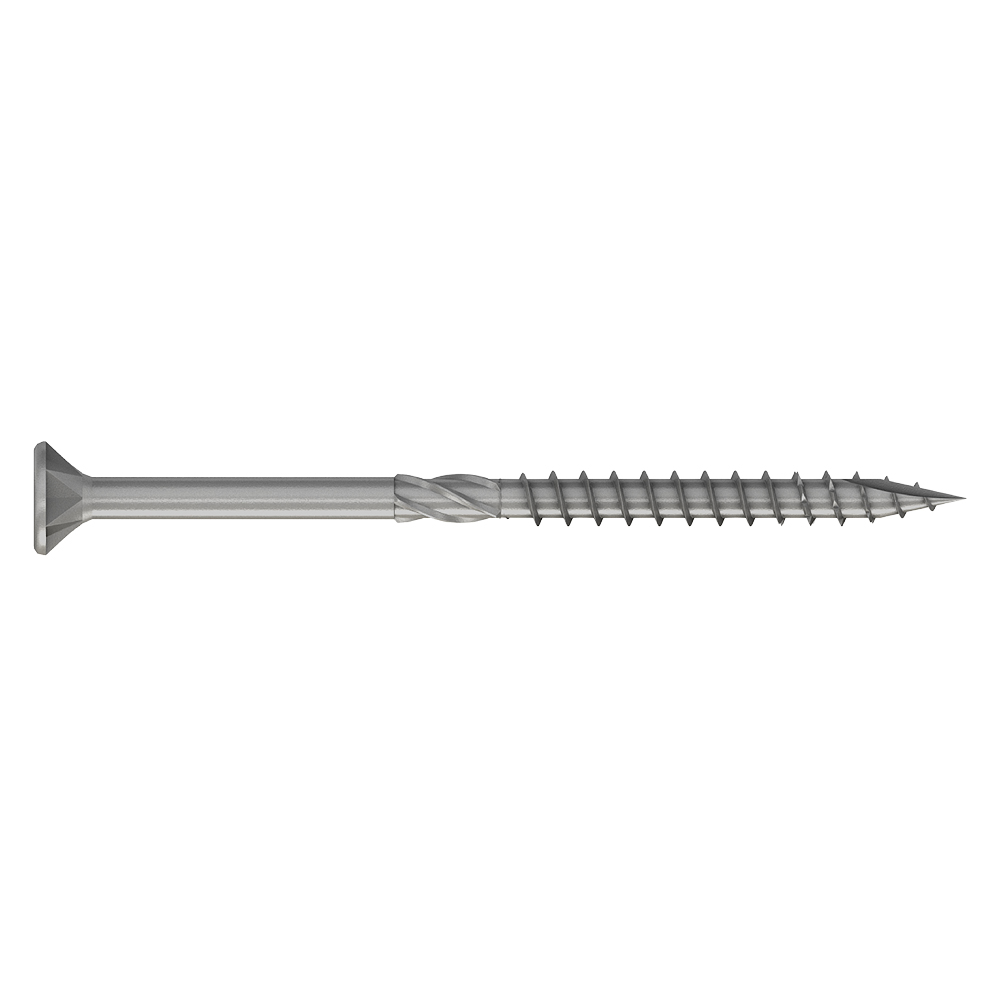

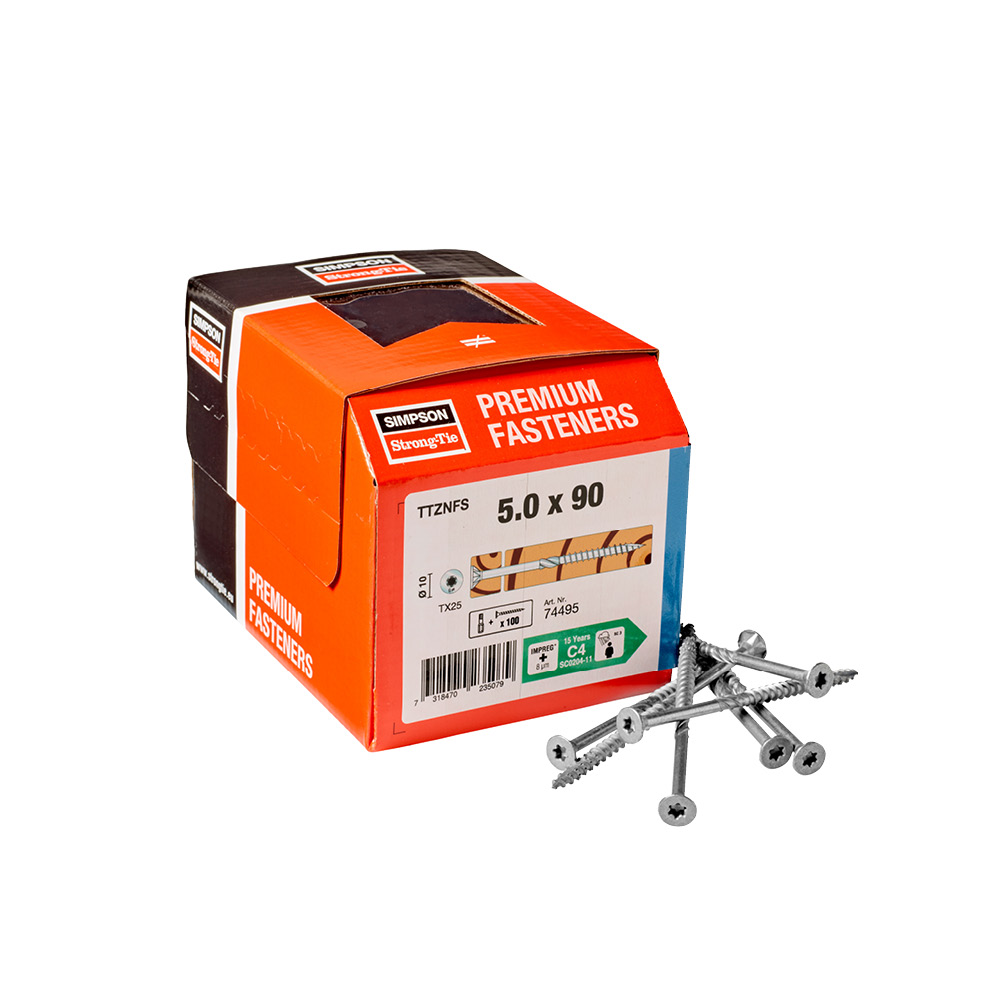

TTZNFS

Vis bois tête fraisée - Impreg®+

La vis pour assemblages bois TTZNFS est préconisée pour les assemblages d'ossatures bois en extérieur, CLT.

Fiche technique

Marquage CE

ETA

Impreg® +

Exterieur

Solid Wood

Présentation

Images

Caractéristiques

Matière

Revêtement Impreg®+,
Epaisseur : 8 µm.

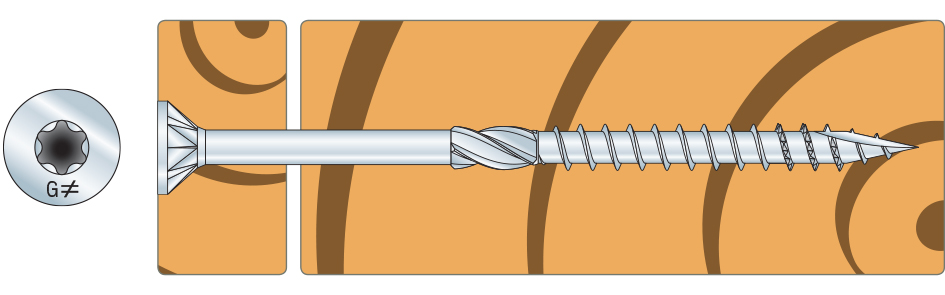

Avantages

Double cône : résistance à la rupture,
Nervures sous tête : peu d'éclat sur la surface du bois,
Alésoir : réduit le frottement, facilite la pénétration,
Filet asymétrique à grand pas et cranté : forte résistance à l'arrachement, meilleure évacuation des poussières,
Pointe anti-fendage : amorce parfaite même dans les bois durs,
Tête à empreinte étoile : améliorant le guidage de la vis et la durée de vie des embouts,
Résistance à la corrosion.

Application

Support

Bois massif, bois composite, bois lamellé-collé, CLT.

Domaines d'utilisation

Bois massif, lamellés dérivés du bois pour ossatures, CLT,
Planchers OSB sur poutres en I et solives en bois massif,
Montants pour pose de systèmes IT ...

Données techniques

Dimensions

Dimensions


Références	Code article	Dimensions [mm]						Nb de vis / boîte
Références	Code article	d	l	d_h	d₁	l_g	Embout	Nb de vis / boîte
TTZNFS4.0X30*	74480	4	30	8	2.5	20	T-20	200
TTZNFS4.5X40	74483	4.5	40	8.4	2.8	35	T-20	200
TTZNFS4.5X50	74484		50	8.4	2.8	30	T-20	200
TTZNFS4.5X60	74485		60	8.4	2.8	35	T-20	200
TTZNFS4.5X70	74486		70	8.4	2.8	40	T-20	100
TTZNFS5.0X50	74489	5	50	9.5	3.2	30	T-25	200
TTZNFS5.0X60	74490		60	9.5	3.2	35	T-25	200
TTZNFS5.0X70	74491		70	9.5	3.2	40	T-25	100
TTZNFS5.0X80	74493		80	9.5	3.2	40	T-25	100
TTZNFS5.0X90	74495		90	9.5	3.2	45	T-25	100
TTZNFS5.0X100	74487		100	9.5	3.2	60	T-25	100
TTZNFS5.0X120	74488		120	9.5	3.2	60	T-25	100
TTZNFS6.0X60	74504	6	60	11.6	3.8	35	T-30	200
TTZNFS6.0X70	74505		70	11.6	3.8	40	T-30	100
TTZNFS6.0X80	74506		80	11.6	3.8	40	T-30	100
TTZNFS6.0X90	74508		90	11.6	3.8	45	T-30	100
TTZNFS6.0X100	74497		100	11.6	3.8	60	T-30	100
TTZNFS6.0X120	74499		120	11.6	3.8	70	T-30	100
TTZNFS6.0X140	74501		140	11.6	3.8	70	T-30	100
TTZNFS6.0X160	74502		160	11.6	3.8	70	T-30	100
TTZNFS6.0X180	74503		180	11.6	3.8	70	T-30	100

Propriétés Caractéristiques

Références	Moment d’écoulement plastique caractéristique [M_y.k] [Nmm]	Paramètre de résistance caractéristique à l’arrachement - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - f_head,k [f_head.k] [N/mm²]	Résistance caractéristique en traction - f_tens,k [f_tens.k] [kN]
TTZNFS4.5X40	4660	14.7	15.6	7.8
TTZNFS4.5X50	4660	14.7	15.6	7.8
TTZNFS4.5X60	4660	14.7	15.6	7.8
TTZNFS4.5X70	4660	14.7	15.6	7.8
TTZNFS5.0X50	6720	15	17.1	7.9
TTZNFS5.0X60	6720	15	17.1	7.9
TTZNFS5.0X70	6720	15	17.1	7.9
TTZNFS5.0X80	6720	15	17.1	7.9
TTZNFS5.0X90	6720	15	17.1	7.9
TTZNFS5.0X100	6720	15	17.1	7.9
TTZNFS5.0X120	6720	15	17.1	7.9
TTZNFS6.0X60	9500	12.5	16.6	11.1
TTZNFS6.0X70	9500	12.5	16.6	11.1
TTZNFS6.0X80	9500	12.5	16.6	11.1
TTZNFS6.0X90	9500	12.5	16.6	11.1
TTZNFS6.0X100	9500	12.5	16.6	11.1
TTZNFS6.0X120	9500	12.5	16.6	11.1
TTZNFS6.0X140	9500	12.5	16.6	11.1
TTZNFS6.0X160	9500	12.5	16.6	11.1
TTZNFS6.0X180	9500	12.5	16.6	11.1

Voir l'ITTR ou l'ETE correspondantes pour plus de détails.

Abaques

Résistances caractéristiques - Bois / Bois

Références	Résistances caractéristiques - Bois / Bois C24
	Axial		Cisaillement parallèle au fil en fonction de t₁ [Rv.0.k] [kN]						Cisaillement perpendiculaire au fil en fonction de t₁ [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]
TTZNFS4.5X40	5	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	20	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	25	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	30	1.19	1.41	-	-	-	-	-	1.41	-	-	-	-	-
TTZNFS5.0X50	20	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X60	25	1.64	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X70	30	1.64	1.81	-	-	-	-	-	1.81	-	-	-	-	-
TTZNFS5.0X80	40	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X90	45	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X100	40	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X120	60	1.64	1.81	1.81	1.81	1.81	-	-	1.81	1.81	1.81	1.81	-	-
TTZNFS6.0X60	25	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X70	30	2.73	2.35	-	-	-	-	-	2.35	-	-	-	-	-
TTZNFS6.0X80	40	2.73	2.44	2.59	2.44	-	-	-	2.44	2.59	2.44	-	-	-
TTZNFS6.0X90	45	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X100	40	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X120	50	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X140	70	2.73	2.44	2.6	2.62	2.62	2.62	-	2.44	2.6	2.62	2.62	2.62	-
TTZNFS6.0X160	90	2.73	2.44	2.6	2.62	2.62	2.62	2.62	2.44	2.6	2.62	2.62	2.62	2.62
TTZNFS6.0X180	110	2.73	2.44	2.6	2.62	2.62	2.62	2.62	2.44	2.6	2.62	2.62	2.62	2.62

Ces résistances sont valables pour :

Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
Une vis dont l'axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.

Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l'épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

Axe de l'effort à 0° du fil des deux bois Rv, 0°, k
Axe de l'effort à 90° du fil des deux bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l'élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l'EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - Acier / Bois

Références	Résistances caractéristiques - Acier / Bois C24
	Axial [Rax.st.k] [kN]	Cisaillement - Plaque mince		Cisaillement - Plaque épaisse
	Axial [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
TTZNFS4.5X40	3.02	1.32	1.32	2.27	2.27
TTZNFS4.5X50	2.59	1.66	1.66	2.22	2.22
TTZNFS4.5X60	3.02	1.87	1.87	2.33	2.33
TTZNFS4.5X70	3.46	1.98	1.98	2.44	2.44
TTZNFS5.0X50	1.98	1.88	1.88	2.47	2.47
TTZNFS5.0X60	2.31	1.98	1.98	2.56	2.56
TTZNFS5.0X70	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X80	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X90	2.97	2.14	2.14	2.72	2.72
TTZNFS5.0X100	3.96	2.39	2.39	2.97	2.97
TTZNFS5.0X120	3.96	2.39	2.39	2.97	2.97
TTZNFS6.0X60	3.61	2.66	2.66	3.64	3.64
TTZNFS6.0X70	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X80	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X90	4.64	3.09	3.09	3.89	3.89
TTZNFS6.0X100	6.19	3.48	3.48	4.28	4.28
TTZNFS6.0X120	6.19	3.48	3.48	4.28	4.28
TTZNFS6.0X140	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X160	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X180	7.22	3.74	3.74	4.54	4.54

Les résistances au cisaillement sont données pour un acier épais (t_st = d) et mince (t_st =0.5xd) pour les configurations suivantes :

Axe de l'effort à 0° du fil des/du bois R_{v, 0°, k}
Axe de l'effort à 90° du fil des/du bois R_{v, 90°, k}

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d'acier intermédiaires peuvent être obtenues par intérpolation entre les valeurs pour plaque acier mince et épaisse.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Muralière / montant

Références	Valeurs caractéristiques - Muralière bois / montant C24
	Épaisseur mini. du montant [mm]	Distance mini. de la rive inférieure de la muralière a_4,c [mm]	Résistance au cisaillement en fonction de l'épaisseur de la murailière t₁ [Rv.90-0.k] [kN]
	Épaisseur mini. du montant [mm]		35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]
TTZNFS4.5X40	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	27	13.5	1.41	-	-	-	-	-	-
TTZNFS5.0X50	30	15	-	-	-	-	-	-	-
TTZNFS5.0X60	30	15	-	-	-	-	-	-	-
TTZNFS5.0X70	30	15	1.81	-	-	-	-	-	-
TTZNFS5.0X80	30	15	1.81	1.81	1.81	-	-	-	-
TTZNFS5.0X90	30	15	1.81	1.81	1.81	-	-	-	-
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	30	15	1.81	1.81	1.81	1.81	-	-	-
TTZNFS6.0X60	36	18	-	-	-	-	-	-	-
TTZNFS6.0X70	36	18	2.44	-	-	-	-	-	-
TTZNFS6.0X80	36	18	2.62	2.6	2.44	-	-	-	-
TTZNFS6.0X90	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X100	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X120	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X140	36	18	2.62	2.62	2.62	2.62	2.62	-	-
TTZNFS6.0X160	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62
TTZNFS6.0X180	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62

L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Panneau / Bois

Références	Panneau (OSB, panneau de particule ρ_k ≥ 380 kg/m³) / Bois c24 en fonction de l'épaisseur du panneau t_p
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	R_ax.k.13 [kN]	R_v.0.k.13 [kN]	R_v.90.k.13 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]
TTZNFS4.5X40	-	0.85	0.85	-	0.83	0.83	-	0.84	0.84	-	0.88	0.88	-	-	-
TTZNFS4.5X50	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	-	1.05	1.05	-	1.03	1.03
TTZNFS4.5X60	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTZNFS4.5X70	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTZNFS5.0X50	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	-	1.15	1.15	-	1.18	1.18
TTZNFS5.0X60	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X70	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X80	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X90	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS6.0X60	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	-	1.57	1.57
TTZNFS6.0X70	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X80	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X90	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Résistances caractéristiques - Contreplaqué / Bois

Références	Contreplaqué (ρ_k ≥ 490 kg/m³) / Bois C24 en fonction de l'épaisseur du panneau t_p
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	R_ax.k.10 [kN]	R_v.0.k.10 [kN]	R_v.90.k.10 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]	R_ax.k.30 [kN]	R_v.0.k.30 [kN]	R_v.90.k.30 [kN]
TTZNFS4.5X40	-	0.8	0.8	-	0.83	0.83	-	0.83	0.83	-	0.87	0.87	-	-	-	-	-	-
TTZNFS4.5X50	1.55	1.18	1.18	1.55	1.28	1.28	-	0.97	0.97	-	1.03	1.03	-	1.02	1.02	-	0.91	0.91
TTZNFS4.5X60	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	-	1.18	1.18	-	1.14	1.14
TTZNFS4.5X70	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	1.55	1.56	1.56	1.55	1.59	1.59
TTZNFS5.0X50	1.98	1.3	1.3	-	1.07	1.07	-	1.14	1.14	-	1.15	1.15	-	1.17	1.17	-	1.09	1.09
TTZNFS5.0X60	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	-	1.36	1.36	-	1.34	1.34
TTZNFS5.0X70	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	-	1.5	1.5
TTZNFS5.0X80	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS5.0X90	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS6.0X60	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	-	1.57	1.57	-	1.6	1.6	-	1.62	1.62
TTZNFS6.0X70	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	-	1.85	1.85
TTZNFS6.0X80	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTZNFS6.0X90	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Sélectionnez l'un de nos sites web

Connexions pour assemblage des charpentes bois

Pointes et vis

Chevilles et résines

Quik Drive®

Présentation

Images

Caractéristiques

Matière

Avantages

Application

Support

Domaines d'utilisation

Données techniques

Dimensions

Dimensions

Propriétés Caractéristiques

Abaques

Résistances caractéristiques - Bois / Bois

Résistances caractéristiques - Acier / Bois

Résistances caractéristiques - Muralière / montant

Résistances caractéristiques - Panneau / Bois

Résistances caractéristiques - Contreplaqué / Bois

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Produits associés

Pied de poteau de jardin pour poteaux rainurés

Terrasse

Solid-Drive - Fixations pour assemblages structurels en bois

TTZNFS4.5X40

TTZNFS4.5X50

TTZNFS4.5X60

TTZNFS4.5X70

TTZNFS5.0X100

TTZNFS5.0X120

TTZNFS5.0X50

TTZNFS5.0X60

TTZNFS5.0X70

TTZNFS5.0X80

TTZNFS5.0X90

TTZNFS6.0X100

TTZNFS6.0X120

TTZNFS6.0X140

TTZNFS6.0X160

TTZNFS6.0X180

TTZNFS6.0X60

TTZNFS6.0X70

TTZNFS6.0X80

TTZNFS6.0X90

TTZNFS4.5X40

TTZNFS4.5X50

TTZNFS4.5X60

TTZNFS4.5X70

TTZNFS5.0X100

TTZNFS5.0X120

TTZNFS5.0X50

TTZNFS5.0X60

TTZNFS5.0X70

TTZNFS5.0X80

TTZNFS5.0X90

TTZNFS6.0X100

TTZNFS6.0X120

TTZNFS6.0X140

TTZNFS6.0X160

TTZNFS6.0X180

TTZNFS6.0X60

TTZNFS6.0X70

TTZNFS6.0X80

TTZNFS6.0X90

TTZNFS5.0X50

Distriartisan

TTZNFS5.0X50-200

Bilp

TTZNFS5.0X60

Distriartisan

TTZNFS5.0X60-200

Bilp

TTZNFS5.0X70

Distriartisan
