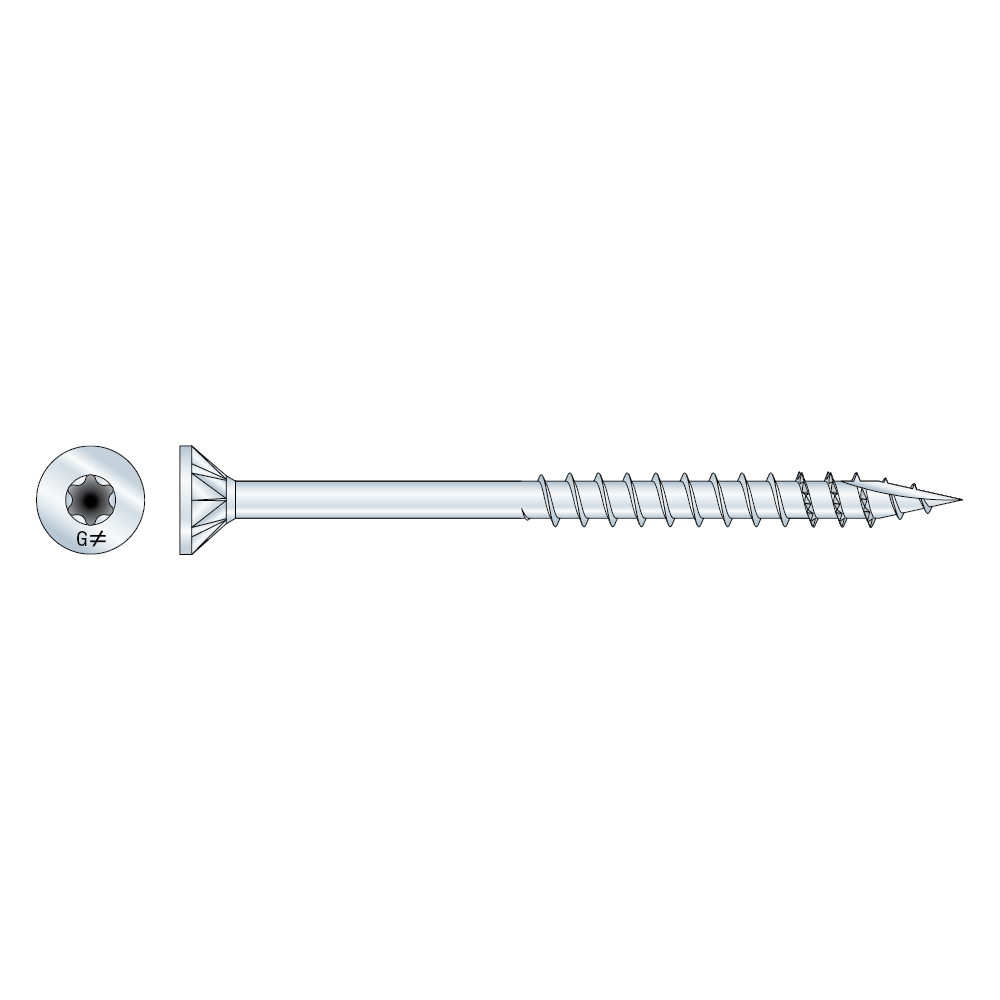

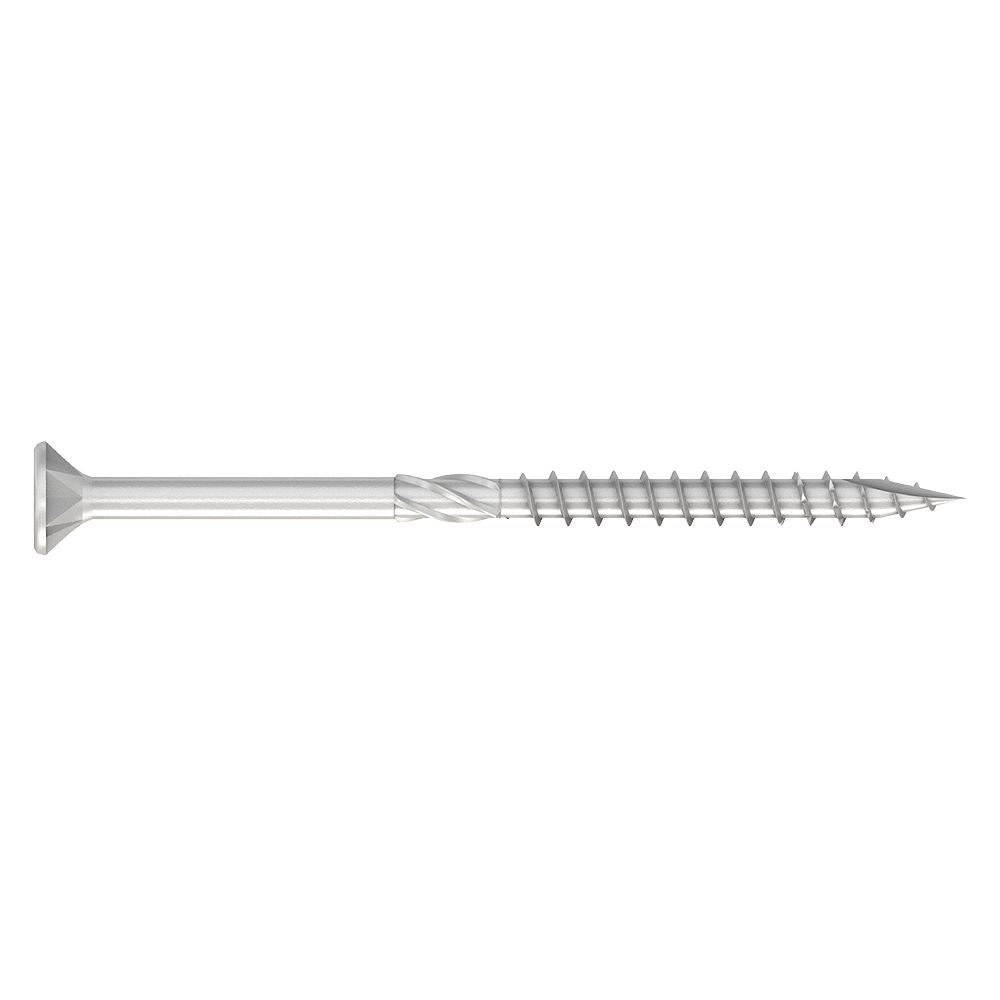

Vis bois tête fraisée - Inox A4

La vis pour assemblages bois TTSFS est préconisée pour les assemblages d'ossatures bois en extérieur, CLT.

Fiche technique

Marquage CE

ETA

Classe service 3

Ambiance corrosive

EPD

Acier inoxydable A4

Fastener Designer

Présentation

Images

Caractéristiques

Matière

Acier inoxydable A4

Avantages

Double cône : résistance à la rupture,
Nervures sous tête : peu d'éclat sur la surface du bois,
Alésoir : réduit le frottement, facilite la pénétration,
Filet asymétrique à grand pas et cranté : forte résistance à l'arrachement, meilleure évacuation des poussières,
Pointe anti-fendage : amorce parfaite même dans les bois durs,
Tête à empreinte étoile : améliorant le guidage de la vis et la durée de vie des embouts,
Résistance à la corrosion.

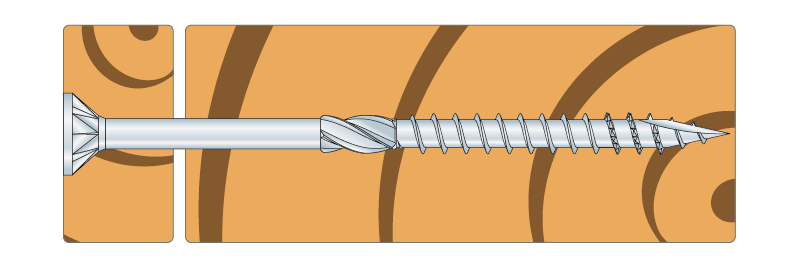

Application

Support

Bois massif, bois composite, bois lamellé-collé, CLT...

Domaines d'utilisation

Bois massif, lamellés dérivés du bois pour ossatures en extérieur, CLT,
Bois sur bois en milieux corrosifs,
Montants pour pose de systèmes ITE,
Lames de terrasses bois sur lambourdes...

Données techniques

Dimensions

Référence	Dimensions fixations[mm]
	Code article	Other		Dimensions fixations[mm]
	Code article	Qté par boîte	Poids[kg]	d[mm]	Longueur [L][mm]	dh[mm]	d1[mm]	Thread Length[mm]	tfix[mm]	Embout[mm]	Filetage[mm]
TTSFS5.0X60	74446	100.0	0.005	5	60	9.5	3.4	32	28	T-25	PT
TTSFS5.0X70	74447	100.0	0.006	5	70	9.5	3.4	35	35	T-25	PT
TTSFS5.0X80	74448	100.0	0.006	5	80	9.5	3.4	40	40	T-25	PTM
TTSFS5.0X90	74449	100.0	0.007	5	90	9.5	3.4	45	45	T-25	PTM
TTSFS5.0X100	74444	100.0	0.008	5	100	9.5	3.4	55	45	T-25	PTM
TTSFS5.0X120	74445	100.0	0.01	5	120	9.5	3.4	60	60	T-25	PTM
TTSFS6.0X70	74473	100.0	0.008	6	70	11.6	4	35	35	T-30	PT
TTSFS6.0X80	74474	100.0	0.01	6	80	11.6	4	40	40	T-30	PTM
TTSFS6.0X90	74475	100.0	0.011	6	90	11.6	4	45	45	T-30	PTM
TTSFS6.0X100	74450	100.0	0.012	6	100	11.6	4	55	45	T-30	PTM
TTSFS6.0X120	74471	100.0	0.014	6	120	11.6	4	60	60	T-30	PTM
TTSFS6.0X140	74472	100.0	0.016	6	140	11.6	4	65	75	T-30	PTM

Propriétés Caractéristiques

Référence	Screw Parameters
	Propriétés caractéristiques
	Moment d’écoulement plastique caractéristique[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]
TTSFS5.0X60	4710	14.9	16	6.3
TTSFS5.0X70	4710	14.9	16	6.3
TTSFS5.0X80	4710	14.9	16	6.3
TTSFS5.0X90	4710	14.9	16	6.3
TTSFS5.0X100	4710	14.9	16	6.3
TTSFS5.0X120	4710	14.9	16	6.3
TTSFS6.0X70	8570	13.6	16.2	9.5
TTSFS6.0X80	8570	13.6	16.2	9.5
TTSFS6.0X90	8570	13.6	16.2	9.5
TTSFS6.0X100	8570	13.6	16.2	9.5
TTSFS6.0X120	8570	13.6	16.2	9.5
TTSFS6.0X140	8570	13.6	16.2	9.5

Certification

Déclaration de performance (DoP)

fr-dop-e21-0670-02-s-2.pdf

Afficher l'historique

2022-08-26

fr-dop-e21-0670.pdf

Agrément technique européen (ATE)

eta-21-0670-2025-10-17.pdf

Afficher l'historique

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Téléchargements

Solid-Drive - Fixations pour assemblages structurels en bois

Les fixations Solid-Drive facilitent le travail des ingénieurs et des poseurs. Leur conception haute performance améliore leurs valeurs de reprise de charges tout en diminuant leur temps d’installation, réduisant ainsi les coûts de main d’œuvre et de matériaux.

Solid-Drive - Fixations pour assemblages structurels en bois

Version feuilletable

Bibliothèque CAO et BIM

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP
