CSA-T
Vis en bande pour connexion bois
Les vis en bande CSA-T facilitent la mise en oeuvre des équerres et des connecteurs sur support bois. La tête conique assure un contact complet avec le connecteur ce qui favorise la transmission des efforts.
Marquage CE
ETA
Intérieur
Acier électrozingué
EPD
Classe service 2
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions et Valeurs Caractéristiques
Dimensions
| Référence | Dimensions fixations | Charges des vis | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Autre | Dimensions[mm] | Informations QD | Valeurs Caractéristiques - Bois C24[kN] | ||||||||
| DB nr. | NOBB nr. | D[mm] | L[mm] | dh[mm] | d1[mm] | lg[mm] | Embout[mm] | Vitesse max. de rotation[r/min] | Rlat,k[kN] | Rax,k | |
| CSA5.0X35T | 1439922 | 43840576 | 4.85 | 35 | 8.3 | 3.15 | 29 | T-20 | 2500 | 2 | 2.11 |
| CSA5.0X50T | 1440026 | 43840606 | 4.85 | 50 | 8.3 | 3.15 | 44 | T-20 | 2500 | 2.6 | 3.2 |
Capacities are given for 2 mm steel plate thickness and C24 timber. To determine the capacities for other steel thickness and / or timber grades, please refer to ETA-04/0013.
Product Dimensions UK
Dimensions
| Référence | Dimensions fixations | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Informations QD | Autre | |||||||
| dh[mm] | D[mm] | L[mm] | lg[mm] | Qté par bande | Vitesse max. de rotation[r/min] | QD Attachement | Quantité par boîte | Poids[kg] | |
| CSA5.0X35T | 8.3 | 4.85 | 35 | 29 | 25.0 | 2500 | QDBPC50E | 1500.0 | 0.005 |
| CSA5.0X50T | 8.3 | 4.85 | 50 | 44 | 25.0 | 2500 | QDBPC50E | 1000.0 | 0.005 |

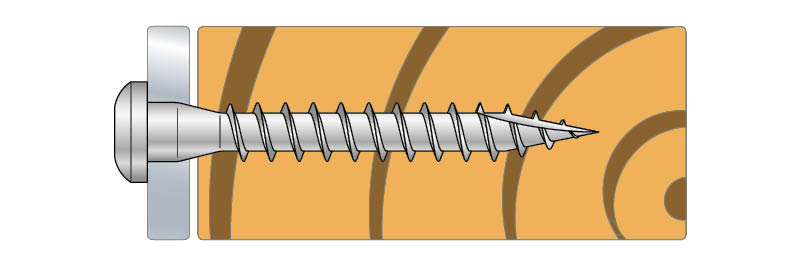

Installation
Montage
