TTFA4

Vis pour extérieur - Inox A4

La vis inox A4 TTFA4 est préconisée pour les environnements salins et les atmosphères corrosives. Elle est adaptée pour les bois traités en extérieur.

Fiche technique

Marquage CE

Classe service 3

Acier inoxydable A4

Ambiance corrosive

EPD

Fastener Designer

Présentation

Images

Caractéristiques

Matière

Acier inoxydable A4-316.

Avantages

Tête fraisée,
6 nervures de fraisage sous tête : peu d'éclats sur la surface du bois,
Filetage partiel : serrage optimal,
Pointe anti-fendage type 17 : meilleure pénétration des bois durs.

Application

Support

Bois traité,
Pin sylvestre, sapin, épicéa,
Douglas, red cedar.

Domaines d'utilisation

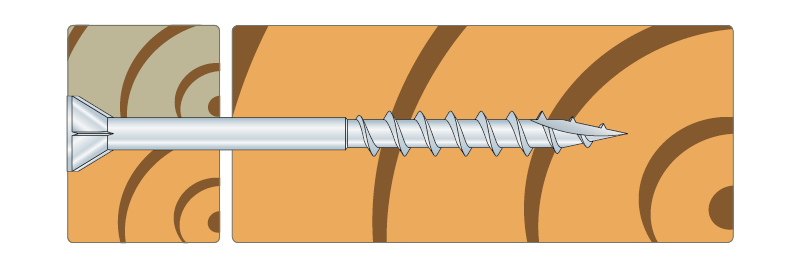

Fixation de lame bois résineux sur lambourde bois résineux.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Check phased out variants and alternatives

Données techniques

Dimensions

Dimensions

Références	Code article	Dimensions fixations [mm]							Box Quantity	Poids [kg]
Références	Code article	d	l	d_h	d₁	l_g	t_fix	Embout	Box Quantity	Poids [kg]
TTFA44.2X35T-20	74385	4.2	35	7	2.6	20	14	T-20	250	0.002
TTFA44.2X45T-20	74386		45	7	2.6	23	22	T-20	250	0.003
TTFA44.2X55T-20	74387		55	7	2.6	27.5	27.5	T-20	250	0.003

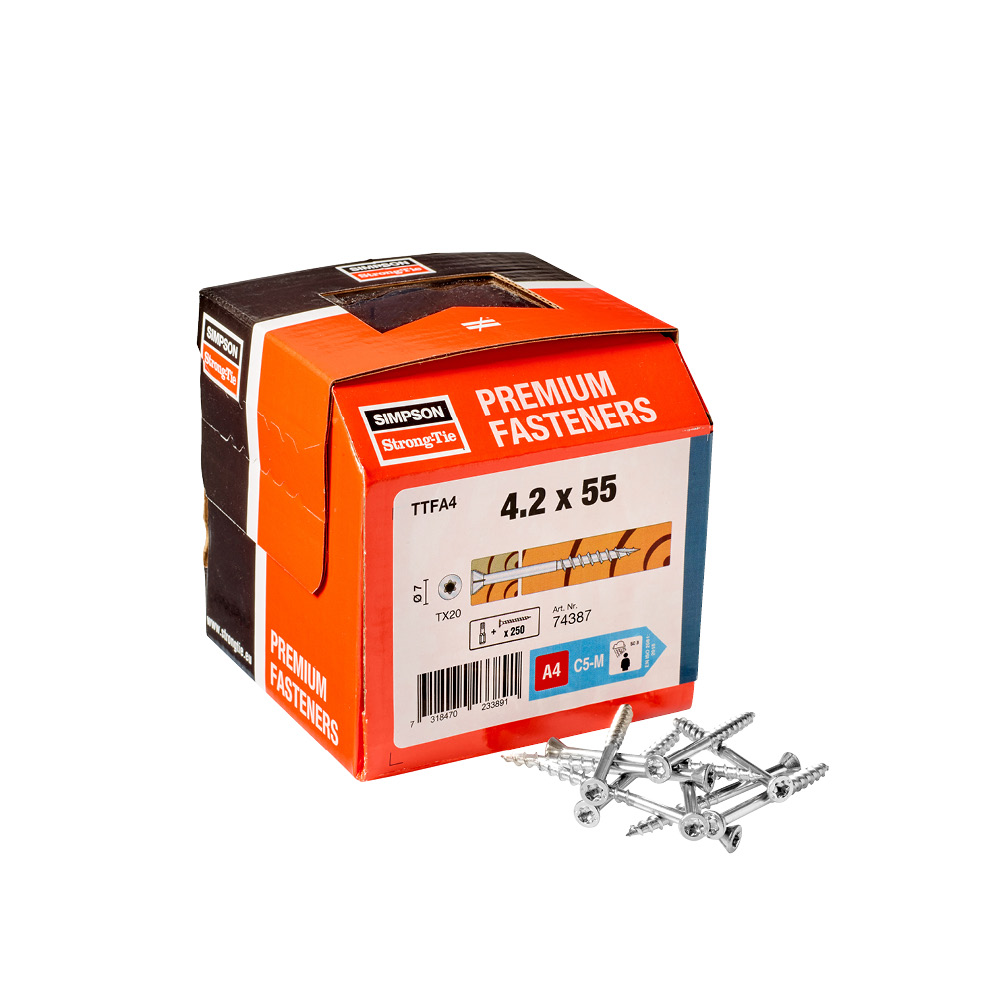

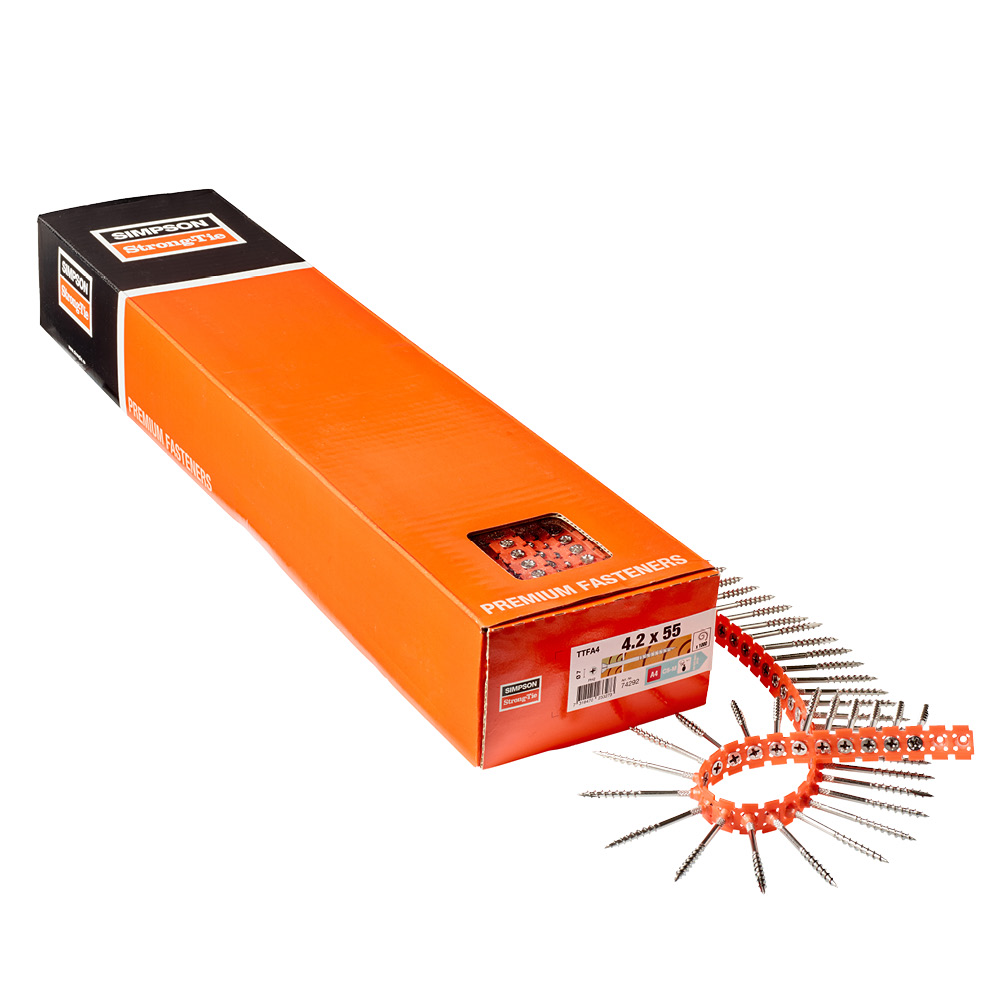

TTFA44.2X55T-20 Bulk	74388		55	7	2.6	27.5	27.5	T-20	1400	-
TTFA44.8X75T-20	74389	4.8	75	7	3.2	35	40	T-20	100	0.006

Propriétés caractéristiques

Références	Propriétés caractéristiques
Références	Moment d’écoulement plastique caractéristique [M_y.k] [Nmm]	Paramètre de résistance caractéristique à l’arrachement - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - f_head,k [f_head.k] [N/mm²]	Résistance caractéristique en traction - f_tens,k [f_tens.k] [kN]
TTFA44.2X35T-20	2575	17	20.4	4.2
TTFA44.2X45T-20	2575	17	20.4	4.2
TTFA44.2X55T-20	2575	17	20.4	4.2
TTFA44.2X55T-20 Bulk	2575	17	20.4	4.2
TTFA44.8X75T-20	4371	20.7	16.4	5.6
