Les vis en bandes Quik Drive® WSV double filetage ont été étudiées pour faciliter la mise en oeuvre de planchers bois sur bois et ossature bois. La tête fraisée crantée permet de ne pas endommager le bois.

Fiche technique
Marquage CE
Marquage CE
Nouveautés
Nouveautés
Classe service 2
Classe service 2
EPD
EPD
Acier electrozingué jaune
Acier electrozingué jaune
Intérieur
Intérieur
WSV_SSTBP_homepage_DK_da

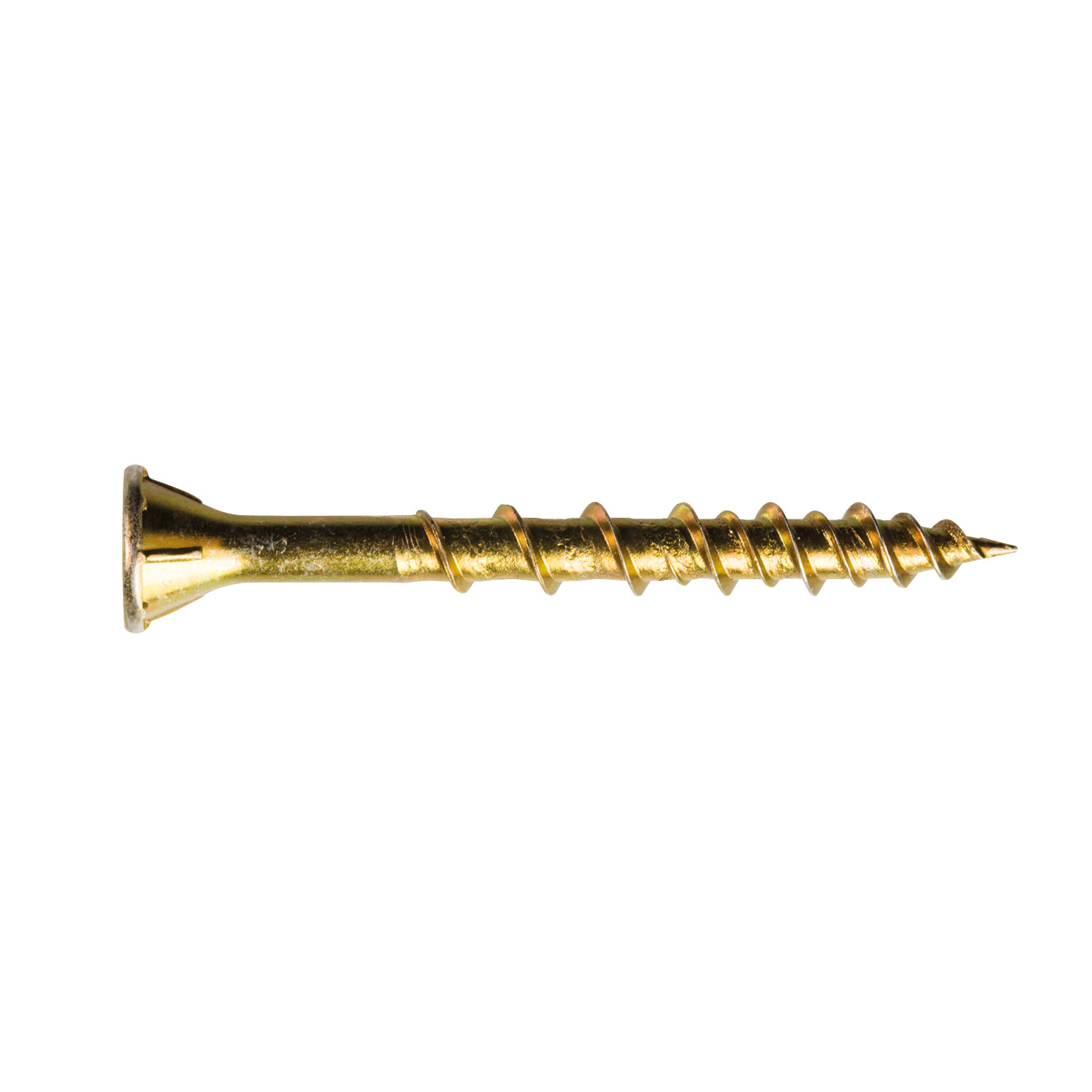

WSV Main.jpg

Présentation

Images

WSV Gallery 1.jpg
WSV Gallery 2.jpg
WSV Gallery 3.jpg

Caractéristiques

Matière

  • Revêtement zingué jaune,
  • Finition électro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081.

Avantages

  • Tête fraisée crantée pour faciliter la pénétration de la tête dans le support,
  • Empreinte Torx : résistance à la rupture,
  • Filetage partiel adapté à la fixation bois sur bois,
  • Double filetage pour un perçage plus rapide de 30%,
  • Pointe effilée pour une bonne pénétration même sans pré-perçage,
  • Marquage CE suivant EN 14592 : valeurs de charges sur bois (arrachement et cisaillement),

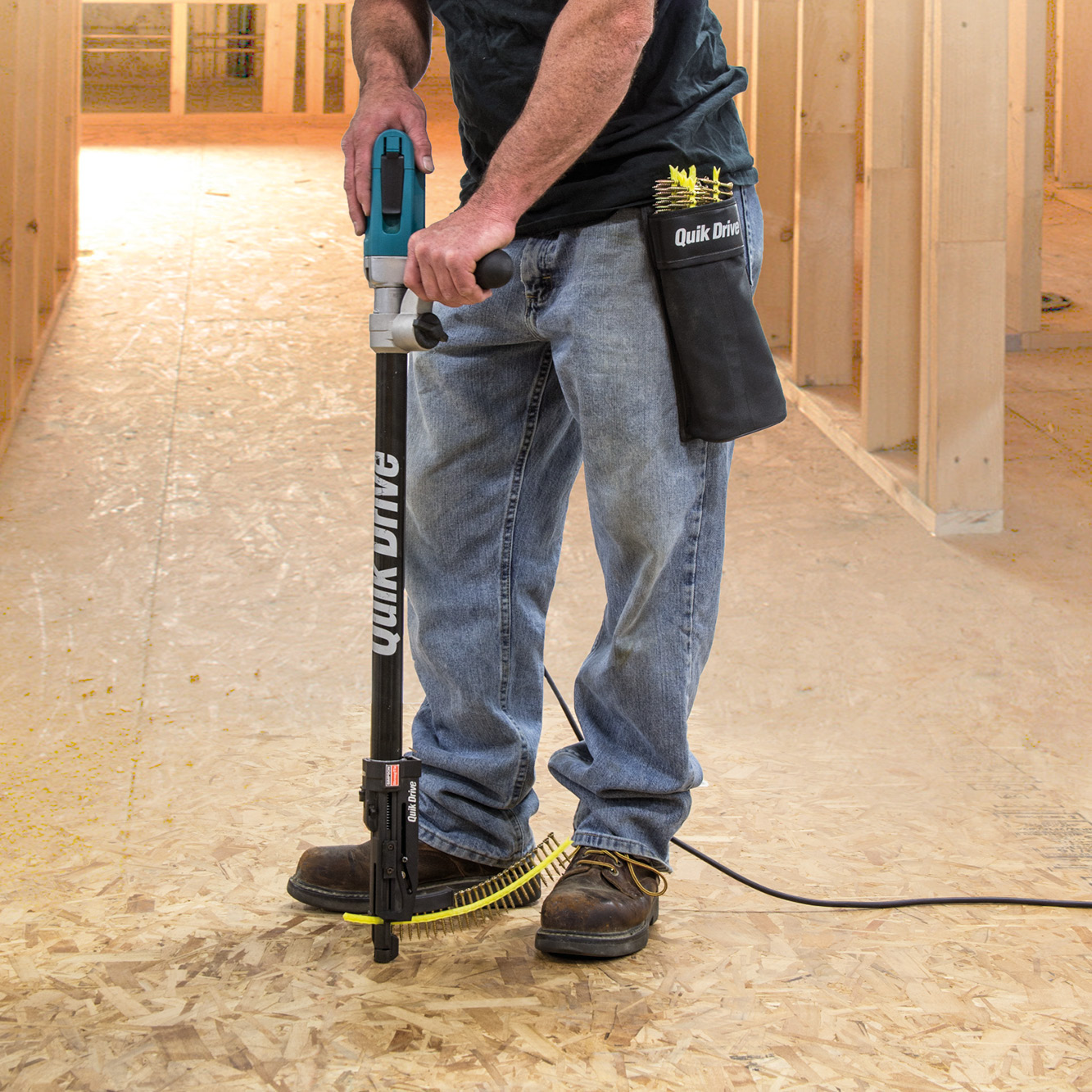

  • Le kit de fixation sans fil Quik Drive® QDDWDCF622 combiné à l'outil Quik Drive® QDPRO76SKE ont été spécialement développé pour l'installation de vis dans le bois en toute simplicité.

Application

Support

  • Bois massif, bois composite, lamellé collé,
  • Ossature bois.

Domaines d'utilisation

  • Planchers bois sur ossature bois.

Données techniques

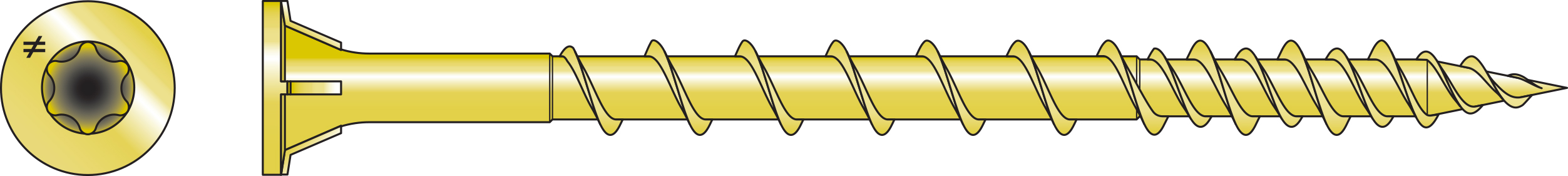

Dimensions

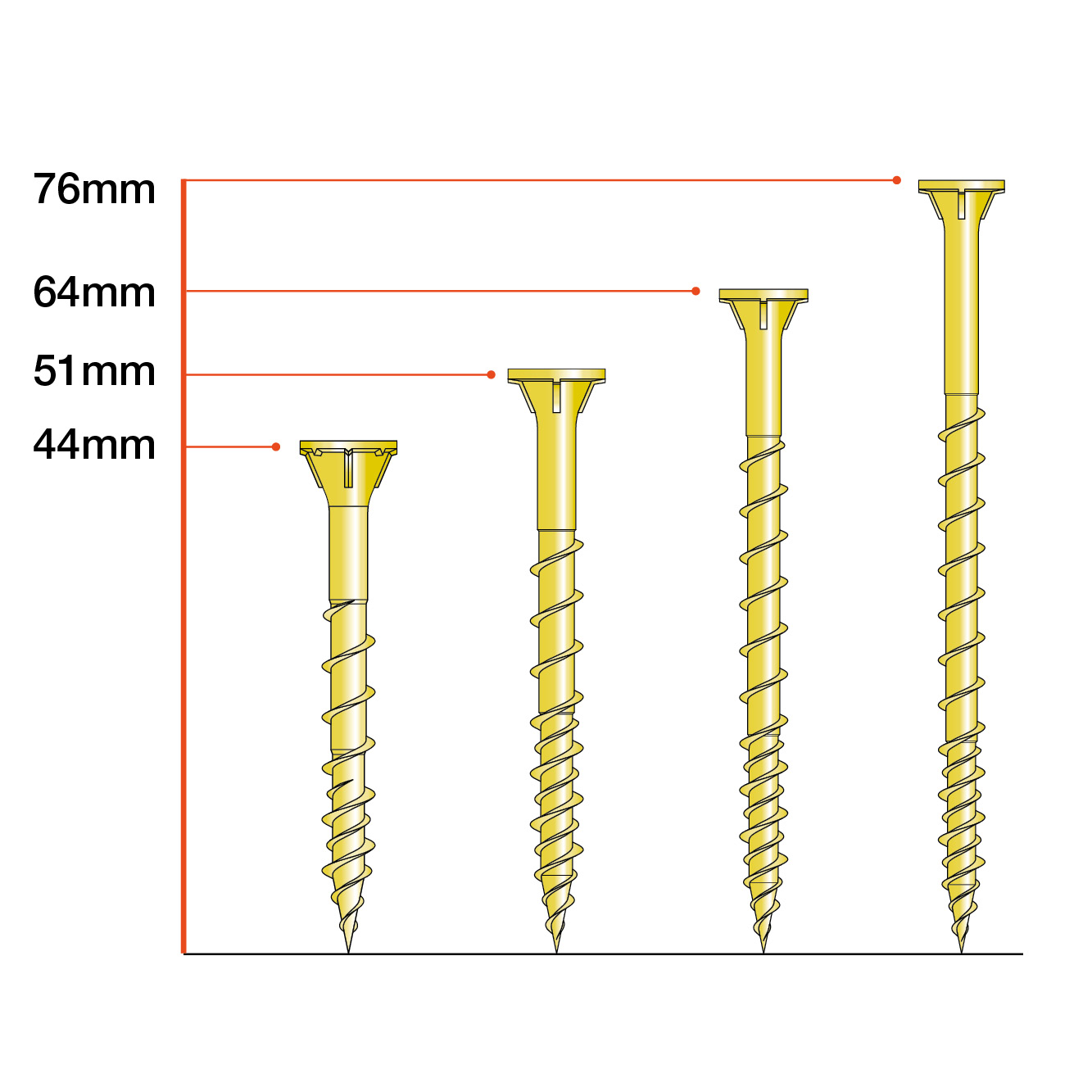

RéférenceDimensions fixations
AutreDimensions[mm]Informations QD

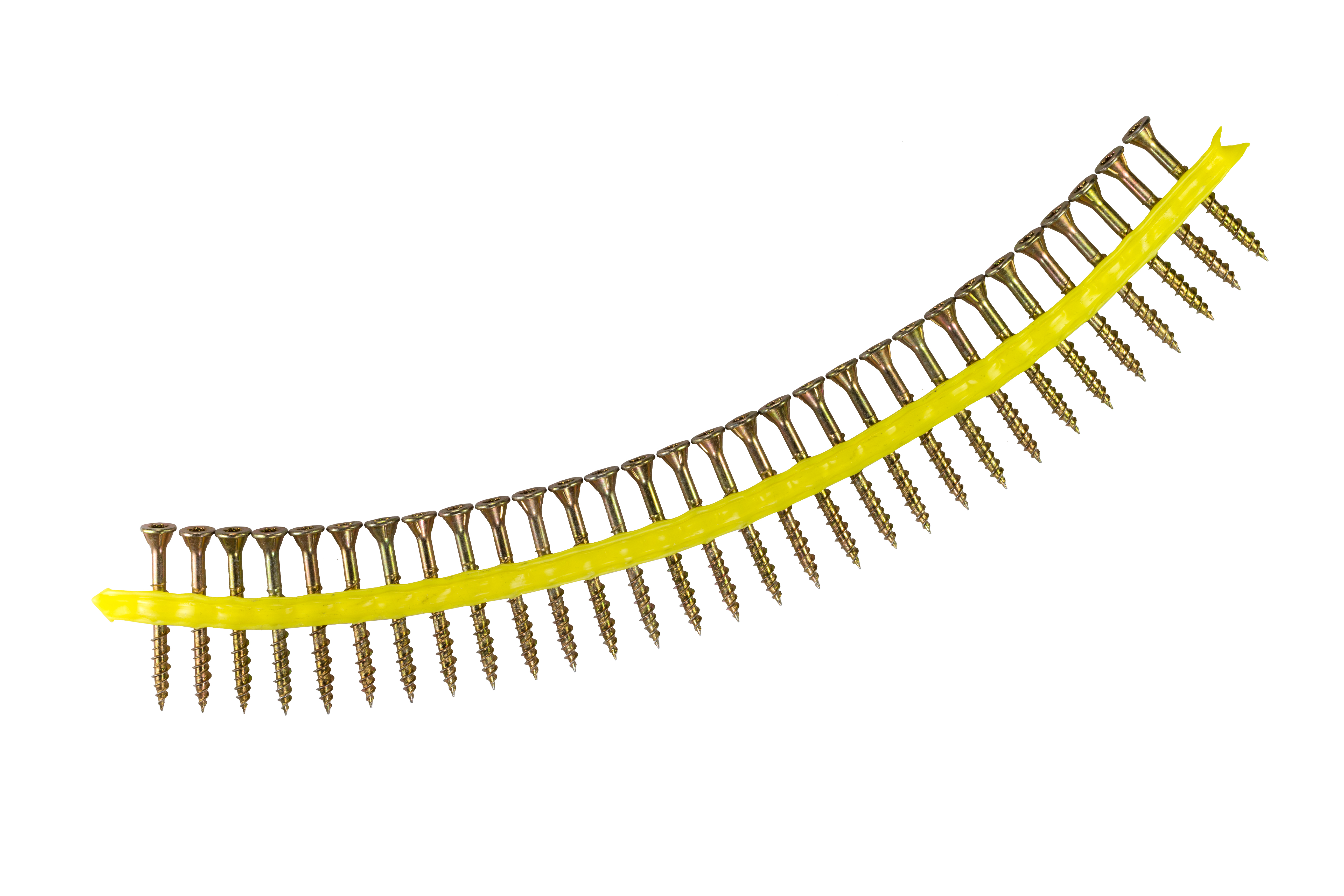

Nb. vis/cartonPoids[kg]Longueur vis[mm]d[mm]Largeur tête[mm]lg[mm]Nb. vis/bandeVitesse de rotation max.[U/Min.]Outils compatibles
WSV44E2000.00.004444.68.53130.02500-4500QDPRO64E / QDPRO76SKE
WSV51E2000.00.004514.68.53730.02500-4500QDPRO64E / QDPRO76SKE
WSV64E1500.00.005644.68.55030.02500QDPRO64E / QDPRO76SKE
WSV76E1000.0-764.68.55530.02500QDPRO76SKE / QD76KE

Propriétés caractéristiques - EN14592

RéférenceParamètres des vis
Propriétés Caractéristiques
Moment d'élasticité caractéristique - My,ₖ[Nm]Paramètre d’arrachement caractéristique[N/mm²]Paramètre de traversée de la tête caractéristique[N/mm²]Capacité de traction caractéristique[kN]Résistance caractéristique à la torsion - Rₜₒᵣ,ₖ[Nm]Ratio de torsion
WSV44E3.514.731.38.25.9≥ 1,5
WSV51E3.514.731.38.25.9≥ 1,5
WSV64E3.514.731.38.25.9≥ 1,5
WSV76E3.514.731.38.25.9≥ 1,5

Valeurs caractéristiques panneau sur support bois

RéférenceCharges des vis
Panneau (OSB, MDF ρₖ≥380 kg/m³) sur bois C24 en fonction de l'epaisseur de panneau tₚ
13 mm[mm]15 mm[mm]22 mm[mm]18 mm[mm]25 mm[mm]
Rax.k.13[kN]Rv.0.k.13[kN]Rv.90.k.13[kN]Rax.k.15[kN]Rv.0.k.15[kN]Rv.90.k.15[kN]Rax.k.22[kN]Rv.0.k.22[kN]Rv.90.k.22[kN]Rax.k.18[kN]Rv.0.k.18[kN]Rv.90.k.18[kN]Rax.k.25[kN]Rv.0.k.25[kN]Rv.90.k.25[kN]
WSV44E2.031.271.27-0.830.83-0.930.93-0.930.93-0.850.85
WSV51E2.421.371.372.421.431.43-112.231.491.49-1.011.01
WSV64E2.421.371.372.421.431.432.421.611.612.421.531.53-1.011.01
WSV76E2.421.371.372.421.431.432.421.611.612.421.531.532.421.611.61

Valeurs caractéristiques contreplaqué sur support bois

RéférenceCharges des vis
Panneaux contreplaqués (ρₖ≥490 kg/m³) sur support bois C24 en fonction de l'epaisseur de panneau tₚ
10 mm[mm]15 mm[mm]18 mm[mm]22 mm[mm]25 mm[mm]30 mm[mm]
Rax.k.10[kN]Rv.0.k.10[kN]Rv.90.k.10[kN]Rax.k.15[kN]Rv.0.k.15[kN]Rv.90.k.15[kN]Rax.k.18[kN]Rv.0.k.18[kN]Rv.90.k.18[kN]Rax.k.22[kN]Rv.0.k.22[kN]Rv.90.k.22[kN]Rax.k.25[kN]Rv.0.k.25[kN]Rv.90.k.25[kN]Rax.k.30[kN]Rv.0.k.30[kN]Rv.90.k.30[kN]
WSV44E2.031.221.22-0.840.84-0.940.94-0.930.93-0.850.85---
WSV51E2.51.271.27-0.840.84-0.940.94-11-11-0.90.9
WSV64E2.961.271.272.961.581.582.961.681.68-11-11-11
WSV76E2.961.271.272.961.581.582.961.681.682.961.741.742.961.741.742.961.741.74

Installation

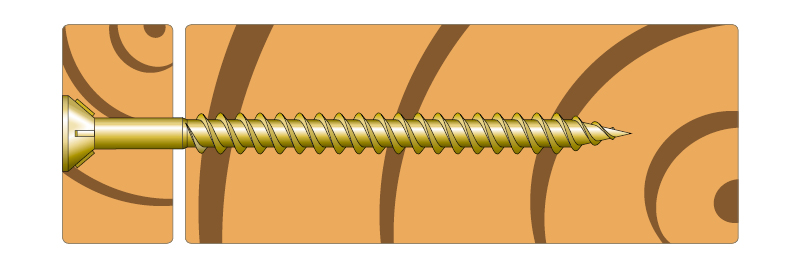

Montage

Vue ensemble plancher
Vue ensemble plancher

Certification

Déclaration de performance (DoP)

fr-dop-h19-0016-s01-0.pdf
Pas d'historique disponible

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Produits associés

Téléchargements

  • Vis WSV pour panneaux bois

    Vis WSV pour panneaux bois

    Simpson Strong-Tie® a revu la conception de ses vis pour panneaux bois les plus courantes pour le système Quik Drive® afin de réduire le couple de vissage et accélérer la vitesse de pose.
  • Solid-Drive - Fixations pour assemblages structurels en bois

    Solid-Drive - Fixations pour assemblages structurels en bois

    Les fixations Solid-Drive facilitent le travail des ingénieurs et des poseurs. Leur conception haute performance améliore leurs valeurs de reprise de charges tout en diminuant leur temps d’installation, réduisant ainsi les coûts de main d’œuvre et de matériaux.

Bibliothèque CAO et BIM

2D

WSV64E

WSV44E

WSV76E

WSV51E

3D

WSV64E

WSV44E

WSV76E

WSV51E

Paquets ZIP
