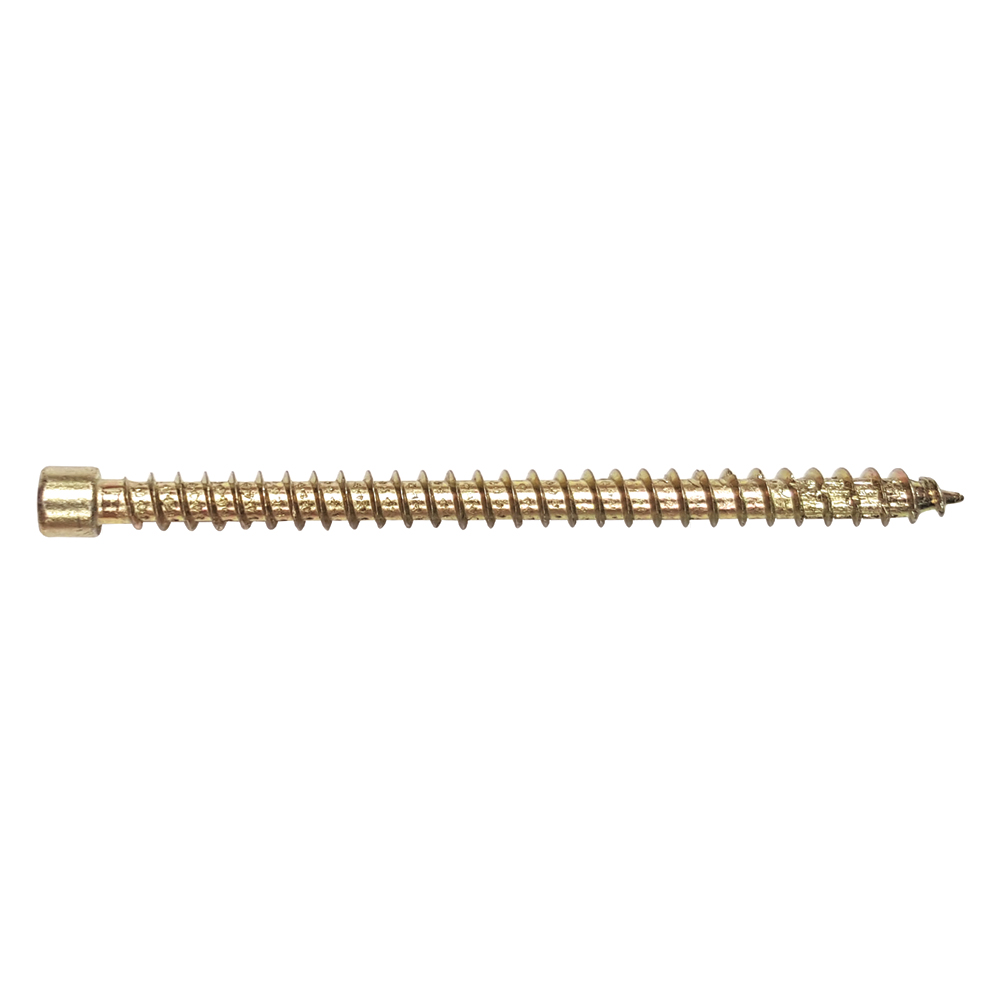

Vis structurelle à tête cylindrique filetage total
La vis à bois structurelle Solid-Drive® à tête cylindrique filetage total ESCRFTZ est conçue pour l’ossature bois et la charpente. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.






Présentation
Caractéristiques
Matière
- Acier électrozingué jaune,
- Finition bichromatée suivant NF EN ISO 2081.
Avantages
- Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
- Filetage total : excellentes valeurs d’arrachement et de compression,
- Filet asymétrique à grand pas et cranté pour une meilleure résistance à l'arrachement,
- Pointe effilée pour un vissage sans effort et sans pré-perçage,
- Demi pointe qui permet de faciliter l'amorce dans le bois,
- Aucun pré-perçage n'est requis,
- Utilisez le gabarit de vissage GSCREW pour installer votre vis avec le bon angle.
Application
Support
- Bois massif,
- Bois lamellé-collé,
- Panneaux à base de bois, CLT.
Domaines d'utilisation
- Assemblages bois-bois, renforcements, CLT, panneau à base de bois,
- Idéale pour les applications par paires croisées.
Données techniques
Valeurs caractéristiques
Références | Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
---|---|---|---|
ESCRFTZ8.0X120 | 20.3 | 13.1 | 24.1 |
ESCRFTZ8.0X140 | 20.3 | 13.1 | 24.1 |
ESCRFTZ8.0X160 | 20.3 | 13.1 | 24.1 |
ESCRFTZ8.0X200 | 20.3 | 13.1 | 24.1 |
ESCRFTZ8.0X220 | 20.3 | 13.1 | 24.1 |
ESCRFTZ8.0X240 | 20.3 | 13.1 | 24.1 |
ESCRFTZ8.0X300 | 20.3 | 13.1 | 24.1 |

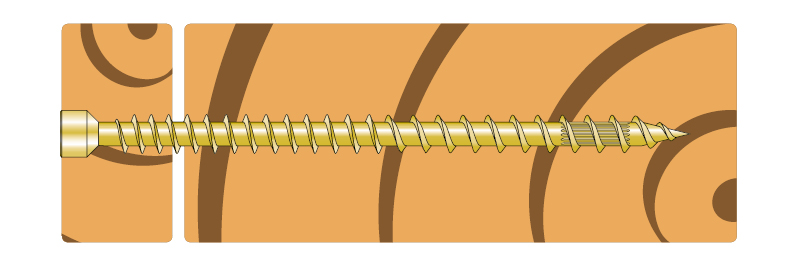

Installation
Montage
Espacements et distances minimales - Vis chargées en cisaillement
Références | Distances minimum pour les vis chargées en cisaillement [mm] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Angle entre l'axe de l'effort et le fil = 0° | Angle entre l'axe de l'effort et le fil = 90° | |||||||||||
a1.0 | a2.0 | a3.t.0 | a3.c.0 | a4.t.0 | a4.c.0 | a1.90 | a2.90 | a3.t.90 | a3.c.90 | a4.t.90 | a4.c.90 | |
ESCRFTZ8 | 40 | 32 | 80 | 32 | 24 | 24 | 32 | 32 | 80 | 56 | 32 | 24 |
a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.
Espacements et distances minimales - Vis chargées axialement
Références | Distances minimum pour les vis chargées axialement [mm] | |||
---|---|---|---|---|
a1 | a2 | a3.c | a4.c | |
ESCRFTZ8 | 40 | 40 | 40 | 32 |
Abaques
Résistances caractéristiques - Bois / Bois
Références | Résistances caractéristiques - Bois / Bois C24 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Axial | Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN] | Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN] | ||||||||||||||
t1 [mm] | Rax.k [kN] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | |
ESCRFTZ8.0X120 | 60 | 5.24 | 4.47 | 4.68 | 4.68 | 4.68 | 4.68 | 4.68 | - | 3.63 | 3.82 | 4.02 | 4.09 | 4.02 | 3.82 | - |
ESCRFTZ8.0X140 | 70 | 6.29 | 4.74 | 4.94 | 4.94 | 4.94 | 4.94 | 4.94 | 4.94 | 3.9 | 4.09 | 4.29 | 4.35 | 4.35 | 4.35 | 4.09 |
ESCRFTZ8.0X160 | 80 | 7.34 | 5 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 4.16 | 4.35 | 4.55 | 4.61 | 4.61 | 4.61 | 4.61 |
ESCRFTZ8.0X200 | 100 | 9.43 | 5.52 | 5.73 | 5.73 | 5.73 | 5.73 | 5.73 | 5.73 | 4.65 | 4.87 | 5.07 | 5.14 | 5.14 | 5.14 | 5.14 |
ESCRFTZ8.0X220 | 110 | 10.48 | 5.78 | 5.99 | 5.99 | 5.99 | 5.99 | 5.99 | 5.99 | 4.65 | 5.03 | 5.33 | 5.4 | 5.4 | 5.4 | 5.4 |
ESCRFTZ8.0X240 | 120 | 11.53 | 6.05 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 | 4.65 | 5.03 | 5.43 | 5.56 | 5.56 | 5.56 | 5.56 |
ESCRFTZ8.0X300 | 150 | 14.67 | 6.33 | 6.74 | 6.74 | 6.74 | 6.74 | 6.74 | 6.74 | 4.65 | 5.03 | 5.43 | 5.56 | 5.56 | 5.56 | 5.56 |
Ces résistances sont valables pour :
- Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
- Une vis dont l'axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.
Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l'épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.
Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :
- Axe de l'effort à 0° du fil des deux bois Rv, 0°, k
- Axe de l'effort à 90° du fil des deux bois Rv, 90°, k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l'élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l'EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.
Assemblage Bois / Bois - Paire de vis croisées
Références | Résistances caractéristiques - Paire de vis croisées | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Élément porteur | Élément porté | Distance d'insertion | Valeur caractéristiques (extraction/flambement) Rv, pair = min(Rw,k,pair ; Rbuck,k,pair) [kN] | |||||||
bh min [mm] | hj min [mm] | 1 paire | 2 paires | m [mm] | mi [mm] | 1 paire | 2 paires | |||
bj min [mm] | bj min 2 [mm] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | |||||
ESCRFTZ8.0X120 | 64 | 128 | 84 | 124 | 68 | 73 | 7.41 | 3.7 + 13.99 /kmod | 13.82 | 6.91 + 26.11 /kmod |
ESCRFTZ8.0X140 | 64 | 128 | 84 | 124 | 68 | 73 | 8.89 | 4.44 + 13.99 /kmod | 16.59 | 8.29 + 26.11 /kmod |
ESCRFTZ8.0X160 | 67 | 128 | 84 | 124 | 68 | 73 | 10.37 | 5.18 + 13.99 /kmod | 19.35 | 9.67 + 26.11 /kmod |
ESCRFTZ8.0X200 | 81 | 154 | 84 | 124 | 75 | 80 | 13.33 | 6.66 + 13.99 /kmod | 24.89 | 12.44 + 26.11 /kmod |
ESCRFTZ8.0X220 | 88 | 168 | 84 | 124 | 82 | 87 | 14.82 | 7.41 + 13.99 /kmod | 27.65 | 13.82 + 26.11 /kmod |
ESCRFTZ8.0X240 | 95 | 182 | 84 | 124 | 89 | 94 | 16.3 | 8.15 + 13.99 /kmod | 30.42 | 15.21 + 26.11 /kmod |
ESCRFTZ8.0X300 | 117 | 225 | 84 | 124 | 111 | 116 | 20.74 | 10.37 + 13.99 /kmod | 38.71 | 19.35 + 26.11 /kmod |
