Vis

SDCFC

Vis structurelle filetage total tête cylindrique

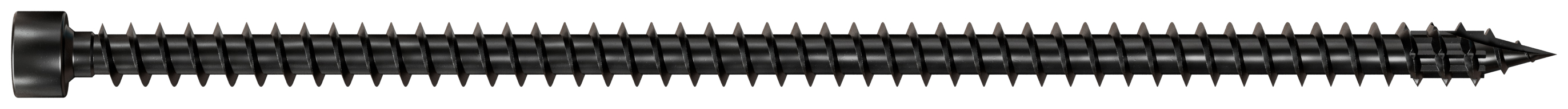

La vis de la gamme Solid Drive SDCFC est une fixation structurelle, conçue pour l'assemblage ou le renforcement de bois lamellé-croisé (CLT), de bois massif ou de lamellé-collé en intérieur.

Fiche technique

Marquage CE

ETA

Nouveautés

Intérieur

Classe service 2

Finition noire

EPD

Présentation

Caractéristiques

Matière

Acier avec revêtement E-coat noir

Application

Avantages

Tête cylindrique: idéale pour un assemblage discret ou pour noyer la vis
Filet asymétrique intégral : augmente les valeurs d’arrachement et de compression
Pointe SawTooth™ brevetée assure une amorce rapide et réduit le couple d'installation
Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts
Marquage sur tête avec les dimensions en mm pour un meilleur contrôle
Revêtement E-coat noir offre une protection anticorrosion durable pour les applications en environnement sec. Contrairement au zingage, ce procédé n’introduit pas d’hydrogène, éliminant ainsi tout risque de fragilisation.

Support

Bois massif, bois lamellé-collé, CLT

Domaines d'utilisation

Fixation de bois massif et lamellé-collé
Renforcement à la traction transversale
Assemblages de panneau CLT
Renforcement de mi-bois

Données techniques

Dimensions

Référence	Dimensions fixations[mm]
	Code article	Autre				Dimensions[mm]
	Code article	DB nr.	NOBB nr.	Qté par boîte	Poids[kg]	d[mm]	Longueur [L][mm]	Longueur du filetage[mm]	dh[mm]	d1[mm]	Embout[mm]
SDCFC8X120	78446	2523245	60774125	50.0	0.033	8	120	110	10.2	5.2	T-40
SDCFC8X160	78447	2523247	60774126	50.0	0.038	8	160	150	10.2	5.2	T-40
SDCFC8X200	78448	2523249	60774127	50.0	0.053	8	200	190	10.2	5.2	T-40
SDCFC8X240	78449	2523250	60774128	50.0	0.063	8	240	230	10.2	5.2	T-40
SDCFC8X280	78450	2523252	60774129	30.0	0.074	8	280	270	10.2	5.2	T-40
SDCFC8X330	78451	2523254	60774130	30.0	0.086	8	330	320	10.2	5.2	T-40
SDCFC10X380	78458	2523264	60774137	25.0	0.137	10	380	368	13.4	6.2	T-50
SDCFC10X500	78459	2523266	60774138	25.0	0.157	10	500	476	13.4	6.2	T-50
SDCFC10X600	78460	2523267	60774139	15.0	0.193	10	600	576	13.4	6.2	T-50
SDCFC10X800	78461	2523269	60774140	15.0	0.263	10	800	776	13.4	6.2	T-50
SDCFC10X1000	78462	2523271	60774141	15.0	0.313	10	1000	976	13.4	6.2	T-50

Propriétés Caractéristiques

Référence	Paramètres des vis
	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]	Résistance caractéristique à la torsion - fₜₒᵣ,ₖ[Nm]
SDCFC8X120	21.9	13.4	9.4	21.7	25
SDCFC8X160	21.9	13.4	9.4	21.7	25
SDCFC8X200	21.9	13.4	9.4	21.7	25
SDCFC8X240	21.9	13.4	9.4	21.7	25
SDCFC8X280	21.9	13.4	9.4	21.7	25
SDCFC8X330	21.9	13.4	9.4	21.7	25
SDCFC10X380	37.9	13	9.4	32.9	46
SDCFC10X500	37.9	13	9.4	32.9	46
SDCFC10X600	37.9	13	9.4	32.9	46
SDCFC10X800	37.9	13	9.4	32.9	46
SDCFC10X1000	37.9	13	9.4	32.9	46

Installation

Entraxes et distances aux bords - vis chargées latéralement

Référence	Espacement des vis
	Distances minimum pour les vis chargées en cisaillement[mm]
	Angle entre l'axe de l'effort le fil = 0°						Angle entre l'axe de l'effort le fil = 90°
	a1.0[mm]	a2.0[mm]	a3.t.0[mm]	a3.c.0[mm]	a4.t.0[mm]	a4.c.0[mm]	a1.90[mm]	a2.90[mm]	a3.t.90[mm]	a3.c.90[mm]	a4.t.90[mm]	a4.c.90[mm]
SDCFC8X120	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X160	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X200	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X240	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X280	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC8X330	96	40	120	80	40	40	40	40	80	80	80	40
SDCFC10X380	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X500	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X600	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X800	120	50	150	100	50	50	50	50	100	100	100	50
SDCFC10X1000	120	50	150	100	50	50	50	50	100	100	100	50

Entraxes et distances aux bords - vis chargées axialement

Référence	Espacement des vis
	Distances minimum pour les vis chargées axialement[mm]
	a1[mm]	a2[mm]	a1.cg[mm]	a2.cg[mm]
SDCFC8X120	80	24	64	24
SDCFC8X160	80	24	64	24
SDCFC8X200	80	24	64	24
SDCFC8X240	80	24	64	24
SDCFC8X280	80	24	64	24
SDCFC8X330	80	24	64	24
SDCFC10X380	100	30	80	30
SDCFC10X500	100	30	80	30
SDCFC10X600	100	30	80	30
SDCFC10X800	100	30	80	30
SDCFC10X1000	100	30	80	30

Certification

Déclaration de performance (DoP)

fr-dop-e21-0670-02-s-2.pdf

Afficher l'historique

2022-08-26

fr-dop-e21-0670.pdf

Agrément technique européen (ATE)

eta-21-0670-2025-10-17.pdf

Afficher l'historique

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Bibliothèque CAO et BIM

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP

Sélectionnez l'un de nos sites web

Connecteurs

Éléments de fixation

Chevilles et fixations

Autres

Présentation

Caractéristiques

Matière

Application

Avantages

Support

Domaines d'utilisation

Données techniques

Dimensions

Propriétés Caractéristiques

Installation

Entraxes et distances aux bords - vis chargées latéralement

Entraxes et distances aux bords - vis chargées axialement

Certification

Déclaration de performance (DoP)

Agrément technique européen (ATE)

Environmental Product Declarations (EPD)

SDCFC10X600

SDCFC10X1000

SDCFC8X200

SDCFC8X330

SDCFC8X160

SDCFC10X380

SDCFC10X500

SDCFC8X120

SDCFC8X280

SDCFC10X800

SDCFC8X240

SDCFC10X600

SDCFC10X1000

SDCFC8X200

SDCFC8X330

SDCFC8X160

SDCFC10X380

SDCFC10X500

SDCFC8X120

SDCFC8X280

SDCFC10X800

SDCFC8X240

2D

3D/3D simplifié
