Vis

SDCF

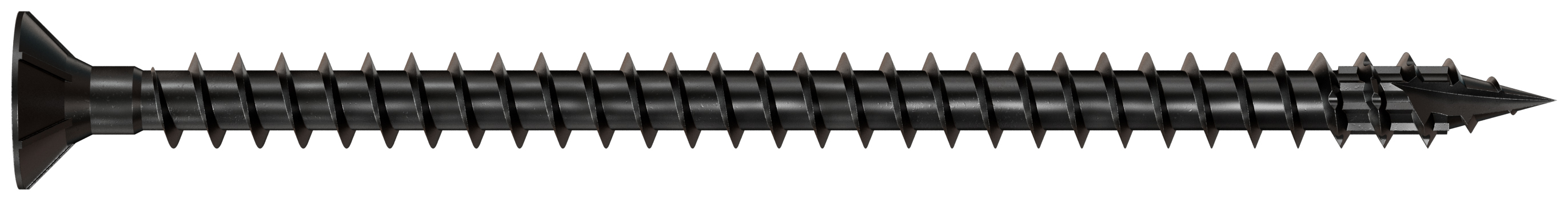

Vis structurelle filetage total tête fraisée

La vis de la gamme Solid Drive SDCF est une fixation structurelle, conçue pour l'assemblage ou le renforcement de bois lamellé-croisé (CLT), de bois massif ou de lamellé-collé en intérieur.

Fiche technique

Marquage CE

ETA

Nouveautés

Finition noire

EPD

Classe service 2

Intérieur

Présentation

Caractéristiques

Matière

Acier revêtement E-coat noir

Application

Avantages

Tête fraisée: idéale pour l'assemblage acier/bois ou bois/bois avec la tête à fleur de la surface
Rainures sous tête pour une finition sans éclat
Filet asymétrique intégral : augmente les valeurs d’arrachement et de compression
Pointe SawTooth™ brevetée assure une amorce rapide et réduit le couple d'installation
Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts
Marquage sur tête avec les dimensions en mm pour un meilleur contrôle
Revêtement E-coat noir offre une protection anticorrosion durable pour les applications en environnement sec. Contrairement au zingage, ce procédé n’introduit pas d’hydrogène, éliminant ainsi tout risque de fragilisation.

Support

Bois massif, bois lamellé-collé, CLT, panneau à base de bois.
Acier prépercé

Domaines d'utilisation

Fixation de bois massif et lamellé-collé
Renforcement d'appui
Renforcement à la traction transversale
Assemblages de panneau CLT
Renforcement de mi-bois
Assemblage Acier sur bois

Données techniques

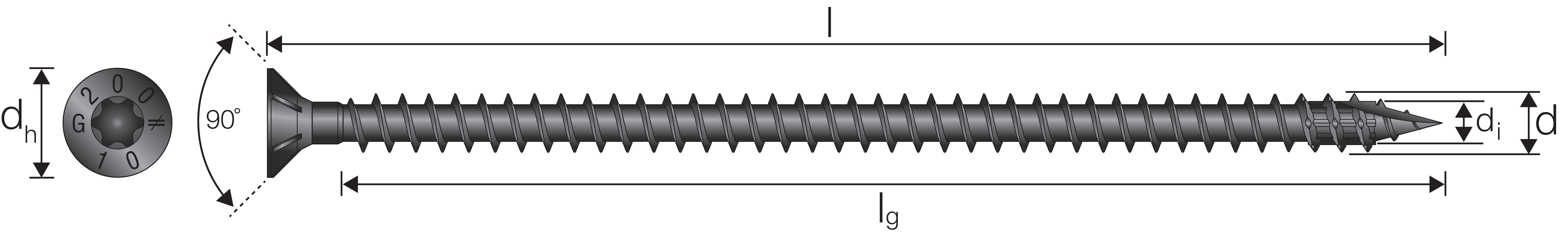

Dimensions

Référence	Dimensions fixations[mm]
	Code article	Autre		Dimensions[mm]
	Code article	Qté par boîte	Poids[kg]	d[mm]	Longueur [L][mm]	Longueur du filetage[mm]	dh[mm]	d1[mm]	Embout[mm]
SDCF8X140	78424	50.0	0.035	8	140	130	15	5.2	T-40
SDCF8X160	78425	50.0	0.04	8	160	150	15	5.2	T-40
SDCF8X180	78426	50.0	0.045	8	180	170	15	5.2	T-40
SDCF8X200	78427	50.0	0.048	8	200	190	15	5.2	T-40
SDCF8X220	78428	50.0	0.049	8	220	210	15	5.2	T-40
SDCF8X240	78429	50.0	0.054	8	240	230	15	5.2	T-40
SDCF8X260	78430	50.0	0.061	8	260	250	15	5.2	T-40
SDCF8X300	78431	50.0	0.065	8	300	290	15	5.2	T-40
SDCF8X350	78432	50.0	0.066	8	350	340	15	5.2	T-40
SDCF10X200	78434	30.0	0.065	10	200	188	18.5	6.2	T-50
SDCF10X240	78435	30.0	0.082	10	240	228	18.5	6.2	T-50
SDCF10X280	78436	30.0	0.094	10	280	268	18.5	6.2	T-50
SDCF10X360	78437	25.0	0.116	10	360	348	18.5	6.2	T-50
SDCF10X400	78438	25.0	0.128	10	400	388	18.5	6.2	T-50
SDCF10X450	78439	25.0	0.143	10	450	426	18.5	6.2	T-50
SDCF12X240	78441	25.0	0.105	12	240	220	22.2	6.8	T-50
SDCF12X280	78442	25.0	0.12	12	280	260	22.2	6.8	T-50
SDCF12X350	78443	25.0	0.142	12	350	330	22.2	6.8	T-50
SDCF12X450	78444	25.0	0.181	12	450	425	22.2	6.8	T-50
SDCF12X600	78445	15.0	0.247	12	600	575	22.2	6.8	T-50

Propriétés Caractéristiques

Référence	Paramètres des vis
	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]	Résistance caractéristique à la torsion - fₜₒᵣ,ₖ[Nm]
SDCF8X140	21.9	13.4	9.4	21.7	25
SDCF8X160	21.9	13.4	9.4	21.7	25
SDCF8X180	21.9	13.4	9.4	21.7	25
SDCF8X200	21.9	13.4	9.4	21.7	25
SDCF8X220	21.9	13.4	9.4	21.7	25
SDCF8X240	21.9	13.4	9.4	21.7	25
SDCF8X260	21.9	13.4	9.4	21.7	25
SDCF8X300	21.9	13.4	9.4	21.7	25
SDCF8X350	21.9	13.4	9.4	21.7	25
SDCF10X200	37.9	13	9.4	32.9	46
SDCF10X240	37.9	13	9.4	32.9	46
SDCF10X280	37.9	13	9.4	32.9	46
SDCF10X360	37.9	13	9.4	32.9	46
SDCF10X400	37.9	13	9.4	32.9	46
SDCF10X450	37.9	13	9.4	32.9	46
SDCF12X240	44.3	10.3	9.4	38.3	59
SDCF12X280	44.3	10.3	9.4	38.3	59
SDCF12X350	44.3	10.3	9.4	38.3	59
SDCF12X450	44.3	10.3	9.4	38.3	59
SDCF12X600	44.3	10.3	9.4	38.3	59

Installation

Entraxes et distances aux bords - vis chargées latéralement

Référence	Espacement des vis
	Distances minimum pour les vis chargées en cisaillement[mm]
	Angle entre l'axe de l'effort le fil = 0°						Angle entre l'axe de l'effort le fil = 90°
	a1.0[mm]	a2.0[mm]	a3.t.0[mm]	a3.c.0[mm]	a4.t.0[mm]	a4.c.0[mm]	a1.90[mm]	a2.90[mm]	a3.t.90[mm]	a3.c.90[mm]	a4.t.90[mm]	a4.c.90[mm]
SDCF8X140	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X160	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X180	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X200	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X220	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X240	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X260	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X300	96	40	120	80	40	40	40	40	80	80	80	40
SDCF8X350	96	40	120	80	40	40	40	40	80	80	80	40
SDCF10X200	120	50	150	100	50	50	50	50	100	100	100	50
SDCF10X240	120	50	150	100	50	50	50	50	100	100	100	50
SDCF10X280	120	50	150	100	50	50	50	50	100	100	100	50
SDCF10X360	120	50	150	100	50	50	50	50	100	100	100	50
SDCF10X400	120	50	150	100	50	50	50	50	100	100	100	50
SDCF10X450	120	50	150	100	50	50	50	50	100	100	100	50
SDCF12X240	144	60	180	120	60	60	60	60	120	120	120	60
SDCF12X280	144	60	180	120	60	60	60	60	120	120	120	60
SDCF12X350	144	60	180	120	60	60	60	60	120	120	120	60
SDCF12X450	144	60	180	120	60	60	60	60	120	120	120	60
SDCF12X600	144	60	180	120	60	60	60	60	120	120	120	60

a₁ et a₂ peuvent être multipliés par 0.7 pour un assemblage acier/bois

Entraxes et distances aux bords - vis chargées axialement

Référence	Espacement des vis
	Distances minimum pour les vis chargées axialement[mm]
	a1[mm]	a2[mm]	a1.cg[mm]	a2.cg[mm]
SDCF8X140	80	24	64	24
SDCF8X160	80	24	64	24
SDCF8X180	80	24	64	24
SDCF8X200	80	24	64	24
SDCF8X220	80	24	64	24
SDCF8X240	80	24	64	24
SDCF8X260	80	24	64	24
SDCF8X300	80	24	64	24
SDCF8X350	80	24	64	24
SDCF10X200	100	30	80	30
SDCF10X240	100	30	80	30
SDCF10X280	100	30	80	30
SDCF10X360	100	30	80	30
SDCF10X400	100	30	80	30
SDCF10X450	100	30	80	30
SDCF12X240	120	36	96	36
SDCF12X280	120	36	96	36
SDCF12X350	120	36	96	36
SDCF12X450	120	36	96	36
SDCF12X600	120	36	96	36

Certification

Déclaration de performance (DoP)

fr-dop-e21-0670-02-s-2.pdf

Afficher l'historique

2022-08-26

fr-dop-e21-0670.pdf

Agrément technique européen (ATE)

eta-21-0670-2025-10-17.pdf

Afficher l'historique

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Bibliothèque CAO et BIM

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP
