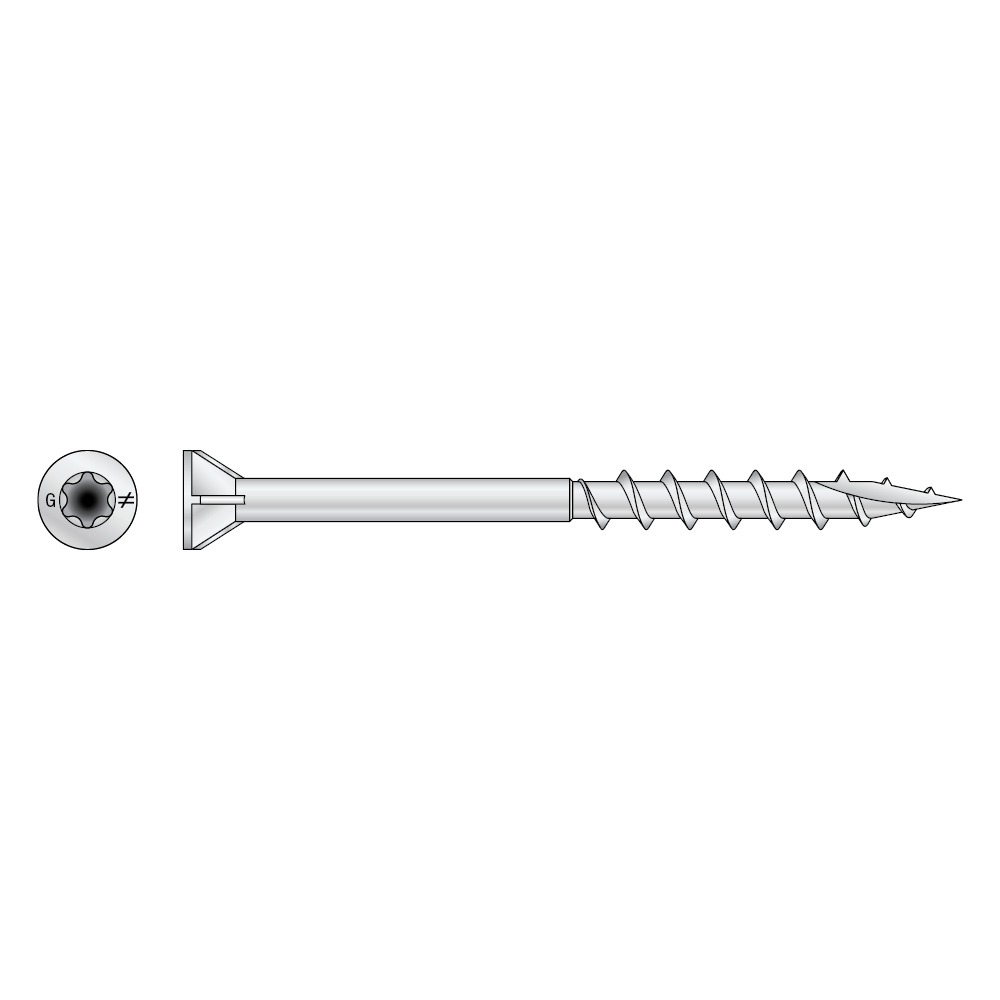

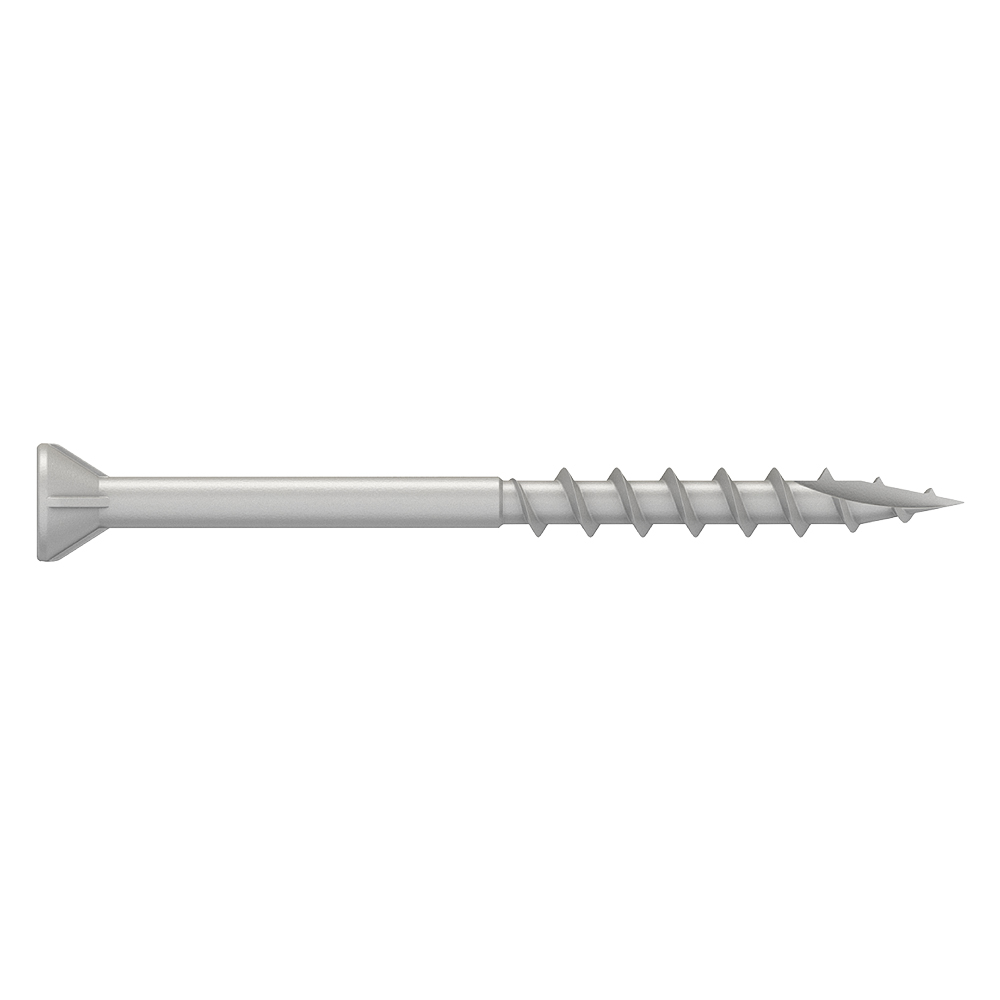

DSIX4

Vis terrasse - Impreg®X4

La vis terrasse DSIX4 en Impreg®X4 est préconisée pour la réalisation de terrasses extérieures en bois traité.

Fiche technique

Marquage CE

Impreg® x4

Classe service 2

Exterieur

EPD

Fastener Designer

Présentation

Images

Caractéristiques

Matière

Revêtement Impreg^®X4 : épaisseur 20 µm, équivalent de la galvanisation à chaud.

Avantages

Tête fraisée,
6 nervures de fraisage sous tête : peu d'éclats sur la surface du bois,
Filetage partiel : serrage optimal,
Pointe anti-fendage type 17 : amorce parfaite.

Application

Support

Bois traité, bois résineux.
Pin sylvestre, sapin, épicéa,

Domaines d'utilisation

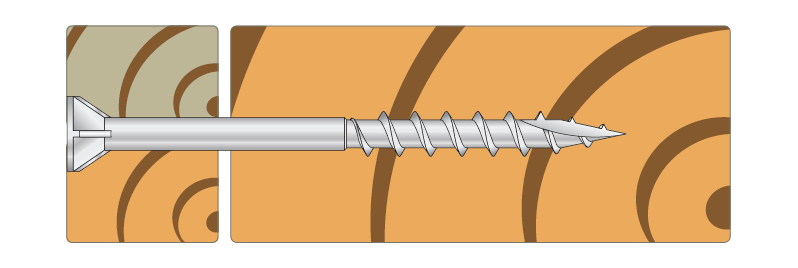

Fixation de lame bois résineux sur lambourde bois résineux.

Données techniques

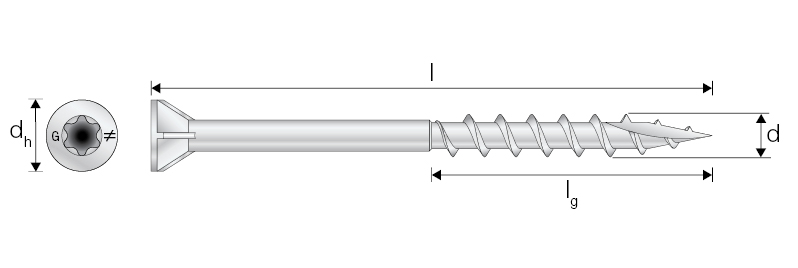

Dimensions

Référence	Dimensions fixations
	Code article	Autre		Dimensions[mm]
	Code article	Qté par boîte	Poids[kg]	Ø[mm]	Longueur vis[mm]	dₕ[mm]	d1[mm]	lg[mm]	tfix[mm]	Embout[mm]

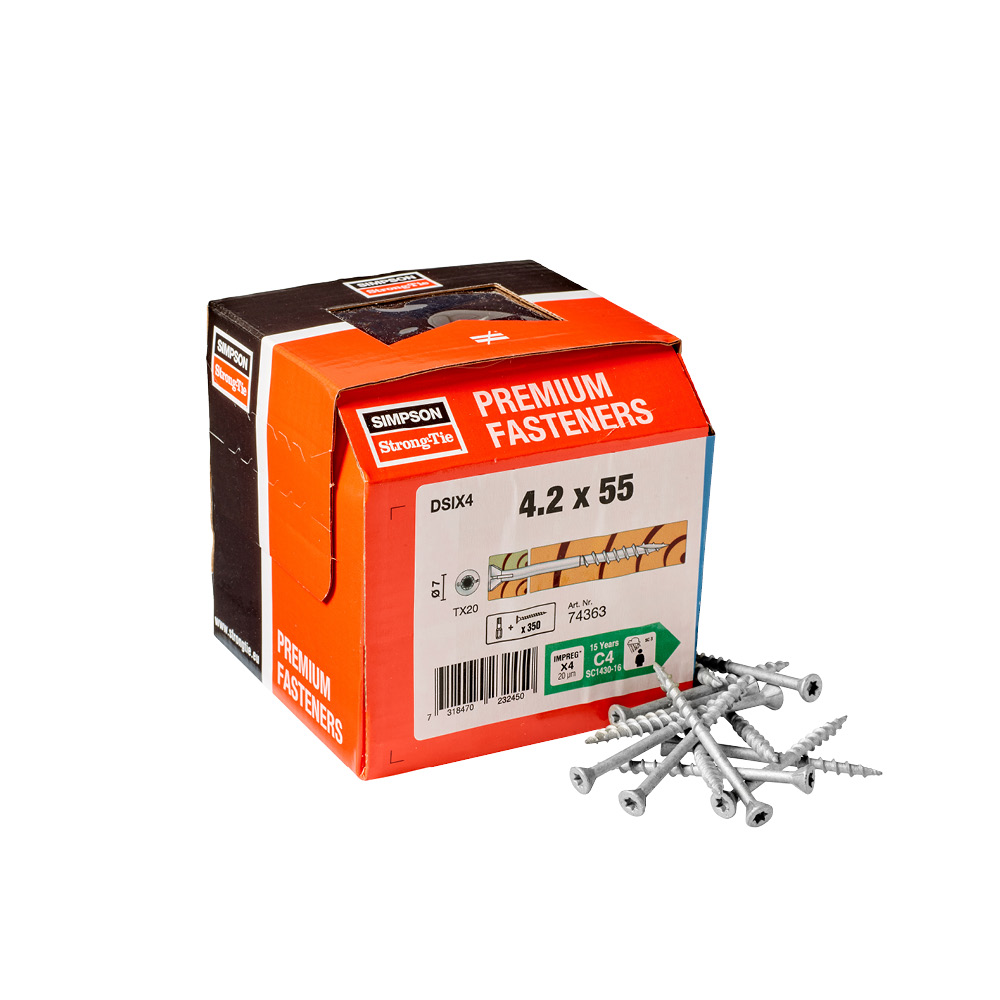

DSIX44.2X35T-20	74361	250	0.002	4.2	35	7.3	2.5	20	15	T-20
DSIX44.2X45T-20	74362	400	0.003	4.2	45	7.3	2.5	23.5	21.5	T-20
DSIX44.2X55T-20	74363	350	0.003	4.2	55	7.3	2.5	27.5	27.5	T-20

Propriétés caractéristiques

Référence	Paramètres des vis
	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique[Nm]	Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]	Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]
DSIX44.2X35T-20	4295	13.9	14.4	6
DSIX44.2X45T-20	4295	13.9	14.4	6
DSIX44.2X55T-20	4295	13.9	14.4	6
DSIX44.2X45PH2	4295	13.9	14.4	6

Certification

Déclaration de performance (DoP)

fr-dop-h17-0008-s1-0.pdf

Pas d'historique disponible

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Bibliothèque CAO et BIM

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP
