DSPIX4

Vis terrasse - Impreg®X4

La vis terrasse DSPIX en Impreg®X4 est préconisée en extérieur pour les bois traités.

Fiche technique
Marquage CE
Classe service 2
Impreg® x4
Exterieur
Solid Wood

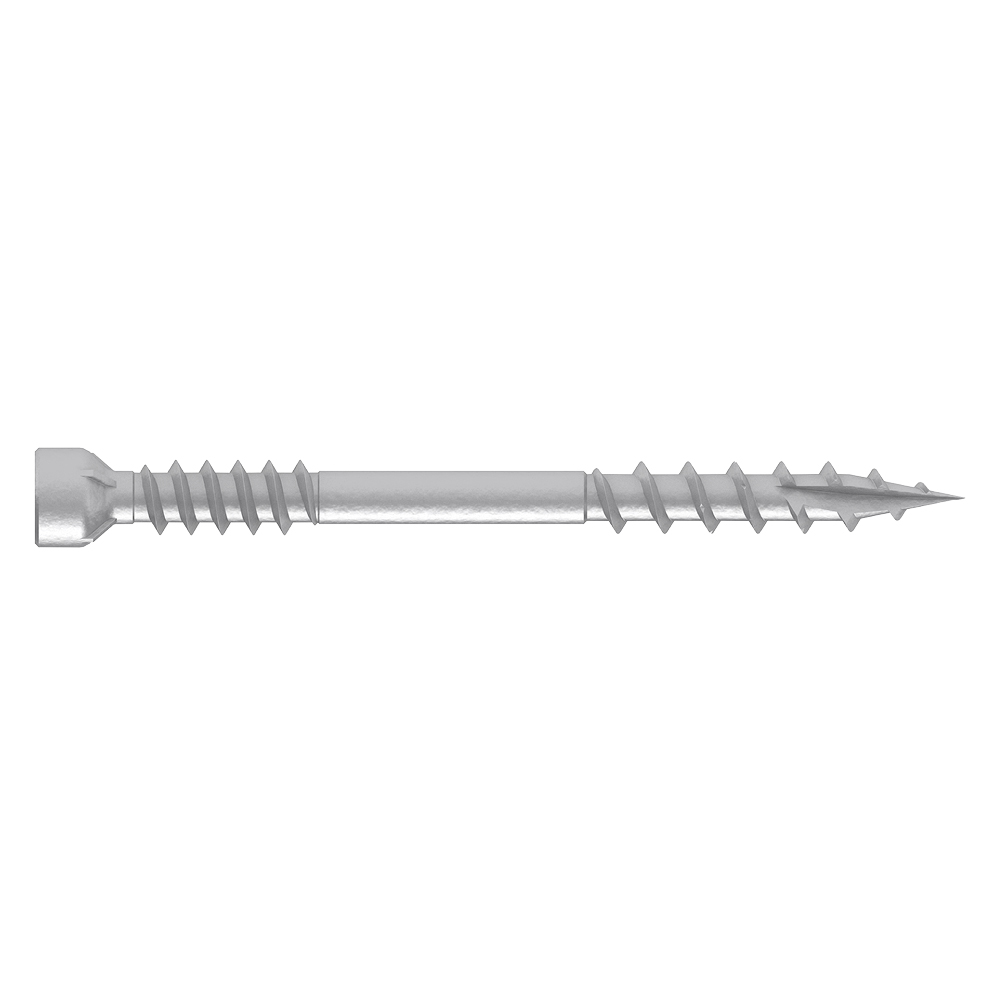

DSPIX4 main image.jpg

Présentation

Images

DSPIX Prod image.jpg

Caractéristiques

Matière

  • Impreg®X4 : revêtement exclusif Simpson Strong-Tie de 4 couches successives, équivalent à la galvanisation à chaud 70 μm,
  • Epaisseur : 20 µm.



Avantages

  • Tête cylindrique : finition discrète,
  • 6 nervures de fraisage sous tête : peu d'éclats sur la surface du bois,
  • Pointe anti-fendage type 17 : amorce parfaite  de la vis dans le bois,
  • Fixation idéale pour les bois traités,
  • Haute résistance en torsion et traction grâce à l’acier carbone revêtu de Impreg®X4,
  • Meilleures résistances mécaniques dans des bois denses : pas de déformations ni de rupture.

Application

Support

  • Bois traités

Domaines d'utilisation

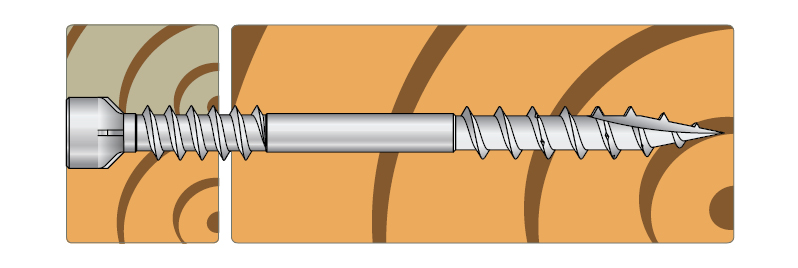

  • Fixation de lames bois sur lambourdes bois. Pour les essences de bois acide (pH<3.5, type douglas ou Red Cedar), l'utilisation de fixations inox est recommandées.

Données techniques

Dimensions

DSPIX4 dim image.jpg

Dimensions

Références Code article Dimensions  [mm]
d l dh d1 lg1 lg2 Embout
DSPIX44.8X60743564.8606.53.12612T-20
DSPIX44.8X7074357706.53.13218T-20
DSPIX45.5X80743585.58073.837.520T-25
DSPIX46.5X95743596.595844029T-30

Propriétés Caractéristiques

Références Moment d’écoulement plastique caractéristique [Nmm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] Résistance caractéristique en traction - ftens,k [kN] Ratio de torsion
DSPIX44.8X60595115.132.27.91.8
DSPIX44.8X70595115.132.27.91.8
DSPIX45.5X801119315.733.312.21.8
DSPIX46.5X951320315.845.712.91.5

Certification

Déclaration de performance (DoP)

fr-dop-h17-0024-s1-0-2.pdf (305.95 KB)
