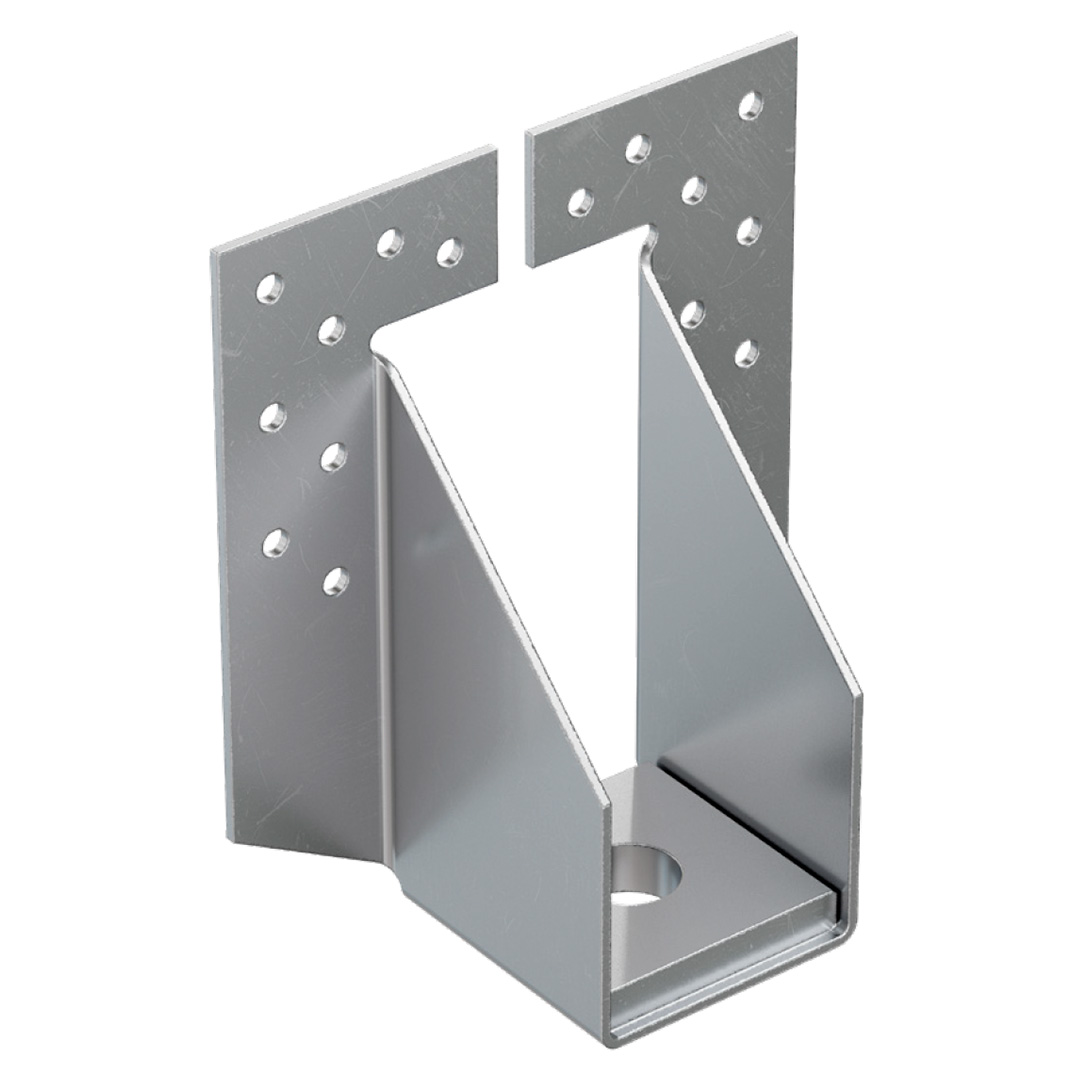

HDCLT

Ancrage faible hauteur pour CLT

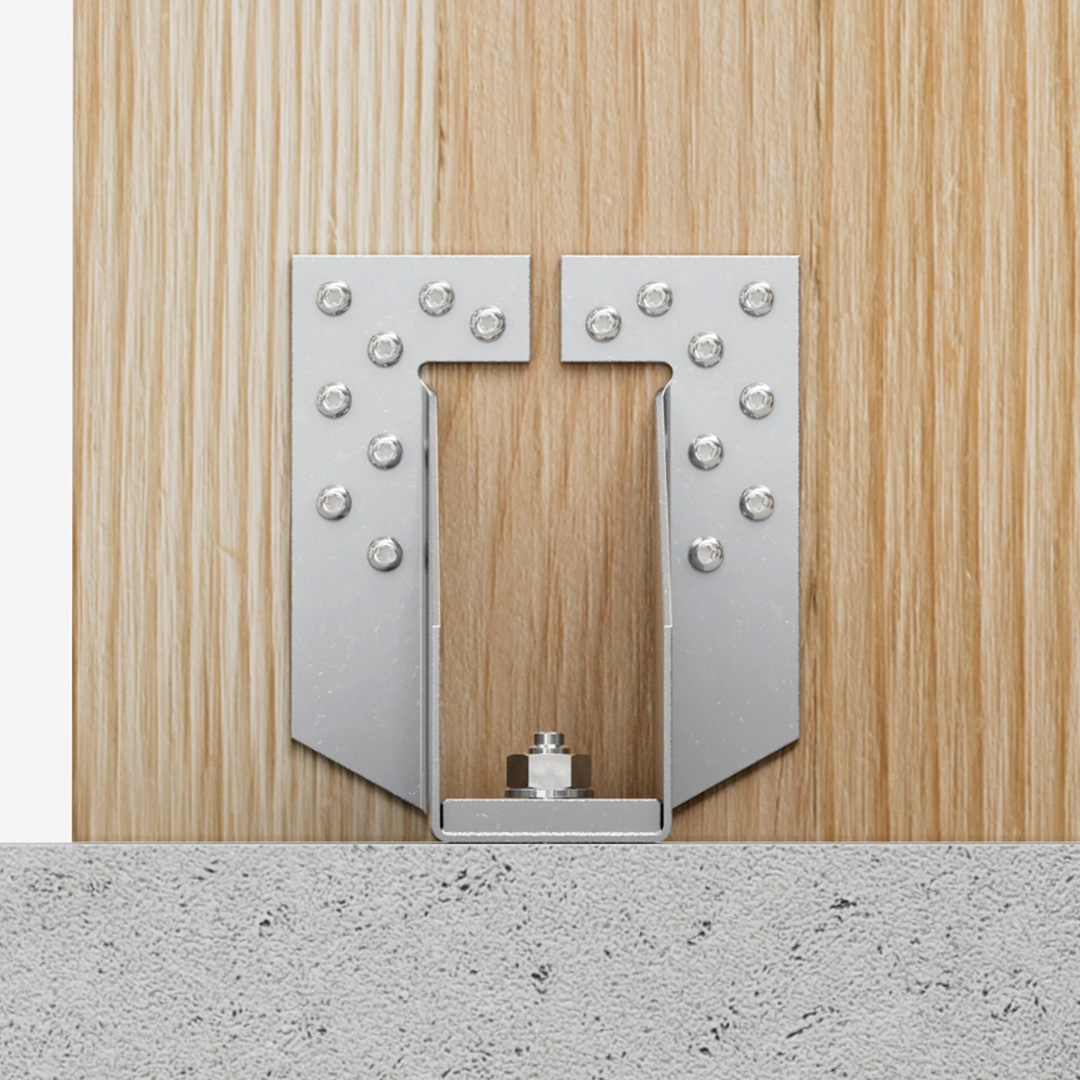

Le connecteur HDCLT140 est conçu pour assembler des panneaux muraux CLT à une dalle de béton.

Ce connecteur dispose d'une grande résistance au soulèvement, tout en étant compact.

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

Présentation

Acier Galvanisée S250GD + Z275 suivant la norme NF EN10346
Rondelle : S235JR selon EN 10025

Idéale pour une utilisation en bâtiment CLT
Possibilité d'utilisation avec une couche intermédiaire sous le mur CLT (jusqu'à 25mm)
Performances élevées pour des directions d'efforts verticales (F1).

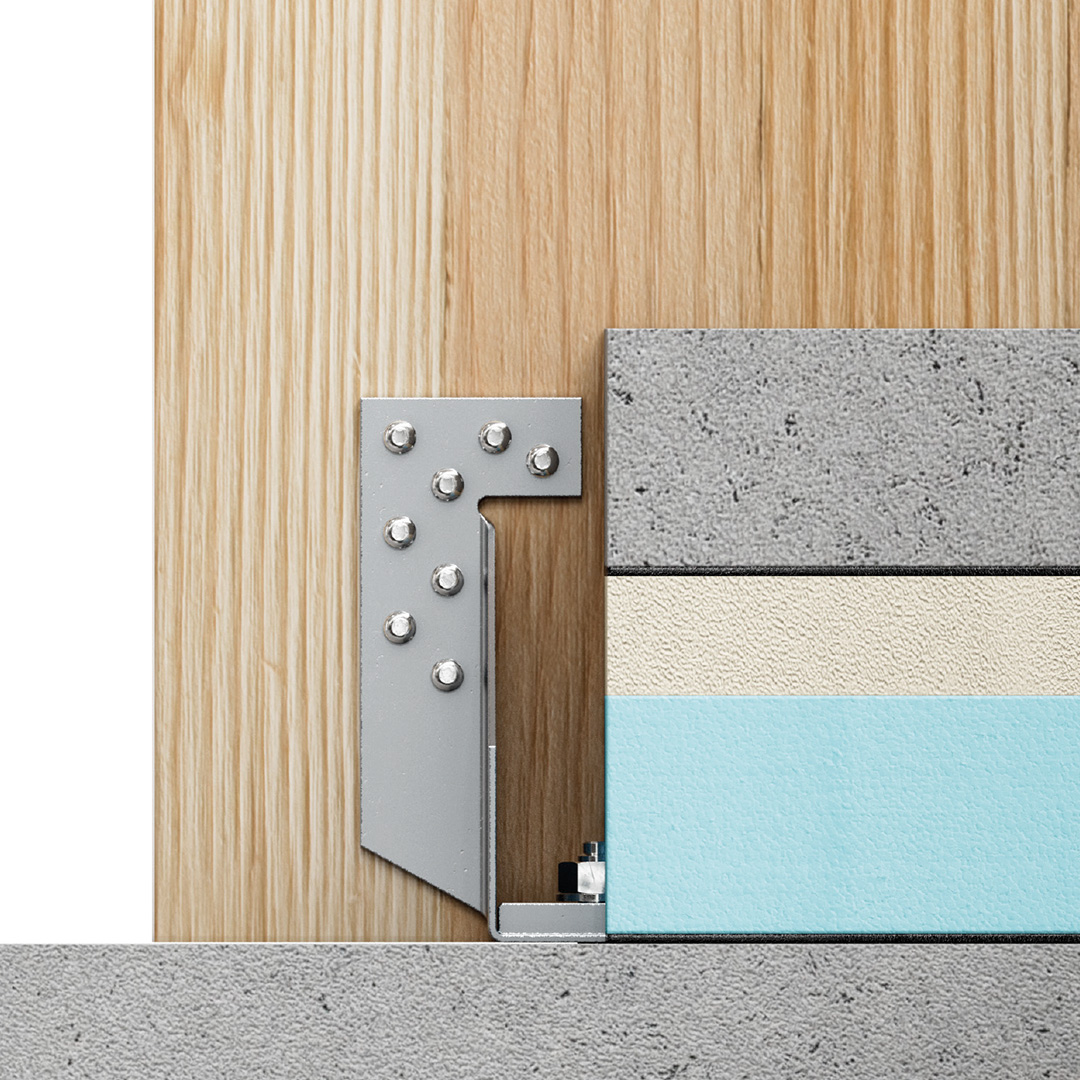

Encombrement réduit (hauteur <140mm), le connecteur peut être dissimulé dans le complexe de plancher (isolant + chape).

Références	Dimensions [mm]				Perçages Aile A	Perçages Aile B	Poids [kg]
Références	A	B	C	t	Ø 5	Ø 18	Poids [kg]
HDCLT140	137	60	119	2	16	1	0.48

Références	Valeurs Caractéristiques - Connexion CLT sur béton [kN]

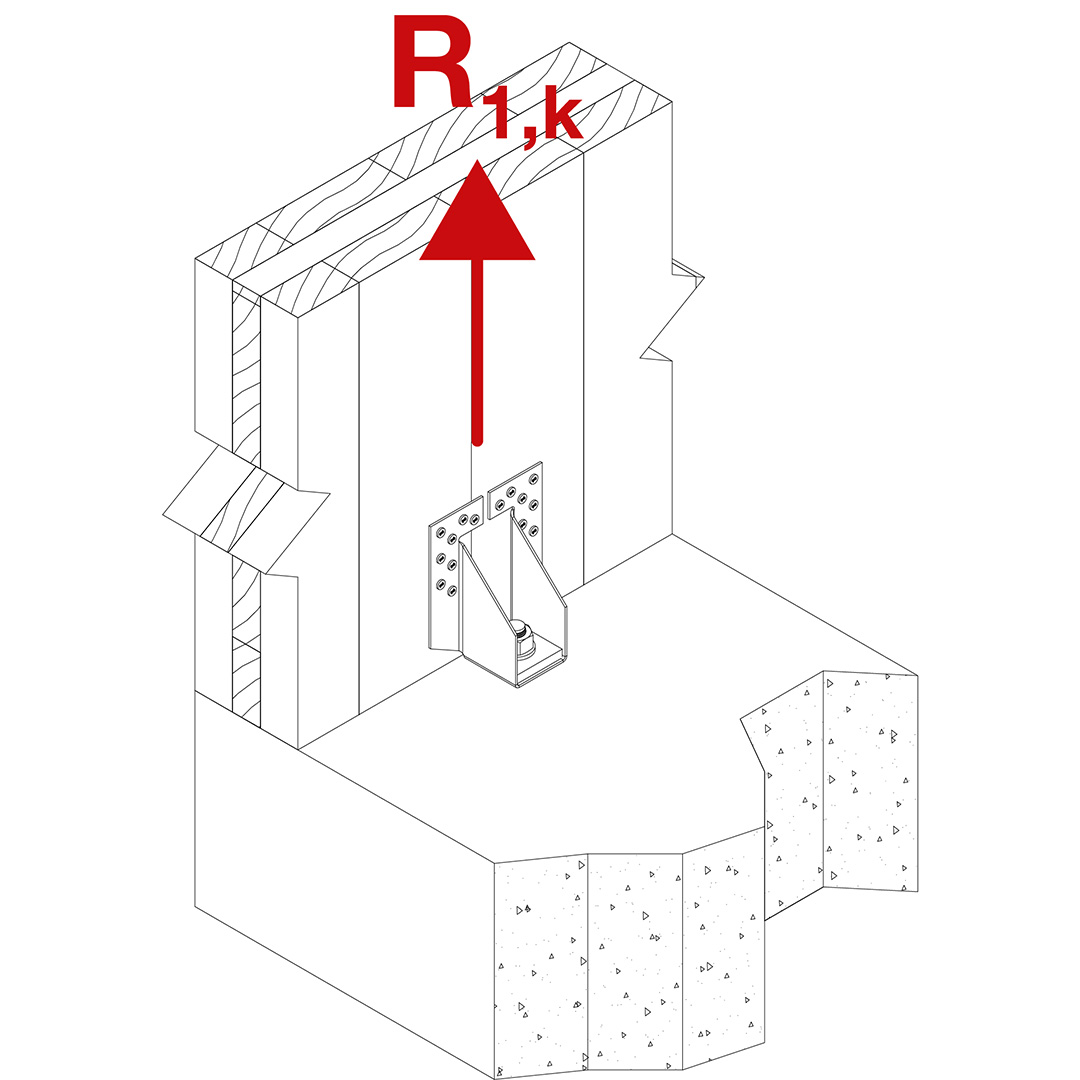

	R_1.k
	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CSA5.0x50
HDCLT140	7.6	10.1	12.6	min(22.1; 24,2/kmod)	min(26.1; 24,2/kmod)

	Avec Rondelle - US50/50/8
HDCLT140	Fixations (aile A)	CSA5,0x50 CNA4,0x50
	R_d (kN) - HDCLT140	20.47 8.55
	Ancrage (aile B)	FM 753 EVO M16-151/30	FM-753 CRACK 3DG M16-150/30	AT-HP + LMAS M16
	Option du béton	7	1	1
	Prof. de pénétration (h_ef)	80	86	192
	Ep. de dalle mini (h_min)	160	170	222
	Distanceentraxe caract.(S_cr,N)	240	258	576
	Distance au bord caract. (c_cr,N)	120	120	288
	N_Rd (kN) - Ancrage	23.5	23.3	51.4

Béton non fissuré C20/25,

Pas de renforcement du béton

kmod: 1.1 ; Classe de service 2

Références	k_ser [kN/mm]
Références	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CSA5.0x50
HDCLT140	1.2	1.5	1.9	4.4	5.2

Sur bois :

Sur béton :
Support béton :

Sur acier :

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de la cheville choisie.
