ABCLT
Equerre pour CLT

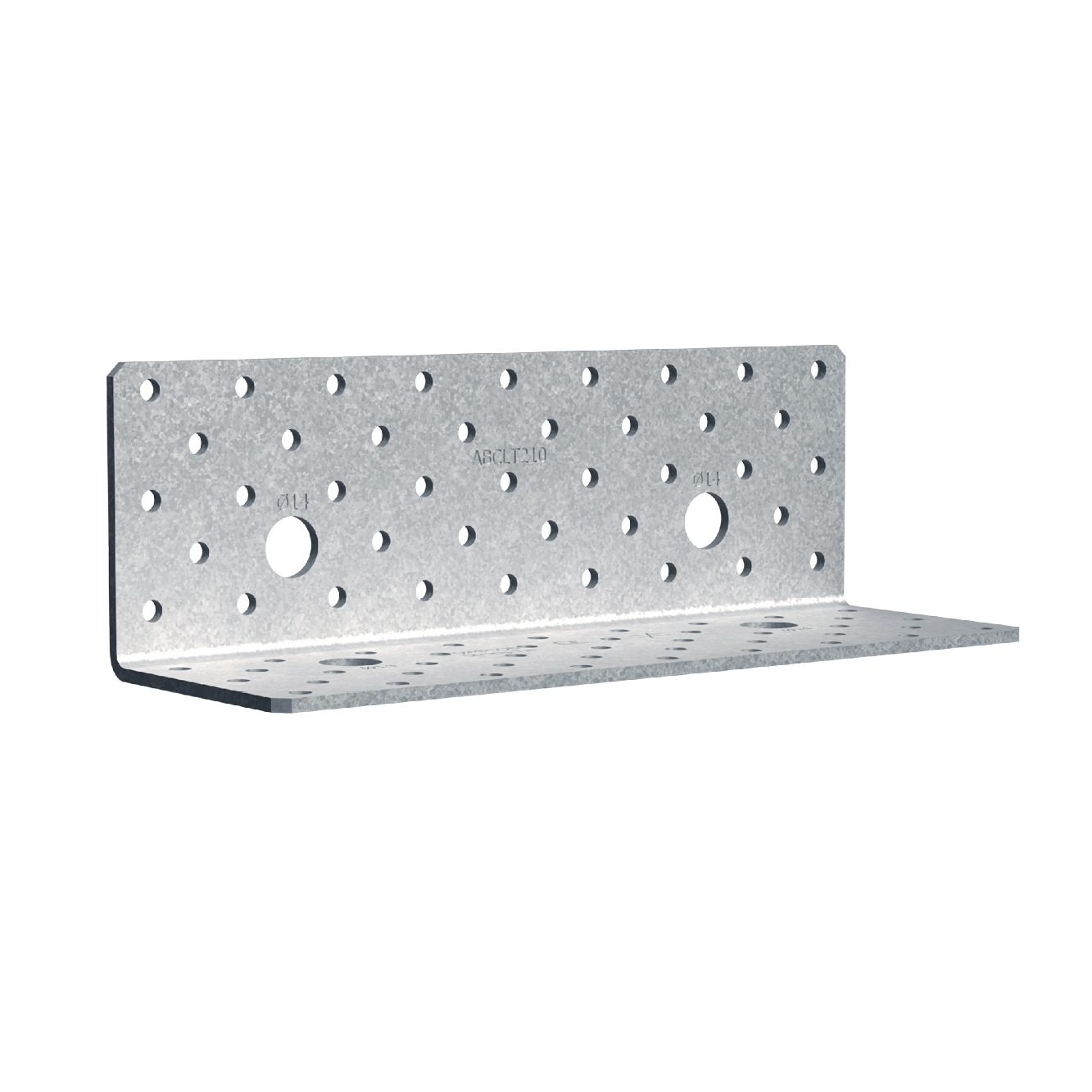

L'équerre ABCLT, avec sa faible hauteur, est spécialement conçue pour la fixation des panneaux CLT.

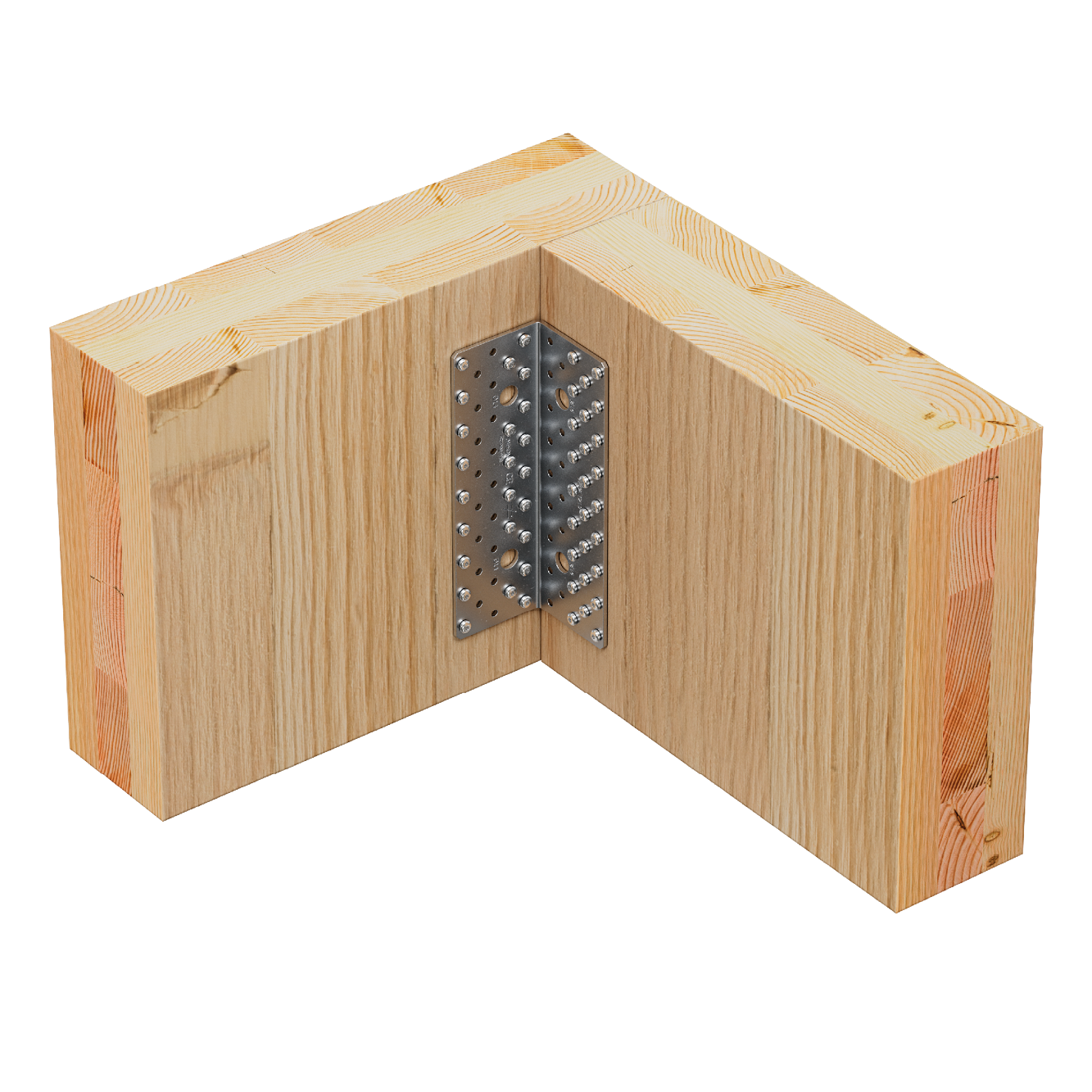

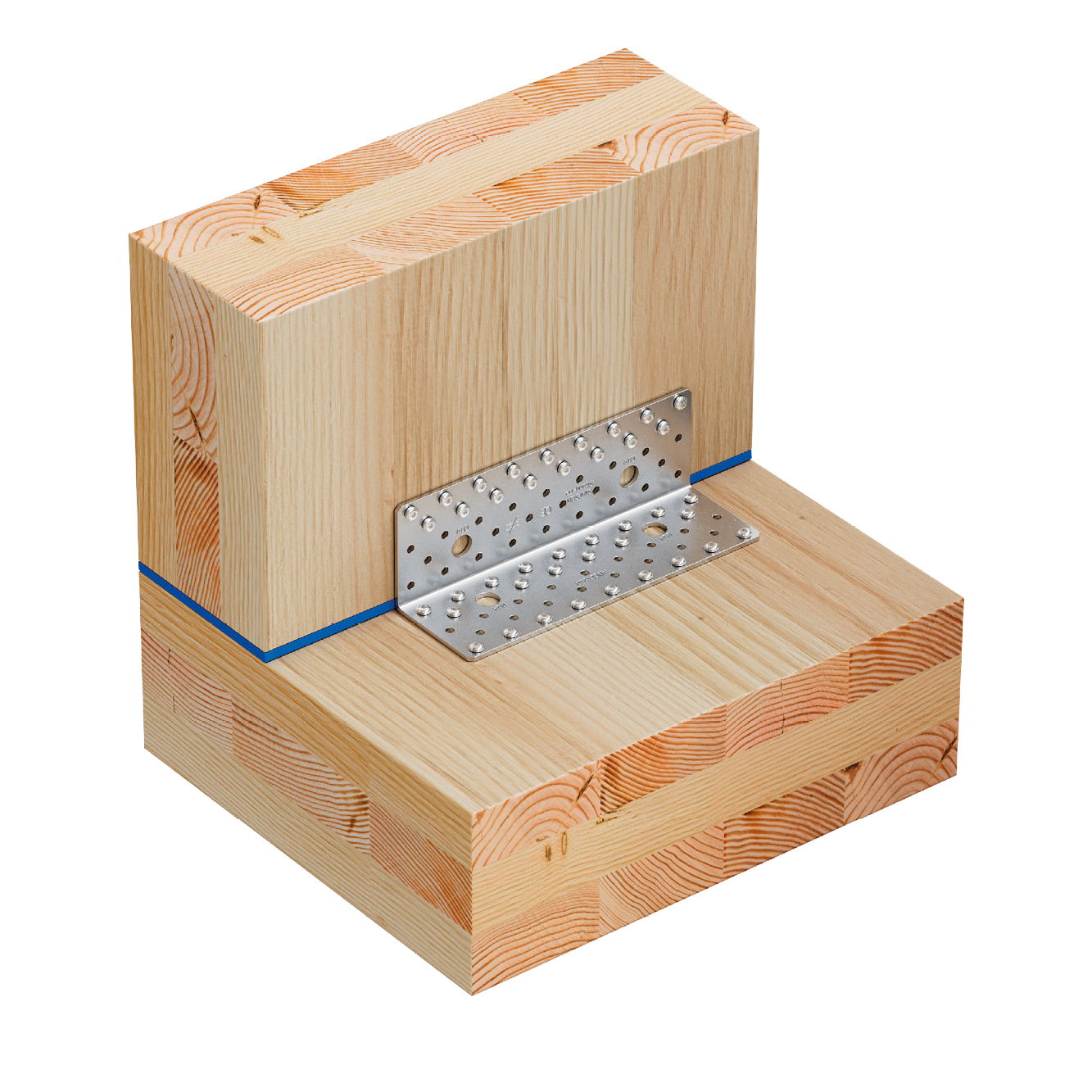

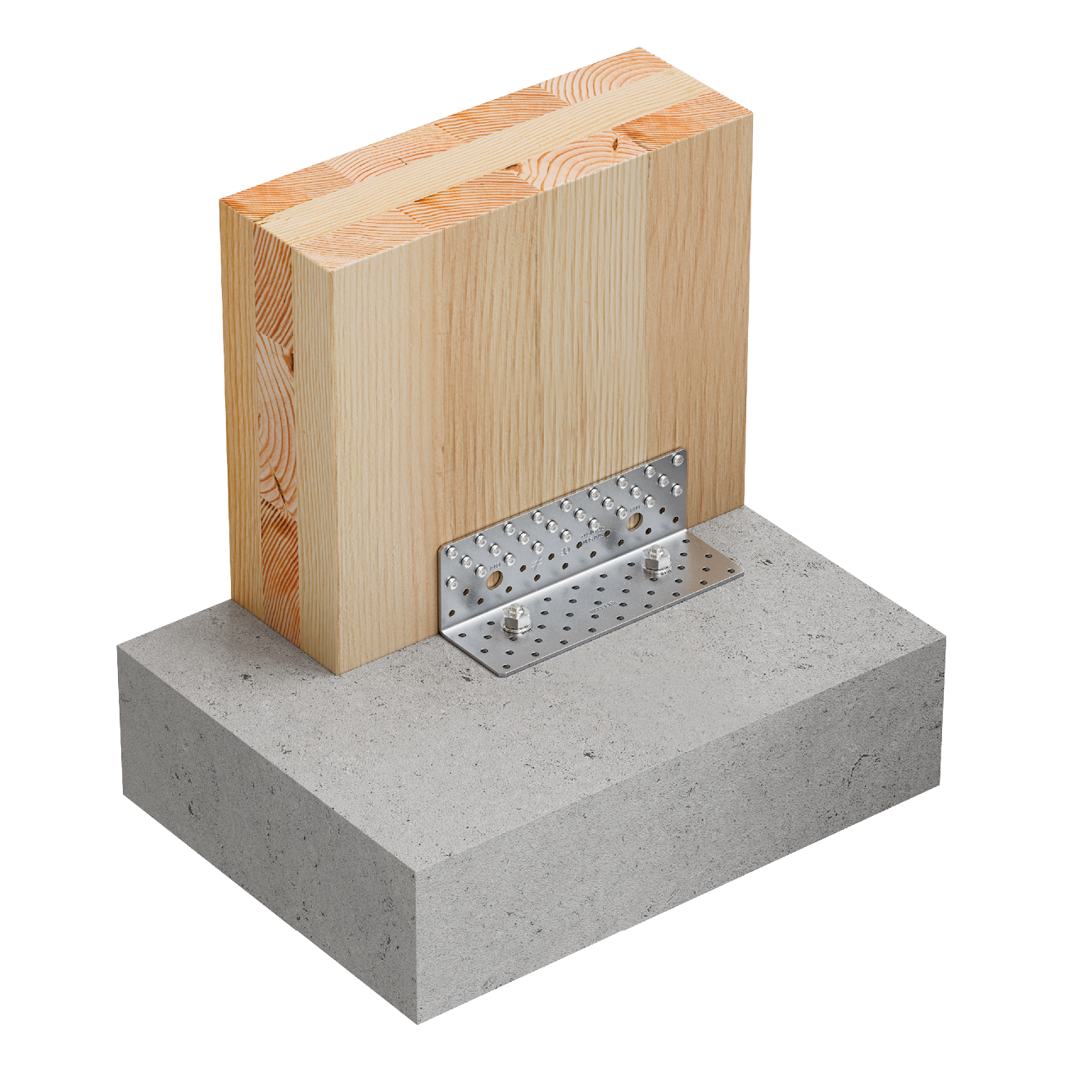

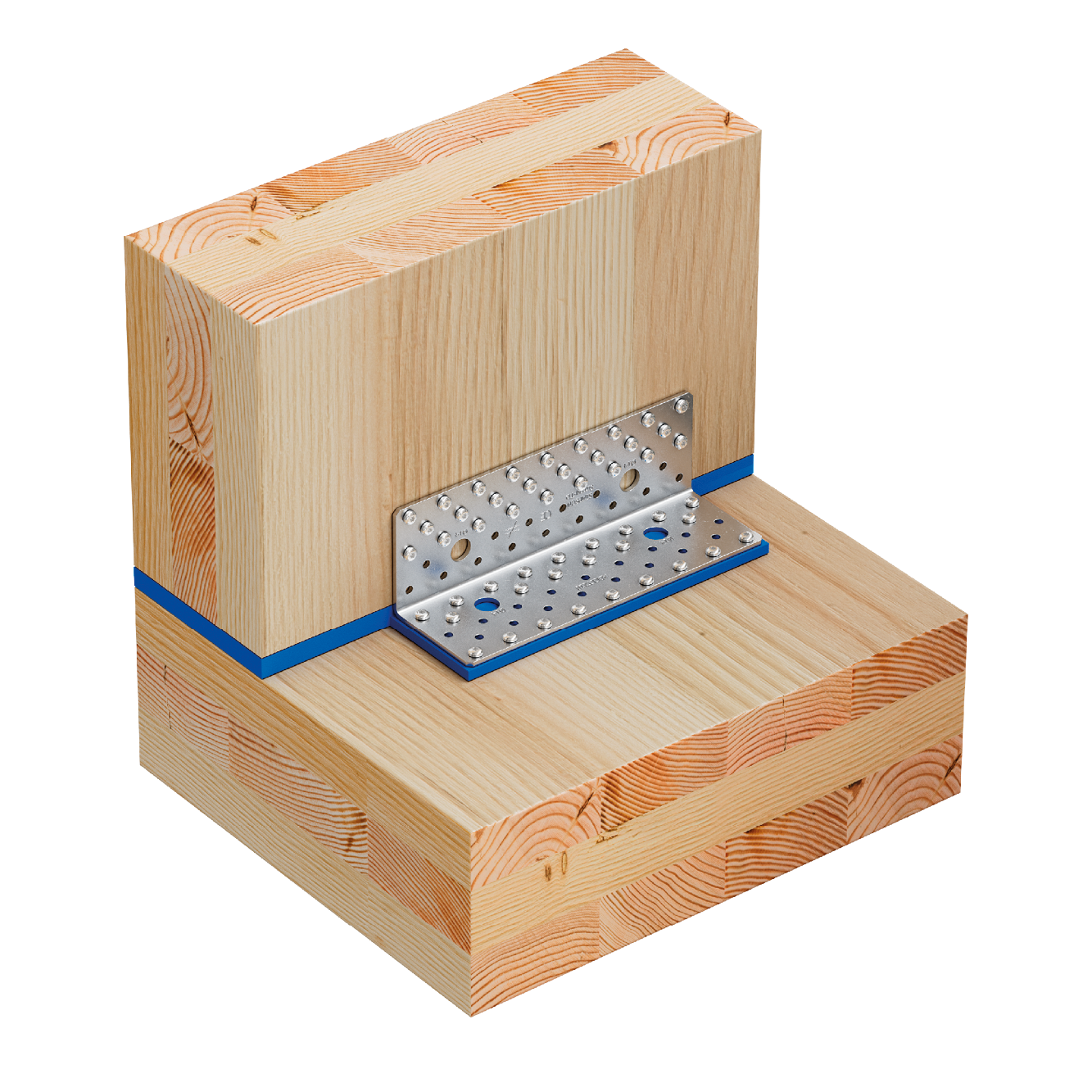

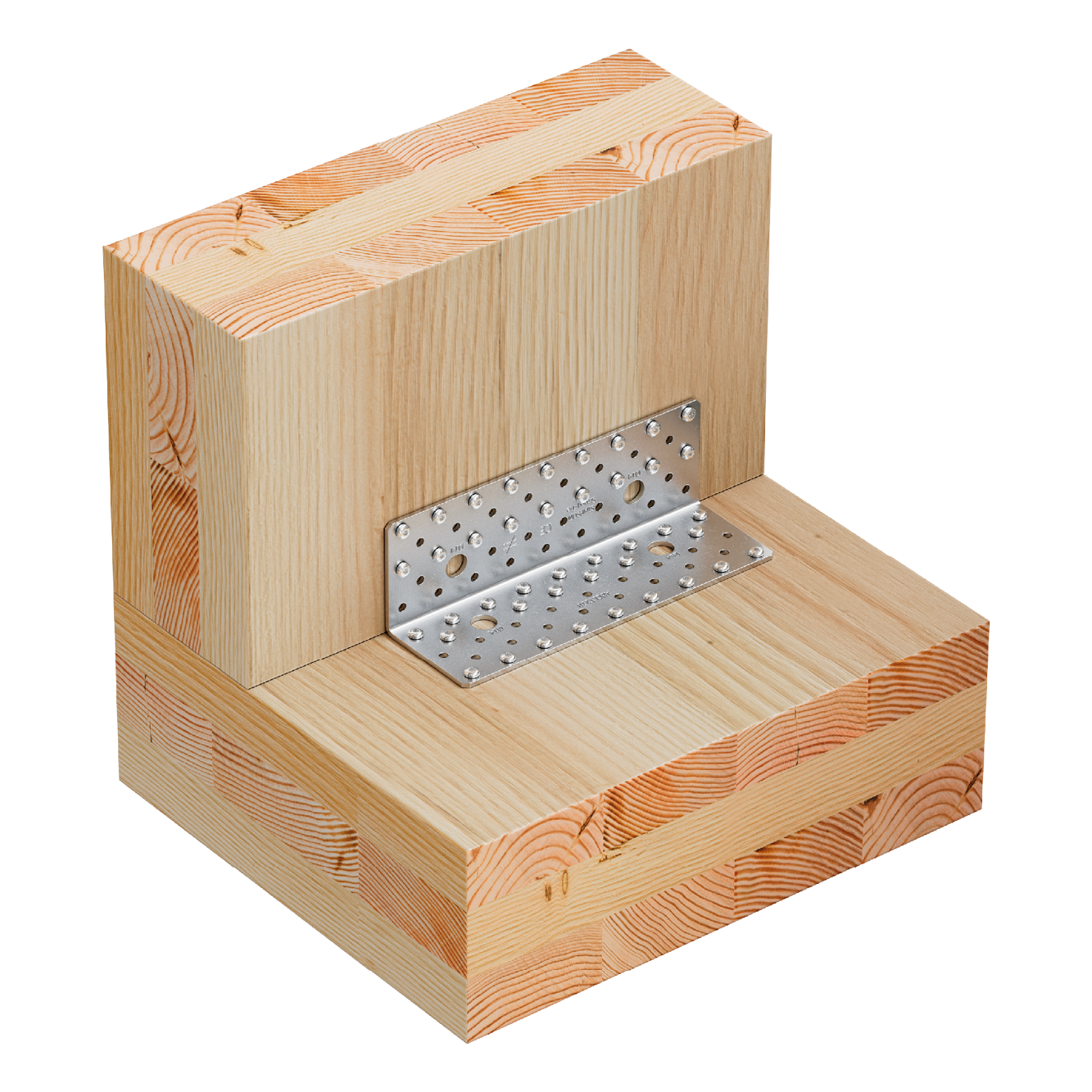

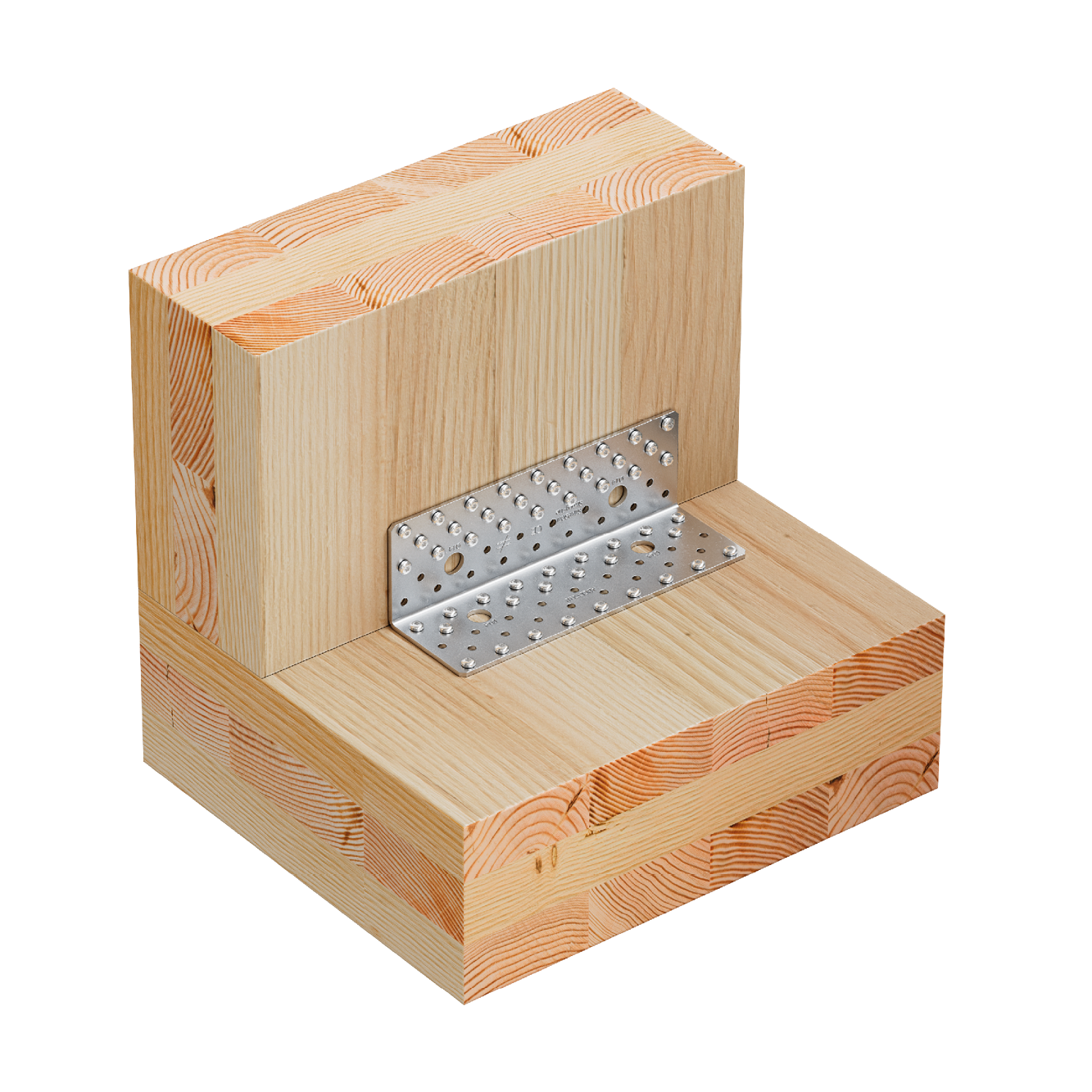

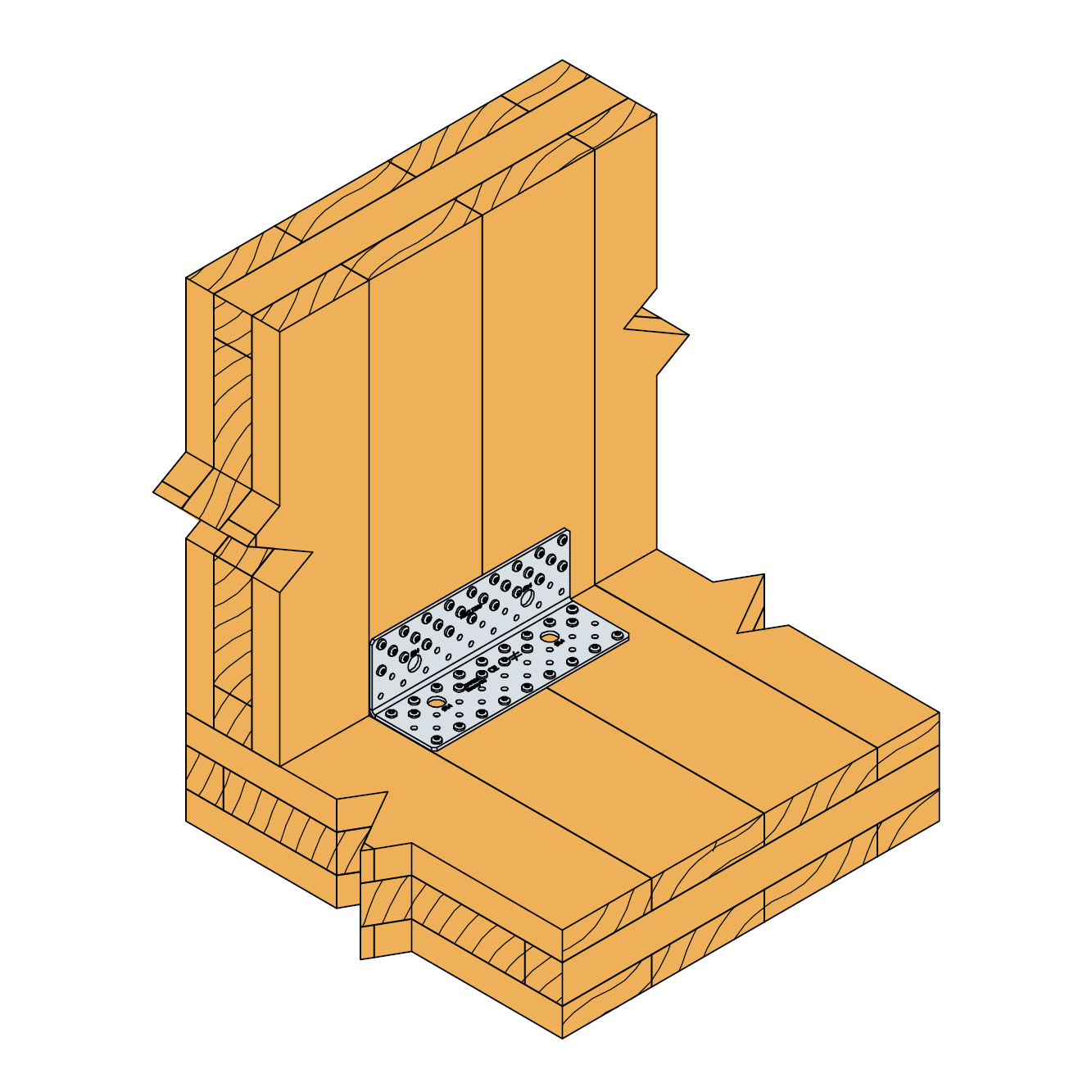

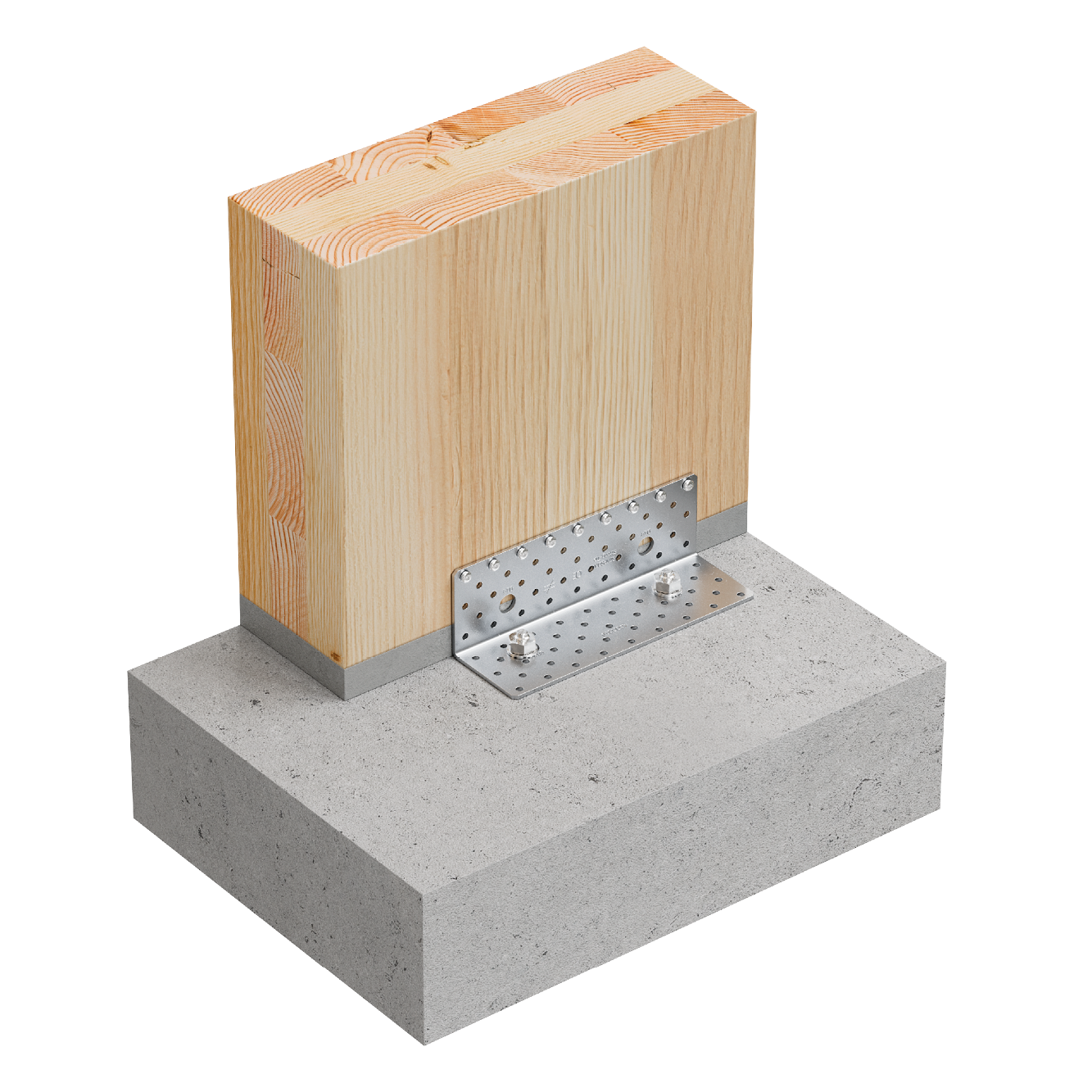

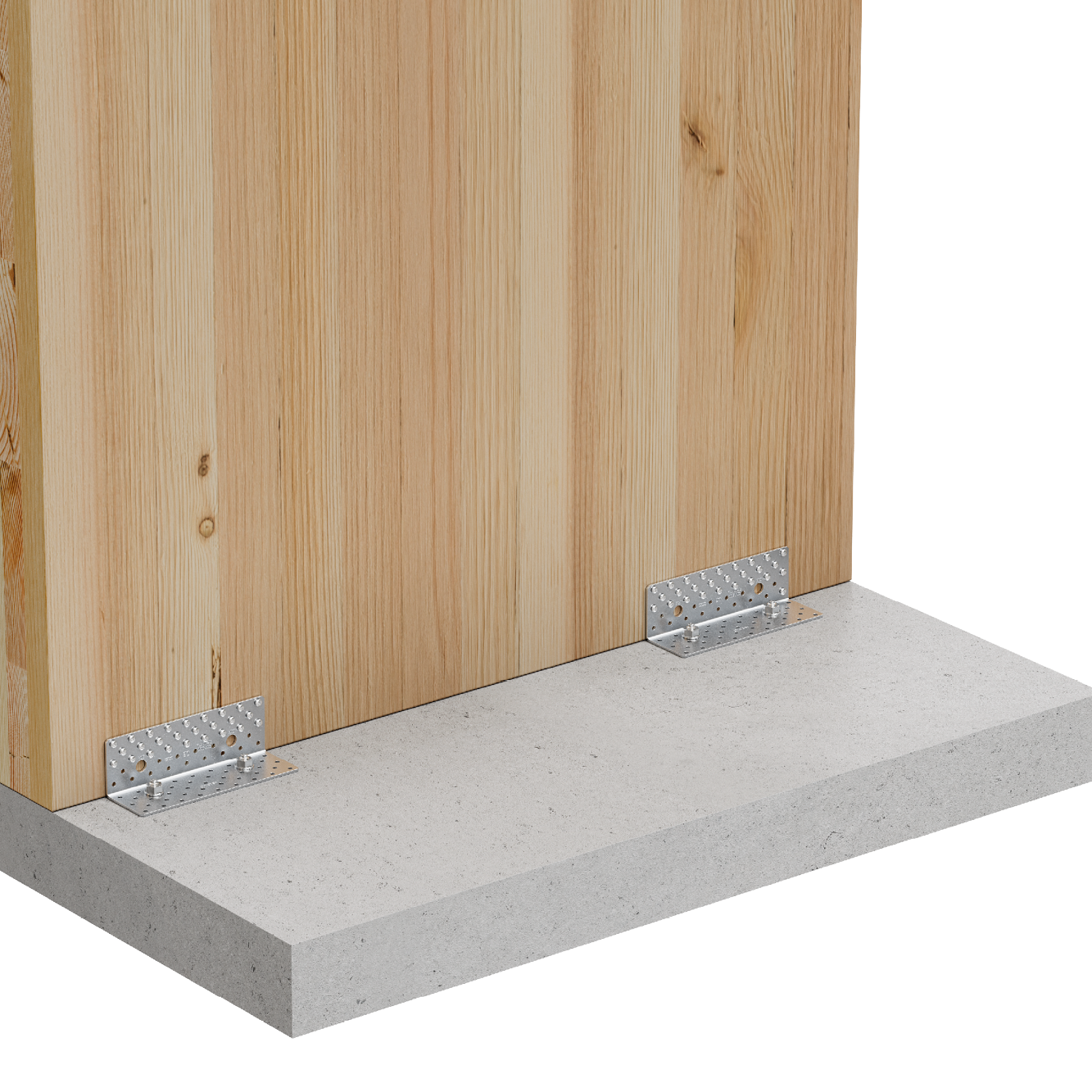

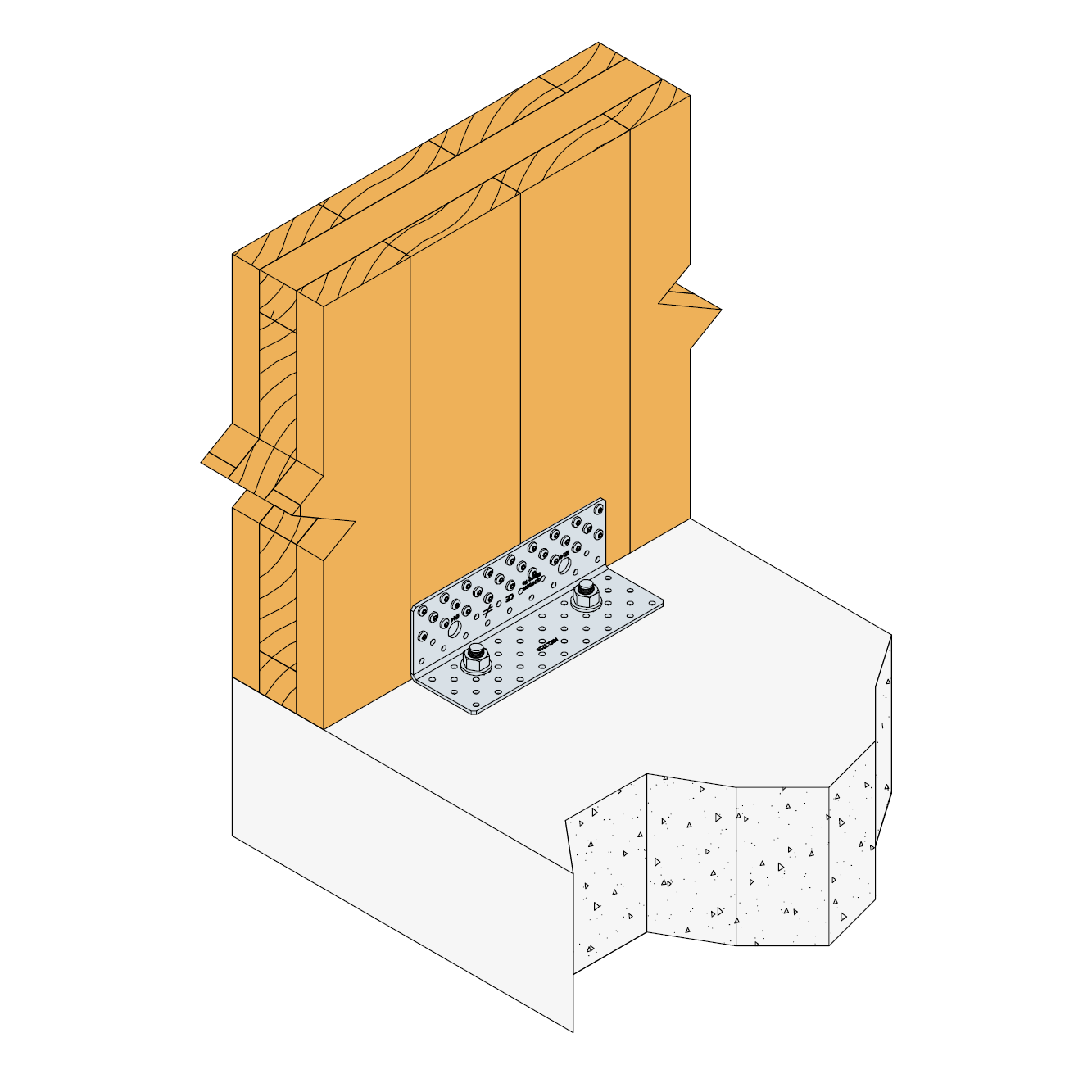

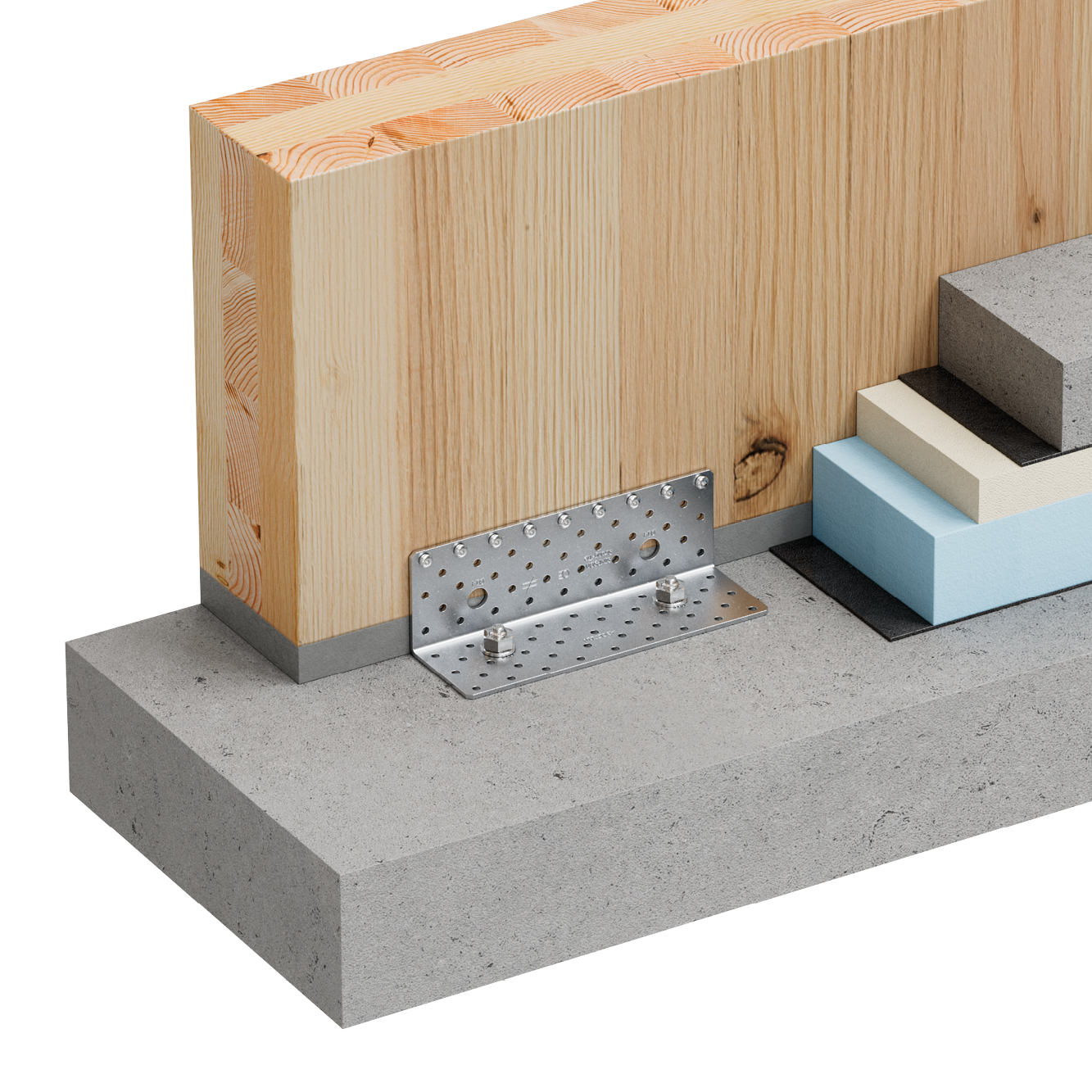

Elle peut reprendre des charges importantes en cisaillement tout en étant dissimulée dans les différentes couches du plancher. L'ABCLT peut être utilisée pour les liaisons entre panneaux CLT ou panneaux CLT avec support béton.
Marquage CE
ETA
Nouveautés
Classe service 2
Acier galvanisé Z275
EPD
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des connecteurs | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Perçages Aile A[mm] | Perçages Aile B[mm] | Autre | ||||||
| A[mm] | B[mm] | C[mm] | Ep.[mm] | Rond | Rond | Poids[kg] | |||
| Ø5[mm] | Ø14[mm] | Ø5[mm] | Ø14[mm] | ||||||
| ABCLT210 | 69 | 69 | 210 | 3 | 41 | 2 | 41 | 2 | 0.587 |
Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - Plan de clouage 1

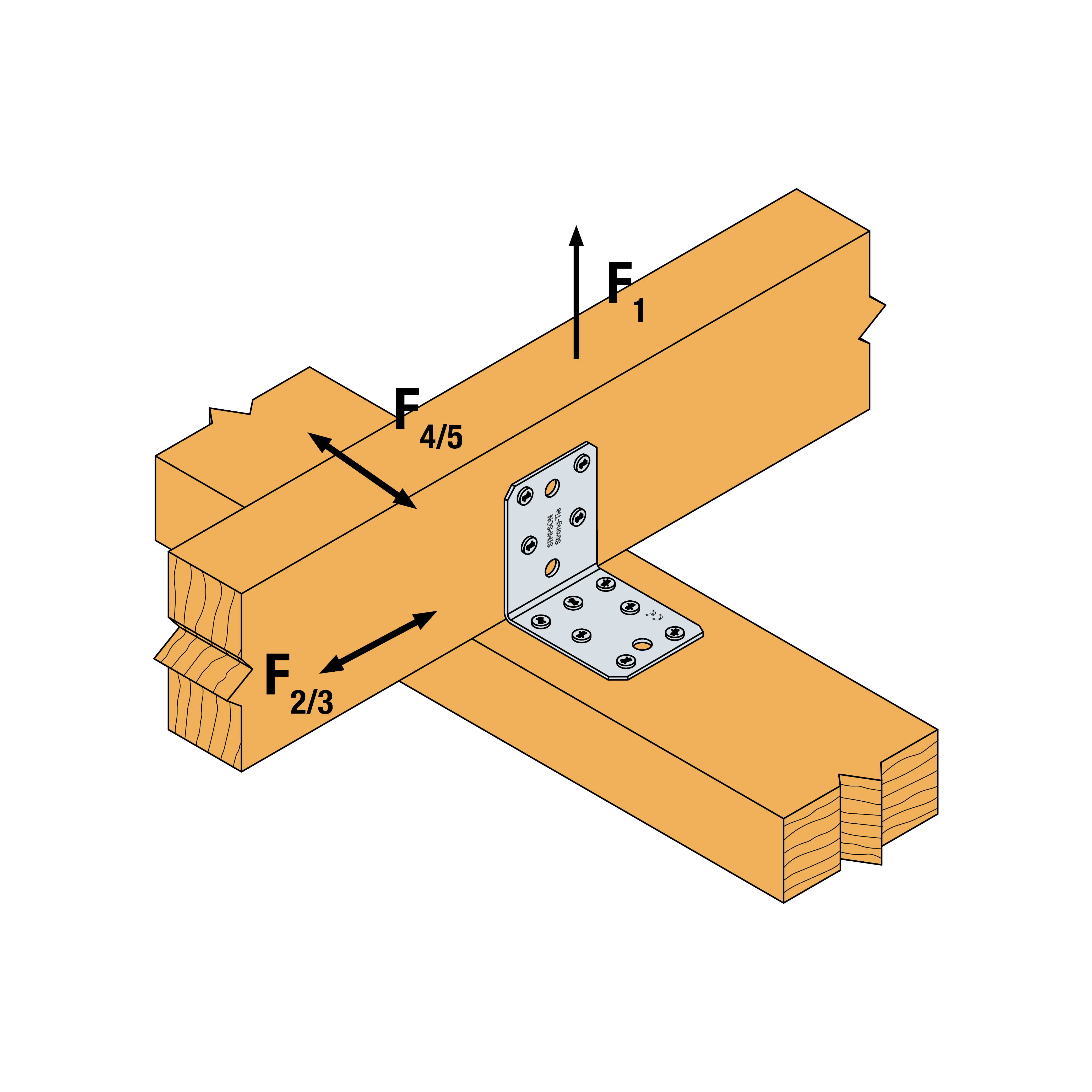

| Référence | Capacité de l’équerre | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur Bois - Plan de clouage 1 | ||||||||||||||||||||||
| Valeurs caractéristiques - Bois C24 - 1 équerre[kN] | Fixations | |||||||||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k | R5,k | Aile B | Aile A | |||||||||||||||||
| CNA4.0x35 | CSA5.0x35Z | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x35 | CSA5.0x35Z | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | Qté | Qté | |
| ABCLT210 | - | - | - | - | 17.7 | 20.7 | 26.9 | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 | 31.5 | 31.5 | 31.5 | 8.3 | 10.5 | 15,7/kmod | 24.0 | 26.0 |
Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - Plan de clouage 1
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 2
| Référence | Capacité de l’équerre | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur Bois - Plan de clouage 1 avec SIT | ||||||||||||||||
| Valeurs caractéristiques - Bois C24 - 1 équerre[kN] | Fixations | |||||||||||||||
| R₂,ₖ=R₃,ₖ | R₁,ₖ | Aile A | Aile B | |||||||||||||
| CNA4.0x35 | CSA5.0x35Z | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x35 | CSA5.0x35Z | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | Qté | Qté | |
| ABCLT210 | 23.5 | 26.2 | 31.4 | 33.4 | 28.2 | 31.8 | 37.2 | - | - | - | - | 15 | 17.6 | 22.7 | 26.0 | 24.0 |
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 1 avec SIT
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 3 - SIT
| Référence | Capacité de l’équerre | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 2 | ||||||||||||||||
| Fixations | Valeurs caractéristiques - Bois C24 - 1 équerre[kN] | |||||||||||||||
| Aile A | Aile B | R₂,ₖ=R₃,ₖ | R₁,ₖ | |||||||||||||
| Qté | Qté | CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 18 (9) | 18.0 | 21.8 | 24.2 | 29.1 | 30.9 | 26.1 | 29.5 | 34.5 | 4.4 | 5.3 | 7.1 | 8.9 | 15.2 | 17.8 | 23 |
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 2
Valeurs caractéristiques - Bois sur Bois - 1 équerre - Plan de clouage 4
| Référence | Capacité de l’équerre | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur Bois - Plan de clouage 3 avec SIT | ||||||||||||||||
| Valeurs caractéristiques - Bois C24 - 1 équerre[kN] | Fixations | |||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | Aile A | Aile B | |||||||||||||
| CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | Qté | Qté | |
| ABCLT210 | 4.3 | 5.3 | 7 | 8.7 | 15 | 17.6 | 22.7 | 19.5 | 21.7 | 26 | 27.7 | 23.3 | 26.4 | 30.8 | 17.0 | 24.0 |
Valeurs caractéristiques - Bois sur Bois - 1 équerre - Plan de clouage 3 avec SIT
Valeurs Caractéristiques simplifiées - Connexion bois sur béton - 1 équerre - Plan de clouage 5
| Référence | Capacité de l’équerre | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Connexion bois sur béton - 1 équerre - Plan de clouage 4 | ||||||||||||||||||
| Fixations | Valeurs caractéristiques - Bois C24 - 1 équerre[kN] | |||||||||||||||||
| Aile B | Aile A | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Qté | Type | Qté | Type | CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 2.0 | M12 | 9.0 | CNA/CSA | - | - | - | - | 16.3 | 18.5 | 22 | 9.8 | 10.9 | 13.1 | 13.9 | 11.8 | 13.3 | 15.5 |
Valeurs Caractéristiques simplifiées - Connexion bois sur béton - 1 équerre - Plan de clouage 4
Valeurs Caractéristiques simplifiées - Connexion bois sur béton - 1 équerre - Plan de clouage 6
| Référence | Capacité de l’équerre | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Connexion bois sur béton - Plan de clouage 5 | ||||||||||||||||||
| Fixations | Valeurs caractéristiques - Bois CLT - 1 équerre[kN] | |||||||||||||||||
| Aile A | Aile B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Qté | Type | Qté | Type | CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CSA5.0x35Z[kN] | CNA4.0x50[kN] | CNA4.0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 26 (17) | CNA/CSA | 2.0 | M12 | 20.6 | 23.8 | 29.8 | 33.5 | min(47.9;32.0/kmod) | 32.0/kmod | 32.0/kmod | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 |
Valeurs Caractéristiques simplifiées - Connexion bois sur béton - 1 équerre - Plan de clouage 5
Téléchargements
Bibliothèque CAO et BIM
2D
3D
3D simplifié
Plan de clouage
ABCLT210
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
