CSA

Vis pour connecteurs

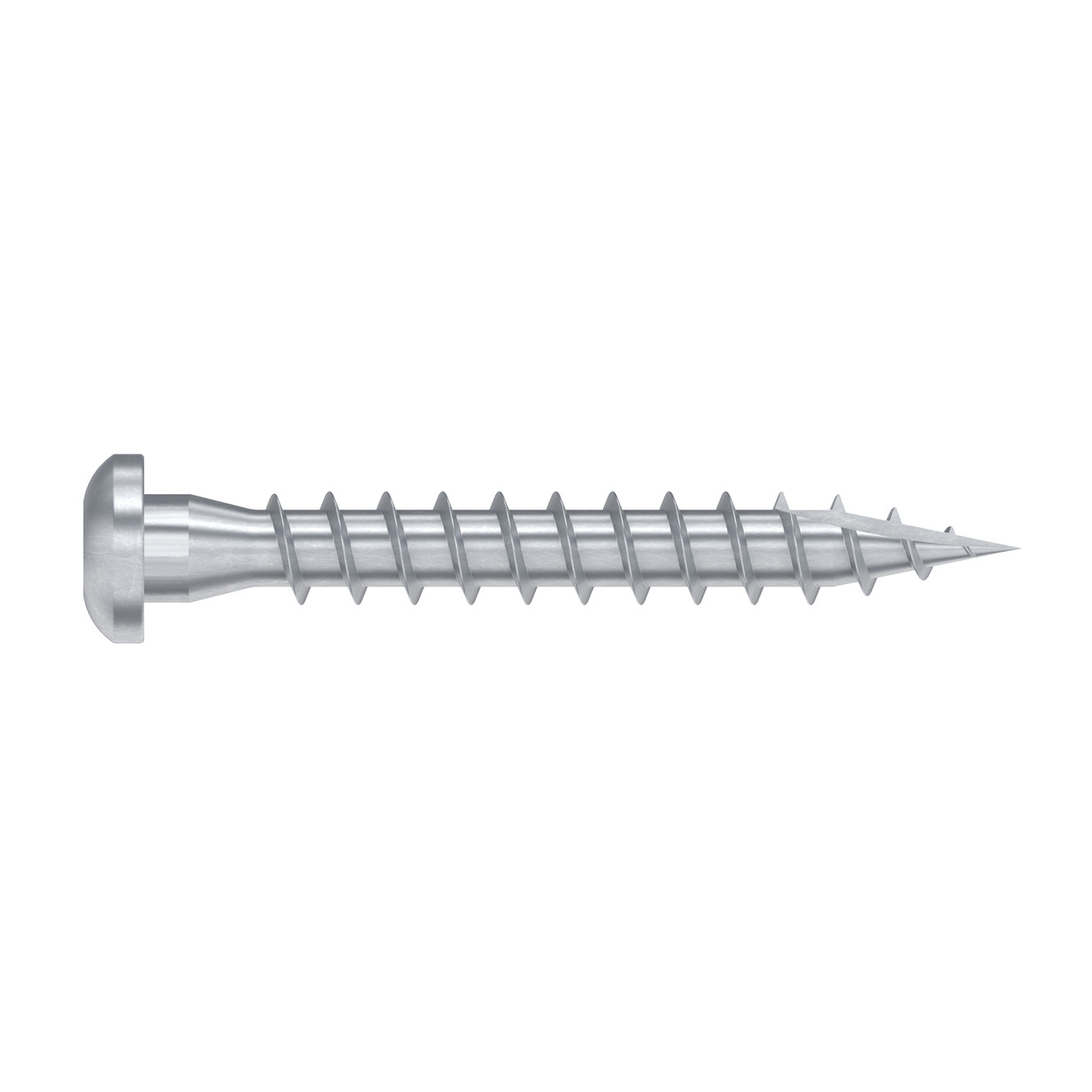

Ces vis Quik Drive® ont été étudiées pour faciliter la mise en oeuvre des équerres et des connecteurs. La tête conique assure un contact complet avec le connecteur, ce qui favorise la transmission des efforts. L'empreinte T permet de maintenir la vis lors du montage.

Marquage CE
ETA
Classe service 2
Intérieur
Acier électrozingué 12µm
Solid Wood

Présentation

Images

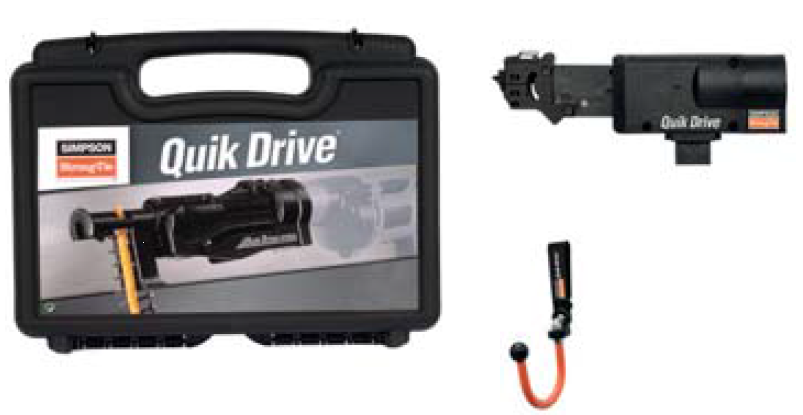

QDBPC50E

Caractéristiques

Matière

  • Acier électrozingué blanc.

Avantages

  • Forme conique sous tête : contact total de la pointe avec le connecteur,
  • Filetage spécifique au bois : pénétration facile et rapide,
  • Pas de fendage du bois,
  • Haute résistance à l‘arrachement,
  • Préconisée dans le cadre d'une résistance au feu d'une demi-heure,
  • Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
  • Pointe anti-fendage type 17 pour une meilleure amorce du vissage.

Application

Support

  • Porteur : bois massif, bois composite, lamellé collé,
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d'utilisation

  • Sabots de charpente,
  • Equerres d'assemblage,
  • Feuillards.

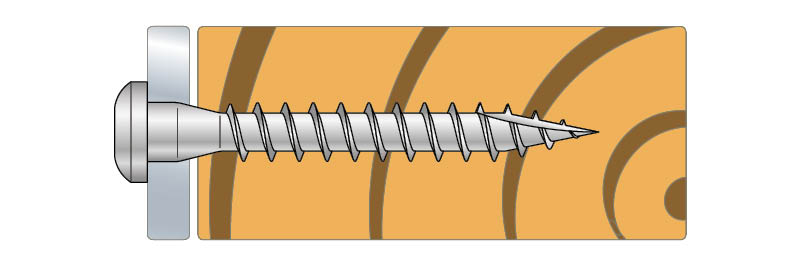

Installation

Couple max. vissage 5Nm

Données techniques

Dimensions

Dimensions

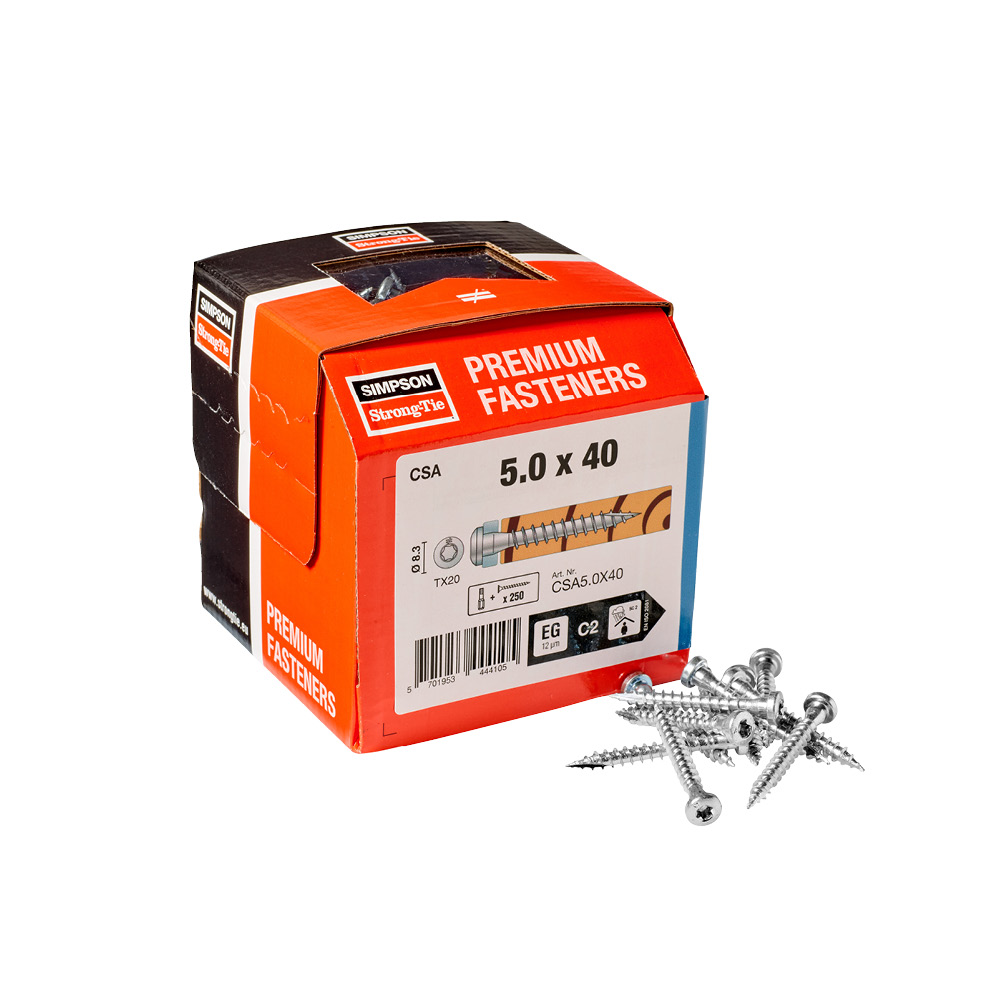

Références Dimensions fixations  [mm] Embout Quantité par boîte Outerbox
l lg d1 d dh
CSA5.0X2525193.154.858.3T-202502000
CSA5.0X3535293.154.858.3T-202502000
CSA5.0X4040343.154.858.3T-202502000
CSA5.0X5050443.154.858.3T-202502000
CSA5.0X8080743.154.858.3T-202002000

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d'acier de 2 mm. Pour déterminer la résistance des vis dans d'autres conditions de classe de bois et d'épaisseur d'acier, référez-vous à notre ETE-04/0013

Valeurs caractéristiques

Références Valeurs caractéristiques [kN]
Rax,k Rlat,k
CSA5.0X251.381.49
CSA5.0X352.111.99
CSA5.0X402.472.25
CSA5.0X503.22.63
CSA5.0X805.383.5

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d'acier de 2 mm. Pour déterminer la résistance des vis dans d'autres conditions de classe de bois et d'épaisseur d'acier, référez-vous à notre ETE-04/0013

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Produits associés

Téléchargements

  • Solid-Drive - Fixations pour assemblages structurels en bois

    Solid-Drive - Fixations pour assemblages structurels en bois

    Les fixations Solid-Drive facilitent le travail des ingénieurs et des poseurs. Leur conception haute performance améliore leurs valeurs de reprise de charges tout en diminuant leur temps d’installation, réduisant ainsi les coûts de main d’œuvre et de matériaux.
