ABR

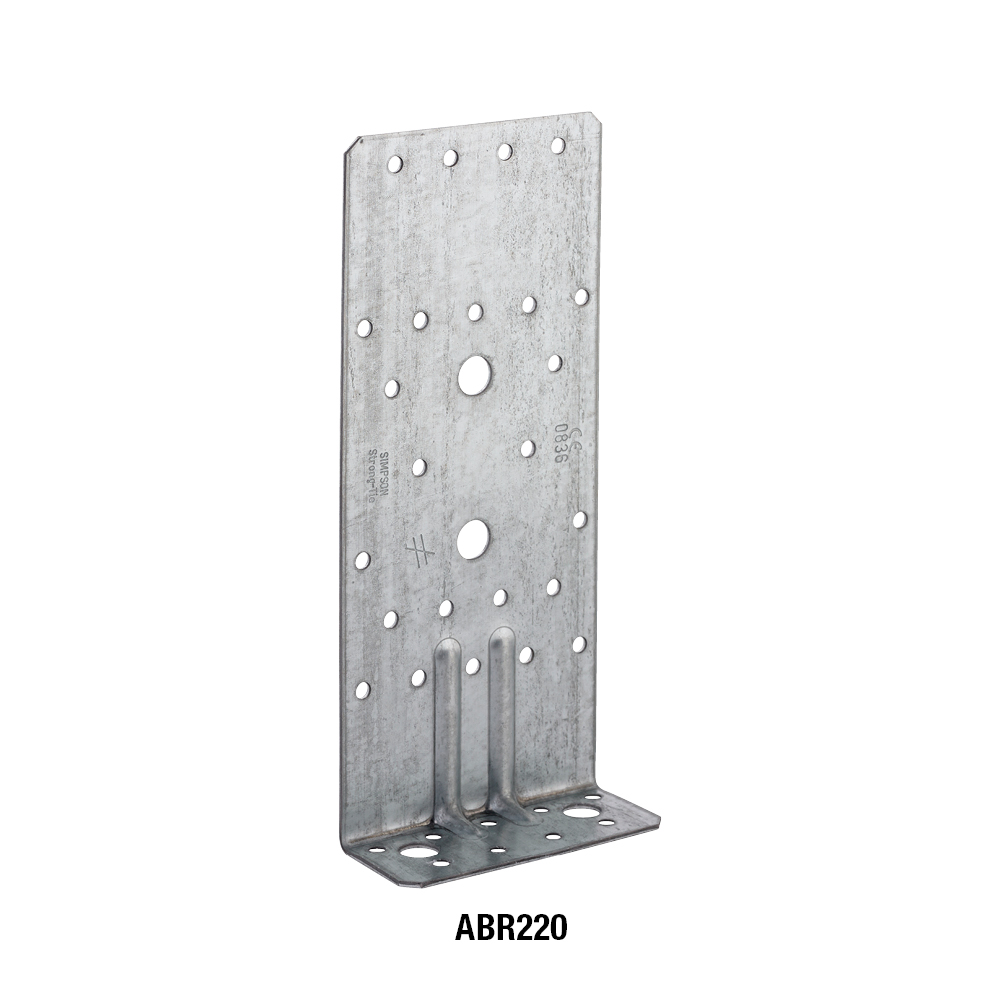

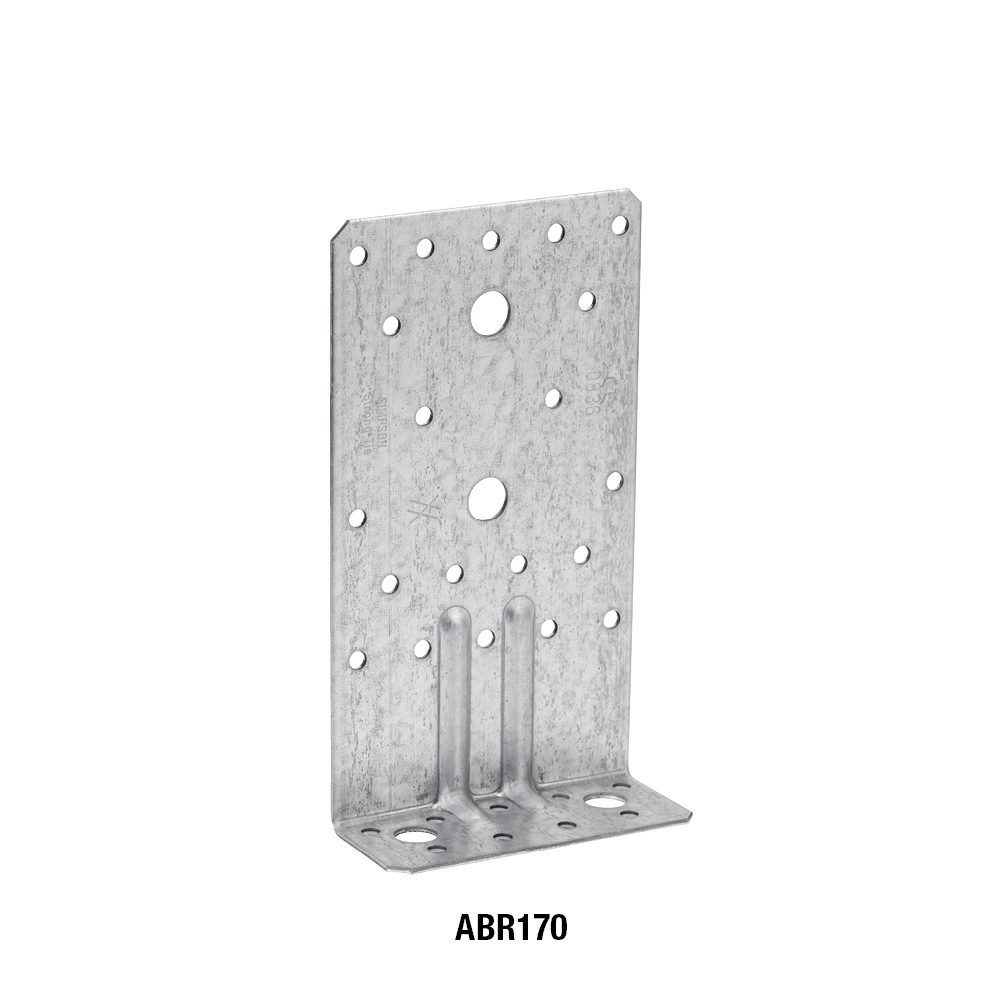

Equerre renforcée (170 220)

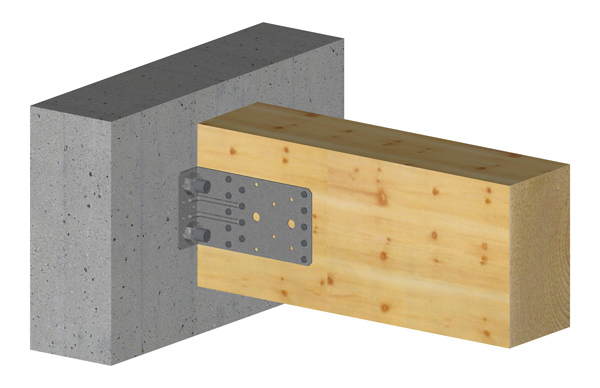

Les équerres renforcées ABR170 et ABR220 répondent à des applications structurelles telles que les assemblages bois-béton et plus particulièrement les solutions de façades.
Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Ø5 | Ø12 | Ø5 | Ø12 | |
| ABR170 | 170 | 40 | 95 | 2 | 20 | 2 | 9 | 2 |
| ABR220 | 220 | 40 | 95 | 2 | 24 | 2 | 9 | 2 |

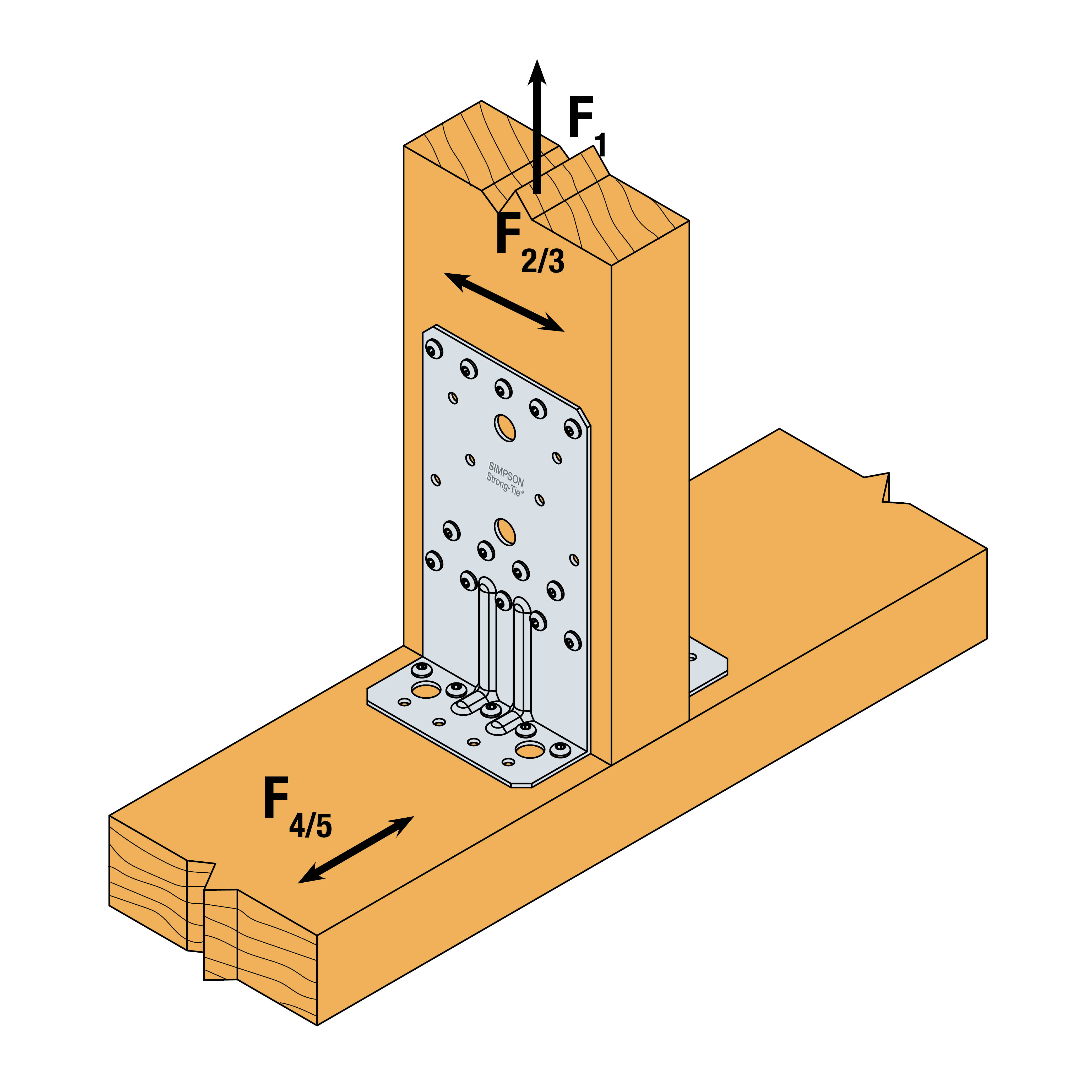

Valeurs Caractéristiques - Connexion bois sur bois
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2/3.k | R4/5.k | ||||
| Qté | Qté | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | 9 | 7.4 | min (9,8 ; 9,4/ kmod) | 16.4 | 19.7 | 9.6/kmod^0.2 | 9.6/kmod^0.2 |
| ABR220 | 14 | 9 | 7.4 | min (9,8 ; 9,4/ kmod) | 16.4 | 19.7 | 9.6/kmod^0.2 | 9.6/kmod^0.2 |
Dans les cas où les efforts F1 et/ou F2 sont appliqués sans les efforts F4/5, le nombre de pointes peut être réduit suivant l'ETE.

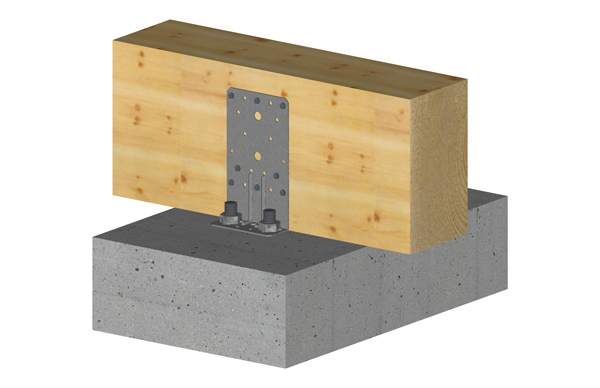

Valeurs Caractéristiques - Connexion bois sur support rigide
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4/5.k | ||||||
| Qté | Type | Qté | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | CNA | 2 | Ø10 | min. (33.0 ; 25.2/kmod) | min. (39.8 ; 25.2/kmod) | 19.7 | min. (23.8 ; 24.6/kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) |
| ABR220 | 14 | CNA | 2 | Ø10 | min. (33.0 ; 25.2/kmod) | min. (39.8 ; 25.2/kmod) | 19.7 | min. (23.8 ; 24.6/kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) |
b est l'épaisseur de la poutre portée.
e est l'excentricité de la force appliquée.
Référez-vous au schéma de l'Annexe C2, page 23 de notre ETE-06/0106.
Pour le calcul de R4/5, il convient d'utiliser: e ≥ 50 mm.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||
| Qté | Type | Qté | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | CNA | 2 | Ø10 | 28 | 28 | 19.7 | 23.8 |
| ABR220 | 14 | CNA | 2 | Ø10 | 28 | 28 | 19.7 | 23.8 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé
Referez-vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Valeurs Caractéristiques - Connexion bois sur façade
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois sur support rigide - 1 équerre [kN] | ||||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R6.k | |||||||||
| Qté | Type | Qté | Type | CNA4,0x35 | CNA4,0x40 | CNA4,0x50 | CNA4,0x35 | CNA4,0x40 | CNA4,0x50 | CNA4,0x35 | CNA4,0x40 | CNA4,0x50 | |
| ABR170 | 9 | CNA | 2 | M10 | 10.2 | min. (11,8 ; 12,1/kmod) | min.(14,9 ; 12,1/kmod) | 3.5 | 3.8 | 4.7 | min. (14,9; 11,0/kmod) | min. (16,5; 11,0/kmod) | min. (20; 11,0/kmod) |
| ABR220 | 9 | CNA | 2 | M10 | min. (14,3 ; 12,1/kmod) | min. (15,9 ; 12,1/kmod) | min. (19,4 ; 12,1/kmod) | 2.7 | 2.9 | 3.6 | min. (14,9; 9,0/kmod) | min. (16,5; 9,0/kmod) | min. (20; 9,0/kmod) |
Les capacités sont données pour 1 équerre, dans l'hypothèse où d'autres équerres ABR170 ou ABR220 seraient placées en quiconce sur le chevron.

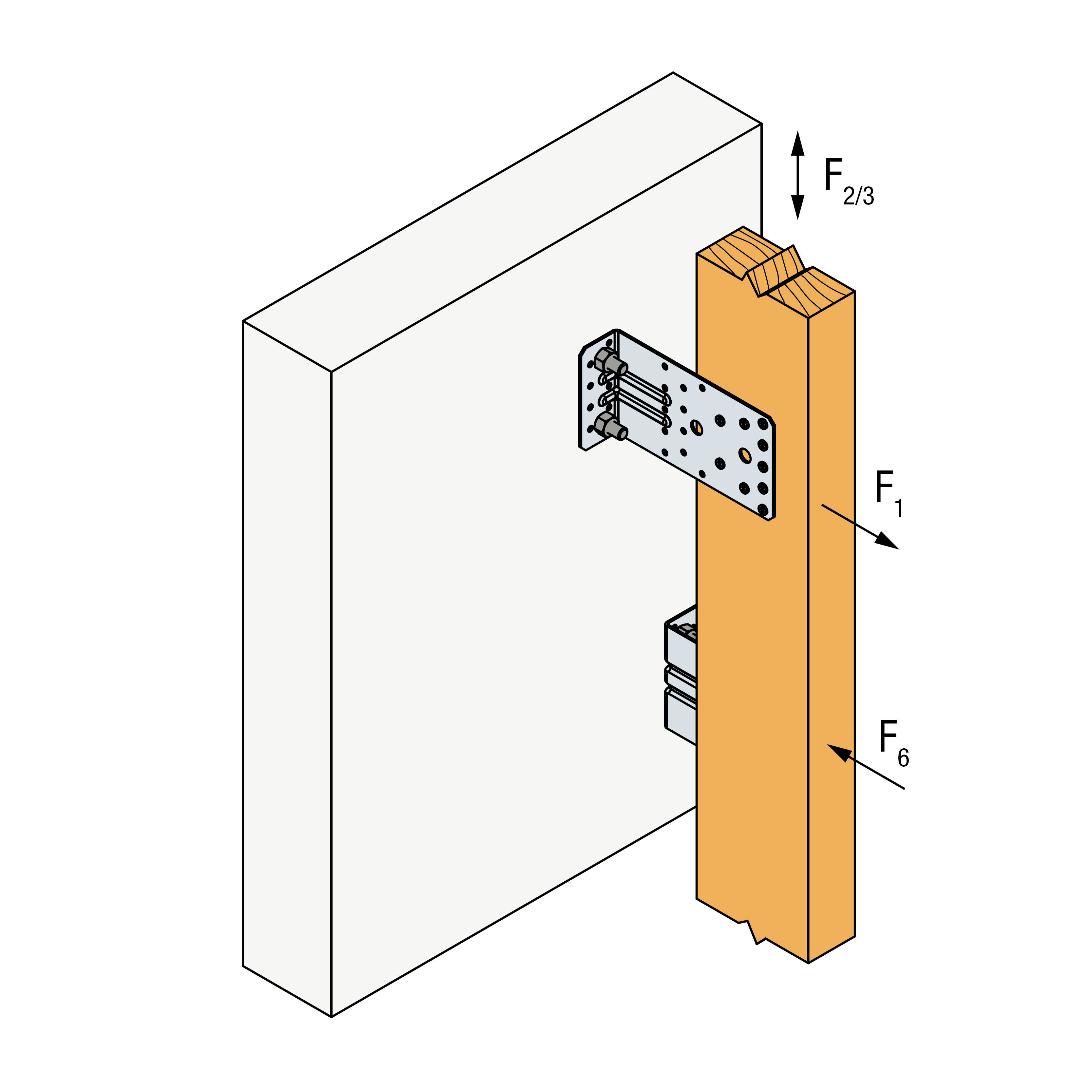

L'utilisateur a la possibilité de fixer l'équerre ABR170 ou ABR220 avec un seul boulon (le supérieur) sur le support et de pouvoir justifier la charge dans les directions F1 et F6. La résistance F1 est dans ce cas divisée par deux.

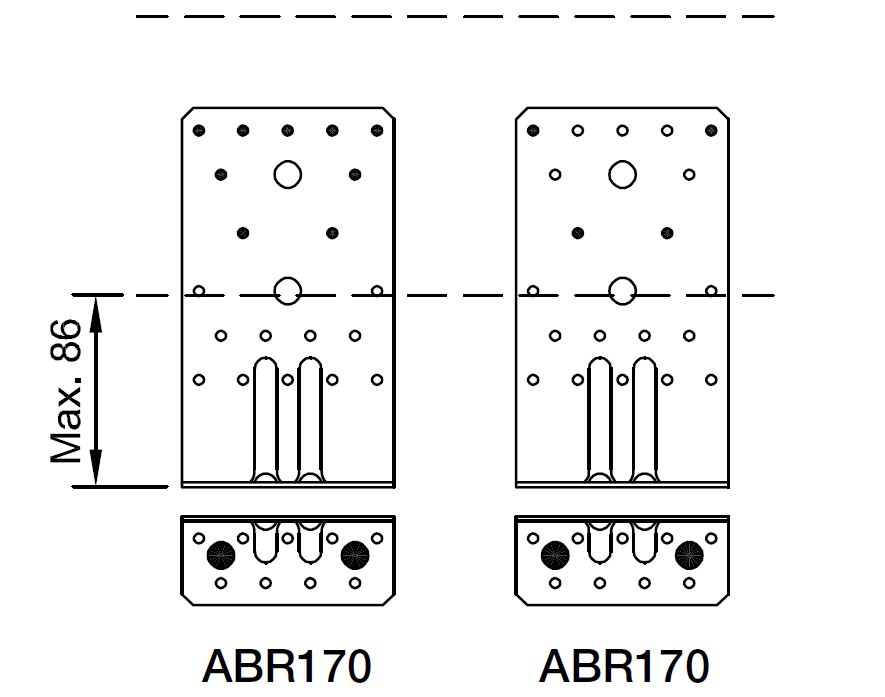

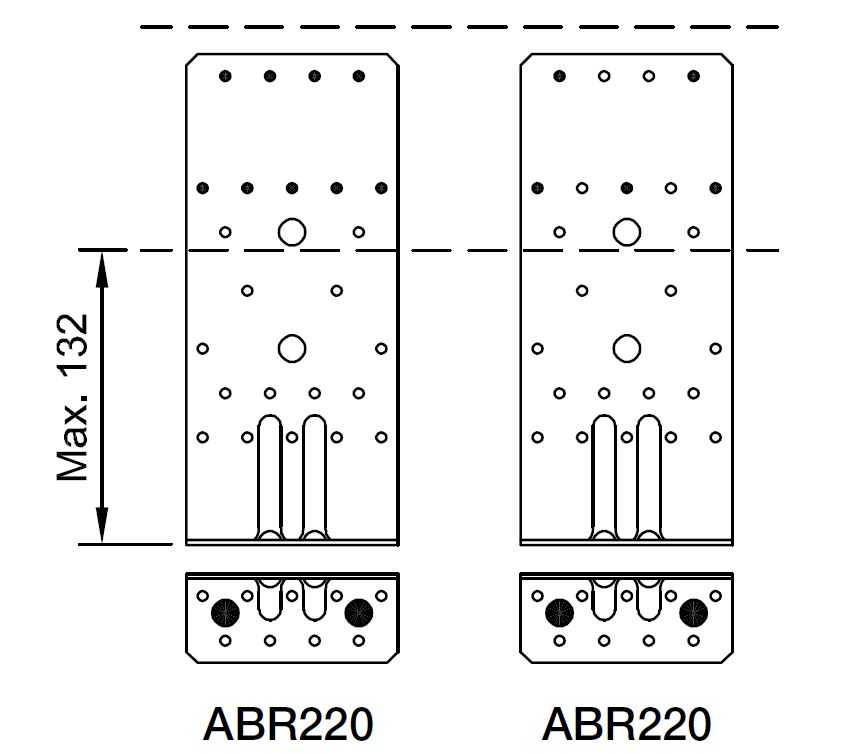

La distance entre la poutre et le support doit être inférieure à 86 mm pour l'ABR170 et inférieure à 132 mm pour l'ABR220.
Valeurs admissibles - Connexion bois sur façade - CSTB Cahier 3316
| Références | Valeurs admissibles - Connexion bois sur support rigide - CSTB Cahier 3316 | ||||||
|---|---|---|---|---|---|---|---|
| Fixations | Valeurs admissibles - Connexion bois sur support rigide - 1 équerre [daN] | ||||||
| Aile A | Aile B | R1,d | R2/3,d | ||||
| Qté | Type | Qté | Type | 1 mm | 3 mm | ||
| ABR170 | 9 | CSA | 1 | M10 | 450 | 67.7 | 76.3 |
| ABR220 | 9 | CSA | 1 | M10 | 450 | 33.3 | 80 |
Les capacité sont données pour une équerre, dans l'hypothèse où d'autres équerres ABR170 ou ABR220 seraient placées en quinconce sur le chevron.
Le boulon est placé dans le perçage supérieur de l'équerre ABR.
La distance entre le chevron et le support doit être inférieure à 86 mm pour l'ABR170 et inférieure à 132 mm pour l'ABR220.
Installation

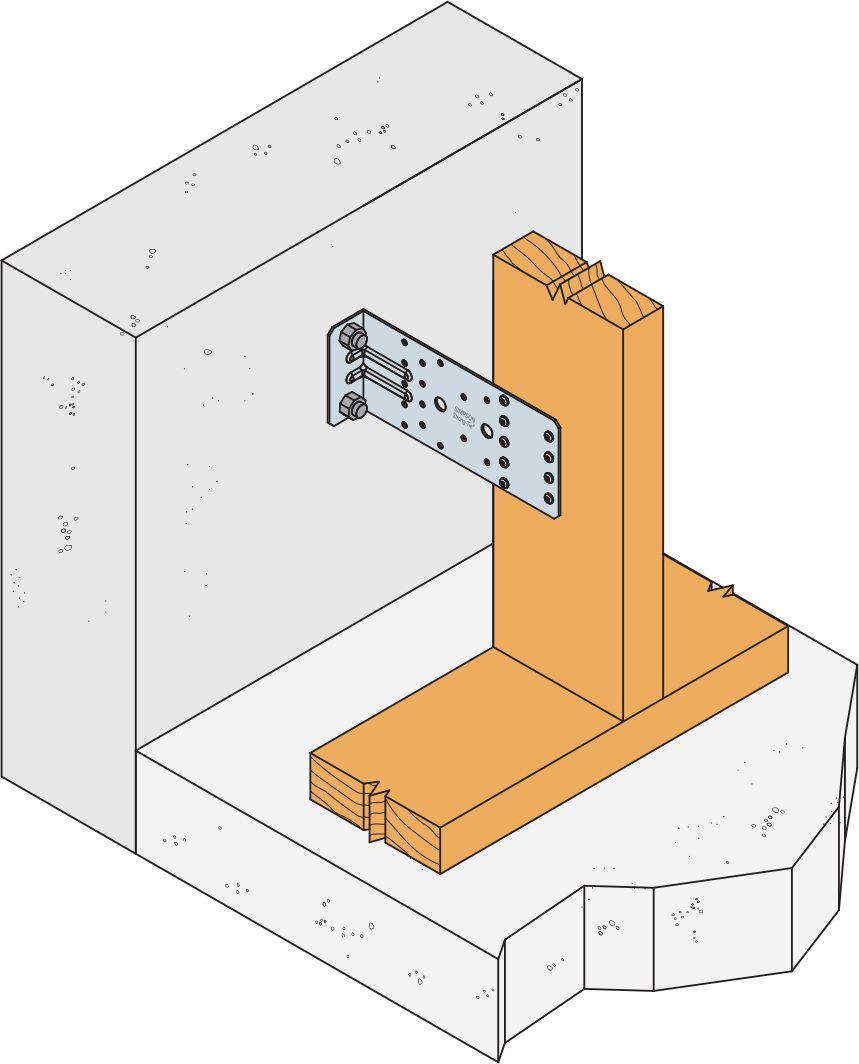

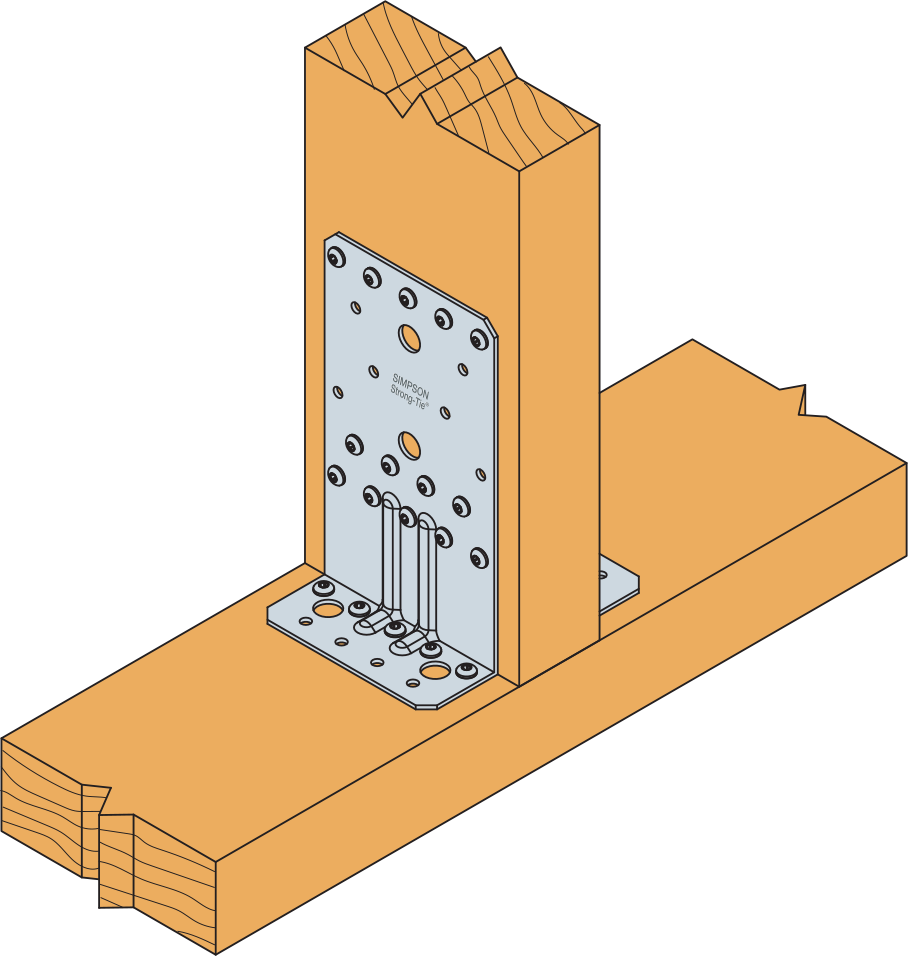

Montage
