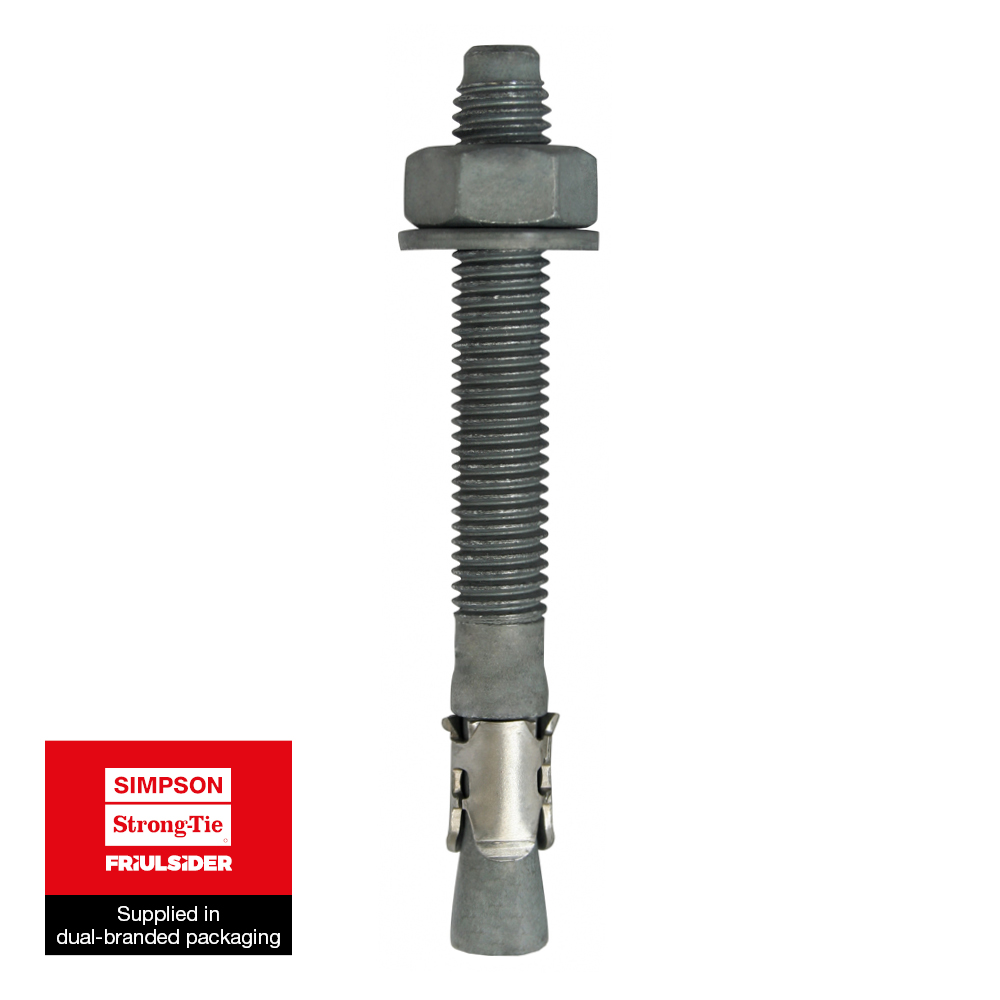

FM-753 3DG

Goujon d'ancrage pour extérieur

Le goujon d'ancrage FM-753 3DG est un système de fixation par expansion pour charges lourdes sur béton non fissuré, utilisable en intérieur ou extérieur grâce à son revêtement 3DG compatible avec les pièces galvanisées à chaud ou ZPRO.

Fiche technique

Marquage CE

ETA

3DG Coating

Fix Calc

Présentation

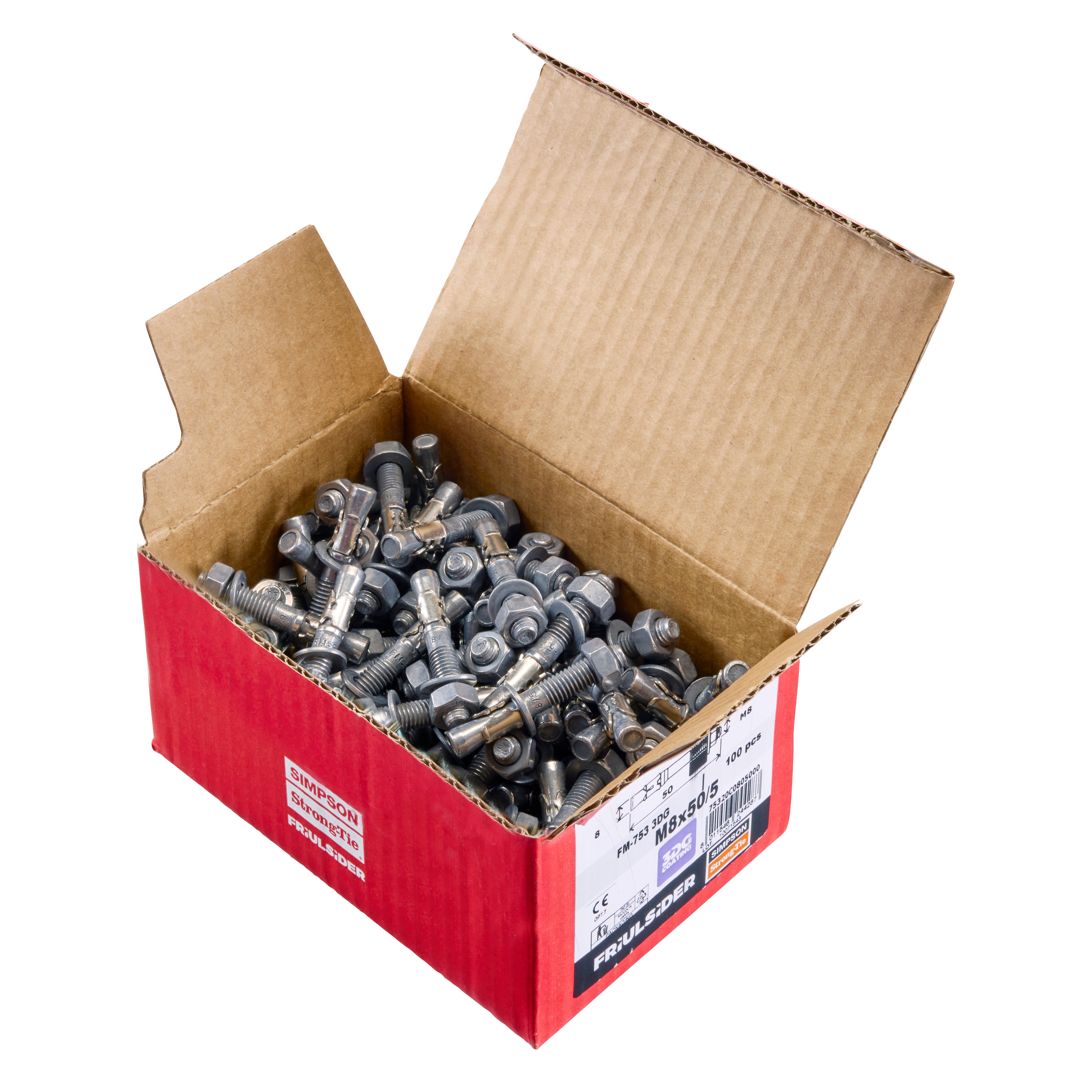

Images

Caractéristiques

Matière

Acier trempé,
Revêtement spécial anti-corrosion 3DG finition mat,
Bague d'expansion en inox A4 pour une adhérence maximale sur les parois du perçage.

Avantages

Gains de temps de pose
Montage au travers de l'élément à fixer, Ø de perçage = Ø de cheville
Expansion immédiate,
Ecrou et rondelle prémontés
épaisseur accrue des 3 segments d'expansion
Six dents inox pour une plus grande adhérence aux parois du perçage,

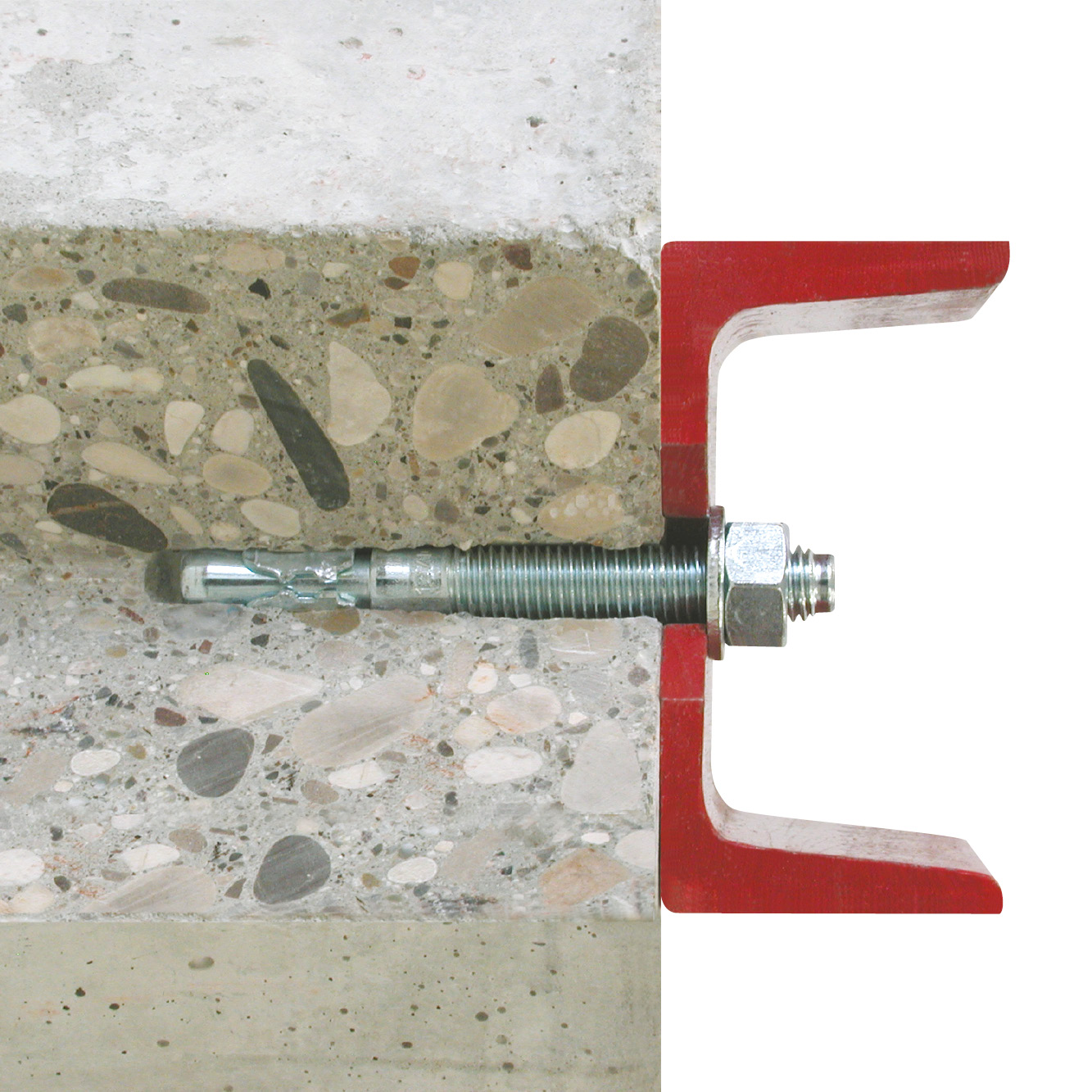

Application

Domaines d'utilisation

Fixations structurelles,
Façades,
Garde-corps,
Equerres de bardage ITE, sabots de charpente,
Charges statiques ou quasi-statiques.
Gamme de connecteurs ZPRO

Supports

Béton non fissuré,

Données techniques

Dimensions

Dimensions

Références	Réference produit	Dimensions [ØxL] [mm]	Thread length	Ep. max [t_fix,max] pce à fixer avec prof. d'ancrage standard [h_ef,STD] [mm]	Ep. max [t_fix,max] pce à fixer avec prof. d'ancrage réduite [h_ef,RED] [mm]	Ø max perçage pce à fixer [d_f] [mm]	Ø perçage [d_o] x profondeur [h₁] dans le support [mm]	Ep. mini du support [hmin] [mm]	Profondeur d'ancrage standard [h_ef,STD] [mm]	Couple de serrage [Tinst] [Nm]	Qté par boîte	Qté par surconditionnement
75320C0806500	FM-753 3DG	M8x65	38	7	(15)	9	8x60	100	40	15	100	1000
75320C1007500		M10x75	43	5	(20)	12	10x70	100	50	25	50	500
75320C1211000		M12x110	68	20	(35)	14	12x85	120	60	50	50	200

^*Short series with reduced embedment depth

Valeurs de calcul - cheville isolée - pas de distance aux bords

Références	Dimensions [ØxL] [mm]	Réference produit	Valeurs de calcul - cheville isolée - pas de distances aux bords
			Valeurs de calcul - Béton non fissuré
			Traction - N_Rd				Cisaillement - V_Rd^(1-2)				Moment de flexion M_Rd [Nm]
			C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	Moment de flexion M_Rd [Nm]
75320C0806500	M8x65	FM-753 3DG	8	-	-	-	5.4	-	-	-	-
75320C1007500	M10x75	FM-753 3DG	8	-	-	-	9.3	-	-	-	-
75320C1211000	M12x110	FM-753 3DG	15.2	-	-	-	13.4	-	-	-	-

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Recommended capacities - single anchor - no edge distances

Références	Réference produit	Dimensions [ØxL] [mm]	Recommended loads - Non-cracked concrete
			Tension - N_zul				Shear - V_zul				Bending moment M_zul [Nm]
			C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	Bending moment M_zul [Nm]
75320C0806500	FM-753 3DG	M8x65	5.7	6.1	6.5	6.8	4.4	4.4	4.4	4.4	11.4
75320C1007500	FM-753 3DG	M10x75	5.7	6.3	6.8	7.4	6.6	6.6	6.6	6.6	23.3
75320C1211000	FM-753 3DG	M12x110	11.2	12.3	13.4	14.6	9.6	9.6	9.6	9.6	34.3

1) In case of interaction of tension and shear loads (lever arm) as well as in case of anchor groups and/or edge influence, a design according to ETAG 001, Annex C, Design Method A (Aug. 2010) or
CEN/TS 1992-4-4 shall be carried out taking into account the entire European Technical Assessment ETA-13/0367.
2) The load data take into account the partial safety factors of the resistances given in the European Technical Assessment ETA-13/0367 and a partial safety factor of the
The values given assume unreinforced or normally reinforced concrete with a spacing of the reinforcing bars s ≥ 15 cm or s ≥ 10 cm with a diameter of the reinforcing bars ds ≥ 15 cm.
rebar diameter ds ≤ 10 mm.

Installation

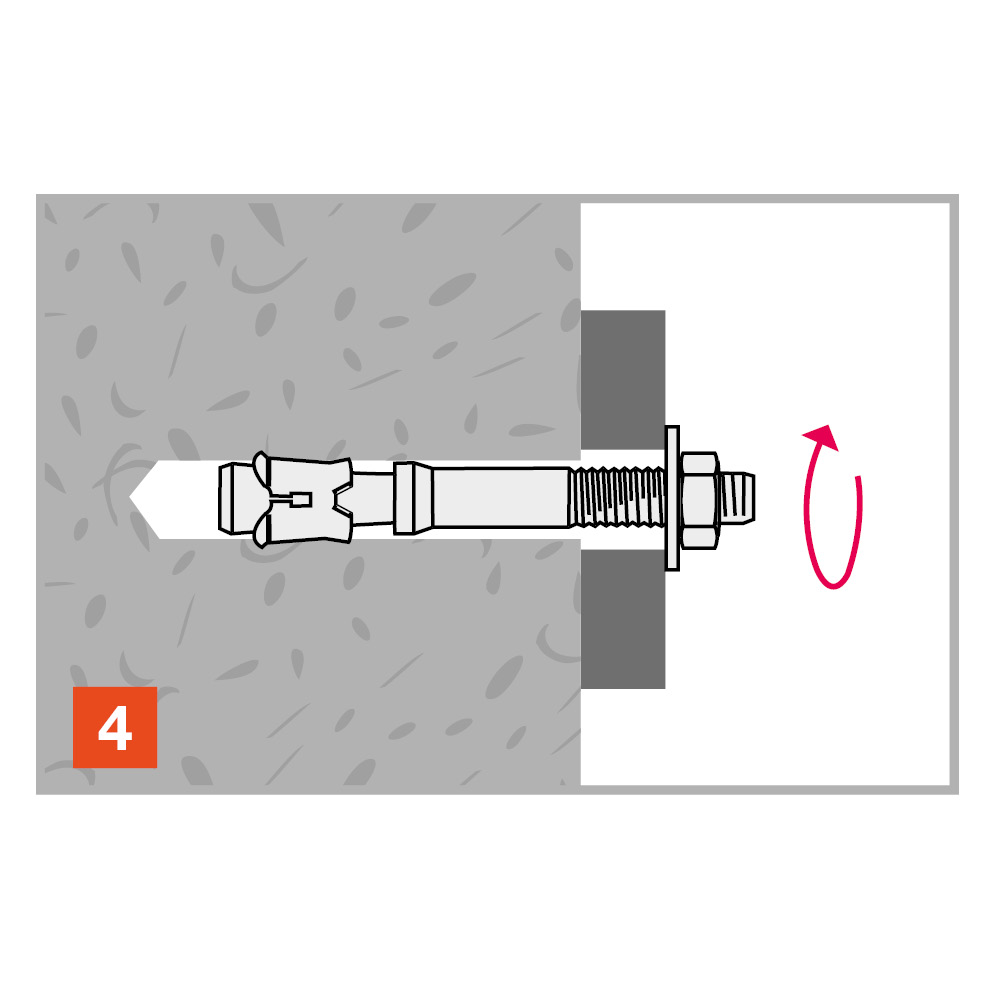

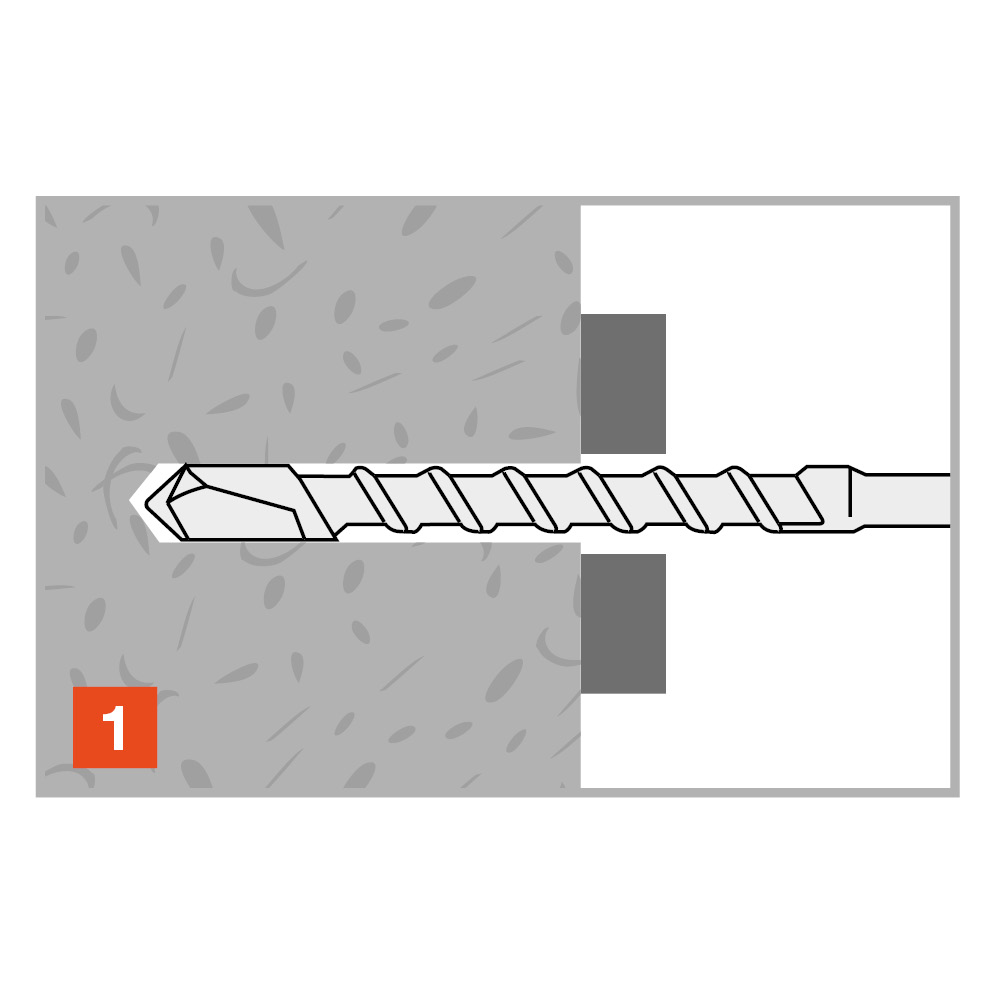

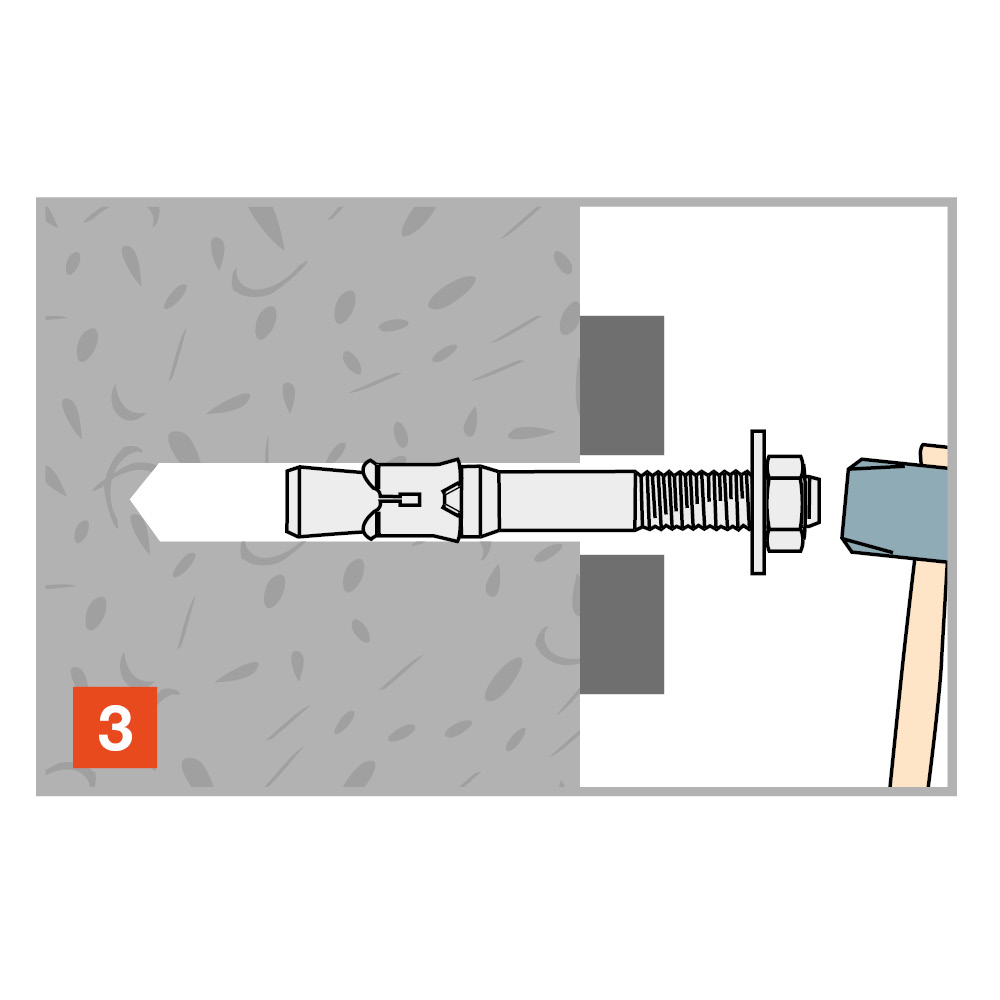

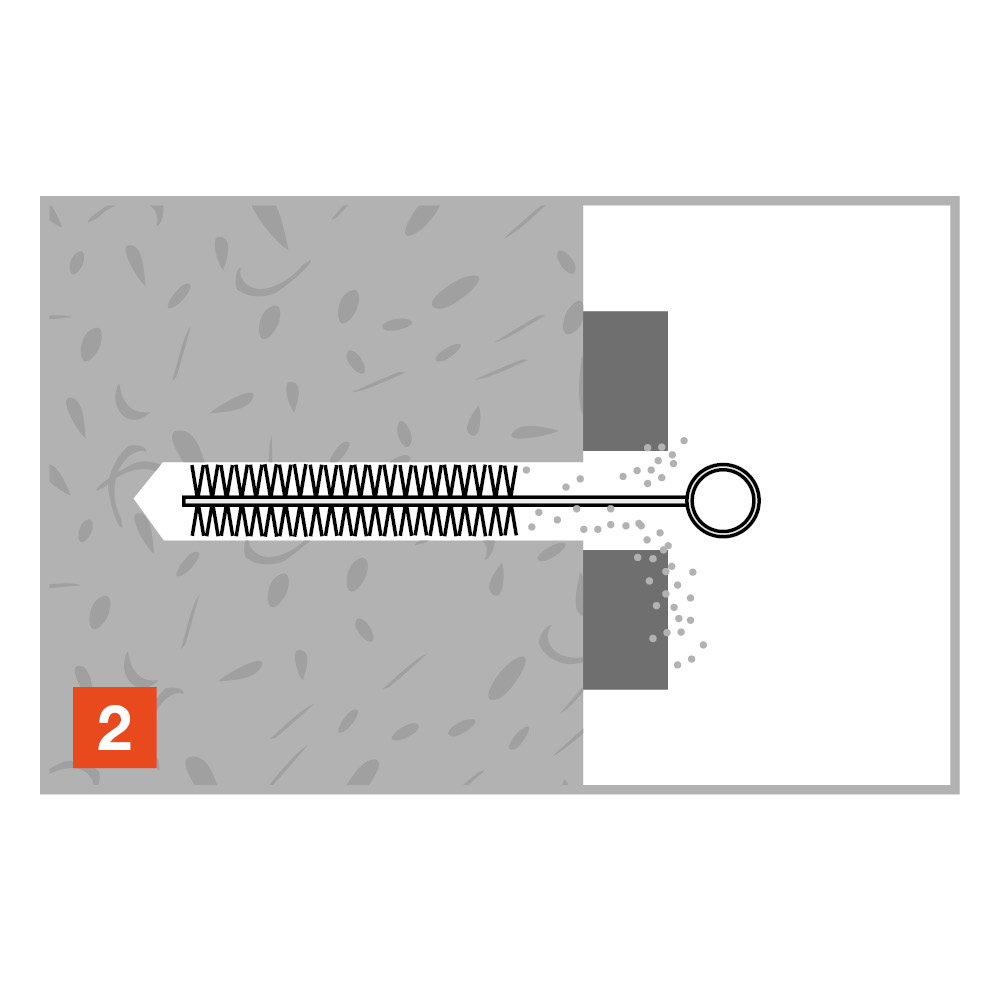

Montage

Entraxes et distances aux bords

Références	Entraxes et distances aux bords
Références	Réference produit	Dimensions [ØxL] [mm]	Distance au bord mini [cmin] [mm]	Dist. entraxes mini [smin] [mm]	Dist. entraxes caractéristiques [scr,N] [mm]	Distance au bord caractéristique [ccr,N] [mm]
75320C0806500	FM-753 3DG	M8x65	55	55	120	60
75320C1007500	FM-753 3DG	M10x75	55	55	150	75
75320C1211000	FM-753 3DG	M12x110	90	90	180	90

* Not included in the approval

Données de montage

Références	Données de montage
Références	Réference produit	Dimensions [ØxL] [mm]	Ø perçage [d0] [mm]	Prof. min. de perçage [h1] [mm]	Ø perçage dans pce à fixer (au travers) [df] [mm]	Ouverture de clé sur plat [SW] [SW] [mm]	Couple de serrage [Tinst] [Nm]	Prof. ancrage [hef] [mm]	Ep. mini du support [hmin] [mm]
75320C0806500	FM-753 3DG	M8x65	8	60	9	13	15	40	100
75320C1007500	FM-753 3DG	M10x75	10	70	12	17	25	50	100
75320C1211000	FM-753 3DG	M12x110	12	85	14	19	50	60	120
