Equerre structurelle

L'équerre AG répond à des applications structurelles dans la charpente et la maison à ossature bois.

Fiche technique

Marquage CE

ETA

Acier galvanisé Z275

Classe service 2

EPD

Intérieur

Connector Selector

Présentation

Images

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

Grande rigidité,
Polyvalence d'applications...

Application

Support

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

Fixation de fermettes,
Lisses et montants de bardage,
Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Autre		Dimensions[mm]				Perçages Aile A[mm]			Perçages Aile B[mm]
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	Ep.[mm]	Rond			Rond
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	Ep.[mm]	Ø5[mm]	Ø8.5[mm]	Ø11[mm]	Ø5[mm]	Ø8.5[mm]	Ø11[mm]
AG40312	100.0	0.18	119	91	40	3	10	1	2	6	1	1

Valeurs Caractéristiques - Bois sur bois

Dimensions

Référence	Capacité de l’équerre

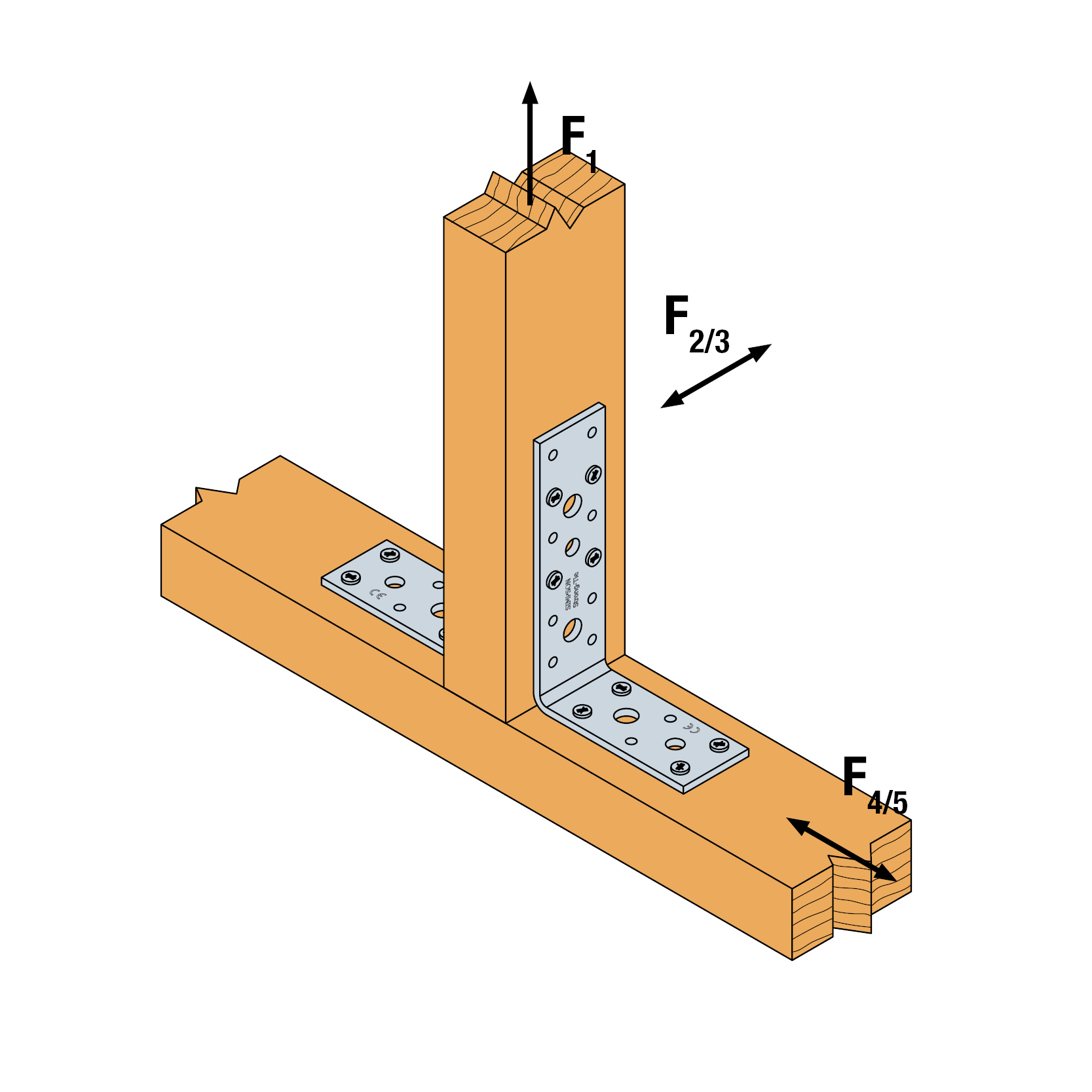

	Valeurs Caractéristiques - Connexion bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres[kN]
	Aile A	Aile B	R₁,ₖ		R₂,ₖ=R₃,ₖ[kN]		R4/5,k
	Qté	Qté	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AG40312	4	4	2.5	4.3	3	4.3	1.1	1.6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
Vis CSA Ø5.0x35 ou CSA Ø5.0x40
Boulons

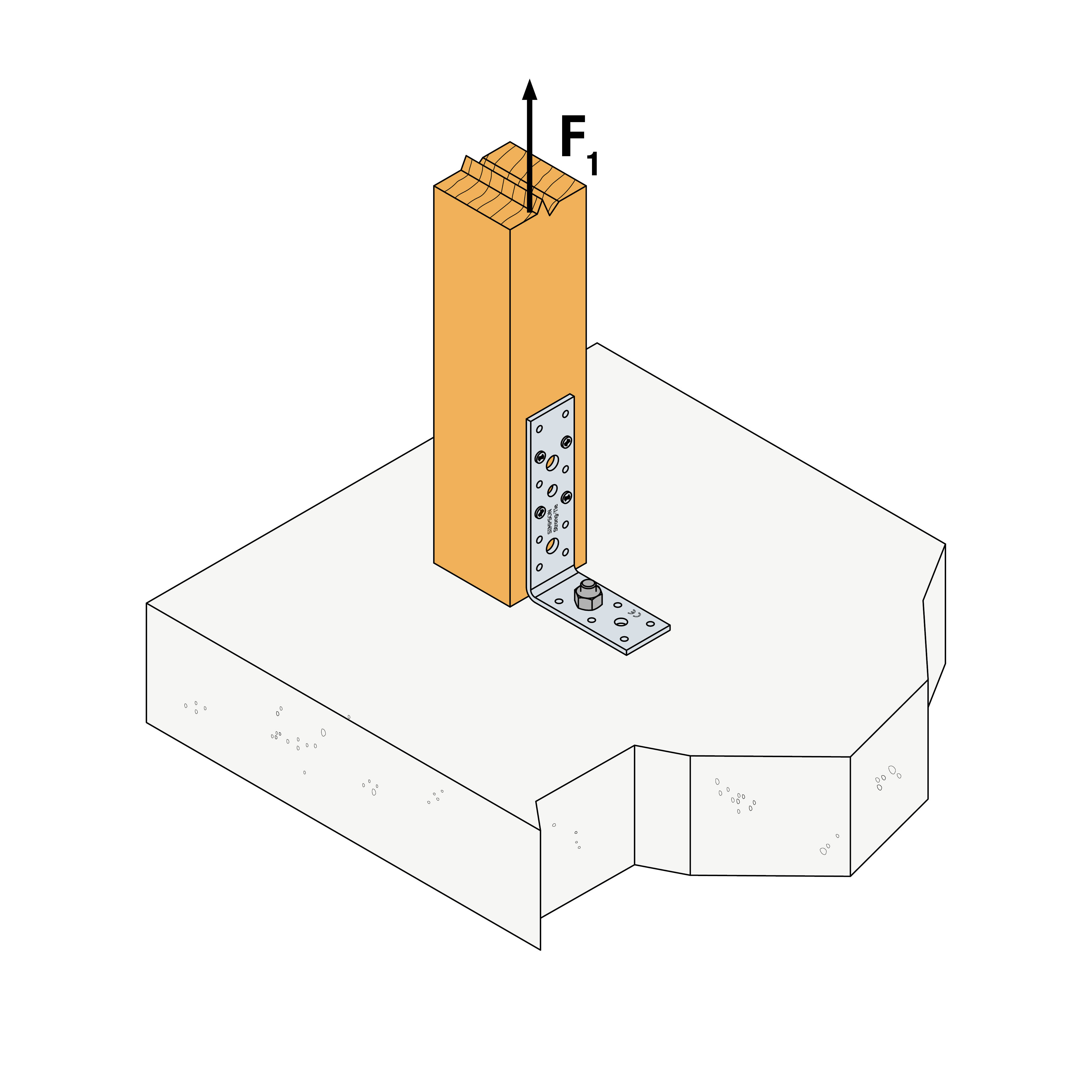

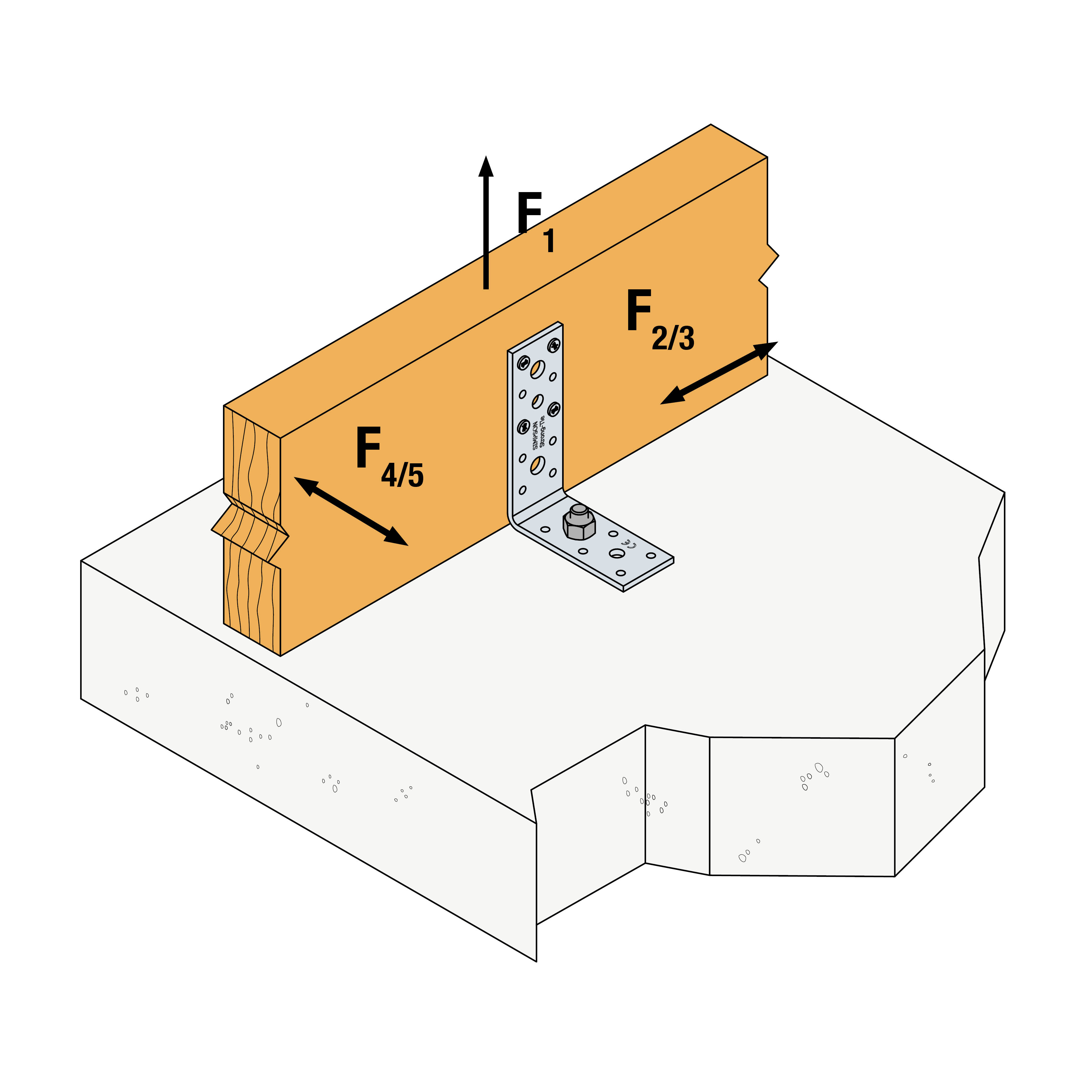

Sur béton :
Support béton :

Cheville mécanique : goujon FM753 EVO Ø8 ou Ø10 suivant le perçage utilisé
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130

Sur acier :

Boulons Ø10 mm.

Installation

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
