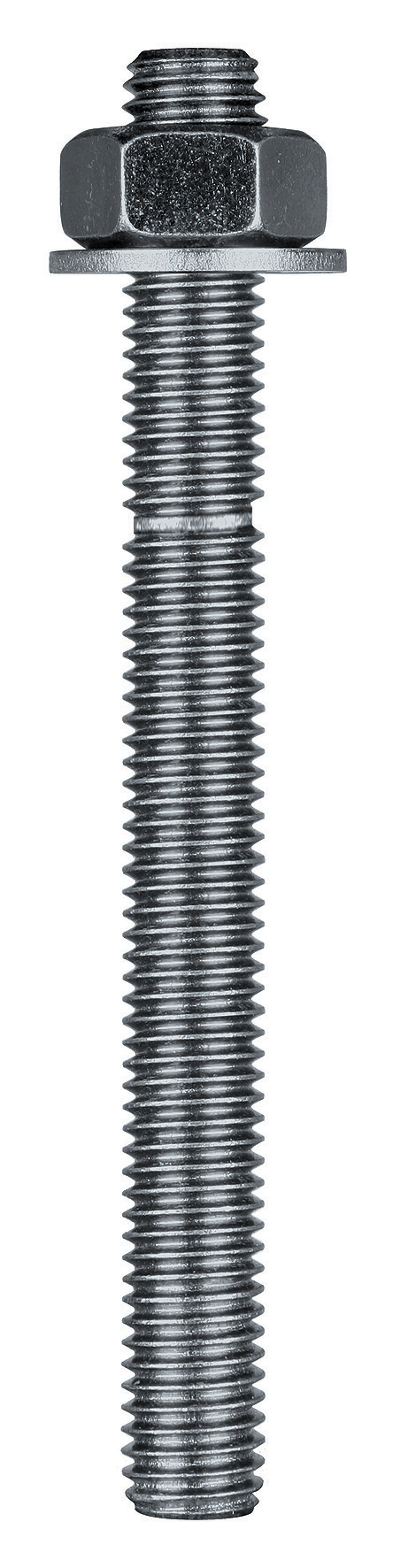

LMAS

Tige filetée prédécoupée

Les tiges filetées LMAS sont utilisées en complément des résines de scellement chimique Poly-GP, Poly-GPG, AT-HP et SET-XP.

Fiche technique
Classe service 2
Acier électrozingué
Intérieur

Présentation

Caractéristiques

Matière

  • Acier électrozingué (classe 5.8)

Avantages

  • Marquage pour un positionnement optimal,
  • Diamètres disponibles : M8 à M20.

Application

Support

  • Béton non fissuré,
  • Pierre naturelle dure...

Domaines d'utilisation

  • Racks,
  • Machines-outils,
  • Portails,
  • Stores,
  • Gardes-corps,
  • Sabots de charpente, pieds de poteaux...

Données techniques

Dimensions


Dimensions

Références Code article Dimensions [mm] Données de mise en oeuvre [mm]
Ø filetage Longueur Ep. max pce à fixer [tfix] Ø max. pce à fixer [df] Profondeur d ancrage [heff] Diamètre perçage x prof. mini perçage [deff x hf]
LMAS M8-95/20LMAS0810064020M89520106410 x 64
LMAS M10-120/25LMAS1012080025M1012025128012 x 80
LMAS M10-155/60LMAS1012080060M1015560128012 x 80
LMAS M12-150/35LMAS1214096035M1215035149614 x 96
LMAS M12-185/70LMAS1214096070M1218570149614 x 96
LMAS M12-250/120LMAS12140096120M12250120149614 x 96
LMAS M16-170/20LMAS1618128020M16170201812818 x 128
LMAS M16-200/50LMAS1618128050M16200501812818 x 128
LMAS M20-240/50LMAS2022160050M20240502216022 x 160

Installation

Montage

Mise en oeuvre

  • La tige filetée est mise en charge à l’issue du temps de durcissement de la résine.
  • La résistance de la liaison tige / mortier / béton dépend de la qualité du nettoyage du trou.
