AT-HP PLUS

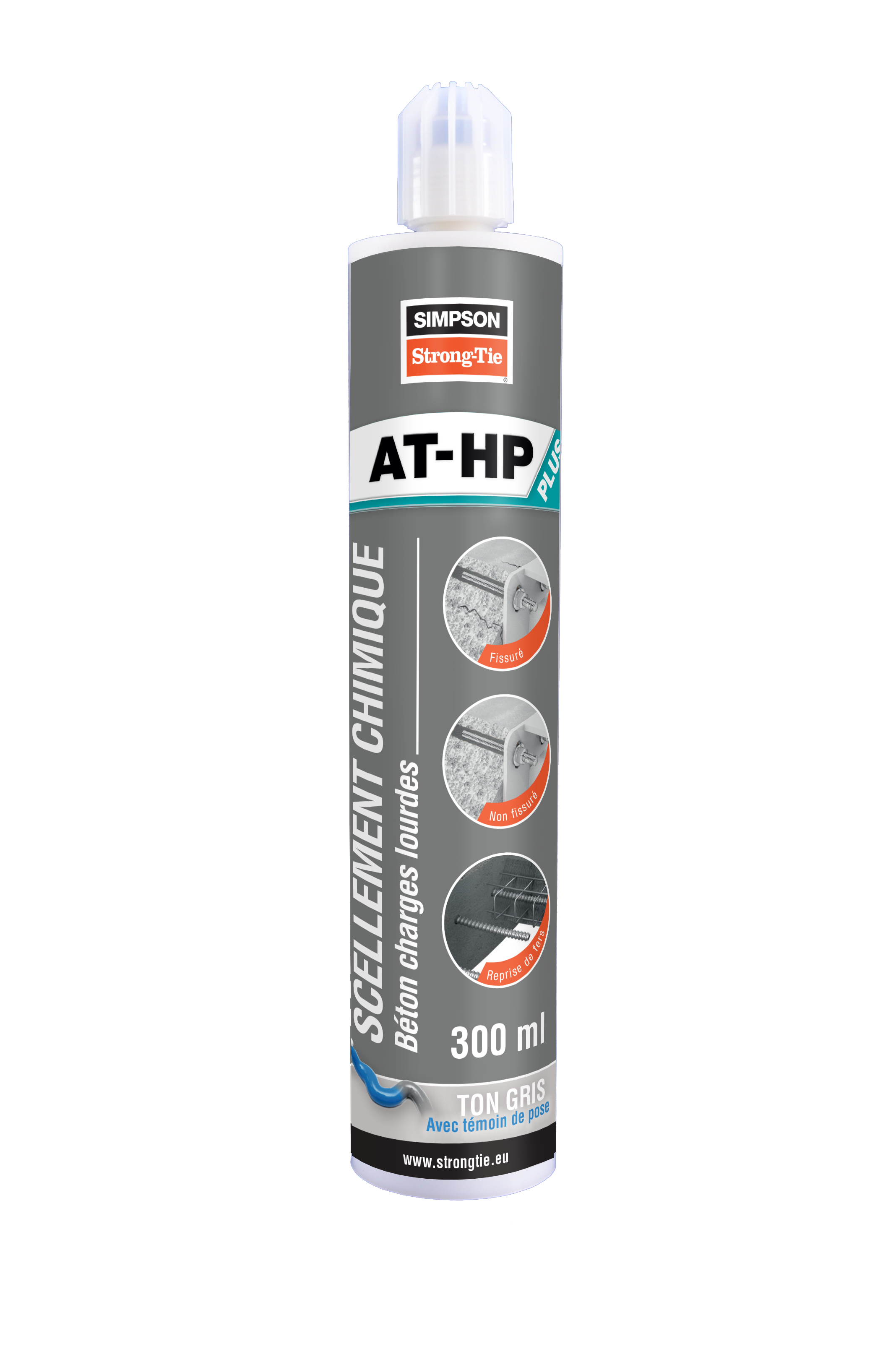

Résine béton charges lourdes avec témoin de pose

L'AT-HP PLUS est une résine béton charges lourdes, préconisée pour la fixation haute performance de tiges filetées ou de fers à béton dans le béton fissuré et non fissuré de C20/25 à C50/60.

Fiche technique

Marquage CE

ETA

Feu R 30

Intérieur

Exterieur

Dist. bord et entraxe faible

Présentation

Images

Caractéristiques

Matière

Résine methacrylate
Tige filetée: acier électrozingué et inox A4-70

Avantages

Témoin de pose: gain de temps et sécurité de pose. Le temps de prise ne se calcule plus, il se voit,
Valeur d'adhérence élevée dans le béton,
Utilisable en eau potable: certification WRAS,
2 buses fournies.

Autres

at-hp-wras-2005534.pdf (68.34 KB)

2021-02-15

wras-athp.pdf (67.99 KB)

r-at-hp-plus-comp-a-pub-sds-prod-fr-fr.pdf (309.22 KB)

r-at-hp-plus-comp-b-pub-sds-prod-fr-fr.pdf (274.97 KB)

Application

Support

Béton fissuré et non fissuré : M8 à M30 (charges statiques et quasi statiques, béton sec ou humide),
Fer à béton Ø8 à Ø32 (charges statiques et quasi statiques, exposition au feu R180).

Domaines d'utilisation

Fixation de garde-corps, grilles, pares-soleil,
Extension de balcons,
Poutres et poteaux béton,
Fixation de poutres métalliques, ponts roulants et échaffaudages...

Données techniques

Références

Références	Information produit
Références	Couleur grise	Couleur beige	Quantité [ml]	Poids [kg]	Quantité par carton [pcs]
ATHP300PLUSG-FR	x	-	300	0.575	12
ATHP420PLUSG-FR	x	-	420	0.828	12

Résistance design - Traction - NRd [kN] – hef = 8d – Acier 5.8

Références	Résistance design – h_ef = 8d – Acier 5.8
	Traction - N_Rd [kN]
	Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	-	10.7	12	12	12
AT-HP PLUS + LMAS M10	-	-	-	-	15.9	17.8	19.3	19.3
AT-HP PLUS + LMAS M12	8.4	8.8	9	9.2	21.7	24.3	26.7	28
AT-HP PLUS + LMAS M16	15	15.6	16.1	16.4	34.3	38.4	42.2	44.6
AT-HP PLUS + LMAS M20	-	-	-	-	50.2	56.3	61.8	65.3
AT-HP PLUS + LMAS M24	-	-	-	-	67.5	75.6	83.1	87.8

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 12d – Acier 5.8

Références	Résistance design – h_ef= 12d – Acier 5.8
	Traction - N_Rd [kN]
	Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	-	12	12	12	12
AT-HP PLUS + LMAS M10	-	-	-	-	19.3	19.3	19.3	19.3
AT-HP PLUS + LMAS M12	12.7	13.2	13.5	13.8	28	28	28	28
AT-HP PLUS + LMAS M16	22.5	23.4	24.1	24.5	51.4	52.7	52.7	52.7
AT-HP PLUS + LMAS M20	-	-	-	-	75.4	82	82	82
AT-HP PLUS + LMAS M24	-	-	-	-	101.3	113.4	118	118

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 8d – Acier inox A4-70

Références	Résistance design – h_ef = 8d – Acier inox A4-70
	Traction - N_Rd [kN]
	Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	-	10.7	12	13.2	13.9
AT-HP PLUS + LMAS M10	-	-	-	-	15.9	17.8	19.6	20.7
AT-HP PLUS + LMAS M12	8.4	8.8	9	9.2	21.7	24.3	26.7	28.2
AT-HP PLUS + LMAS M16	15	15.6	16.1	16.4	34.3	38.4	42.2	44.6
AT-HP PLUS + LMAS M20	-	-	-	-	50.2	56.3	61.8	65.3
AT-HP PLUS + LMAS M24	-	-	-	-	67.5	75.6	83.1	87.8

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 12d – Acier inox A4-70

Références	Résistance design – hef = 12d – Acier inox A4-70
	Traction - N_Rd [kN]
	Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	-	13.9	13.9	13.9	13.9
AT-HP PLUS + LMAS M10	-	-	-	-	21.9	21.9	21.9	21.9
AT-HP PLUS + LMAS M12	12.7	13.2	13.5	13.8	31.6	31.6	31.6	31.6
AT-HP PLUS + LMAS M16	22.5	23.4	24.1	24.5	51.4	57.6	58.8	58.8
AT-HP PLUS + LMAS M20	-	-	-	-	75.4	84.4	92	92
AT-HP PLUS + LMAS M24	-	-	-	-	101.3	113.4	124.6	131.7

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement – VRd [kN] – hef = 8d – Acier 5.8

Références	Résistance design – h_ef = 8d – Acier 5.8
	Cisaillement - V_Rd [kN]
	Béton fissuré			Béton non fissuré
	C20/25	C30/37	C40/50	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	7.2	7.2	7.2	7.2
AT-HP PLUS + LMAS M10	-	-	-	12	12	12	12
AT-HP PLUS + LMAS M12	16.8	16.8	16.8	16.8	16.8	16.8	16.8
AT-HP PLUS + LMAS M16	30	31.2	31.2	31.2	31.2	31.2	31.2
AT-HP PLUS + LMAS M20	-	-	-	48.8	48.8	48.8	48.8
AT-HP PLUS + LMAS M24	-	-	-	70.4	70.4	70.4	70.4

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement – VRd [kN] – hef = 12d – Acier 5.8

Références	Résistance design – h_ef = 12d – Acier 5.8
	Cisaillement - V_Rd [kN]
	Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	-	7.2	7.2	7.2	7.2
AT-HP PLUS + LMAS M10	-	-	-	-	12	12	12	12
AT-HP PLUS + LMAS M12	16.8	16.8	16.8	16.8	16.8	16.8	16.8	16.8
AT-HP PLUS + LMAS M16	31.2	31.2	31.2	31.2	31.2	31.2	31.2	31.2
AT-HP PLUS + LMAS M20	-	-	-	-	48.8	48.8	48.8	48.8
AT-HP PLUS + LMAS M24	-	-	-	-	70.4	70.4	70.4	70.4

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – hef = 8d – Acier inox A4-70

Références	Résistance design – hef = 8d – Acier inox A4-70
	Cisaillement - V_Rd [kN]
	Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	-	8.3	8.3	8.3	8.3
AT-HP PLUS + LMAS M10	-	-	-	-	12.8	12.8	12.8	12.8
AT-HP PLUS + LMAS M12	16.9	17.6	18.1	18.4	19.2	19.2	19.2	19.2
AT-HP PLUS + LMAS M16	30	31.2	32.1	32.7	35.3	35.3	35.3	35.3
AT-HP PLUS + LMAS M20	-	-	-	-	55.1	55.1	55.1	55.1
AT-HP PLUS + LMAS M24	-	-	-	-	79.5	79.5	79.5	79.5

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – hef = 12d – Acier inox A4-70

Références	Résistance design – hef = 12d – Acier inox A4-70
	Cisaillement - VRd [kN]
	Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + LMAS M8	-	-	-	-	8.3	8.3	8.3	8.3
AT-HP PLUS + LMAS M10	-	-	-	-	12.8	12.8	12.8	12.8
AT-HP PLUS + LMAS M12	19.2	19.2	19.2	19.2	19.2	19.2	19.2	19.2
AT-HP PLUS + LMAS M16	35.3	35.3	35.3	35.3	35.3	35.3	35.3	35.3
AT-HP PLUS + LMAS M20	-	-	-	-	55.1	55.1	55.1	55.1
AT-HP PLUS + LMAS M24	-	-	-	-	79.5	79.5	79.5	79.5

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design – Moment de flexion – MRd [Nm] – Béton

Références	Résistance design – Moment de flexion – M_Rd [Nm]
Références	Acier 5.8	Acier inox A4-70
AT-HP PLUS + LMAS M8	15.2	16.7
AT-HP PLUS + LMAS M10	29.6	34
AT-HP PLUS + LMAS M12	52.8	59
AT-HP PLUS + LMAS M16	133.6	149.4
AT-HP PLUS + LMAS M20	260.8	291
AT-HP PLUS + LMAS M24	448.8	502.6

Béton :

Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 h_ef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σ_L + σ_R ≤ 0. En l'absence de vérification détaillée, on prendra σ_R = 3N/mm² (σ_L correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Resistance design – Traction – NRd [kN] – Fers à béton

Références	Resistance design – N_Rd – Acier 5.8 [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + Ø8	6.3	7	7.7	8.1	9.4	10.5	11.5	12.2
AT-HP PLUS + Ø10	10.5	11.7	12.9	13.6	15.7	17.6	19.3	20.4
AT-HP PLUS + Ø12	14.1	15.8	17.3	18.3	21.1	23.6	26	27.4
AT-HP PLUS + Ø14	19.1	21.4	23.6	24.9	28.7	32.2	35.3	37.3
AT-HP PLUS + Ø16	23.2	26	28.6	34.8	34.8	39	42.8	52.2
AT-HP PLUS + Ø20	36.3	40.6	44.6	47.2	54.4	61	66.9	70.8
AT-HP PLUS + Ø25	52.3	58.6	64.4	68	78.5	87.9	96.6	102.1

Resistance design – Cisaillement – VRd [kN] – Fers à béton

Références	Resistance design – V_Rd– Acier 5.8 [kN]
	Béton non fissuré
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP PLUS + Ø8	9.3	9.3	9.3	9.3	9.3	9.3	9.3	9.3
AT-HP PLUS + Ø10	14.7	14.7	14.7	14.7	14.7	14.7	14.7	14.7
AT-HP PLUS + Ø12	20.7	20.7	20.7	20.7	20.7	20.7	20.7	20.7
AT-HP PLUS + Ø14	28	28	28	28	28	28	28	28
AT-HP PLUS + Ø16	36.7	36.7	36.7	36.7	36.7	36.7	36.7	36.7
AT-HP PLUS + Ø20	57.3	57.3	57.3	57.3	57.3	57.3	57.3	57.3
AT-HP PLUS + Ø25	90	90	90	90	90	90	90	90

Résistance design – Moment de flexion – MRd [Nm] – Fers à béton

Références	Résistance design – Moment de flexion – M_Rd [Nm]
AT-HP PLUS + Ø8	22
AT-HP PLUS + Ø10	43.3
AT-HP PLUS + Ø12	74.7
AT-HP PLUS + Ø14	118.7
AT-HP PLUS + Ø16	176.7
AT-HP PLUS + Ø20	345.3
AT-HP PLUS + Ø25	674.7

Installation

Montage

Temps de pose

Température du matériau support T_{base material}	Durée pratique d'utilisation t_gel	Temps de séchage (béton sec) t_{cure, dry}	Temps de séchage (béton humide) t_{cure, wet}
0°C ≤ T_{base material} < +5°C	25 min	90 min	3:00 h
5°C ≤ T_{base material}< +10°C	17 min	70 min	2:00 h
10°C ≤ T_{base material} < +20°C	12 min	65 min	2:10 h
20°C ≤ T_{base material} < +30°C	6 min	60 min	2:00 h
30°C ≤ T_{base material}≤ +40°C	3 min	45 min	1:30 h

• Nettoyage manuel à l'air pour les perçages de diamètres d₀ ≤ 24 mm et une profondeur h₀ ≤ 10d :
4x souffler de l'air (pompe manuelle)
4x brosser le perçage
4x souffler de l'air (pompe manuelle)

• Nettoyage avec air comprimé pour tous les diamètres d₀ et toutes les profondeurs h₀ :
2x souffler de l'air (min. 6bar - air comprimé sec et filtré)
2x brosser le perçage
2x souffler de l'air (min. 6bar - air comprimé sec et filtré)

• Température de la cartouche : ≥ +20°C

Méthodes de perçage

Brique pleine / béton	Perçage à percussion
Brique creuse	Perçage rotatif
Béton cellulaire	Perçage à percussion

Percer.

Nettoyer.

Insérer le tamis.

Injecter la résine.

Insérer une tige filetée propre en tournant.

Attendre le temps de prise avant de mettre en charge. Avec le témoin de pose : la résine verte devient beige / la résine bleue devient grise une fois durcie. Fixer.

Percer.

Nettoyer en brossant et en soufflant comme spécifié sur la cartouche.

Remplir ainsi 1/2 à 2/3 du trou du fond vers l'extérieur en reculant d'une graduation sur la buse à chaque pompée.

Insérer la tige en tournant lentement de gauche à droite.

Fixer une fois le temps de mise sous charge atteint. Avec le témoin de pose : la résine verte devient beige / la résine bleue devient grise une fois la résine durcie.

Paramètres d'installation - Béton

Références	Paramètres d'installation - Béton
Références	Ø perçage [d₀] [mm]	Ø max. pièce à fixer [d_f] [mm]	Profondeur de perçage (8d) [h₀=h_ef=8d] [mm]	Profondeur de perçage (8d) [h₀=h_ef=12d] [mm]	Taille de clé [SW]	Couple d'installation [T_inst] [Nm]
AT-HP PLUS + LMAS M8	10	9	64	96	13	10
AT-HP PLUS + LMAS M10	12	12	80	120	17	20
AT-HP PLUS + LMAS M12	14	14	96	144	19	30
AT-HP PLUS + LMAS M16	18	18	128	192	24	60
AT-HP PLUS + LMAS M20	24	22	160	240	30	90
AT-HP PLUS + LMAS M24	28	26	192	288	36	140

Espacement, distances aux bords et épaisseur des éléments - Béton

Références	Espacement, distance aux bords et épaisseur des éléments - Béton
Références	Profondeur d'ancrage efficace (8d) [h_ef,8d] [mm]	Espacement caractéristique pour h_ef,8d [S_cr,N] [mm]	Distance caractéristique au bord pour h_ef,8d [c_cr,N] [mm]	Epaisseur mini élément pour h_ef,8d [h_min] [mm]	Profondeur d'ancrage efficace (12d) [h_ef,12d] [mm]	Espacement caractéristique pour h_ef,12d [S_cr,N] [mm]	Distance caractéristique au bord pour h_ef,12d [c_cr,N] [mm]	Epaisseur mini élément pour h_ef,12d [h_min] [mm]	Entraxe mini. [S_min] [mm]	Distance aux bords mini. [C_min] [mm]
AT-HP PLUS + LMAS M8	64	192	96	100	96	288	144	100	40	40
AT-HP PLUS + LMAS M10	80	240	120	110	120	360	180	150	50	50
AT-HP PLUS + LMAS M12	96	288	144	126	144	432	216	174	60	60
AT-HP PLUS + LMAS M16	128	384	192	158	192	576	288	222	80	80
AT-HP PLUS + LMAS M20	160	480	240	190	240	720	360	270	100	100
AT-HP PLUS + LMAS M24	192	576	288	222	288	864	432	318	120	120

Paramètres d'installation - Fers à béton

Références	Paramètres d'installation - Fers à béton
Références	Ø perçage [d₀] [mm]	Profondeur de perçage (8d) [h₀=h_ef=8d] [mm]	Profondeur de perçage (8d) [h₀=h_ef=12d] [mm]
AT-HP PLUS + Ø8	12	64	96
AT-HP PLUS + Ø10	14	80	120
AT-HP PLUS + Ø12	16	96	144
AT-HP PLUS + Ø14	18	112	168
AT-HP PLUS + Ø16	20	128	192
AT-HP PLUS + Ø20	25	160	240
AT-HP PLUS + Ø25	32	200	300

Espacement, distance aux bords et épaisseur des éléments - Fers à béton

Références	Espacement, distance aux bords et épaisseur des éléments - Fers à béton
Références	Profondeur d'ancrage efficace (8d) [h_ef,8d] [mm]	Espacement caractéristique pour h_ef,8d [S_cr,N] [mm]	Distance caractéristique au bord pour h_ef,8d [c_cr,N] [mm]	Epaisseur mini élément pour h_ef,8d [h_min] [mm]	Profondeur d'ancrage efficace (12d) [h_ef,12d] [mm]	Espacement caractéristique pour h_ef,12d [S_cr,N] [mm]	Distance caractéristique au bord pour h_ef,12d [c_cr,N] [mm]	Epaisseur mini élément pour h_ef,12d [h_min] [mm]	Entraxe mini. [S_min] [mm]	Distance aux bords mini. [C_min] [mm]
AT-HP PLUS + Ø8	64	192	96	100	96	288	144	100	40	40
AT-HP PLUS + Ø10	80	240	120	110	120	360	180	150	50	50
AT-HP PLUS + Ø12	96	288	144	126	144	432	216	174	60	60
AT-HP PLUS + Ø14	112	336	168	148	168	504	252	204	70	70
AT-HP PLUS + Ø16	128	384	192	168	192	576	288	232	80	80
AT-HP PLUS + Ø20	160	480	240	210	240	720	360	290	100	100
AT-HP PLUS + Ø25	200	600	300	264	300	900	450	364	125	125

Sélectionnez l'un de nos sites web

Connexions pour assemblage des charpentes bois

Pointes et vis

Chevilles et résines

Quik Drive®

Présentation

Images

Caractéristiques

Matière

Avantages

Autres

Application

Support

Domaines d'utilisation

Données techniques

Références

Résistance design - Traction - NRd [kN] – hef = 8d – Acier 5.8

Résistance design - Traction - NRd [kN] – hef = 12d – Acier 5.8

Résistance design - Traction - NRd [kN] – hef = 8d – Acier inox A4-70

Résistance design - Traction - NRd [kN] – hef = 12d – Acier inox A4-70

Résistance design - Cisaillement – VRd [kN] – hef = 8d – Acier 5.8

Résistance design - Cisaillement – VRd [kN] – hef = 12d – Acier 5.8

Résistance design - Cisaillement - VRd [kN] – hef = 8d – Acier inox A4-70

Résistance design - Cisaillement - VRd [kN] – hef = 12d – Acier inox A4-70

Résistance design – Moment de flexion – MRd [Nm] – Béton

Resistance design – Traction – NRd [kN] – Fers à béton

Resistance design – Cisaillement – VRd [kN] – Fers à béton

Résistance design – Moment de flexion – MRd [Nm] – Fers à béton

Installation

Montage

Temps de pose

Méthodes de perçage

Paramètres d'installation - Béton

Espacement, distances aux bords et épaisseur des éléments - Béton

Paramètres d'installation - Fers à béton

Espacement, distance aux bords et épaisseur des éléments - Fers à béton

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Fiche de données de sécurité (FDS)

Produits associés

Tige filetée prédécoupée

ATHP300PLUSG-FR

Bilp

Distriartisan

Sud Fixation

ATHP420PLUSG-FR

Bilp

Distriartisan

Sud Fixation

A propos de Simpson Strong-Tie®

Simpson Strong-Tie France

Téléphone

Fax

E-Mail

Website

Copyright (fr-FR)
