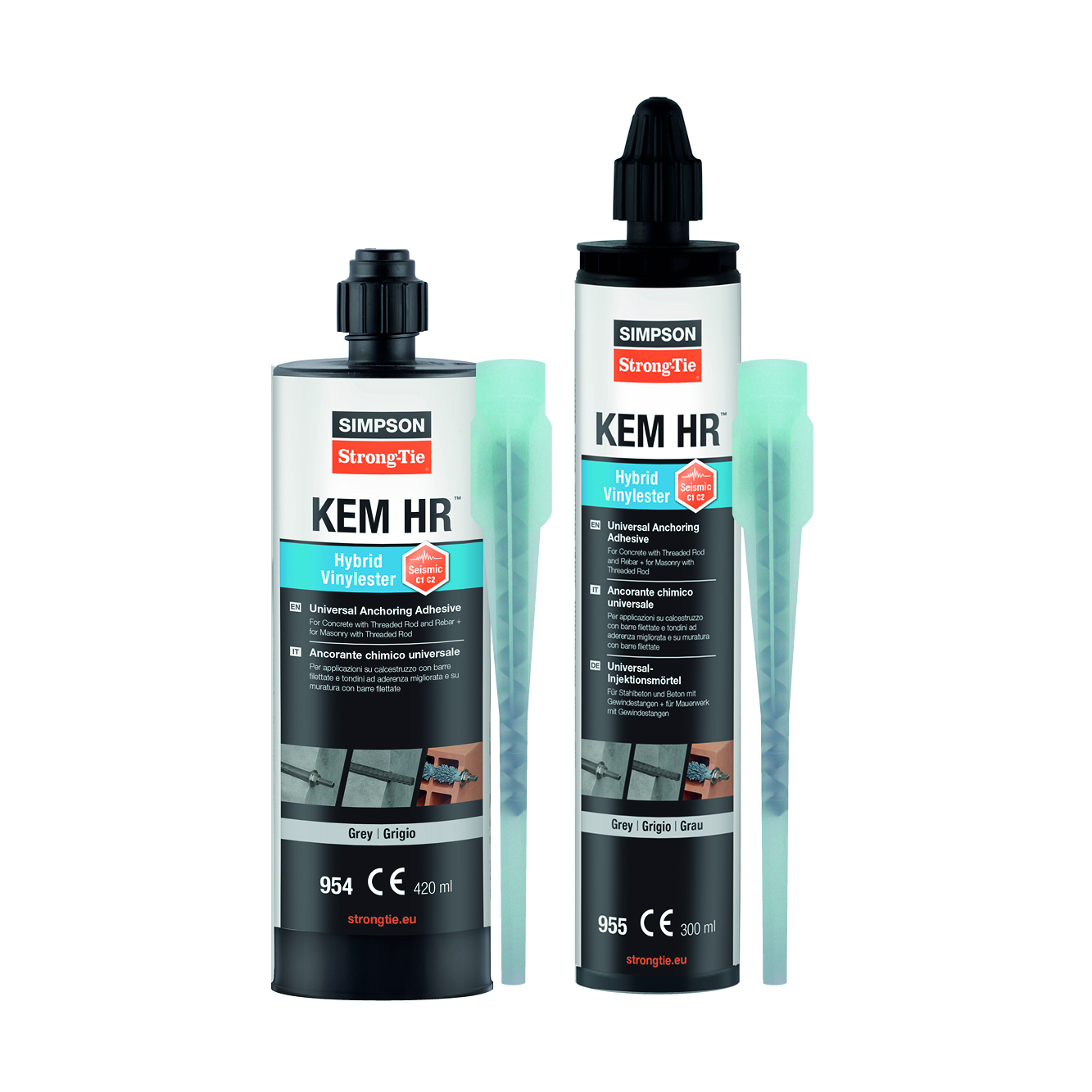

KEM HR

Résine hybride vinylester universelle avec certification sismique

La résine KEM HR est un scellement hybride universel à base de vinylester destiné aux fixations structurelles en zones sismiques C1 et C2.
Sa formule à durcissement rapide offre des performances élevées pour l'ancrage de tiges filetées et de fers à béton dans le béton fissuré et non fissuré et dans la maçonnerie.

Fiche technique

Marquage CE

ETA

Seismic C1 C2

Présentation

Images

Caractéristiques

Matière

Hybride vinylester

Application

Applications

Constructions métalliques
Fixations poutre bois sur support béton
Constructions industrielles
Garde corps, consoles
Ancrage de portails, machines, gonds de volets

Convient pour

Tiges Filetée : béton non fissuré : M8 à M24 / Béton fissuré & sismique C1 & C2 (M8–M24)
Tiges filetées : maçonneries pleines & creuses : M8 à M16 (Test sur 18 types de maçonneries : parpaing, brique pleine, alvéolaire, béton cellulaire, pierre naturelle, marbre…)
Barres d'armature Ø8 à Ø25

Données techniques

KEM HR

Référence	Dimensions des fixations chimiques
	Information produit
	Référence	DB nr.[mm]	NOBB nr.	Couleur de résine	Contenu[ml]	Langues	Durée de conservation à fabrication	Qté[pcs]	Qté par palette
9550300000100	KEM HR 955	-	-	Grey	300	FR, NL, PL, SK, LT, IT	18.0	12	1152.0
955030BE00000	KEM HR 955	-	-	Beige	300	FR	18.0	12	1152.0
955030BH00000	KEM HR 955	-	-	Blue-to-Grey	300	EN, FR, NL, DE, CS, PL	18.0	12	1152.0
9540400000100	KEM HR 954	-	-	Grey	420	NO, SV, PL, FR, PT, EL	18.0	12	840.0

Résistance caractéristique - Traction - NRk [kN] - Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique - Acier 5.8[kN]
	hₑf	Traction - Nᵣₖ[kN]
		Béton fissuré	Béton non fissuré
		C20/25	C20/25
KEM HR + M8	80	9.1	17.1
KEM HR + M10	90	12.7	22.6
KEM HR + M12	110	18.7	33.2
KEM HR + M16	125	28.3	50.3
KEM HR + M20	170	-	85.5
KEM HR + M24	210	-	126.7

Résistance caractéristique - Cisaillement - VRk [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Valeurs de calcul[kN]
	hₑf	Cisaillement - Vᵣₖ[kN]
		Charges statiques et quasi-statiques[kN]
		Acier 5.8	Acier inox A4
KEM HR + M8	80	11	13
KEM HR + M10	90	17.4	20
KEM HR + M12	110	25.3	30
KEM HR + M16	125	47.1	55
KEM HR + M20	170	73.5	85.8
KEM HR + M24	210	105.9	123.6

Résistance de calcul - Traction - NRd [kN] - Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul - Acier 5.8[kN]
	hₑf	Traction - Nᵣd (¹)[kN]
		Béton fissuré	Béton non fissuré
		C20/25	C20/25
KEM HR + M8	80	5	9.5
KEM HR + M10	90	7.1	12.6
KEM HR + M12	110	10.4	18.4
KEM HR + M16	125	15.7	27.9
KEM HR + M20	170	-	47.5
KEM HR + M24	210	-	70.4

Résistance de calcul - Cisaillement - VRd [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul[kN]
	hₑf	Cisaillement - Vᵣd (¹-²)[kN]
		Charges statiques et quasi-statiques[kN]
		Acier 5.8	Acier inox A4
KEM HR + M8	80	8.8	8.2
KEM HR + M10	90	13.9	13
KEM HR + M12	110	20.2	18.9
KEM HR + M16	125	37.7	35.2
KEM HR + M20	170	58.8	55
KEM HR + M24	210	84.7	79.2

Résistance sismique caractéristique C1 - Traction - NRk,eq,c1 [kN] – Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Valeurs de calcul[kN]
	hₑf	Béton fissuré
		Traction - N[kN]
		C20/25
KEM HR + M8	80	4.6
KEM HR + M10	90	6.4
KEM HR + M12	110	9.5
KEM HR + M16	125	13.8

Résistance sismique caractéristique C1 - Cisaillement - sans rondelle sismique - VRk,eq,c1 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique sans rondelle sismique (αgₐₚ = 0,5)
	hₑf	Béton fissuré[kN]
		Cisaillement - Vᵣₖ,ₑq,C₁
		Acier 5.8	Acier 8.8	Acier inoxydable A4 70
KEM HR + M8	80	4.7	4.7	4.7
KEM HR + M10	90	6.4	6.4	6.4
KEM HR + M12	110	9.6	9.6	9.6
KEM HR + M16	125	13.9	13.9	13.9

Résistance de calcul sismique C1 - Traction - NRd,eq,c1 [kN] – Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul[kN]
	hₑf	Béton fissuré
		Traction - Nᵣd,ₑq,C₁[kN]
		C20/25
KEM HR + M8	80	2.6
KEM HR + M10	90	3.5
KEM HR + M12	110	5.3
KEM HR + M16	125	7.7

Résistance de calcul sismique C1 - Cisaillement - sans rondelle sismique - VRd,eq,c1 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 0,5)
	hₑf	Béton fissuré
		Cisaillement - Vᵣd,ₑq,C₁
		Acier 5.8	Acier 8.8	Acier inoxydable A4 70
KEM HR + M8	80	2.6	2.6	2.6
KEM HR + M10	90	3.6	3.6	3.6
KEM HR + M12	110	5.4	5.4	5.4
KEM HR + M16	125	7.9	7.9	7.9

Résistance admissible sismique C1 - Cisaillement - sans rondelle sismique - Veq,c1 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul avec rondelle sismique (αgₐₚ = 0,5)
	hₑf	Béton fissuré[kN]
		Cisaillement - Vₑq,C₁
		Acier 5.8	Acier 8.8	Acier inox A4 70
KEM HR + M8	80	1.9	1.9	1.9
KEM HR + M10	90	2.6	2.6	2.6
KEM HR + M12	110	3.9	3.9	3.9
KEM HR + M16	125	5.6	5.6	5.6

Résistance sismique caractéristique C2 - Traction - NRk,eq,c2 [kN] – Acier 8.8/Inox 70

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Valeurs de calcul[kN]
	hₑf	Sismique C2
		Traction - Nᵣₖ,ₑq,C₂
		C20/25
KEM HR + M12	110	3.1
KEM HR + M16	125	6

Résistance caractéristique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique sans rondelle sismique (αgₐₚ = 0,5)
	hₑf	Sismique C2[kN]
		Cisaillement - Vᵣₖ,ₑq,C₂
		Acier 8.8	Acier inoxydable A4 70
KEM HR + M12	110	3.1	3.1
KEM HR + M16	125	6	6

Résistance sismique de calcul C2 - Traction - NRd,eq,c2 [kN] – Acier 8.8/Inox 70

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul[kN]
	hₑf	Sismique C2
		Traction - Nᵣd,ₑq,C₂
		C20/25
KEM HR + M12	110	1.7
KEM HR + M16	125	3.3

Résistance de calcul sismique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 0,5)
	hₑf	Sismique C2
		Cisaillement - Vᵣd,ₑq,C₂
		Acier 8.8	Acier inox A4 70
KEM HR + M12	110	1.8	1.8
KEM HR + M16	125	3.4	3.4

Résistance admissible sismique C2 - Cisaillement - sans rondelle sismique - Veq,c2 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul avec rondelle sismique (αgₐₚ = 0,5)
	hₑf	Sismique C2[kN]
		Cisaillement - Vₑq,C₂
		Acier 8.8	Acier inox A4 70
KEM HR + M12	110	1.3	1.3
KEM HR + M16	125	2.4	2.4

Maçonnerie - brique pleine - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1

Référence	Charges des fixations chimiques
	Mauer- werk
	Traction et cisaillement admissibles [kN] pour une cheville isolée
	Brique pleine - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1
	Profondeur d'implantation hₑf	Ø perçage - d₀	Traction - N[kN]	Cisaillement - V[kN]	Distance au bord Ccᵣ = Cₘᵢₙ	Espacement Scᵣ = Sₘᵢₙ	Couple max de pose - Tᵢₙₛₜ,ₘₐₓ
KEM HR + M8	80	10	0.9	1.6	120	240	6
KEM HR + M10	90	12	0.9	1.9	135	270	10
KEM HR + M12	100	14	0.7	2.6	150	300	10
KEM HR + M16	100	18	1.3	2.6	150	300	10

1kN ≈ 100 kgf

(1) cheville isolée sans influence d'espacement ou de distance au bord
(2) méthode de calcul selon EOTA TR054
(3) les valeurs admissible N et V proviennent des résistances caractéristiques indiquées dans la certification ETA et incluent les coefficients partiels de sécurité y_m et γ_f=1.4
(4) les valeurs sont données pour une plage de température de 24°C long terme, et 40°C court terme. Pour des températures différentes, se référer à l'ETA.
(5) pour tout autre configuration, vous trouverez plus d'information dans l'ETA.

Maçonnerie - brique creuse UNI - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1

Référence	Charges des fixations chimiques
	Mauer- werk
	Traction et cisaillement admissibles [kN] pour une cheville isolée
	Brique creuse double UNI - fbₖ ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1
	Profondeur d'implantation mini hₑf	Ø de tige	Ø perçage - d₀	Traction - N	Cisaillement - V	Distance au bord Ccᵣ = Cₘᵢₙ	Espacement Scᵣ = Sₘᵢₙ	Couple max de pose - Tᵢₙₛₜ,ₘₐₓ
KEM HR + BRP Ø12	50	M6 - M8	12	0.4	0.9	100	250	2
KEM HR + BRP Ø15	85	M8 - M10	16	0.4	0.9	100	250	2
KEM HR + BRP Ø20	85	M12 - M16	22	0.4	0.9	120	250	2

1kN ≈ 100 kgf

(1) cheville isolée sans influence d'espacement ou de distance au bord
(2) méthode de calcul selon EOTA TR054
(3) les valeurs admissible N et V proviennent des résistances caractéristiques indiquées dans la certification ETA et incluent les coefficients partiels de sécurité y_m et γ_f =1.4
(4) les valeurs sont données pour une plage de température de 24°C long terme, et 40°C court terme. Pour des températures différentes, se référer à l'ETA.
(5) pour tout autre configuration, vous trouverez plus d'information dans l'ETA.

Installation

Paramètres d'installation - béton

Référence	Données de pose des fixations chimiques
	Profondeur d'implantation[mm]	Paramètres d'installation
	hₑf	Ø perçage - d₀[mm]	Profondeur de perçage - h₀ ≥[mm]	Ø max perçage à fixer - df ≤[mm]	Clef (ISO 4032) - SW[kN]	Couple max de pose - Tᵢₙₛₜ,ₘₐₓ[Nm]
KEM HR + M8	80	10	80	9	13	10
KEM HR + M10	90	12	90	12	17	20
KEM HR + M12	110	14	110	14	19	40
KEM HR + M16	125	18	125	18	24	80
KEM HR + M20	170	24	170	22	30	120
KEM HR + M24	210	28	210	26	36	160

Les valeurs de résistances sont en kN.

1kN ≈ 100 kgf

(1) cheville isolée sans influence d'espacement ou de distance au bord dans un béton C20/25

(2) méthode de calcul selon EN1992-4:2018 (γc= 1,5; ψsus= 1)

(3) les valeurs de calcul Nrd et Vrd proviennent des résistance caractéristiques indiquées dans a certification ETA et incluent les coefficients partiels de sécurité ym dépendant de chaque diamètre.

(5) les valeurs sont données pour une plage de température de 24°C long terme, et 40°C court terme. Pour des températures différentes, se référer à l'ETA.

(6) Valeur en cisaillement pur et une distance de bord C ≥ 10xhnom

Plus d'information dans l'ETA.

Espacements, distances et épaisseurs de support - Béton

Référence	Données de pose des fixations chimiques
	Espacements, distances au bords et épaisseur de support
	Profondeurs d'implantation[kN]
	Espacement caractéristique - scᵣ.ₙ[mm]	Espacement min. - sₘᵢₙ[mm]	Distance de bord caractéristique - ccᵣ.ₙ[mm]	Distance de bord min. - cₘᵢₙ[mm]	Epaisseur min. de support - hₘᵢₙ[mm]
KEM HR + M8	240	40	120	40	110
KEM HR + M10	270	50	135	50	120
KEM HR + M12	330	60	165	60	140
KEM HR + M16	380	80	190	80	161
KEM HR + M20	510	100	255	100	218
KEM HR + M24	630	120	315	120	266

Reference

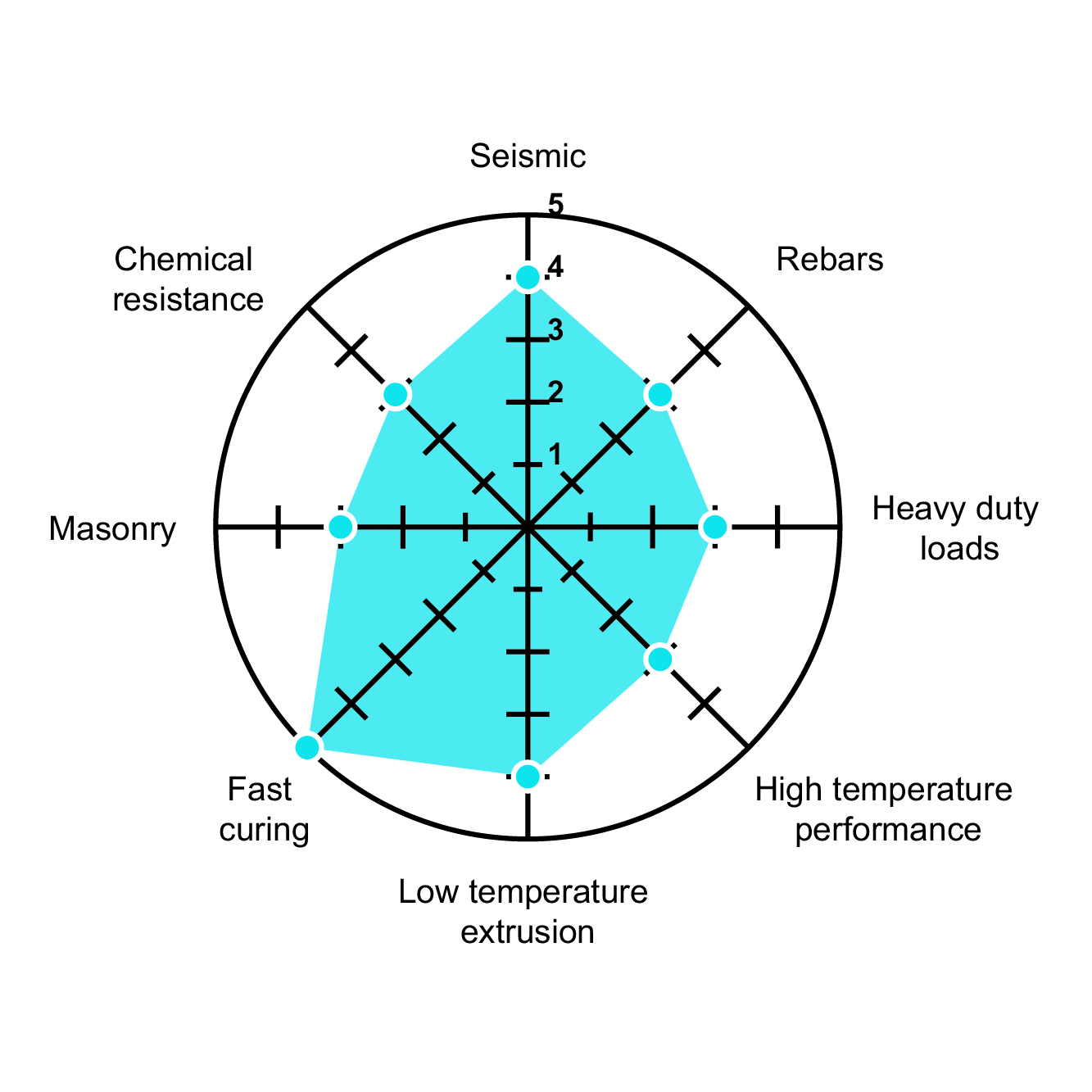

Avantages

Prise rapide
Charges lourdes
Utilisation en zones sismiques C1 et C2
Convient pour le béton humide et les trous inondés

Autres caractéristiques

• Agrément Technique Européen ETA-20/0106 pour catégorie sismique C1 et C2 selon TR049
• Agrément Technique Européen ETA-20/0106 pour béton fissuré opt.1 selon EAD 330499-01-0601

• Agrément Technique Européen ETA-20/0105 pour maçonnerie selon EAD 330076-00-0604
• Agrément Technique Européen ETA-20/0106 pour fer d'armature selon EAD 330087-00-601
• Thixotropie optimale, temps de prise optimale entre -0°C et +39°C / Temps de manipulation allongé -5°C à +39°C (Température du support)
• Fixation en plafond possible
• plage de température après durcissement: -40 / +50°C (max 80°C court terme)
• Leed testé A+

Notes techniques

Autres

kem-hr-eta-20-0106-en-op1-2020-01-30-2873-cpr-m-527-18-10-2020.pdf

eta-20-0105-kem-hr-masonry-2873-cpr-m-527-19-10-20-01-01-2021.pdf

eta-20-0104-kem-hr-rebar-2873-cpr-m-527-20-10-20-01-01-2021.pdf

Certification

Déclaration de performance (DoP)

fr-dop-e20-0105-01-f.pdf

Pas d'historique disponible

fr-dop-e20-0104-01-f.pdf

Pas d'historique disponible

fr-dop-e20-0106-01-f.pdf

Pas d'historique disponible

Agrément technique européen (ATE)

eta-20-0104-kem-hr-rebar-30-01-2020-en.pdf

Pas d'historique disponible

eta-20-0105-kem-hr-masonry-30-01-2020-en.pdf

Pas d'historique disponible

eta-20-0106-kem-hr-op1-seismic-30-01-2020-en.pdf

Pas d'historique disponible

Sélectionnez l'un de nos sites web

Connecteurs

Éléments de fixation

Chevilles et fixations

Autres

Présentation

Images

Caractéristiques

Matière

Application

Applications

Convient pour

Données techniques

KEM HR

Résistance caractéristique - Traction - NRk [kN] - Acier 5.8

Résistance caractéristique - Cisaillement - VRk [kN]

Résistance de calcul - Traction - NRd [kN] - Acier 5.8

Résistance de calcul - Cisaillement - VRd [kN]

Résistance sismique caractéristique C1 - Traction - NRk,eq,c1 [kN] – Acier 5.8

Résistance sismique caractéristique C1 - Cisaillement - sans rondelle sismique - VRk,eq,c1 [kN]

Résistance de calcul sismique C1 - Traction - NRd,eq,c1 [kN] – Acier 5.8

Résistance de calcul sismique C1 - Cisaillement - sans rondelle sismique - VRd,eq,c1 [kN]

Résistance admissible sismique C1 - Cisaillement - sans rondelle sismique - Veq,c1 [kN]

Résistance sismique caractéristique C2 - Traction - NRk,eq,c2 [kN] – Acier 8.8/Inox 70

Résistance caractéristique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Résistance sismique de calcul C2 - Traction - NRd,eq,c2 [kN] – Acier 8.8/Inox 70

Résistance de calcul sismique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Résistance admissible sismique C2 - Cisaillement - sans rondelle sismique - Veq,c2 [kN]

Maçonnerie - brique pleine - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1

Maçonnerie - brique creuse UNI - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1

Installation

Paramètres d'installation - béton

Espacements, distances et épaisseurs de support - Béton

Reference

Avantages

Autres caractéristiques

Notes techniques

Autres

Certification

Déclaration de performance (DoP)

Agrément technique européen (ATE)

Produits associés

Tamis d'ancrage polypropylène

Tige filetée prédécoupée

Tige filetée prédécoupée - Inox A4

KEM - Résines de scellement chimique

A propos de Simpson Strong-Tie®

Simpson Strong-Tie France

Téléphone

E-Mail

Website

Copyright (fr-FR)
