CBH

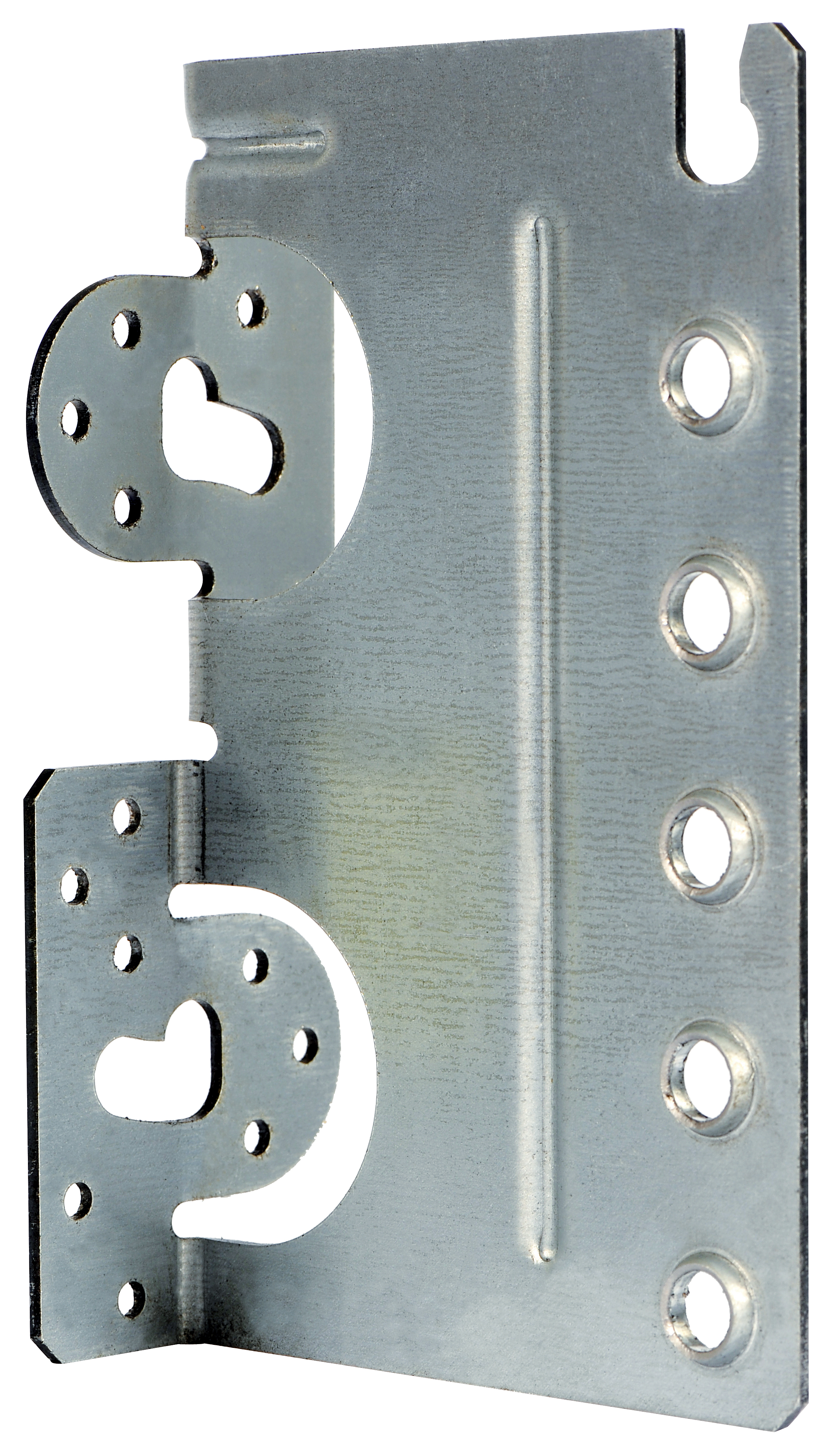

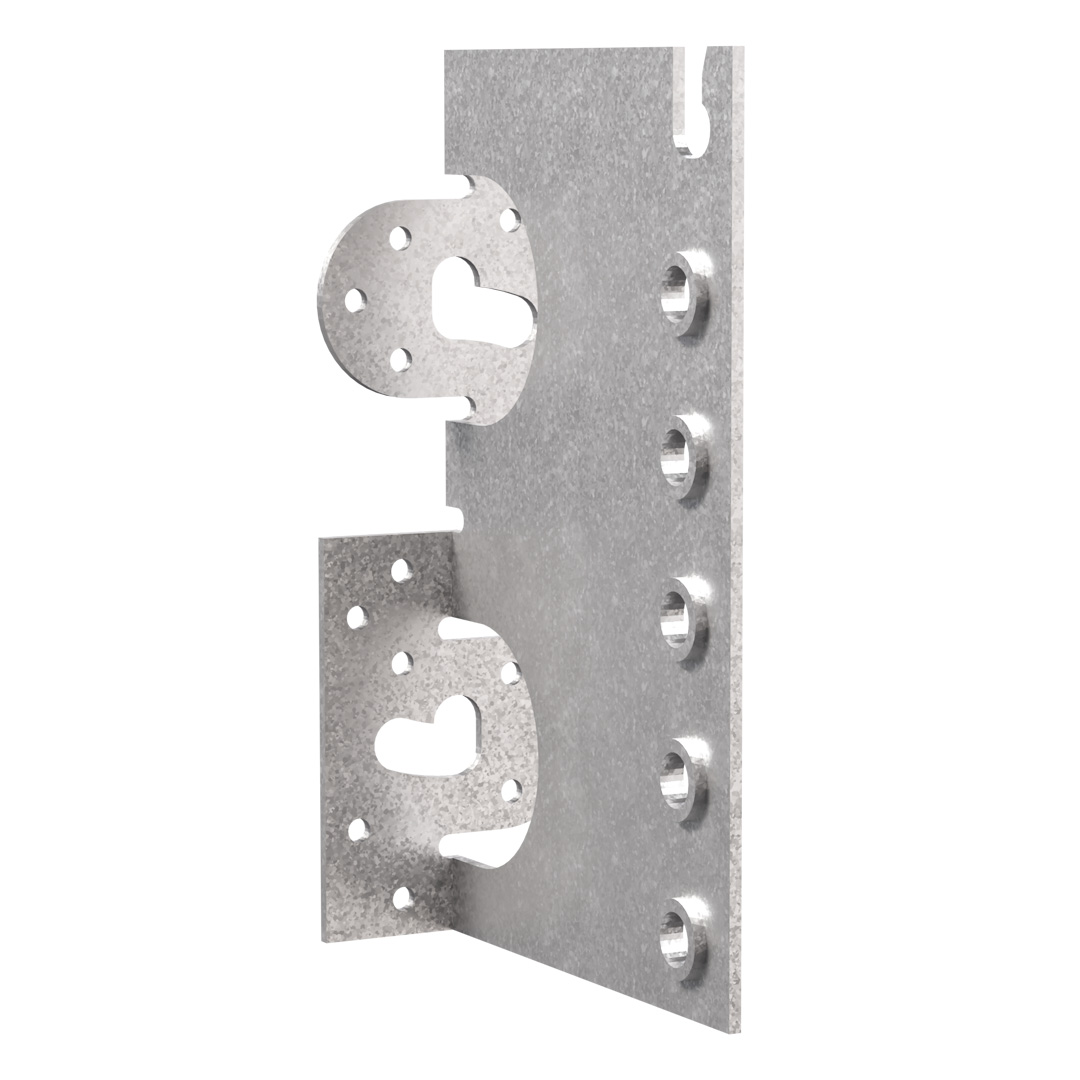

Etrier à âme intérieure

L'étrier à âme intérieure CBH est un connecteur discret, permettant une fixation sur bois ou sur support rigide.

Marquage CE
ETA
Classe service 2
Feu R 30
Intérieur
Acier galvanisé Z275
Feu R 60

Présentation

Images

Fixation bois/support rigide

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur 2,5 mm

Avantages

  • Assemblage invisible,
  • Fixation sur bois ou sur béton,
  • Mise en oeuvre optimisée conforme aux Eurocodes,
  • Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N'hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".

Application

Support

  • Porteur : béton, bois massif, bois composite, bois lamellé-collé,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

  • Solives,
  • Pannes,
  • Poutres porteuses...

Données techniques

Dimensions

Dimensions

Références Dimensions bois porteur [mm] Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Hauteur Largeur Hauteur A B C t Ø11 Ø5 Ø10.5
Min. Min. Max. Min β=0 Min β≠0 Max.
CBH150/2.5 192 60 160 190 219 225 150 113.5 60 2.5 2 14 5
CBH180/2.5 222 60 160 220 249 270 180 113.5 60 2.5 2 16 6
CBH220/2.5 262 60 160 250 279 330 220 113.5 60 2.5 2 22 7

β est la pente de la poutre portée par rapport au plan horizontal.

Valeurs Caractéristiques - Solive sur poutre - Pente entre 0° et 15°

Références Valeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5 14 CNA4,0x60 5 STD10 18 18.6 20.7 22.4 24 24 17.3 17.9 19.6 21.2 22.9 23.3
CBH180/2.5 16 CNA4,0x60 6 STD10 25 26.5 29.5 32.1 32.6 32.6 24 25.2 28 30.5 31.8 31.8
CBH220/2.5 22 CNA4,0x60 7 STD10 32.6 34.2 37.9 41.1 42.8 42.8 31.4 32.7 36 38.9 41.6 41.6

Valeurs Caractéristiques - Solive sur poutre - Pente entre 30° et 45°

Références Valeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=30° R1,k - Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5 14 CNA4,0x60 5 STD10 16.7 17.2 18.7 20.1 21.6 22.5 16.4 16.7 18 19.3 20.6 21.9
CBH180/2.5 16 CNA4,0x60 6 STD10 23.1 24.1 26.6 28.8 30.8 30.8 22.5 23.4 25.6 27.6 29.7 30.1
CBH220/2.5 22 CNA4,0x60 7 STD10 30.4 31.5 34.3 37 39.7 40.4 29.8 30.8 33.3 35.7 38.3 39.5

Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°

Références Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier)
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5 2 WA M10-78/5 5 STD10 12.4 13.2 15.6 17.7 19.5 19.5 11.7 12.4 14.5 16.4 18.4 18.7
CBH180/2.5 2 WA M10-78/5 6 STD10 19.3 21.1 25.2 28.8 29.7 29.7 18.2 19.7 23.3 26.6 28.3 28.3
CBH220/2.5 2 WA M10-78/5 7 STD10 23.8 25.9 30.6 34.9 37.1 37.1 22.4 24.2 28.2 32.1 35.3 35.3

Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages (une aide au dimensionnement est disponible sur notre logiciel Anchor Designer, téléchargeable gratuitement sur ce site).

Valeurs Caractéristiques - Solive bois sur support rigide - Pentre entre 30° et 45°

Références Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier)
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=30° R1,k - Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5 2 WA M10-78/5 5 STD10 11.1 11.6 13.4 15 16.8 17.7 10.5 10.9 12.5 13.9 15.5 16.9
CBH180/2.5 2 WA M10-78/5 6 STD10 17 18.3 21.4 24.3 26.8 26.8 16.2 17.3 20 22.6 25.4 25.7
CBH220/2.5 2 WA M10-78/5 7 STD10 21.1 22.5 26 29.4 33 33.5 20.1 21.3 24.4 27.5 30.8 32.2

Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages (une aide au dimensionnement est disponible sur notre logiciel Anchor Designer, téléchargeable gratuitement sur ce site).

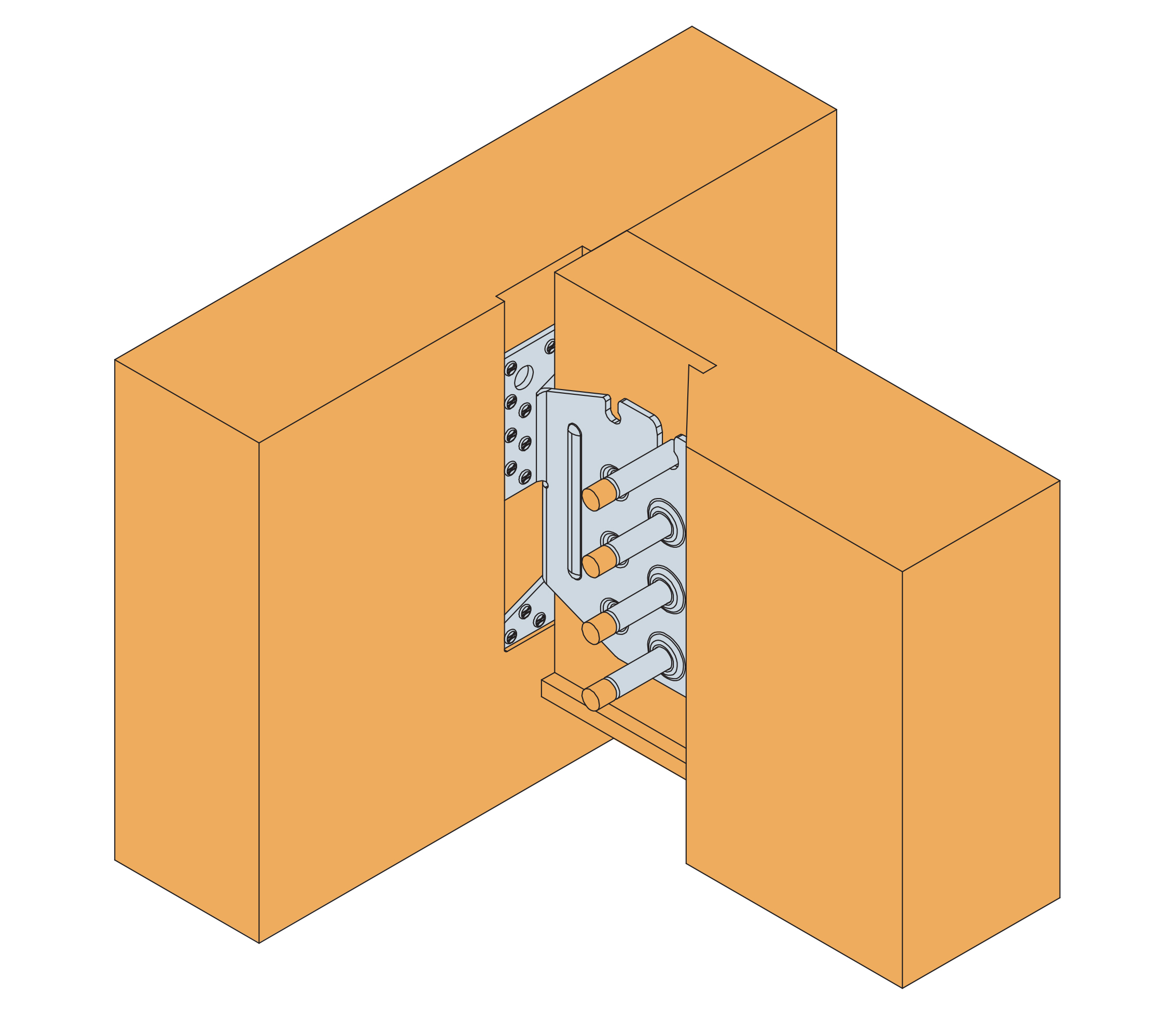

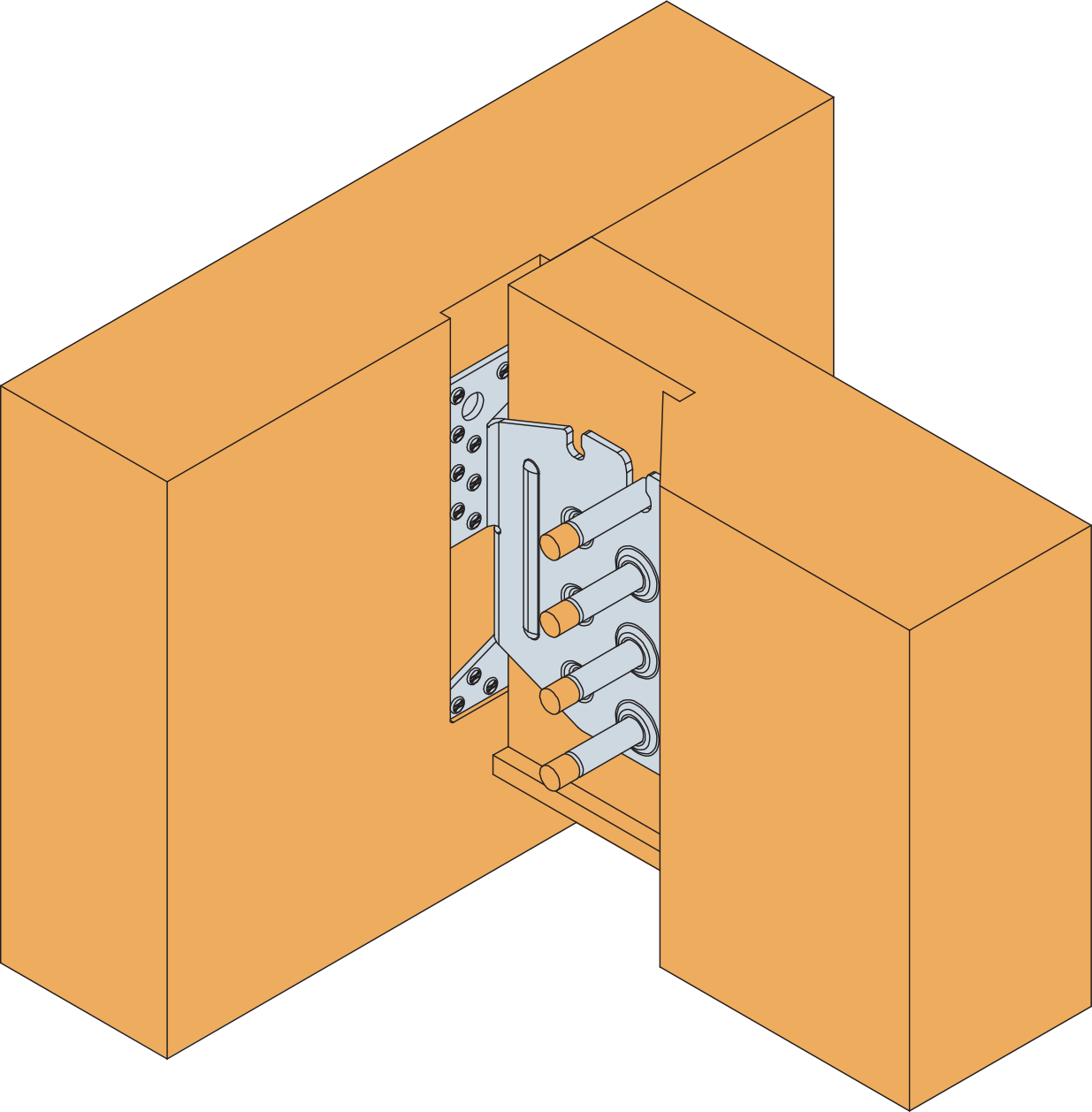

Installation

Montage

Fixations

Bois / Bois :
   Porteur :

  • Pointes annelées CNA Ø4,0 x 60 mm

   Porté :

  • Broches Ø10 mm (longueur à préciser suivant épaisseur du bois)


Bois / Support rigide :
   Porteur béton :

  • Cheville mécanique : WA M10-78/5
  • Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25

   Porteur acier :

  • Boulon Ø10 mm

   Porté :

  • Broches Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X).

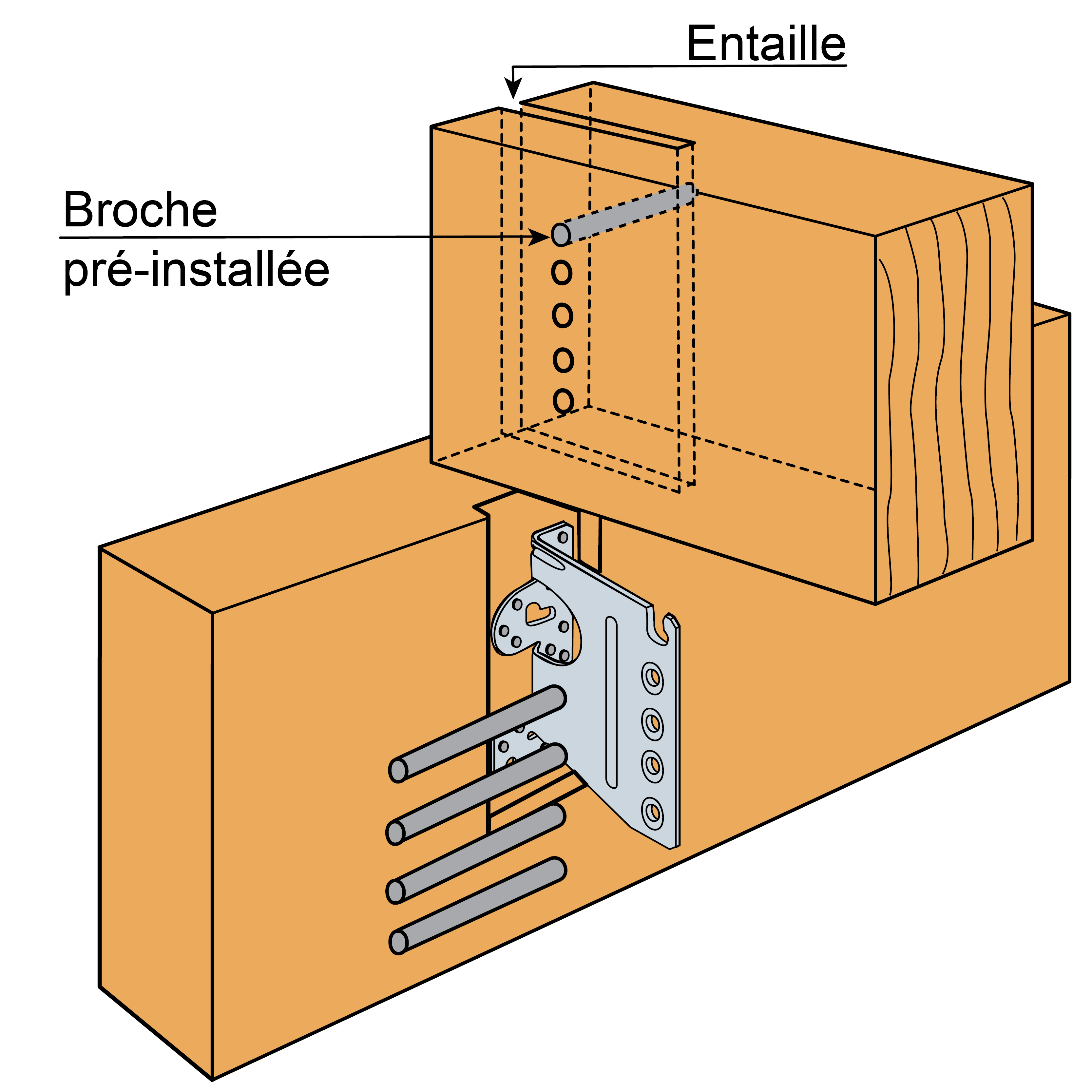

Installation

  1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
  2. Identifier la position des broches sur la poutre portée,
  3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
  4. Insérer la 1ère broche supérieure dans la poutre portée.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)
