CNA

Pointe annelée électrozinguée

Les pointes annelées électrozinguées CNA sont préconisées pour les assemblages structurels des connecteurs Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées , une garantie de qualité sans équivalent.

Marquage CE
ETA
Classe service 2
Acier électrozingué 12µm
Solid Wood

Présentation

Images

Caractéristiques

Matière

  • Acier électrozingué suivant la norme EN 2081.

Avantages

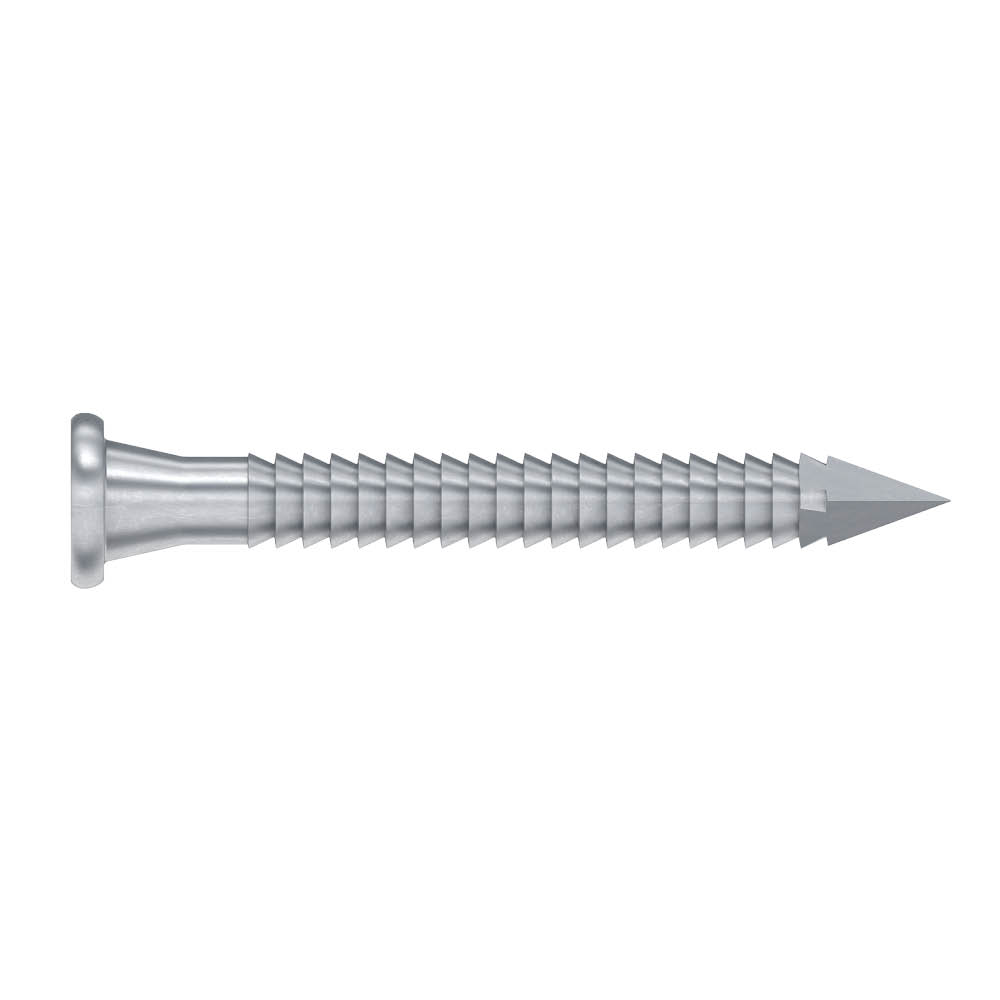

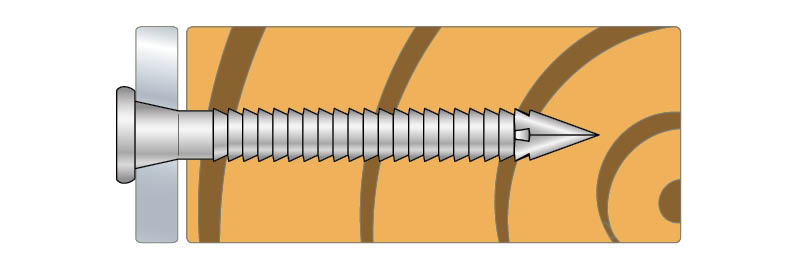

  • La forme conique sous la tête permet un contact total de la pointe avec le trou,
  • Marquage sur la tête qui indique la longueur,
  • Tige annelée pour une grande résistance à l'arrachement,
  • Disponible en vrac, en bande ou en rouleau.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : connecteur métallique d'épaisseur max. 4 mm.

Domaines d'utilisation

  • Fixations de sabots de charpente,
  • Equerres d'assemblage,
  • Feuillards et plaques perforées...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Quantité par boîte
l lg d dh ht
CNA3.1X353521.43.16.21250
CNA3.1X35-HV3521.43.16.212000
CNA4.0X35/100-R3520471.5100
CNA4.0X353520471.5250
CNA4.0X35-HV3520471.51500
CNA4.0X404025471.5250
CNA4.0X40-FR4025471.51500
CNA4.0X50/100-R4035471.5100
CNA4.0X505035471.5250
CNA4.0X50-HV5035471.51500
CNA4.0X606045471.5250
CNA4.0X60-HV6045471.51000
CNA4.0X757559471.5250
CNA4.0X75-HV7559471.51000
CNA4.0X10010065471.5250

Caractéristiques mécaniques

Références Résistances Caractéristiques [kN]
Rax,k Rlat,k
CNA3.1X35--
CNA3.1X35-HV--
CNA4.0X35/100-R0.611.66
CNA4.0X350.611.66
CNA4.0X35-HV0.611.66
CNA4.0X400.741.85
CNA4.0X40-FR0.741.85
CNA4.0X50/100-R0.982.22
CNA4.0X500.982.22
CNA4.0X50-HV0.982.22
CNA4.0X601.232.36
CNA4.0X60-HV1.232.36
CNA4.0X751.452.5
CNA4.0X75-HV1.452.5
CNA4.0X1001.432.48

Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Ces valeurs sont données suivant l'ETE-04/0013 et pour des tôles d'épaisseur 1,5 à 4 mm.

COEFFICIENTS DE PASSAGEClasses de bois
 C14C18C24C30 ou GL24SCL
Cisaillement0,870,951,001,051,16
Arrachement1,001,001,001,001,00
