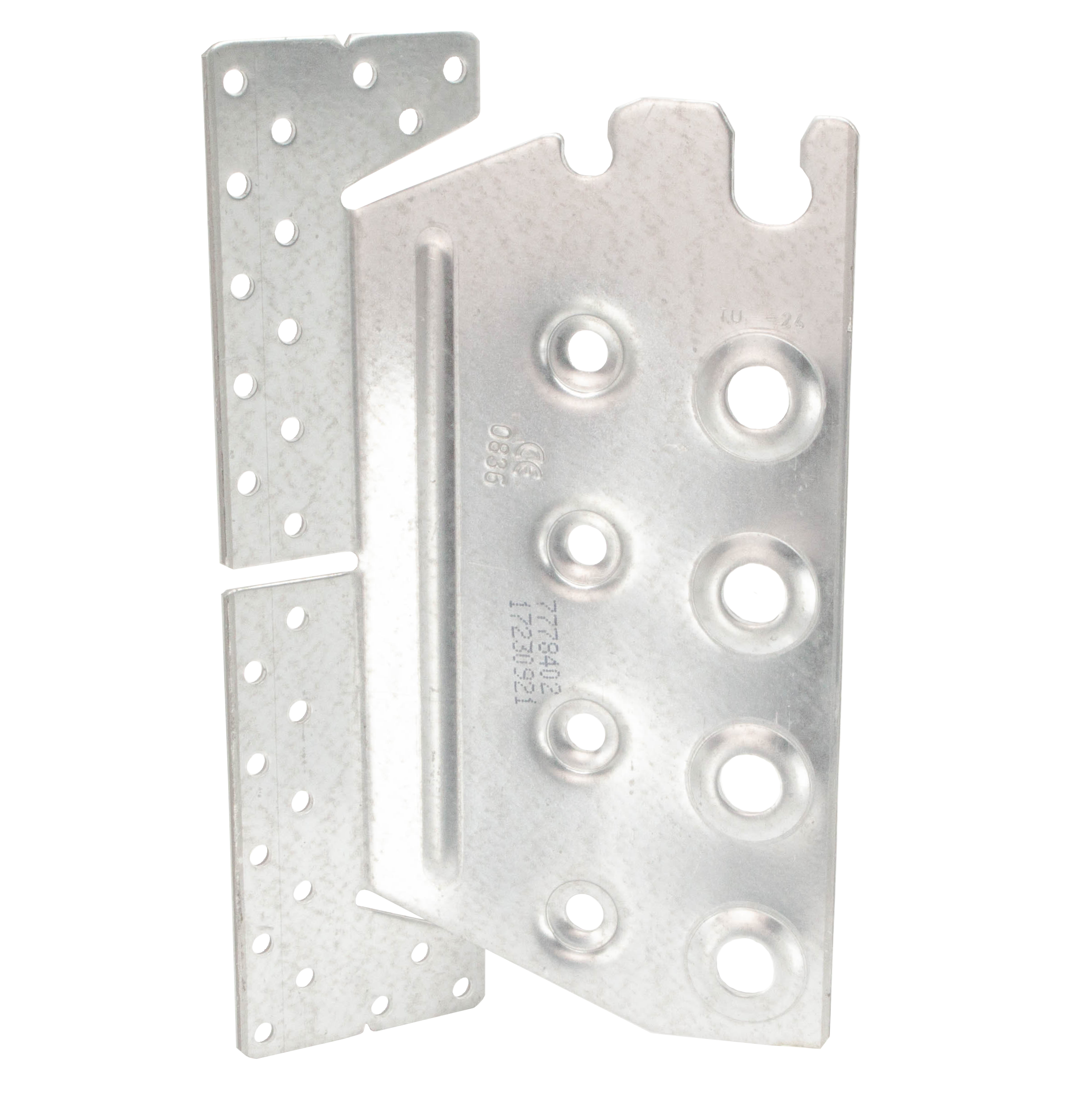

TUS

Etrier à encoches avec angle

L'étrier TUS à âme intérieure permet un assemblage invisible. Plié sur demande, convient aux applications avec un angle allant de 30 à 89°. L‘encoche en tête facilite la pose sur le chantier.

Fiche technique

Marquage CE

ETA

Label traçabilité totale

Classe service 2

Feu R 30

Acier galvanisé Z275

EPD

Connector Selector

Présentation

Caractéristiques

Matière

Acier S250GD + Z275 suivant NF EN 10346,
Epaisseur 3 mm.

Avantages

Assemblage invisible,
Mise en oeuvre optimisée conforme aux Eurocodes,
Utilisable en angle (préciser l'angle à la commande),
Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N'hésitez pas à consulter notre documentation Résistance au Feu - Fiabilité et Connecteurs.

Application

SUPPORT

Porteur : bois massif, lamellé-collé, bois composite
Porté : bois massif, lamellé-collé, bois composite

DOMAINES D'UTILISATION

Solives,
Pannes,
Poutres porteuses...

Données techniques

Dimensions

Dimensions

Dimensions

Dimensions

Référence	Dimensions des connecteurs
	Section de bois[mm]					Dimensions bois porteur[mm]	Dimensions[mm]						Perçages sur porteur[mm]	Perçages sur porté[mm]		Autre
	Largeur		Hauteur[mm]			Largeur poteau	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α	Rond	Rond		Qté par boîte	Poids[kg]
	Min.[mm]	Max.[mm]	Min β=0[mm]	Min β≠0[mm]	Max.[mm]	Min.[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Min.[mm]	Max.[°]	Ø5	Ø8.5	Ø12.5	Qté par boîte	Poids[kg]
TU/S12	40	120	120	160	200	68	96	97.5	40	3	30	89	6	4	-	-	0.4
TU/S16	60	160	160	190	240	88	134	104.5	60	3	30	89	18	-	3	-	0.45
TU/S20	60	160	200	225	280	88	174	104.5	60	3	30	89	22	-	4	-	0.5
TU/S24	60	160	240	260	300	88	214	104.5	60	3	30	89	26	-	5	-	0.64
TU/S28	60	160	280	295	340	88	254	104.5	60	3	30	89	30	-	6	-	0.77

Modèles et gamme de pliage

Référence	Dimensions des connecteurs
	Autre		Dimensions[mm]
	Modèle gauche	Modèle droit	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α
	Modèle gauche	Modèle droit	A[mm]	B[mm]	C[mm]	t[mm]	Min.[mm]	Max.[°]
TU/SL12	X	-	96	97.5	40	3	30	89
TU/SL16	X	-	134	104.5	60	3	30	89
TU/SL20	X	-	174	104.5	60	3	30	89
TU/SL24	X	-	214	104.5	60	3	30	89
TU/SL28	X	-	254	104.5	60	3	30	89
TU/SR12	-	X	96	97.5	40	3	30	89
TU/SR16	-	X	134	104.5	60	3	30	89
TU/SR20	-	X	174	104.5	60	3	30	89
TU/SR24	-	X	214	104.5	60	3	30	89
TU/SR28	-	X	254	104.5	60	3	30	89

L = modèle plié à gauche

R = modèle plié à droite

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=30°

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=30°

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=30°

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=30°
	Valeurs Caractéristiques - Bois de classe C24[kN]																								Fixations
	R₁,ₖ - Pente β=0°						R₁,ₖ - Pente β=15°						R₁,ₖ - Pente β=45°						R₁,ₖ - Pente β=30°						Porté		Porteur
	Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Qté	Type	Qté	Type
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	Qté	Type	Qté	Type
TU/S12	7.4	8.1	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	6.8	7.4	8.2	8.9	9	9	4.0	STD8	6.0	CNA4,0x50
TU/S16	16.4	16.9	17.8	18.8	20	21.3	15.9	16.3	17	18	19	20.2	15.1	15.5	16	16.7	17.5	18.4	15.5	15.8	16.4	17.2	18.1	19.1	3.0	STD12	18.0	CNA4,0x50
TU/S20	24.9	25.6	26.9	28.6	30.3	32.2	24.2	24.7	25.8	27.2	28.8	30.5	22.9	23.6	24.3	25.4	26.6	27.9	23.6	24	24.9	26.1	27.5	28.9	4.0	STD12	22.0	CNA4,0x50
TU/S24	34.2	35.1	36.9	39.1	41.5	43.9	33.2	33.9	35.3	37.2	39.4	41.6	31.6	32.5	33.5	35	36.6	38.4	32.3	32.9	34.1	35.8	37.6	39.6	5.0	STD12	26.0	CNA4,0x50
TU/S28	43.9	45.1	47.3	50.1	53	56	42.7	43.5	45.4	47.7	50.4	53.2	40.8	42	43.3	45.2	47.2	49.5	41.5	42.4	44	46	48.3	50.8	6.0	STD12	30.0	CNA4,0x50

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n'est pas considérée pour les capacités de charges en soulèvement puisqu'elle est placée dans un perçage ouvert.

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=45°

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=45°

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=45°

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=45°
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₁,ₖ - Pente β=0°						R₁,ₖ - Pente β=30°						R₁,ₖ - Pente β=15°						R₁,ₖ - Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]
	Qté	Type	Qté	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6.0	CNA4,0x50	4.0	STD8	7.4	8.2	8.9	9.5	9.5	9.5	6.8	7.4	8.2	9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18.0	CNA4,0x50	3.0	STD12	16.3	16.9	17.9	18.9	20.2	21.4	15.4	15.7	16.3	17.2	18.1	19.1	15.9	16.3	17	18	19.1	20.2	15	15.4	15.9	16.6	17.5	18.4
TU/S20	22.0	CNA4,0x50	4.0	STD12	24.9	25.6	27.2	28.7	30.5	32.3	23.5	23.9	24.9	26.1	27.5	29	24.1	24.7	25.8	27.3	28.9	30.6	22.9	23.5	24.3	25.4	26.7	28
TU/S24	26.0	CNA4,0x50	5.0	STD12	34.2	35.2	37.2	39.2	41.7	44.1	32.3	32.9	34.2	35.9	37.8	39.8	33.2	33.9	35.4	37.4	39.5	41.8	31.5	32.5	33.6	35	36.8	38.6
TU/S28	30.0	CNA4,0x50	6.0	STD12	44	45.2	47.8	50.3	53.2	56.1	41.5	42.5	44.1	46.2	48.5	51	42.7	43.6	45.5	47.9	50.6	53.4	40.8	42	43.4	45.3	47.4	49.7

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n'est pas considérée pour les capacités de charges en soulèvement puisqu'elle est placée dans un perçage ouvert

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=60°

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=60°

Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=60°

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=60°
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porté		Porteur		R₁,ₖ - Pente β=0°						R₁,ₖ - Pente β=45°						R₁,ₖ - Pente β=30°						R₁,ₖ - Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]
	Qté	Type	Qté	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	6.0	CNA4,0x50	7.4	8.2	9.1	9.6	9.6	9.6	6.6	7.1	7.8	8.5	8.8	8.8	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3
TU/S16	3.0	STD12	18.0	CNA4,0x50	16.4	16.9	17.8	19	20.2	21.5	15	15.4	15.9	16.7	17.5	18.5	15.4	15.7	16.4	17.2	18.2	19.3	15.9	16.3	17.1	18.1	19.2	20.4
TU/S20	4.0	STD12	22.0	CNA4,0x50	25	25.8	27.2	28.9	30.7	32.6	22.9	23.5	24.4	25.5	26.8	28.2	23.6	24	25	26.2	27.7	29.3	24.2	24.8	25.9	27.4	29.1	30.9
TU/S24	5.0	STD12	26.0	CNA4,0x50	34.4	35.4	37.3	39.5	42	44.4	31.6	32.6	33.7	35.2	37	38.9	32.4	33.1	34.4	36.1	38	40.1	33.3	34.1	35.6	37.6	39.8	42.1
TU/S28	6.0	STD12	30.0	CNA4,0x50	44.3	45.5	47.8	50.6	53.6	56.4	40.9	42.2	43.7	45.6	47.8	50.1	41.7	42.7	44.3	46.5	48.9	51.4	43	43.8	45.8	48.2	51	53.7

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n'est pas considérée pour les capacités de charges en soulèvement puisqu'elle est placée dans un perçage ouvert

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=30°

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=30°

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=30°

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=30°
	Valeurs Caractéristiques - Bois de classe C24[kN]																								Fixations
	R₁,ₖ - Pente β=0°						R₁,ₖ - Pente β=30°						R₁,ₖ - Pente β=15°						R₁,ₖ - Pente β=45°						Porteur		Porté
	Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Qté	Type	Qté	Type
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	Qté	Type	Qté	Type
TU/S12	7.4	8.1	9	9.5	9.5	9.5	6.8	7.4	8.2	8.9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	5.0	CNA4,0x50	4.0	STD8
TU/S16	15	15.5	16.3	17.3	18.5	19.6	14.1	14.4	15	15.8	16.7	17.6	14.5	14.9	15.6	16.5	17.6	18.6	13.8	14.1	14.6	15.2	16	16.9	13.0	CNA4,0x50	3.0	STD12
TU/S20	21.2	21.9	23	24.4	25.8	26.1	20.1	20.4	21.3	22.3	23.5	24.7	20.6	21.1	22.1	23.3	24.6	26	19.5	20	20.7	21.6	22.7	23.8	14.0	CNA4,0x50	4.0	STD12
TU/S24	29.4	30.3	31.9	33.6	34.4	34.4	27.8	28.3	29.4	30.8	32.4	34	28.6	29.2	30.6	32.2	33.9	34.4	27	27.8	28.7	30	31.4	32.9	17.0	CNA4,0x50	5.0	STD12
TU/S28	35.2	36.1	36.1	36.1	36.1	36.1	33.5	34	35.2	36.1	36.1	36.1	34.3	35	36.1	36.1	36.1	36.1	32.7	33.4	34.4	35.7	36.1	36.1	18.0	CNA4,0x50	6.0	STD12

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n'est pas considérée pour les capacités de charges en soulèvement puisqu'elle est placée dans un perçage ouvert

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=45°

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=45°

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=45°

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=45°
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porté		Porteur		R₁,ₖ - Pente β=0°						R₁,ₖ - Pente β=15°						R₁,ₖ - Pente β=30°						R₁,ₖ - Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]
	Qté	Type	Qté	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	5.0	CNA4,0x50	7.4	8.2	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	3.0	STD12	13.0	CNA4,0x50	15	15.5	16.3	17.4	18.5	19.7	14.5	14.9	15.6	16.6	17.6	18.7	14.1	14.4	15	15.8	16.7	17.7	13.7	14	14.5	15.2	16	16.9
TU/S20	4.0	STD12	14.0	CNA4,0x50	21.3	22	23.1	24.5	25.8	26.1	20.6	21.2	22.2	23.4	24.7	26	20.1	20.4	21.3	22.4	23.6	24.8	19.5	20	20.7	21.7	22.7	23.9
TU/S24	5.0	STD12	17.0	CNA4,0x50	29.5	30.4	32	33.7	34.4	34.4	28.7	29.3	30.7	32.3	34	34.4	27.9	28.4	29.5	31	32.5	34.1	27.1	27.8	28.8	30.1	31.5	33
TU/S28	6.0	STD12	18.0	CNA4,0x50	35.3	36.1	36.1	36.1	36.1	36.1	34.4	35.1	36.1	36.1	36.1	36.1	33.6	34.1	35.2	36.1	36.1	36.1	32.8	33.5	34.5	35.8	36.1	36.1

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n'est pas considérée pour les capacités de charges en soulèvement puisqu'elle est placée dans un perçage ouvert

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=60°

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=60°

Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=60°

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=60°
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₁,ₖ - Pente β=0°						R₁,ₖ - Pente β=30°						R₁,ₖ - Pente β=15°						R₁,ₖ - Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]
	Qté	Type	Qté	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5.0	CNA4,0x50	4.0	STD8	7.4	8.2	9.1	9.6	9.6	9.6	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.8	8.8
TU/S16	13.0	CNA4,0x50	3.0	STD12	15	15.5	16.4	17.5	18.7	19.9	14.1	14.4	15	15.8	16.8	17.8	14.5	14.9	15.7	16.7	17.7	18.9	13.7	14	14.5	15.3	16.1	17
TU/S20	14.0	CNA4,0x50	4.0	STD12	21.4	22.1	23.3	24.6	25.8	26.1	20.1	20.5	21.4	22.5	23.7	24.9	20.7	21.3	22.3	23.5	24.8	26	19.5	20	20.8	21.8	22.9	24
TU/S24	17.0	CNA4,0x50	5.0	STD12	29.7	30.6	32.2	33.8	34.4	34.4	28.1	28.6	29.7	31.2	32.7	34.1	28.8	29.5	30.9	32.5	34	34.4	27.2	28	29	30.3	31.7	33.1
TU/S28	18.0	CNA4,0x50	6.0	STD12	35.4	36.1	36.1	36.1	36.1	36.1	33.8	34.3	35.4	36.1	36.1	36.1	34.6	35.2	36.1	36.1	36.1	36.1	32.9	33.7	34.7	35.8	36.1	36.1

Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n'est pas considérée pour les capacités de charges en soulèvement puisqu'elle est placée dans un perçage ouvert

Installation

Montage

Fixations

Sur porteur bois :

Pointes annelées CNA Ø4.0x50 mm ou vis CSA Ø5.0x40 mm

Sur porté :

Broches en acier S235JR type STD12
TUS12 : Ø 8 mm type STD8
TUS16 à 28 : Ø 12 mm type STD12.

La longueur des broches doit être inférieure ou égale à la largeur de la solive portée.

Installation

Réaliser une entaille verticale dans la poutre portée (largeur 6 mm pour le TUS12 et largeur 9 mm pour les TUS16 à TUS28),
Identifier la position des broches sur la poutre avant de percer transversalement,
Insérer uniquement la première broche dans la poutre sur la partie supérieure (diamètre de perçage fonction du diamètre de la broche),
Réaliser un lamage d’une profondeur de 6 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage,
Fixer l’étrier sur le support à l’aide de pointes ou de vis,
Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier,
Mettre en place les broches restantes.

Assemblage droit sur poutre

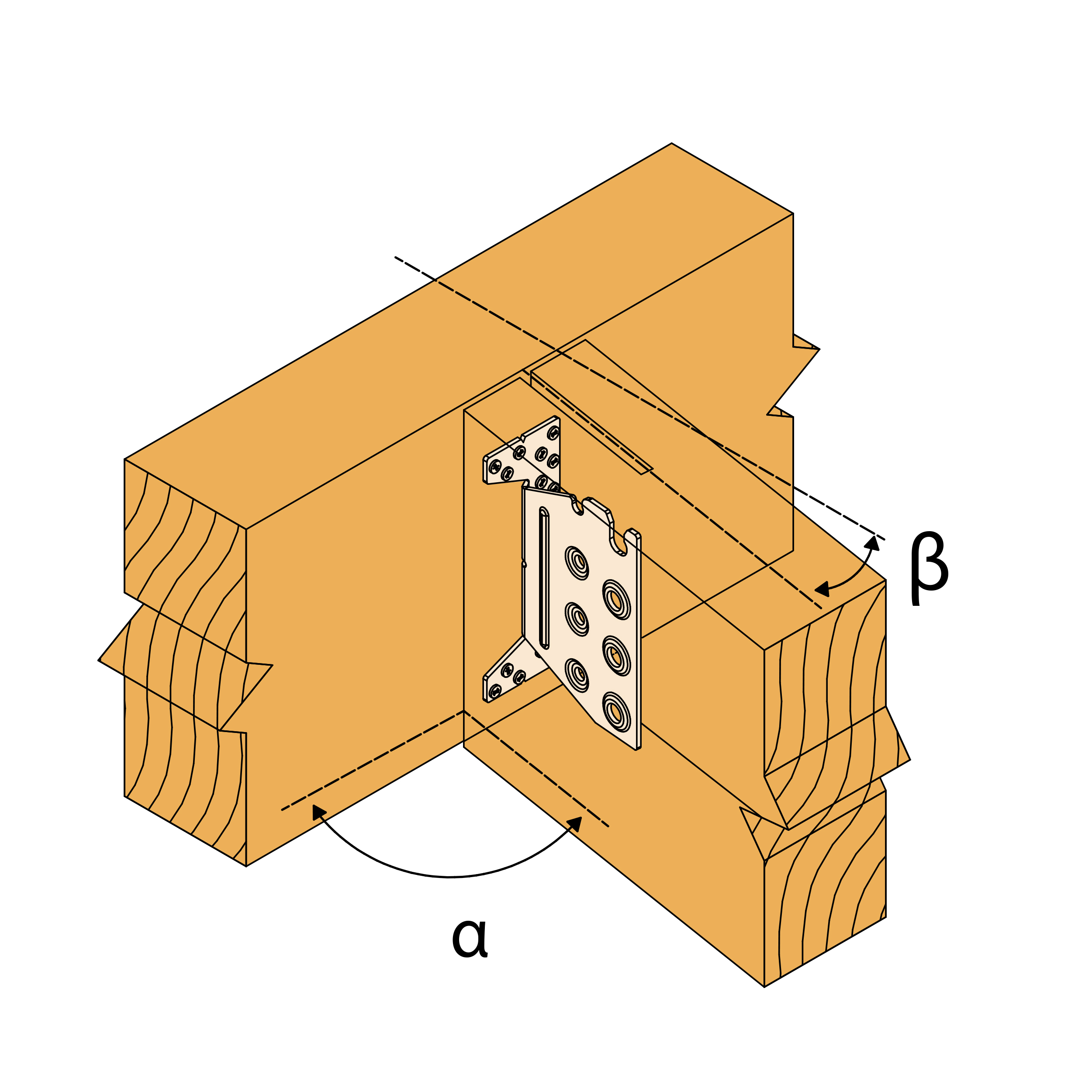

Assemblage avec pente sur poutre

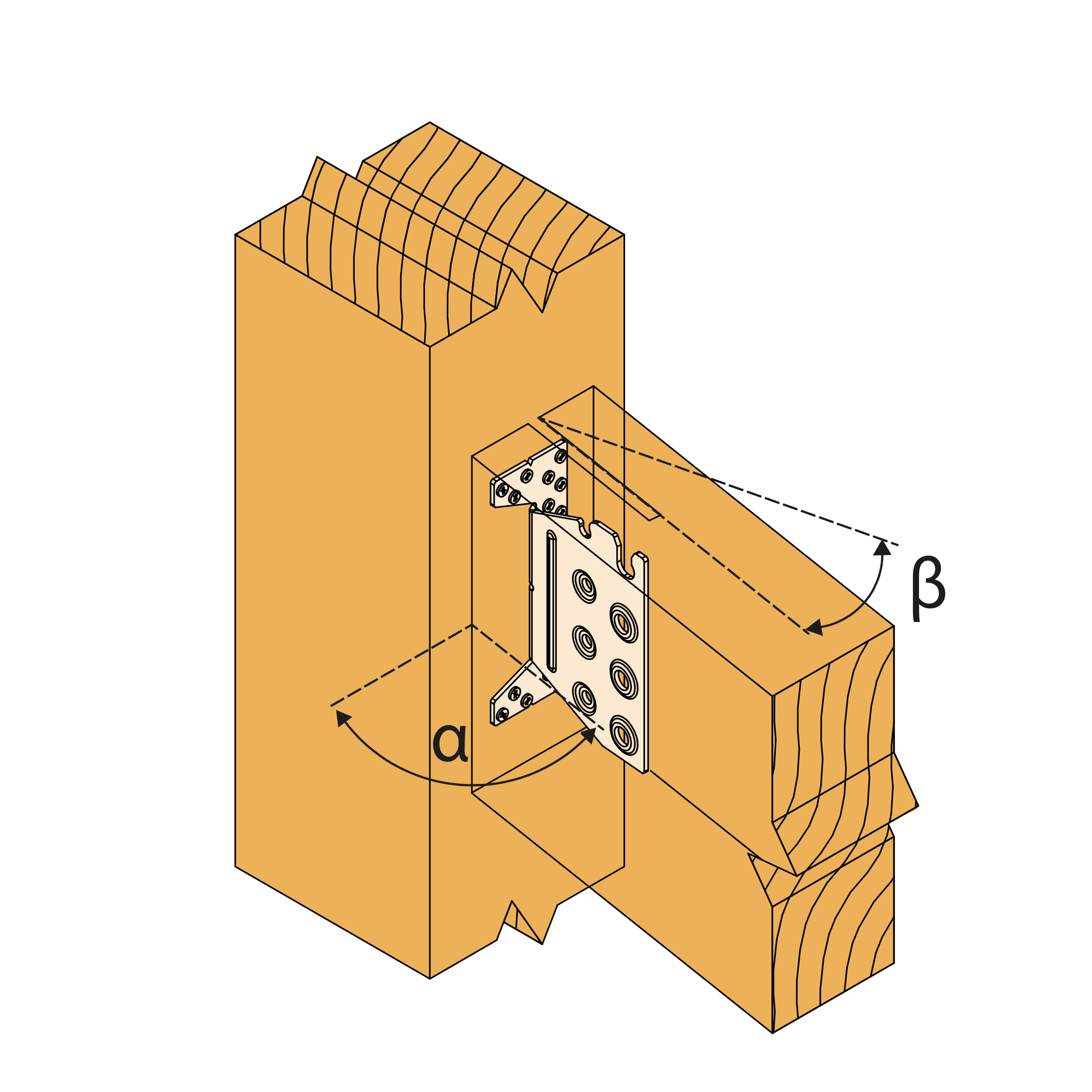

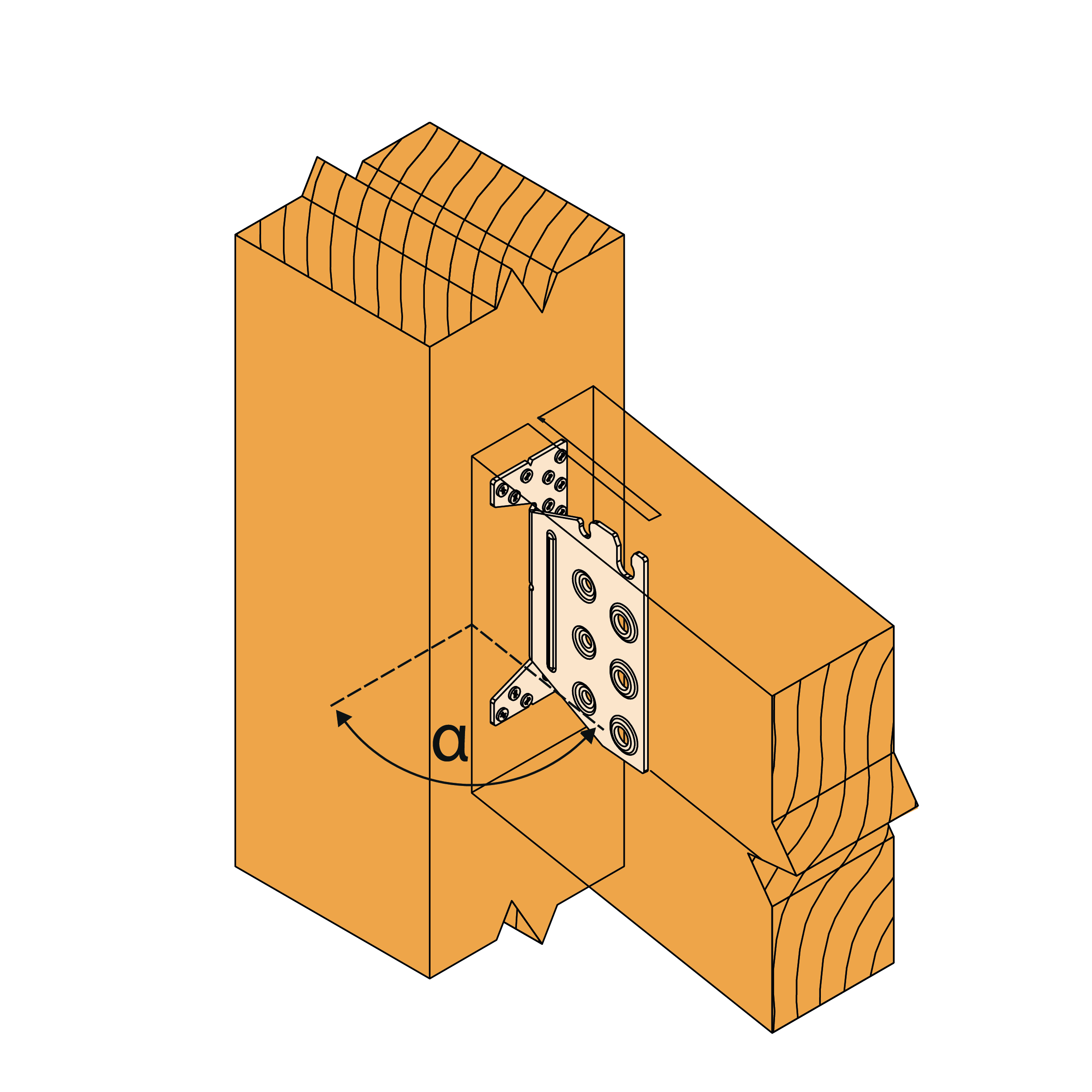

Assemblage avec pente sur poteau

Montage entaille débouchante

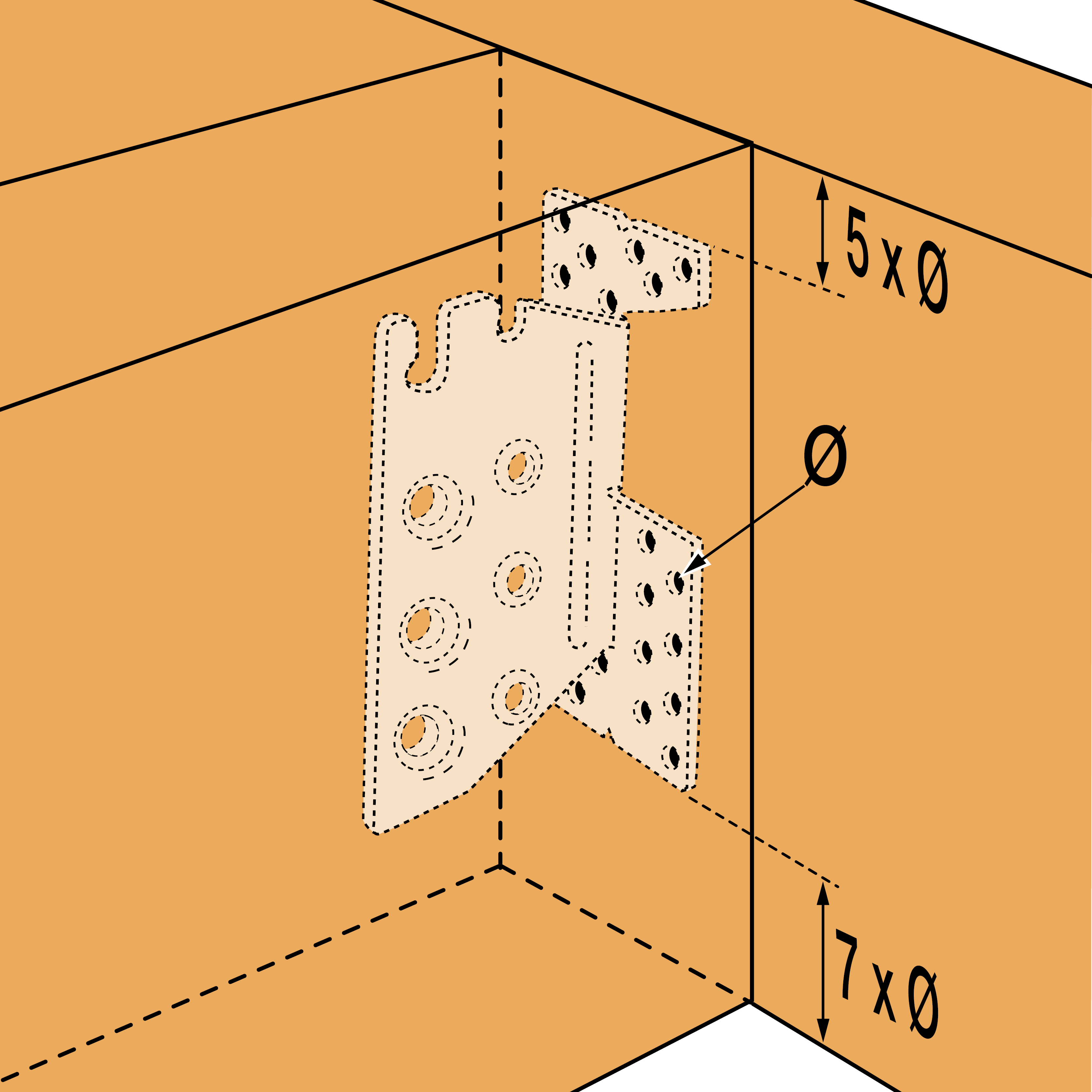

Montage invisible - Dimensions

TU TUS install UK.jpg

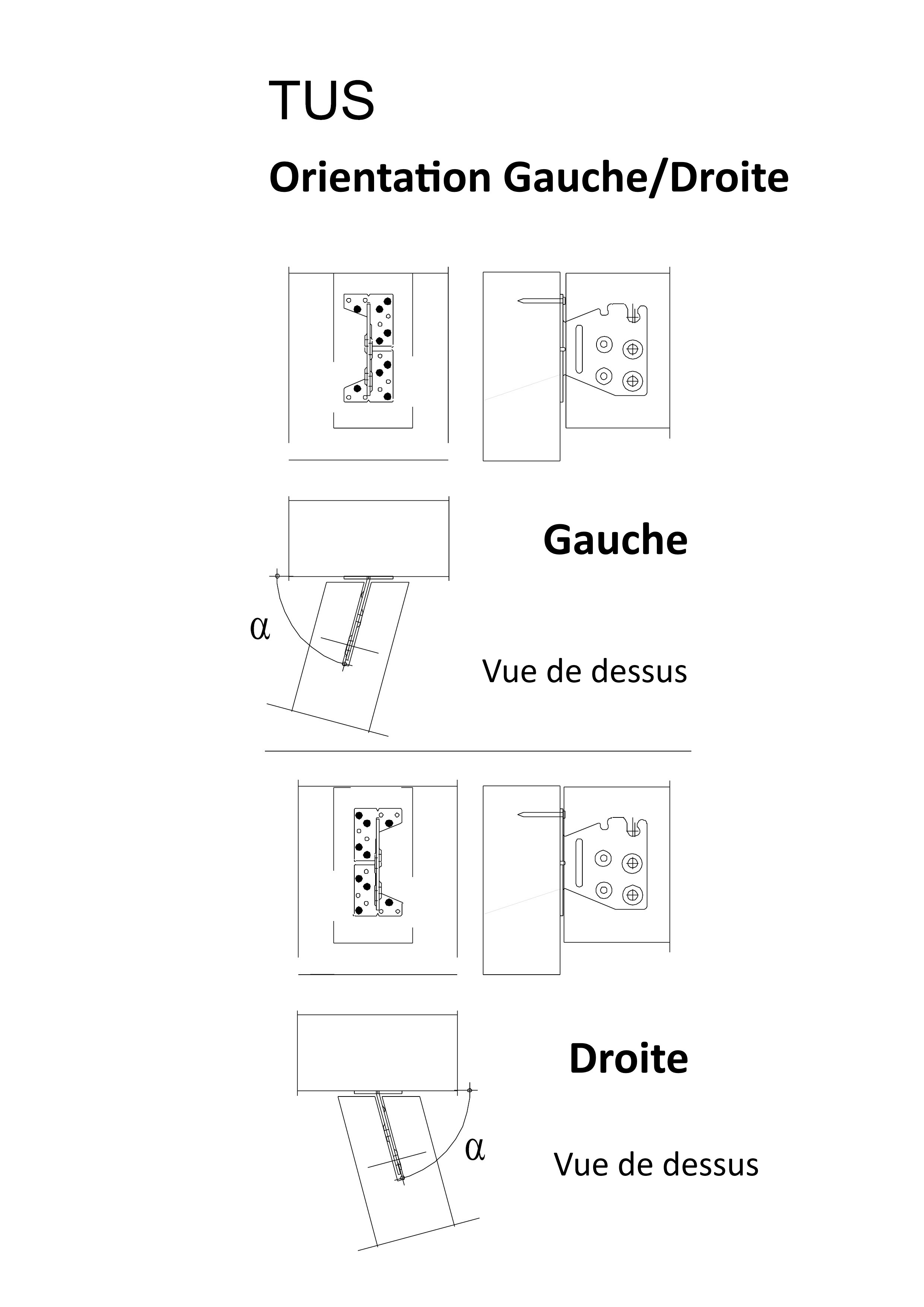

Modèle gauche TUBSL, vue de dessus / Assemblage en pente, vue de côté

Zuordnung TUS.jpg

Certification

Déclaration de performance (DoP)

fr-dop-e07-0245-05-s-2.pdf

Afficher l'historique

2018-08-16

fr-dop-e07-0245-issue-4.pdf

2016-08-10

fr-dop-e07-0245-issue-3.pdf

2016-01-07

fr-dop-e07-0245-issue-2.pdf

2013-03-01

fr-dop-e07-0245-issue-1.pdf

Agrément technique européen (ATE)

eta-07-0245-2025-01-15.pdf

Afficher l'historique

2018-08-15

eta-07-0245-2018-08-15.pdf

2016-08-10

eta070245-sst-je-ch-r5-2016-rev-a.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Paquets ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplifié
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP
