Connexions pour assemblage des charpentes bois

LSSU

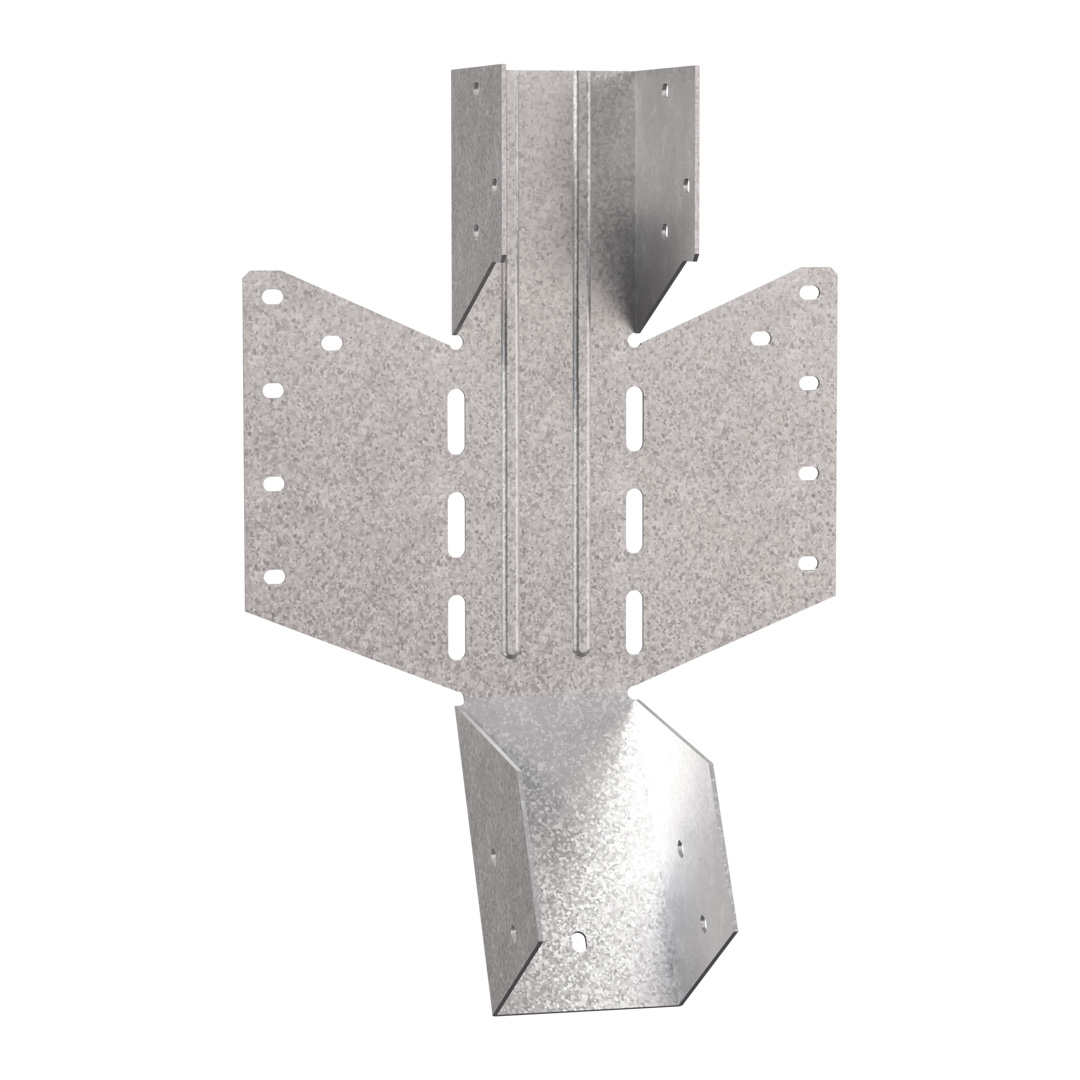

Etrier à pente et orientation réglables

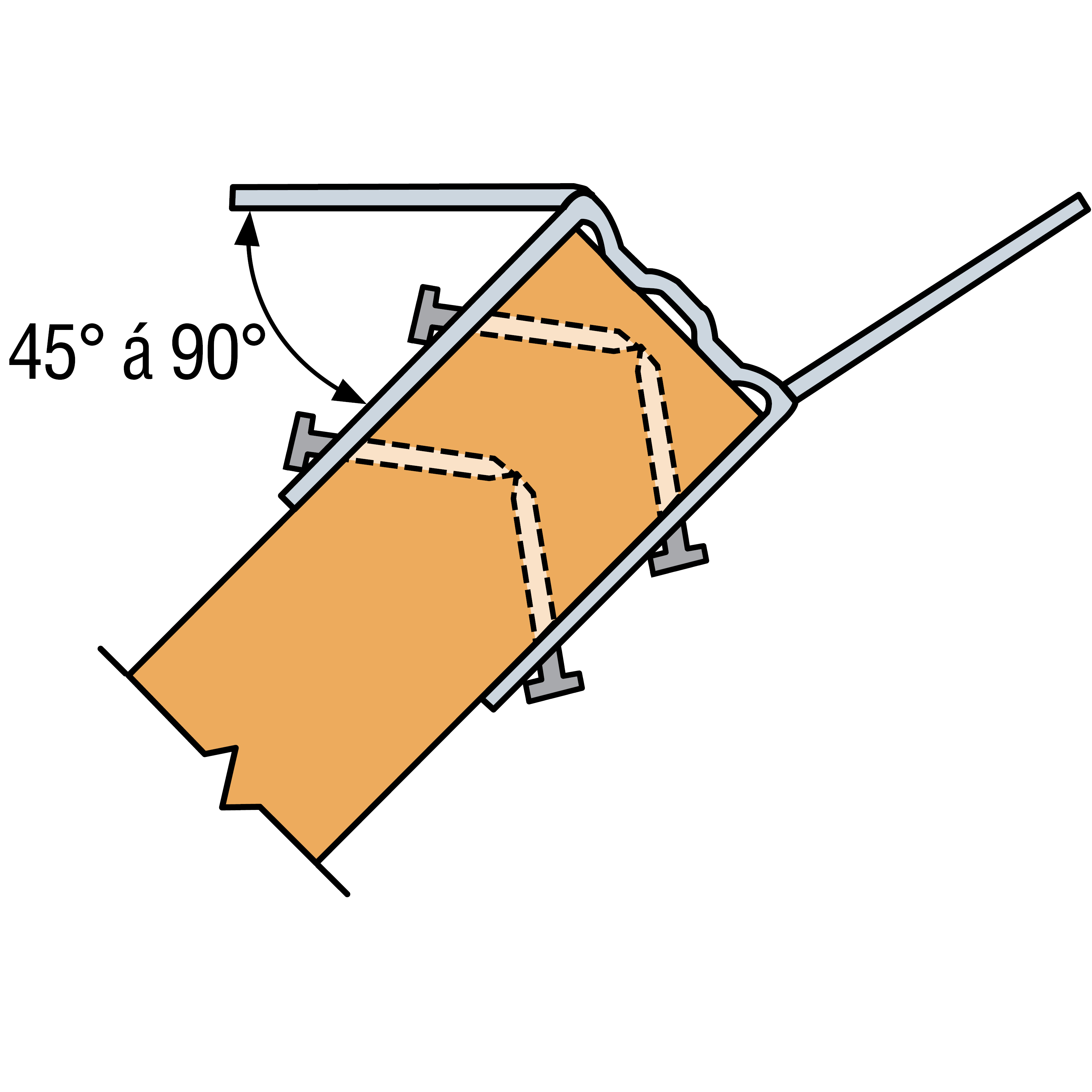

L'étrier à pente et orientation réglables LSSU est un étrier qui permet de régler sur chantier l‘angle et la pente nécessaires pour sa mise en oeuvre jusqu‘à 45° dans les 4 directions.

Fiche technique

Marquage CE

ETA

Classe service 2

Acier électrozingué 20µm

EPD

Présentation

Images

Installation 2

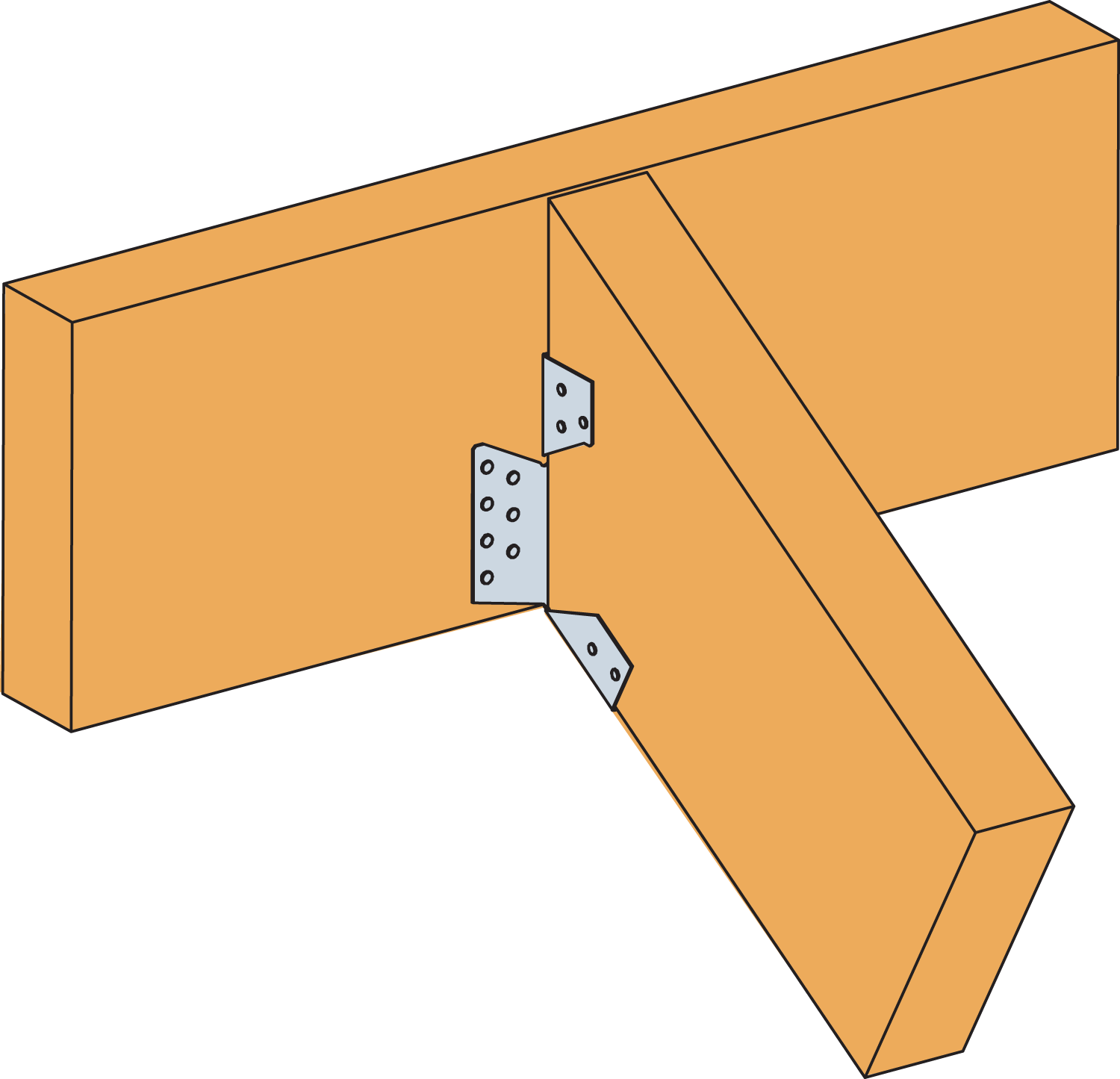

Installation 3

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : de 1,2 mm à 2 mm selon les modèles.

Avantages

Pente et angle réglables sur chantier,
Mise en oeuvre dans les 4 dimensions,
Trous oblongs permettant le clouage en biais si nécessaire...

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé...
Porté : poutres en I (avec renforts d'âme), poutres massives, bois composites...

Domaines d'utilisation

Fixation de chevrons,
Arbalétriers,
Chevêtres...

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Check phased out variants and alternatives

Données techniques

Dimensions

Dimensions

Références	Ancienne référence LSSU	Dimensions poutre [mm]				Dimensions [mm]					Perçages sur porteur	Perçages sur porté	Box Quantity	Poids [kg]
		Largeur		Hauteur de la coupe		A	B	C	D	t	Oblongs	Oblongs
		Min.	Max.	Min.	Max.	A	B	C	D	t	Ø4x6	Ø4x6
LSSU181/38	LSSU28	35	38	241	241	38	181	90	44	1.2	10	5	25	0.276
LSSU216/38	LSSU210	35	38	302	302	38	216	90	44	1.2	10	7	20	0.32
LSSU216/45	LSSUI25	42	45	241	356	45	216	90	44	1.2	10	7	20	0.32
LSSU216/60	LSSUI35	57	60	241	356	60	216	90	50	1.2	10	7	16	0.32
LSSU275/66	-	63	66	300	450	66	275	90	58	1.5	18	11	25	0.66
LSSU275/71	-	68	71	300	450	71	275	90	65	1.5	18	11	25	0.94
LSSU216/78	LSSU210-2	75	78	241	356	78	216	90	75	1.5	18	12	25	0.32
LSSU216/90	LSSU410	87	90	241	356	90	216	90	69	1.5	18	12	25	0.32

Valeurs Caractéristiques - Bois sur Bois - Pente uniquement

Références	Fixations		Valeurs Caractéristiques [kN]
	Porteur	Porté	R_1.k		R_2.k
	Ø4,0x50	Ø4,0x35	Poutre I à membrures LVL	Poutre I à membrures massives	Poutre I à membrures LVL	Poutre I à membrures massives
	Qté	Qté	Poutre I à membrures LVL	Poutre I à membrures massives	Poutre I à membrures LVL	Poutre I à membrures massives
LSSU181/38	10	5	5.1	7.3	2.4	2.4
LSSU216/38	10	7	5.1	7.3	2.4	2.4
LSSU216/45	10	7	5.1	9.9	2.4	4
LSSU216/60	10	7	9.1	9.9	2.4	4
LSSU275/66	18	11	-	10.6	-	5.7
LSSU275/71	18	11	9.1	10.6	2.4	5.7
LSSU216/78	18	12	9.1	-	2.4	-
LSSU216/90	18	12	11.1	12.5	3	2.3

Valeurs Caractéristiques - Bois sur Bois - Angle ou Angle et pente

Références	Fixations		Valeurs Caractéristiques [kN]
	Porteur	Porté	R_1.k		R_2.k
	Ø4,0x50	Ø4,0x35	Poutre I à membrures LVL	Poutre I à membrures massives	Poutre I à membrures LVL	Poutre I à membrures massives
	Qté	Qté	Poutre I à membrures LVL	Poutre I à membrures massives	Poutre I à membrures LVL	Poutre I à membrures massives
LSSU181/38	9	5	3.4	3.2	1.5	1.5
LSSU216/38	9	7	3.4	3.2	1.5	1.5
LSSU216/45	9	7	3.4	8.1	1.5	4
LSSU216/60	9	7	6.8	8.1	6.6	4
LSSU275/66	15	11	-	10.8	-	5.7
LSSU275/71	15	11	6.8	10.8	2.4	5.7
LSSU216/78	14	12	6.8	-	2.4	-
LSSU216/90	14	12	7.2	7.1	3	2.3

Installation

Montage

Fixations

Sur le porteur :

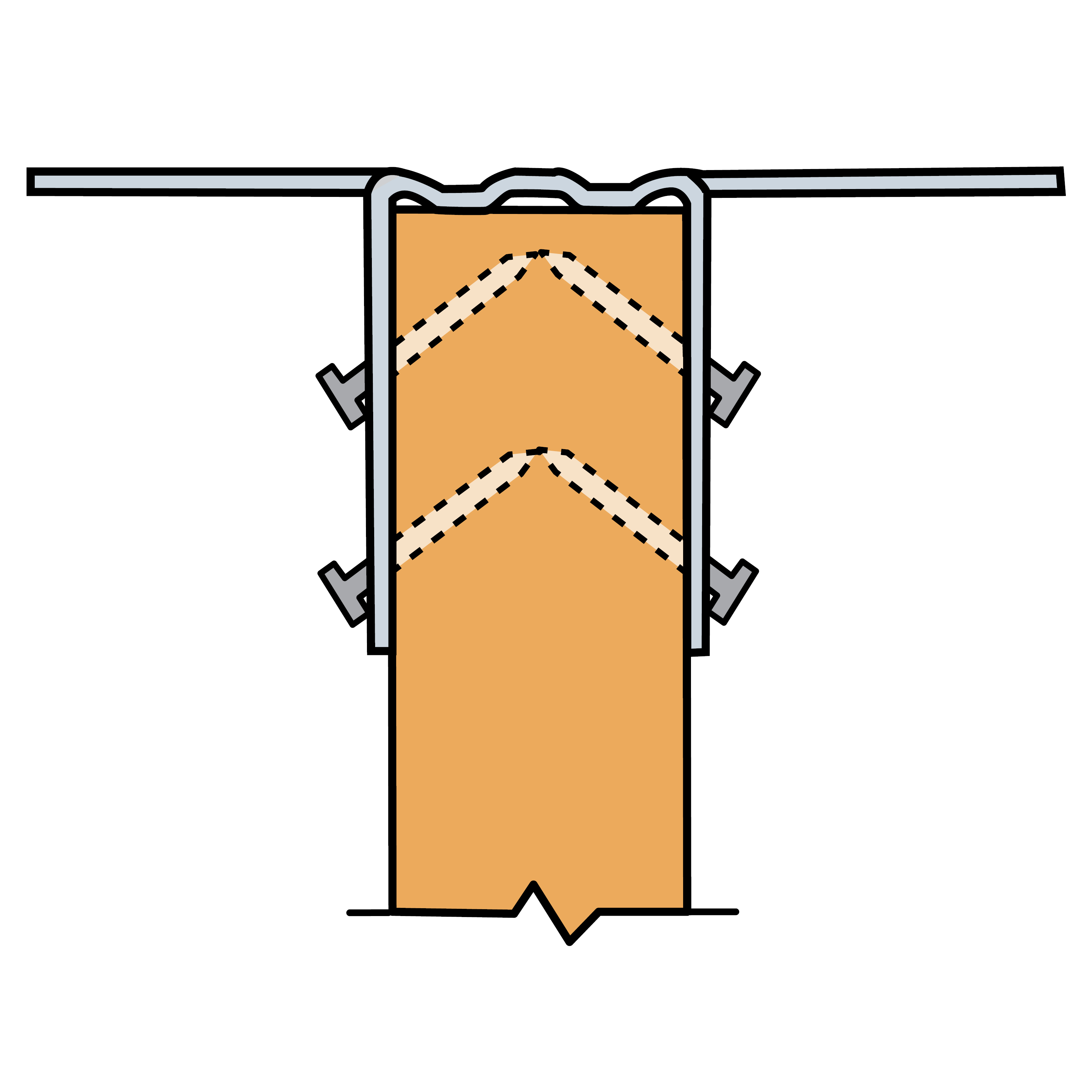

Pointes annelées CNA4,0x50,

Vis CSA5.0x80 si angle entre le porteur et le porté

Sur le porté :
Pointes torsadées N3.75x30

Installation

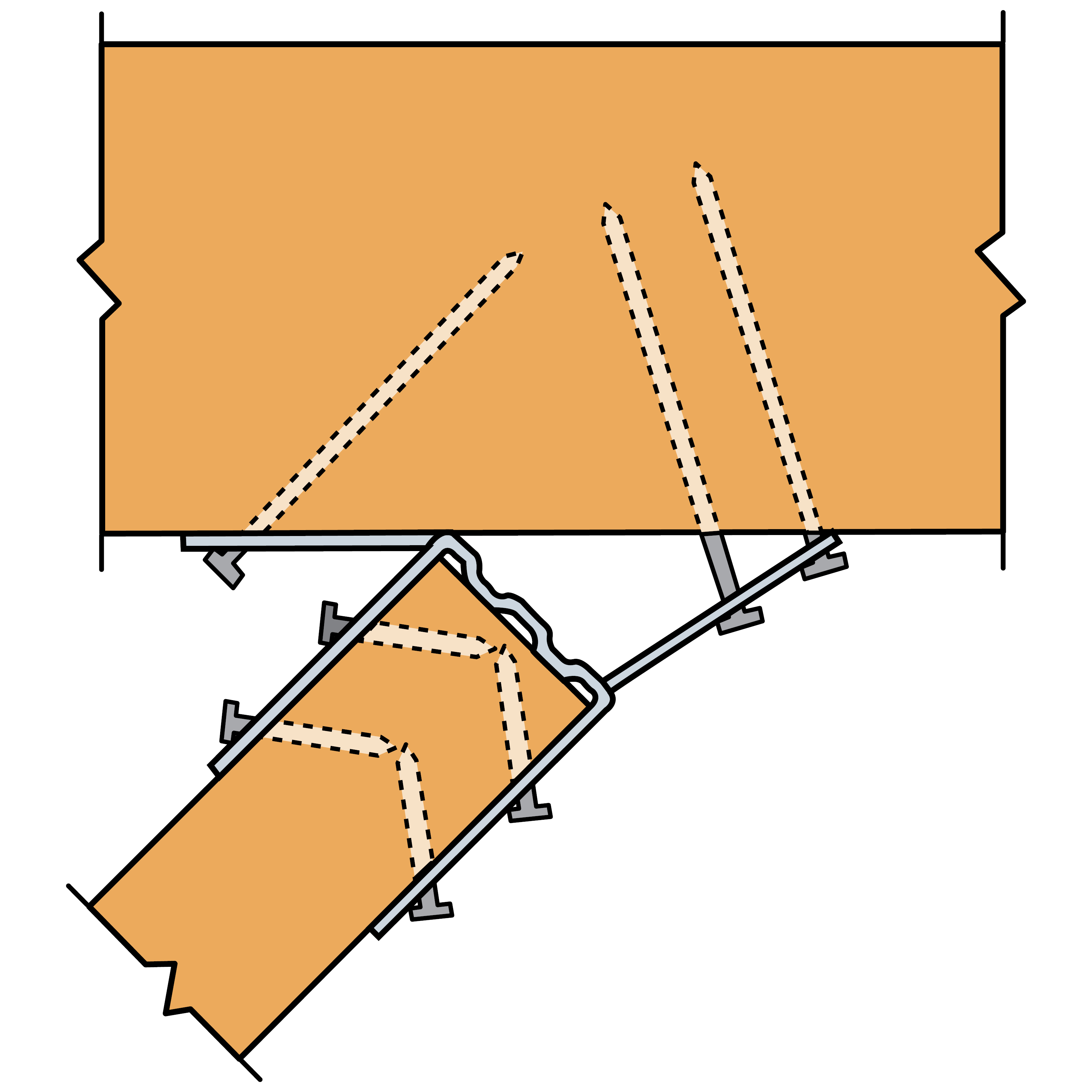

Les trous oblongs permettent le clouage en biais si nécessaire,
Le blocage du pied est impératif lorsqu'il y a une configuration en pente (arbalétrier).
