EBR

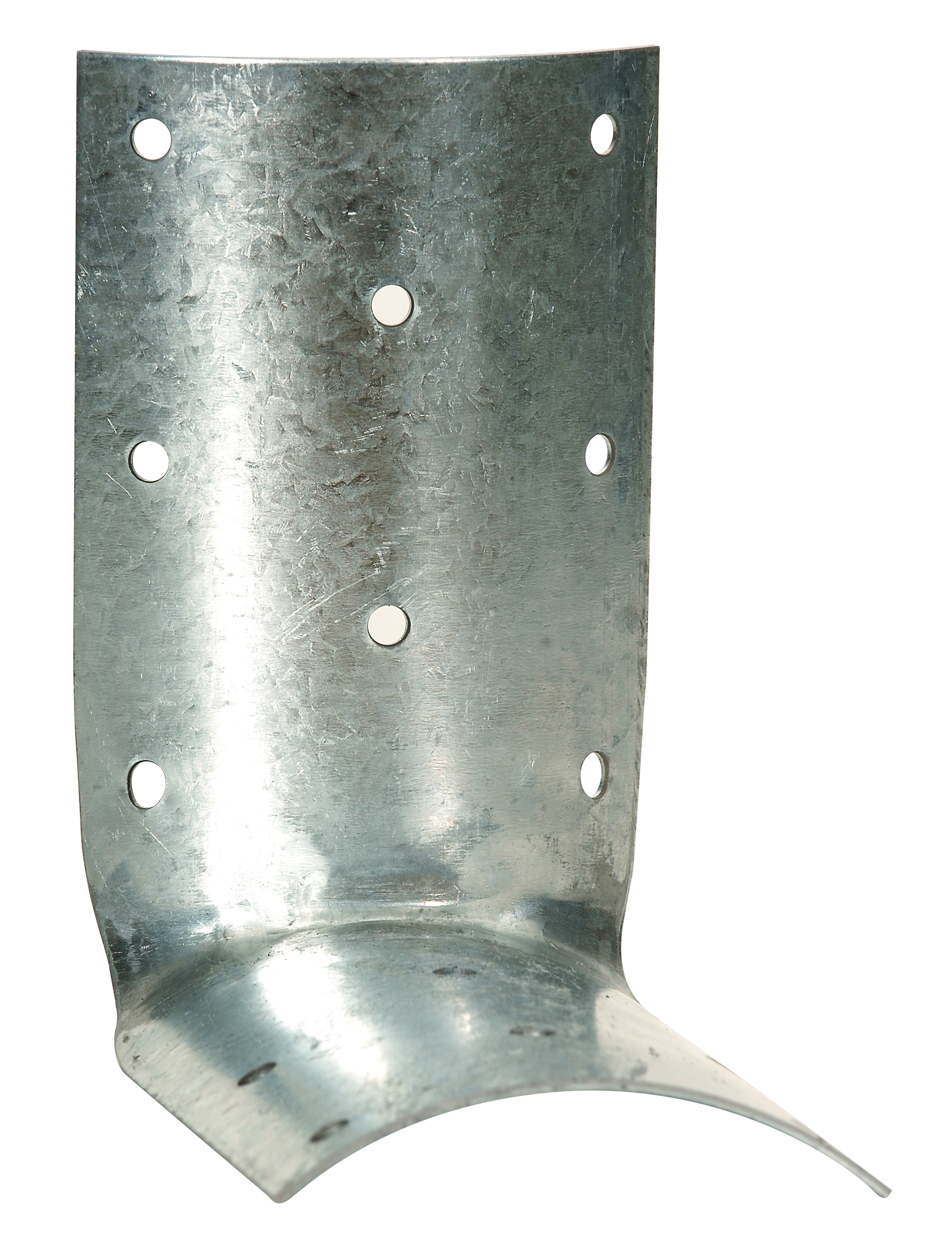

Equerre pour bois ronds

Les équerres pour bois ronds sont conçues spécialement pour l‘assemblage de bois rond, ces équerres sont utilisables dans de nombreuses configurations. Le profil incurvé des ailes contribue au maintien et à l‘esthétisme de l‘assemblage.

Fiche technique

Classe service 2

Acier galvanisé Z275

EPD

Présentation

Images

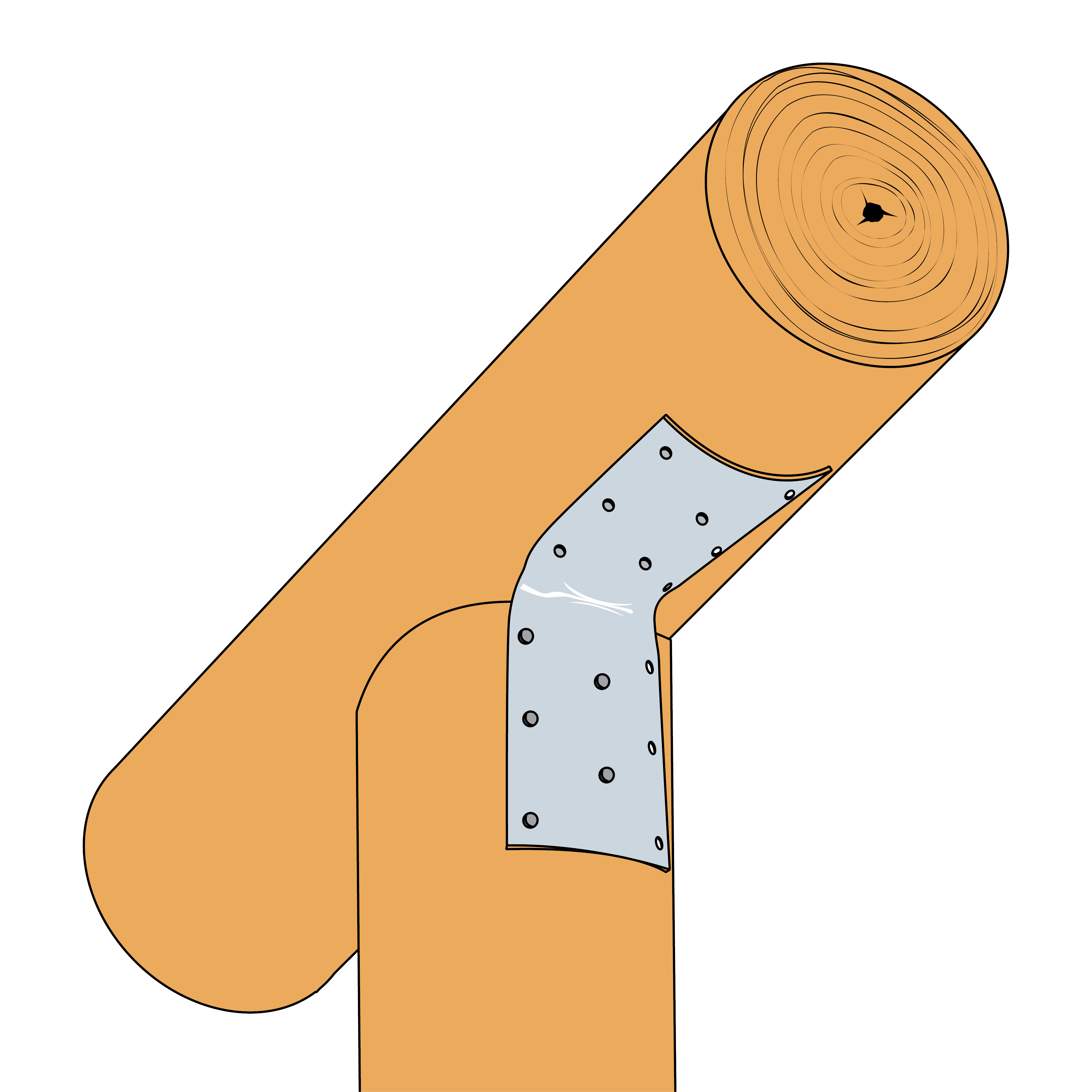

Fixation de bois rond à 90°

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 1,5 mm.

Avantages

Simplifie l'assemblage de bois ronds.

Application

Support

Porteur : bois rond traité à coeur,
Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d'utilisation

Clôtures,
Aménagements extérieurs, …

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Check phased out variants and alternatives

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]				Perçages		Diamètre du bois [mm]	Poids [kg]
	A	B	C	Ep.	Aile A	Aile B
	A	B	C	Ep.	Ø5	Ø5
EBR60-R	80	80	57	1.5	4	4	60 - 120	0.11
EBR80-B	123	123	74	1.5	6	8	80 - 140	0.21

Installation

Montage

Fixations

Pointes annelées CNA Ø4,0x50,
Vis CSA Ø5x50 ou CSA-Z Ø5.0

Installation

Approcher l’élément à fixer du support.
Pointer ou visser l'équerre à cet élément.
Pointer et visser également l’équerre sur le support bois.

Fixation de bois rond à 90°
