Sabot à ailes extérieures

Le sabot à ailes extérieures SAE couvre un grand panel de mises en oeuvre. Les assemblages sont fiables, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.

Fiche technique

Marquage CE

ETA

Label traçabilité totale

Ailes extérieures

Classe service 2

Intérieur

EPD

Acier galvanisé Z275

Présentation

Images

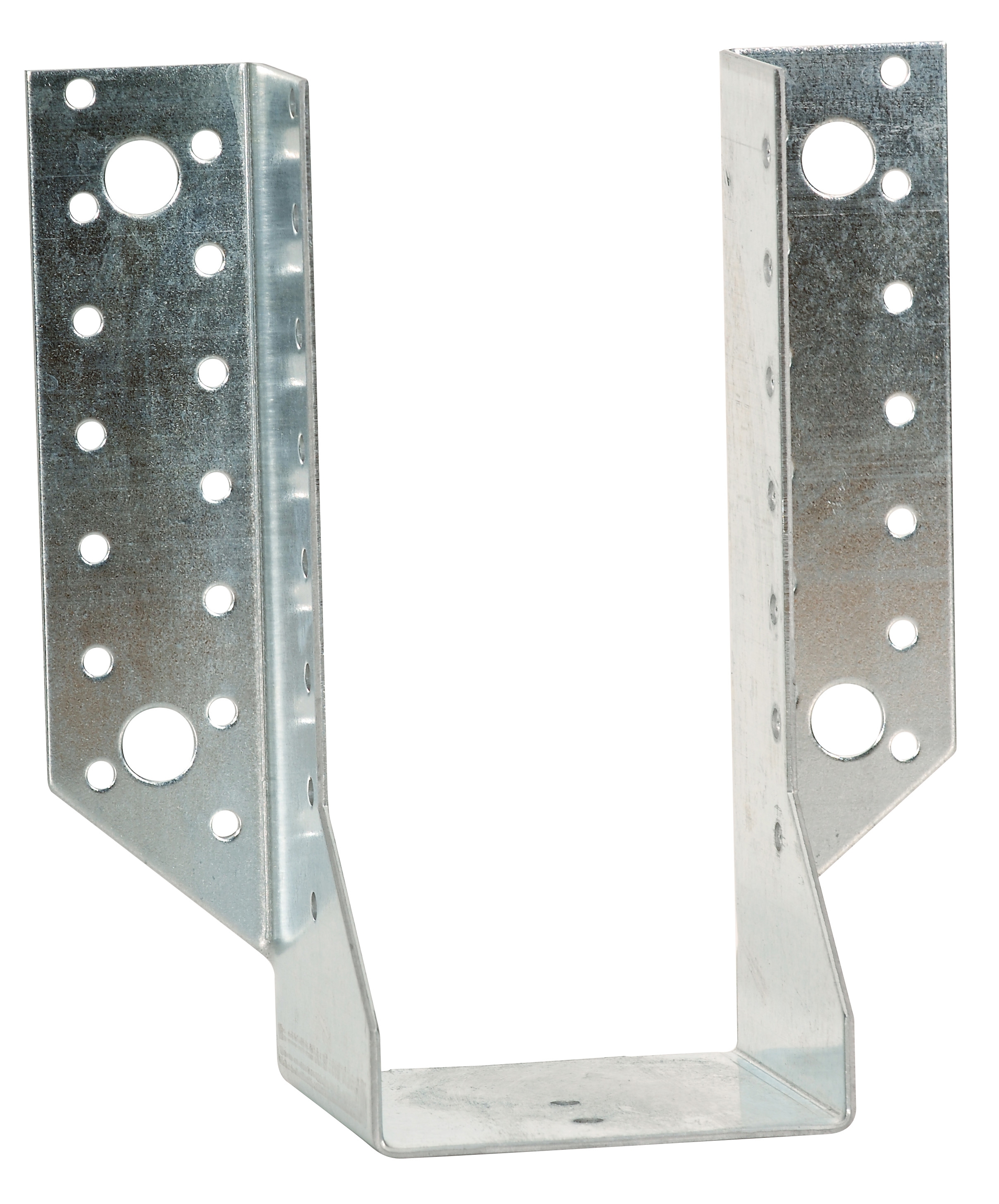

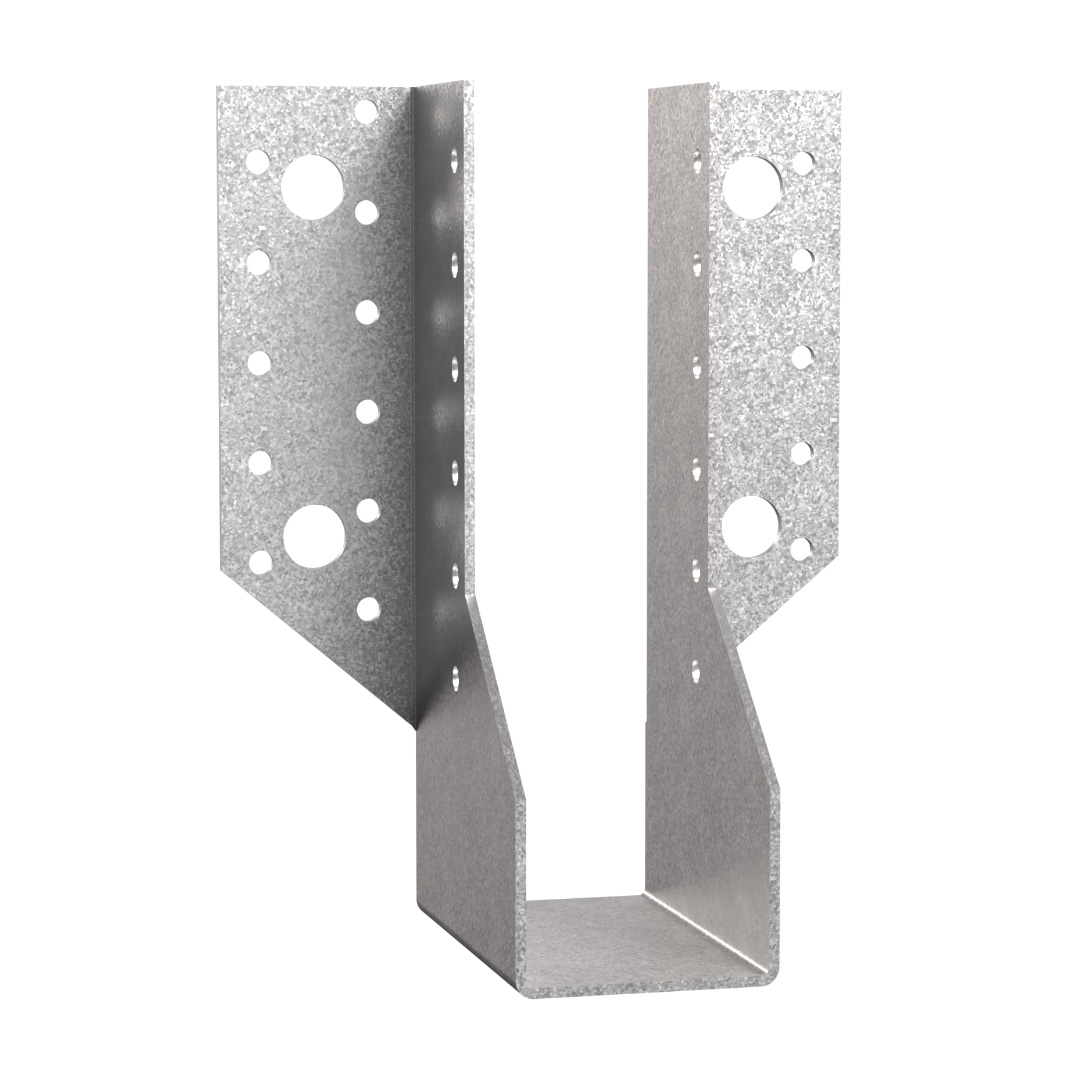

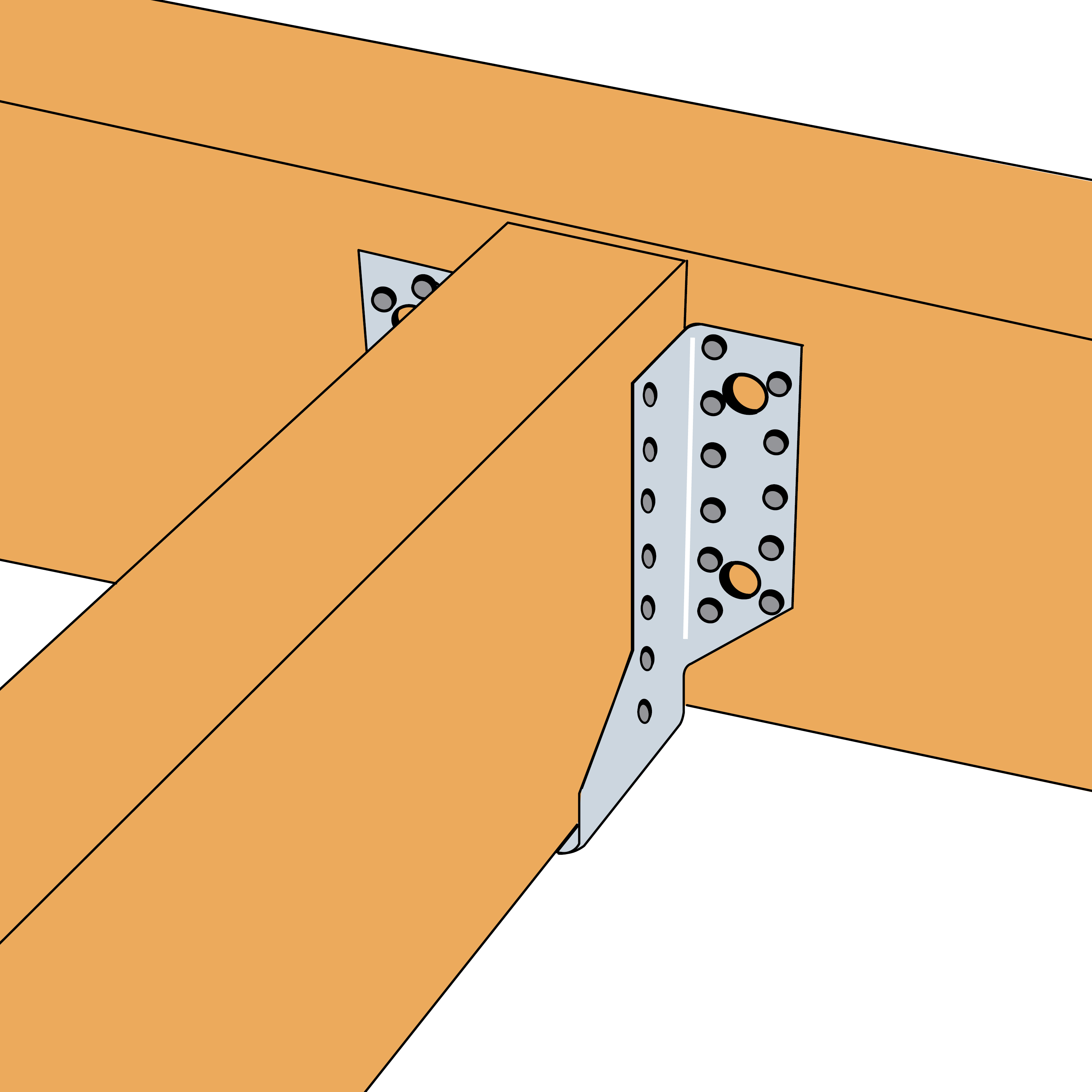

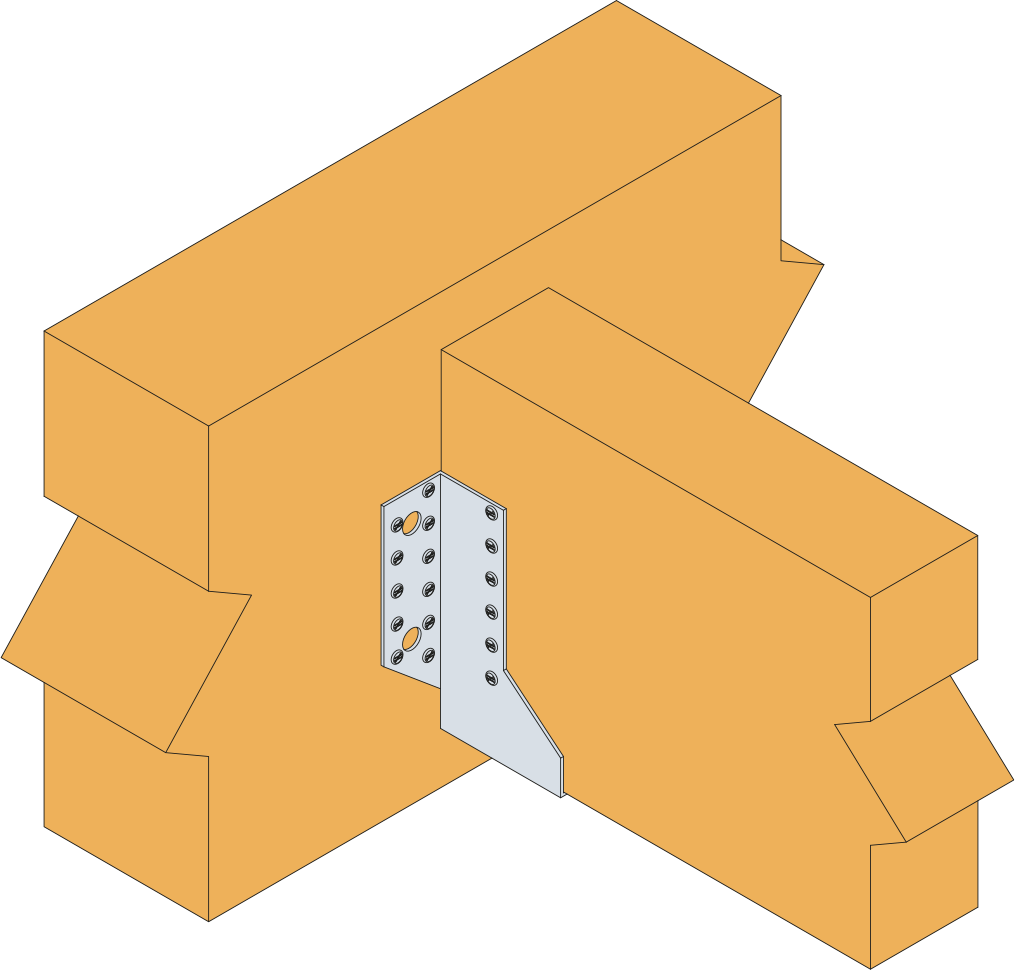

Clouage total sur bois

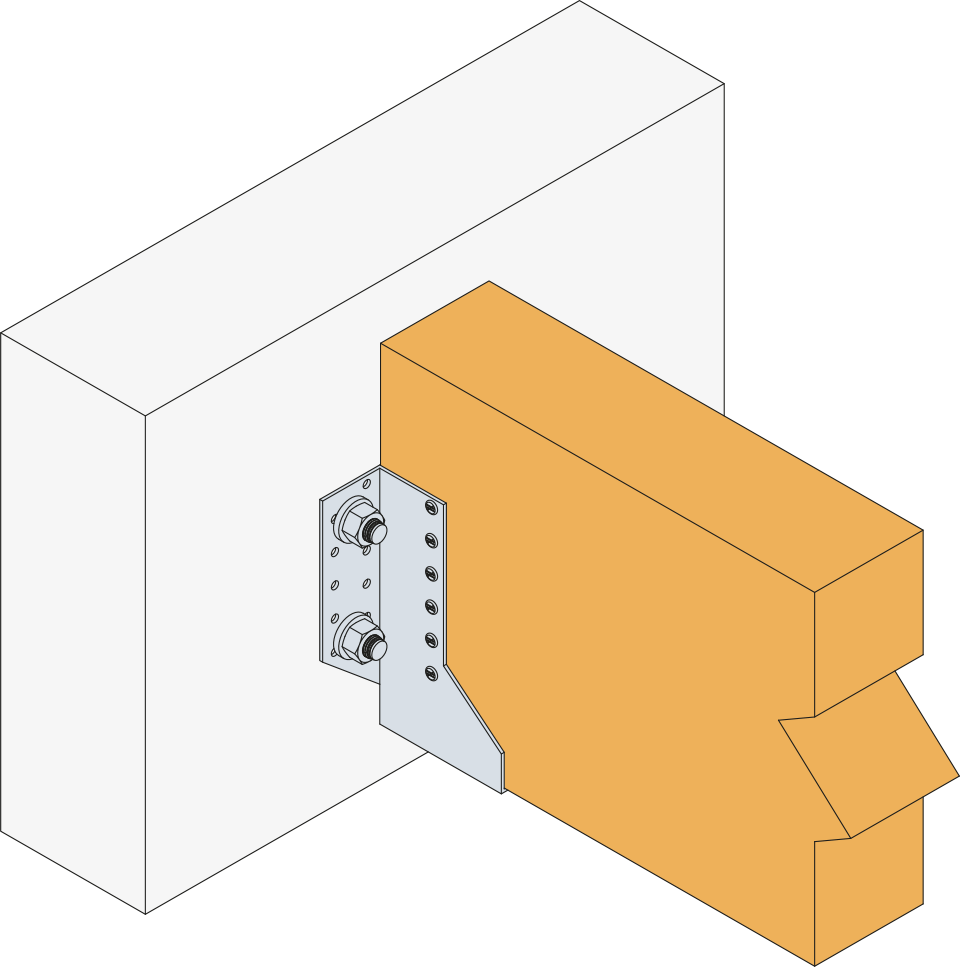

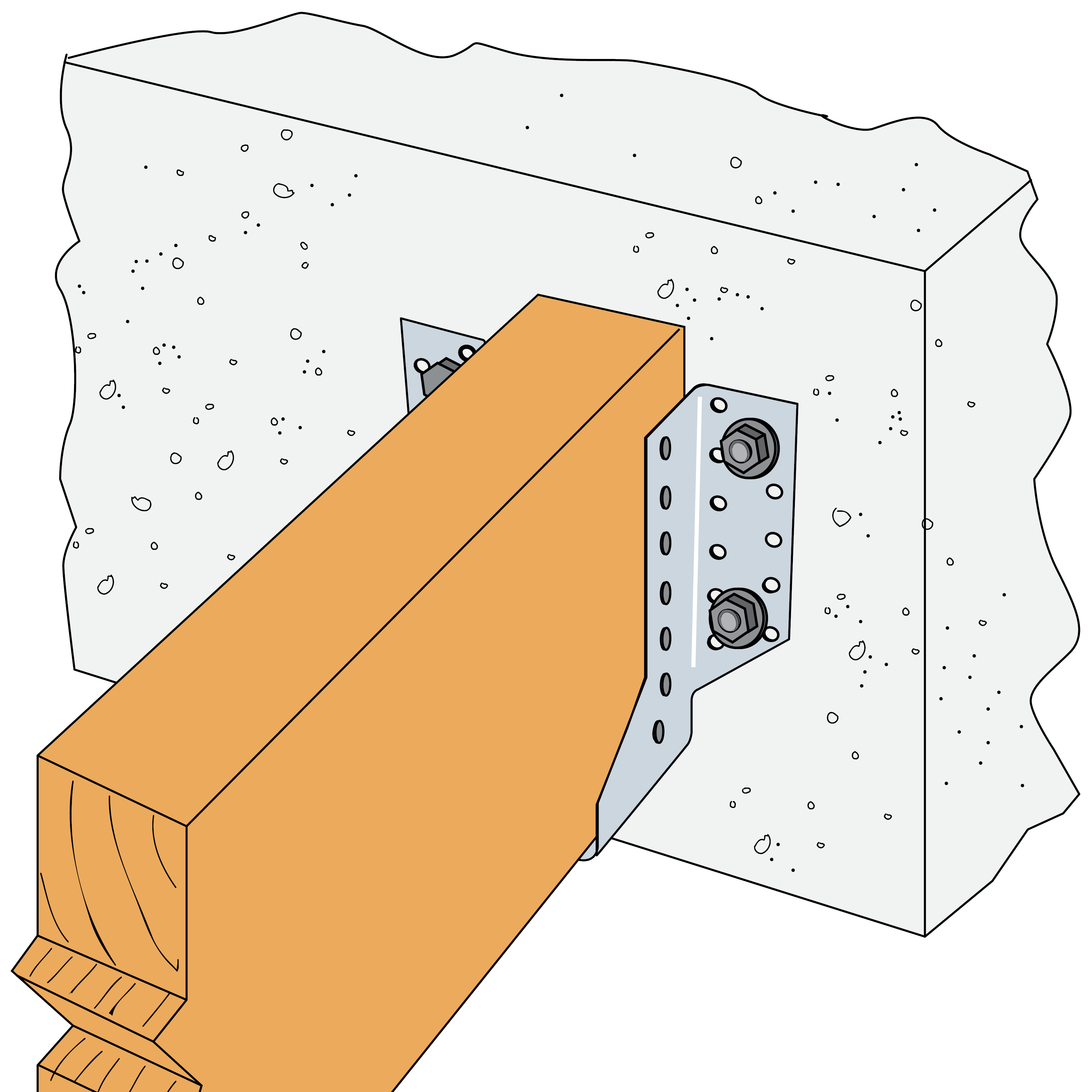

Fixation sur support rigide

Clouage partiel sur bois

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur 2 mm.

Avantages

Installation rapide et simple,
Largeurs au choix selon les plages indiquées,
Pour des assemblages plus esthétiques, ce sabot existe en finition noire (réfs. SAE200/46/2PB et SAE250/46/2PB).

Application

Support

Porteur : bois massif, bois compsite, bois lamellé-collé, acier, béton,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

Solives, pannes,
Poutres,
Renforcement d'assemblages existants...

Données techniques

Développés et largeurs

Dimensions

Référence	Dimensions des connecteurs
	Dimensions[mm]			Autre
	Développé[mm]	Largeur[mm]	Profondeur[mm]	Ancrages sur le porteur
SAE200/2X	200	24 - 80	84	2 Ø10
SAE250/2X	250	24 - 80	84	2 Ø10
SAEL300/2X	300	24 - 116	84	4 Ø12
SAEL340/2X	340	24 - 116	84	4 Ø12
SAEL380/2X	380	24 - 156	84	4 Ø12
SAEL440/2X	440	24 - 156	84	4 Ø12
SAEL500/2X	500	24 - 156	84	6 Ø12

Dimensions

Référence	Dimensions des connecteurs
	Section de bois[mm]				Dimensions[mm]						Perçages sur porteur			Perçages sur porté	Autre
	Hauteur		Largeur		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Rond			Rond	Poids[kg]
	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Ø5[mm]	Ø11[mm]	Ø13[mm]	Ø5[mm]	Poids[kg]
SAE200/32/2	99	126	30	32	32	84	84	41.5	86	2	8	2	-	5	0.26
SAE250/32/2	119	164	30	32	32	109	84	41.5	86	2	12	2	-	7	0.33
SAE300/32/2	149	201	30	32	32	134	84	41.5	86	2	18	-	4	10	0.38
SAE200/38/2	96	122	36	38	38	81	84	41.5	86	2	8	2	-	5	0.26
SAE250/38/2	116	159	36	38	38	106	84	41.5	86	2	12	2	-	7	0.33
SAE300/38/2	146	197	36	38	38	131	84	41.5	86	2	18	-	4	10	0.38
SAE340/38/2	166	227	36	38	38	151	84	41.5	86	2	22	-	4	12	0.43
SAE440/38/2	216	302	36	38	38	201	84	41.5	86	2	28	-	4	15	0.58
SAE200/40/2	95	120	38	40	40	80	84	41.5	86	2	8	2	-	5	0.261
SAE250/40/2	115	158	38	40	40	105	84	41.5	86	2	12	2	-	7	0.33
SAE300/40/2	145	195	38	40	40	130	84	41.5	86	2	18	-	4	10	0.38
SAE340/40/2	165	225	38	40	40	150	84	41.5	86	2	22	-	4	12	0.43
SAE200/46/2	92	116	44	46	46	77	84	41.5	86	2	8	2	-	5	0.26
SAE250/46/2	112	153	44	46	46	102	84	41.5	86	2	12	2	-	7	0.33
SAE340/46/2	162	221	44	46	46	147	84	41.5	86	2	22	-	4	12	0.43
SAE500/46/2	242	341	44	46	46	227	84	41.5	86	2	34	-	6	18	0.66
SAE200/50/2	90	113	48	50	50	75	84	41.5	86	2	8	2	-	5	0.26
SAE250/50/2	110	150	48	50	50	100	84	41.5	86	2	12	2	-	7	0.33
SAE300/50/2	140	188	48	50	50	125	84	41.5	86	2	18	-	4	10	0.38
SAE340/50/2	160	218	48	50	50	145	84	41.5	86	2	22	-	4	12	0.43
SAE500/50/2	240	338	48	50	50	225	84	41.5	86	2	34	-	6	18	0.66
SAE200/60/2	85	105	58	60	60	70	84	41.5	86	2	8	2	-	5	0.26
SAE250/60/2	105	143	58	60	60	95	84	41.5	86	2	12	2	-	7	0.33
SAE300/60/2	135	180	58	60	60	120	84	41.5	86	2	18	-	4	10	0.38
SAE340/60/2	155	210	58	60	60	140	84	41.5	86	2	22	-	4	12	0.43
SAE200/64/2	83	102	62	64	64	68	84	41.5	86	2	8	2	-	5	0.26
SAE250/64/2	103	140	62	64	64	93	84	41.5	86	2	12	2	-	7	0.33
SAE300/64/2	133	177	62	64	64	118	84	41.5	86	2	18	-	4	10	0.38
SAE340/64/2	153	207	62	64	64	138	84	41.5	86	2	22	-	4	12	0.43
SAE380/64/2	173	237	62	64	64	158	84	41.5	86	2	22	-	4	12	0.49
SAE380/66/2	172	236	64	66	66	157	84	41.5	86	2	22	-	4	12	0.49
SAE440/66/2	202	281	64	66	66	187	84	41.5	86	2	28	-	4	15	0.58
SAE200/70/2	80	98	68	70	70	65	84	41.5	86	2	8	2	-	5	0.26
SAE250/70/2	100	135	68	70	70	90	84	41.5	86	2	12	2	-	7	0.33
SAE300/70/2	130	173	68	70	70	115	84	41.5	86	2	18	-	4	10	0.38
SAE340/70/2	150	203	68	70	70	135	84	41.5	86	2	22	-	4	12	0.43
SAE380/70/2	170	233	68	70	70	155	84	41.5	86	2	22	-	4	12	0.49
SAE440/70/2	200	278	68	70	70	185	84	41.5	86	2	28	-	4	15	0.58
SAEL300/72/2	129	171	70	72	72	114	84	41.5	86	2	16	-	4	8	0.38
SAEL340/72/2	149	201	70	72	72	134	84	41.5	86	2	20	-	4	10	0.43
SAE380/72/2	169	231	70	72	72	154	84	41.5	86	2	22	-	4	12	0.49
SAE440/72/2	199	276	70	72	72	184	84	41.5	86	2	28	-	4	15	0.58
SAE200/76/2	77	93	74	76	76	62	84	41.5	86	2	8	2	-	5	0.26
SAE250/76/2	97	131	74	76	76	87	84	41.5	86	2	12	2	-	7	0.33
SAEL300/76/2	127	168	74	76	76	112	84	41.5	86	2	16	-	4	8	0.38
SAEL340/76/2	147	198	74	76	76	132	84	41.5	86	2	20	-	4	10	0.43
SAE380/76/2	167	228	74	76	76	152	84	41.5	86	2	22	-	4	12	0.49
SAE440/76/2	197	273	74	76	76	182	84	41.5	86	2	28	-	4	15	0.58
SAE500/76/2	227	318	74	76	76	212	84	41.5	86	2	34	-	6	18	0.66
SAE200/80/2	75	90	78	80	80	60	84	41.5	86	2	8	2	-	5	0.26
SAE250/80/2	95	128	78	80	80	85	84	41.5	86	2	12	2	-	7	0.33
SAEL300/80/2	125	165	78	80	80	110	84	41.5	86	2	16	-	4	8	0.38
SAEL340/80/2	145	195	78	80	80	130	84	41.5	86	2	20	-	4	10	0.43
SAE380/80/2	165	225	78	80	80	150	84	41.5	86	2	22	-	4	12	0.46
SAE440/80/2	195	270	78	80	80	180	84	41.5	86	2	28	-	4	15	0.58
SAE500/80/2	225	315	78	80	80	210	84	41.5	86	2	34	-	6	18	0.65
SAE380/90/2	160	218	88	90	90	145	84	41.5	86	2	22	-	4	12	0.49
SAE440/90/2	190	263	88	90	90	175	84	41.5	86	2	28	-	4	15	0.58
SAE500/90/2	220	308	88	90	90	205	84	41.5	86	2	34	-	6	18	0.66
SAE380/92/2	159	216	90	92	92	144	84	41.5	86	2	22	-	4	12	0.49
SAE440/95/2	188	259	93	95	95	172.5	84	41.5	86	2	28	-	4	15	0.58
SAE500/95/2	218	304	93	95	95	202.5	84	41.5	86	2	34	-	6	18	0.65
SAEL300/100/2	115	150	98	100	100	100	84	41.5	86	2	16	-	4	8	0.38
SAE380/100/2	155	210	98	100	100	140	84	41.5	86	2	22	-	4	12	0.48
SAE440/100/2	185	255	98	100	100	170	84	41.5	86	2	28	-	4	15	0.58
SAE500/100/2	215	300	98	100	100	200	84	41.5	86	2	34	-	6	18	0.65
SAEL500/115/2	208	289	113	115	115	192.5	84	41.5	86	2	32	-	6	16	0.65
SAEL380/120/2	145	195	118	120	120	130	84	41.5	86	2	20	-	4	10	0.49
SAEL440/120/2	175	240	118	120	120	160	84	41.5	86	2	26	-	4	13	0.58
SAEL500/120/2	205	285	118	120	120	190	84	41.5	86	2	32	-	6	16	0.65
SAEL440/136/2	167	228	134	136	136	152	84	41.5	86	2	26	-	4	13	0.58
SAEL500/140/2	195	270	138	140	140	180	84	41.5	86	2	32	-	6	16	0.65
SAEL500/150/2	190	263	148	150	150	175	84	41.5	86	2	32	-	6	16	0.65

Valeurs Caractéristiques - Solive sur poutre - Clouage total

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Bois sur bois - Clouage total
	Fixations		Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur	Porté	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Qté	Qté	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50
SAE200/32/2	8.0	5	6.3	-	3.3	-	0.9	-	2.5	-
SAE250/32/2	12.0	7	9.8	-	6	-	1.5	-	3.7	-
SAE300/32/2	18.0	10	16.1	-	11.3	-	3.3	-	5.5	-
SAE200/38/2	8.0	5	6	-	3.3	-	0.9	-	2.5	-
SAE250/38/2	12.0	7	9.4	-	6	-	1.5	-	3.7	-
SAE300/38/2	18.0	10	15.6	-	11.3	-	3.3	-	5.5	-
SAE340/38/2	22.0	12	20.2	-	15.6	-	4.3	-	6.7	-
SAE440/38/2	28.0	15	28.5	-	22.9	-	5	-	8.6	-
SAE200/40/2	8.0	5	5.9	-	3.3	-	0.9	-	2.5	-
SAE250/40/2	12.0	7	9.3	-	6	-	1.5	-	3.7	-
SAE300/40/2	18.0	10	15.4	-	11.3	-	3.3	-	5.5	-
SAE340/40/2	22.0	12	20	-	15.6	-	4.4	-	6.7	-
SAE200/46/2	8.0	5	5.5	-	3.3	-	0.9	-	2.5	-
SAE250/46/2	12.0	7	8.9	-	6	-	1.5	-	3.7	-
SAE340/46/2	22.0	12	19.5	-	15.6	-	4.4	-	6.7	-
SAE500/46/2	34.0	18	33.5	-	30.2	-	6.2	-	10.4	-
SAE200/50/2	8.0	5	5.3	-	3.3	-	0.9	-	2.5	-
SAE250/50/2	12.0	7	8.6	-	6	-	1.5	-	3.7	-
SAE300/50/2	18.0	10	14.5	-	11.3	-	3.3	-	5.5	-
SAE340/50/2	22.0	12	19.1	-	15.6	-	4.4	-	6.7	-
SAE500/50/2	34.0	18	33.5	-	30.2	-	6.6	-	10.4	-
SAE200/60/2	8.0	5	4.7	7.4	3.3	5.3	0.9	1.3	2.5	3.9
SAE250/60/2	12.0	7	7.8	12.1	6	9.4	1.5	2.1	3.7	5.9
SAE300/60/2	18.0	10	13.6	20.8	11.3	17.6	3.3	4.4	5.5	8.8
SAE340/60/2	22.0	12	18.1	27.4	15.6	24	4.4	5.9	6.7	10.8
SAE200/64/2	8.0	5	4.5	7	3.3	5.3	0.9	1.3	2.5	3.9
SAE250/64/2	12.0	7	7.5	11.7	6	9.4	1.5	2.1	3.7	5.9
SAE300/64/2	18.0	10	13.2	20.3	11.3	17.6	3.4	4.4	5.5	8.8
SAE340/64/2	22.0	12	17.7	26.9	15.6	24	4.5	5.9	6.7	10.8
SAE380/64/2	22.0	12	21.5	31	15.6	24	3.8	5.1	6.7	10.8
SAE380/66/2	22.0	12	21.3	31	15.6	24	3.8	5.1	6.7	10.8
SAE440/66/2	28.0	15	28.5	37.7	22.9	33.2	5.5	7.2	8.6	13.7
SAE200/70/2	8.0	5	4.1	6.5	3.3	5.3	0.9	1.3	2.5	3.9
SAE250/70/2	12.0	7	7.1	11	6	9.4	1.5	2.1	3.7	5.9
SAE300/70/2	18.0	10	12.7	19.5	11.3	17.6	3.4	4.4	5.5	8.8
SAE340/70/2	22.0	12	17.1	26	15.6	24	3.8	5.9	6.7	10.8
SAE380/70/2	22.0	12	21	31	15.6	24	3.8	5.1	6.7	10.8
SAE440/70/2	28.0	15	28.5	37.7	22.9	33.2	5.5	7.2	8.6	13.7
SAEL300/72/2	16.0	8	12.4	18.9	9.4	14.6	2.6	3.4	4.9	7.8
SAEL340/72/2	20.0	10	16.7	25.3	13.4	20.7	3.6	4.8	6.1	9.8
SAE380/72/2	22.0	12	20.8	31	15.6	24	3.8	5.1	6.7	10.8
SAE440/72/2	28.0	15	28.5	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAE200/76/2	8.0	5	3.8	5.9	3.3	5.3	0.9	1.4	2.5	3.9
SAE250/76/2	12.0	7	6.6	10.3	6	9.4	1.5	2.1	3.7	5.9
SAEL300/76/2	16.0	8	12	18.4	9.4	14.6	2.6	3.4	4.9	7.8
SAEL340/76/2	20.0	10	16.3	24.7	13.4	20.7	3.6	4.8	6.1	9.8
SAE380/76/2	22.0	12	20.4	30.5	15.6	24	3.8	5.1	6.7	10.8
SAE440/76/2	28.0	15	28.1	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAE500/76/2	34.0	18	33.5	44.3	30.2	39.9	6.6	9.5	10.4	16.7
SAE200/80/2	8.0	5	3.5	5.6	3.3	5.3	0.9	1.4	2.5	3.9
SAE250/80/2	12.0	7	6.3	9.9	6	9.4	1.5	2.1	3.7	5.9
SAEL300/80/2	16.0	8	11.7	17.9	9.4	14.6	2.6	3.4	4.9	7.8
SAEL340/80/2	20.0	10	15.9	24.2	13.4	20.7	3.6	4.8	6.1	9.8
SAE380/80/2	22.0	12	20	30	15.6	24	3.8	5.1	6.7	10.8
SAE440/80/2	28.0	15	27.7	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAE500/80/2	34.0	18	33.5	44.3	30.2	39.9	6.6	9.5	10.4	16.7
SAE380/90/2	22.0	12	19.1	28.8	15.6	24	3.8	5.2	6.7	10.8
SAE440/90/2	28.0	15	26.7	37.7	22.9	33.2	5.6	7.3	8.6	13.7
SAE500/90/2	34.0	18	33.5	44.3	30.2	39.9	6.6	9.6	10.4	16.7
SAE380/92/2	22.0	12	18.9	28.5	15.6	24	3.8	5.2	6.7	10.8
SAE440/95/2	28.0	15	26.2	37.7	22.9	33.2	5.6	7.4	8.6	13.7
SAE500/95/2	34.0	18	33.5	44.3	30.2	39.9	6.6	9.6	10.4	16.7
SAEL300/100/2	16.0	8	9.9	15.3	9.4	14.6	2.6	3.5	4.9	7.8
SAE380/100/2	22.0	12	18.1	27.4	15.6	24	3.8	5.2	6.7	10.8
SAE440/100/2	28.0	15	25.7	37.7	22.9	33.2	5.6	7.4	8.6	13.7
SAE500/100/2	34.0	18	33.5	44.3	30.2	39.9	6.6	9.6	10.4	16.7
SAEL500/115/2	32.0	16	30.2	39.9	26.8	35.5	6.6	8.5	10.4	15.7
SAEL380/120/2	20.0	10	15.9	24.2	13.4	20.7	3.8	4.2	6.7	9.8
SAEL440/120/2	26.0	13	23.1	33.2	20.4	28.8	4.7	6.3	8	12.7
SAEL500/120/2	32.0	16	30.2	39.9	26.8	35.5	6.6	8.5	10.4	15.7
SAEL440/136/2	26.0	13	21.4	32.5	20.4	28.8	4.8	6.3	8	12.7
SAEL500/140/2	32.0	16	29	39.9	26.8	35.5	6.6	8.5	10.4	15.7
SAEL500/150/2	32.0	16	27.8	39.9	26.8	35.5	6.6	8.5	10.4	15.7

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel

Dimensions

Référence	Capacité du sabot de solive										Dimensions des connecteurs
	Valeurs Caracteristiques - Bois sur bois - Clouage partiel										Dimensions[mm]
	Fixations		Valeurs Caractéristiques - Bois de classe C24[kN]								A[mm]
	Porteur	Porté	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Qté	Qté	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50
SAE200/32/2	4.0	4.0	3.7	-	1.8	-	0.4	-	1.2	-	32
SAE250/32/2	6.0	4.0	5.8	-	2.5	-	0.8	-	1.8	-	32
SAE300/32/2	10.0	6.0	9.1	-	6.5	-	1.1	-	3.1	-	32
SAE200/38/2	4.0	4.0	3.5	-	1.8	-	0.5	-	1.2	-	38
SAE250/38/2	6.0	4.0	5.6	-	2.5	-	0.8	-	1.8	-	38
SAE300/38/2	10.0	6.0	8.8	-	6.5	-	1.1	-	3.1	-	38
SAE340/38/2	12.0	6.0	11.9	-	8.7	-	1.8	-	3.7	-	38
SAE440/38/2	14.0	8.0	16.8	-	11	-	1.9	-	4.3	-	38
SAE200/40/2	4.0	4.0	3.5	-	1.8	-	0.5	-	1.2	-	40
SAE250/40/2	6.0	4.0	5.6	-	2.5	-	0.8	-	1.8	-	40
SAE300/40/2	10.0	6.0	8.7	-	6.5	-	1.1	-	3.1	-	40
SAE340/40/2	12.0	6.0	11.8	-	8.7	-	1.9	-	3.7	-	40
SAE200/46/2	4.0	4.0	3.3	-	1.8	-	0.5	-	1.2	-	46
SAE250/46/2	6.0	4.0	5.4	-	2.5	-	0.8	-	1.8	-	46
SAE340/46/2	12.0	6.0	11.5	-	8.7	-	2.1	-	3.7	-	46
SAE500/46/2	18.0	10.0	20.1	-	16.8	-	2.3	-	5.5	-	46
SAE200/50/2	4.0	4.0	3.2	-	1.8	-	0.5	-	1.2	-	50
SAE250/50/2	6.0	4.0	5.2	-	2.5	-	0.8	-	1.8	-	50
SAE300/50/2	10.0	6.0	8.2	-	6.5	-	1.1	-	3.1	-	50
SAE340/50/2	12.0	6.0	11.3	-	8.7	-	2.2	-	3.7	-	50
SAE500/50/2	18.0	10.0	20.1	-	16.8	-	2.5	-	5.5	-	50
SAE200/60/2	4.0	4.0	2.9	4.5	1.8	2.8	0.5	0.7	1.2	2	60
SAE250/60/2	6.0	4.0	4.9	7.4	2.5	3.9	0.8	1.1	1.8	2.9	60
SAE300/60/2	10.0	6.0	7.7	11.7	6.5	10	1.2	1.5	3.1	4.9	60
SAE340/60/2	12.0	6.0	10.8	16.2	8.7	13.3	2.5	3.6	3.7	5.9	60
SAE200/64/2	4.0	4.0	2.8	4.3	1.8	2.8	0.5	0.7	1.2	2	64
SAE250/64/2	6.0	4.0	4.7	7.2	2.5	3.9	0.8	1.1	1.8	2.9	64
SAE300/64/2	10.0	6.0	7.4	11.4	6.5	10	1.2	1.5	3.1	4.9	64
SAE340/64/2	12.0	6.0	10.5	15.9	8.7	13.3	2.6	3.7	3.7	5.9	64
SAE380/64/2	12.0	6.0	12.6	17.7	8.7	13.3	2.4	3.2	3.7	5.9	64
SAE380/66/2	12.0	6.0	12.5	17.7	8.7	13.3	2.4	3.2	3.7	5.9	66
SAE440/66/2	14.0	8.0	15.9	22.2	11	16.8	2.8	3.7	4.3	6.9	66
SAE200/70/2	4.0	4.0	2.6	4.1	1.8	2.8	0.5	0.7	1.2	2	70
SAE250/70/2	6.0	4.0	4.5	6.9	2.5	3.9	0.8	1.1	1.8	2.9	70
SAE300/70/2	10.0	6.0	7.1	10.9	6.5	10	1.2	1.5	3.1	4.9	70
SAE340/70/2	12.0	6.0	10.2	15.4	8.7	13.3	2.7	3.7	3.7	5.9	70
SAE380/70/2	12.0	6.0	12.3	17.7	8.7	13.3	2.4	3.2	3.7	5.9	70
SAE440/70/2	14.0	8.0	15.7	22.2	11	16.8	2.8	3.7	4.3	6.9	70
SAEL300/72/2	8.0	4.0	7.5	11.2	4.6	7.1	1.3	1.8	2.5	3.9	72
SAEL340/72/2	10.0	6.0	9.5	14.2	6.4	10	1.9	2.5	3.1	4.9	72
SAE380/72/2	12.0	6.0	12.2	17.7	8.7	13.3	2.4	3.2	3.7	5.9	72
SAE440/72/2	14.0	8.0	15.6	22.2	11	16.8	2.8	3.7	4.3	6.9	72
SAE200/76/2	4.0	4.0	2.5	3.8	1.8	2.8	0.5	0.7	1.2	2	76
SAE250/76/2	6.0	4.0	4.2	6.5	2.5	3.9	0.8	1.1	1.8	2.9	76
SAEL300/76/2	8.0	4.0	7.3	10.9	4.6	7.1	1.3	1.8	2.5	3.9	76
SAEL340/76/2	10.0	6.0	9.3	14	6.4	10	1.9	2.5	3.1	4.9	76
SAE380/76/2	12.0	6.0	12	17.7	8.7	13.3	2.4	3.2	3.7	5.9	76
SAE440/76/2	14.0	8.0	15.4	22.2	11	16.8	2.8	3.7	4.3	6.9	76
SAE500/76/2	18.0	10.0	20.1	26.6	16.8	22.2	3.2	4.3	5.5	8.8	76
SAE200/80/2	4.0	4.0	2.3	3.6	1.8	2.8	0.6	0.7	1.2	2	80
SAE250/80/2	6.0	4.0	4.1	6.3	2.5	3.9	0.8	1.1	1.8	2.9	80
SAEL300/80/2	8.0	4.0	7.1	10.7	4.6	7.1	1.4	1.8	2.5	3.9	80
SAEL340/80/2	10.0	6.0	9.1	13.7	6.4	10	1.9	2.5	3.1	4.9	80
SAE380/80/2	12.0	6.0	11.8	17.5	8.7	13.3	2.4	3.2	3.7	5.9	80
SAE440/80/2	14.0	8.0	15.2	22.2	11	16.8	2.8	3.8	4.3	6.9	80
SAE500/80/2	18.0	10.0	20.1	26.6	16.8	22.2	3.3	4.3	5.5	8.8	80
SAE380/90/2	12.0	6.0	11.3	16.9	8.7	13.3	2.5	3.2	3.7	5.9	90
SAE440/90/2	14.0	8.0	14.8	21.7	11	16.8	2.9	3.8	4.3	6.9	90
SAE500/90/2	18.0	10.0	20.1	26.6	16.8	22.2	3.3	4.3	5.5	8.8	90
SAE380/92/2	12.0	6.0	11.2	16.7	8.7	13.3	2.5	3.3	3.7	5.9	92
SAE440/95/2	14.0	8.0	14.5	21.4	11	16.8	2.9	3.8	4.3	6.9	95
SAE500/95/2	18.0	10.0	20.1	26.6	16.8	22.2	3.3	4.4	5.5	8.8	95
SAEL300/100/2	8.0	4.0	6.2	9.5	4.6	7.1	1.4	1.8	2.5	3.9	100
SAE380/100/2	12.0	6.0	10.8	16.2	8.7	13.3	2.5	3.3	3.7	5.9	100
SAE440/100/2	14.0	8.0	14.2	21.1	11	16.8	2.9	3.8	4.3	6.9	100
SAE500/100/2	18.0	10.0	20	26.6	16.8	22.2	3.3	4.4	5.5	8.8	100
SAEL500/115/2	16.0	8.0	16.8	22.2	13.4	17.7	3.3	4.4	4.9	7.8	115
SAEL380/120/2	10.0	6.0	9.1	13.7	6.4	10	1.6	2.2	3.1	4.9	120
SAEL440/120/2	12.0	8.0	12.4	18.3	11.1	16.7	2	2.7	3.7	5.9	120
SAEL500/120/2	16.0	8.0	16.8	22.2	13.4	17.7	3.3	4.4	4.9	7.8	120
SAEL440/136/2	12.0	8.0	11.7	17.3	11.1	16.7	2.1	2.7	3.7	5.9	136
SAEL500/140/2	16.0	8.0	16.1	22.2	13.4	17.7	3.3	4.4	4.9	7.8	140
SAEL500/150/2	16.0	8.0	15.5	22.2	13.4	17.7	3.3	4.4	4.9	7.8	150

Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.

Valeurs Caractéristiques - Solive bois sur support rigide

Dimensions

Référence	Capacité du sabot de solive												Dimensions des connecteurs
	Valeurs Caractéristiques - Bois sur béton ou acier												Dimensions[mm]
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]								A[mm]
	Porteur		Porté		R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50	CNA4.0x35	CNA4,0x50
SAE200/32/2	2.0	Ø10*	5.0	CNA**	11.7	-	8.4	-	2.1	-	5	-	32
SAE250/32/2	2.0	Ø10*	7.0	CNA**	15.1	-	11.7	-	2.8	-	5	-	32
SAE300/32/2	4.0	Ø12*	10.0	CNA**	20.1	-	16.8	-	3.6	-	10	-	32
SAE200/38/2	2.0	Ø10*	5.0	CNA**	11.7	-	8.4	-	2.2	-	5	-	38
SAE250/38/2	2.0	Ø10*	7.0	CNA**	15.1	-	11.7	-	3	-	5	-	38
SAE300/38/2	4.0	Ø12*	10.0	CNA**	20.1	-	16.8	-	4	-	10	-	38
SAE340/38/2	4.0	Ø12*	12.0	CNA**	23.5	-	20.1	-	4.5	-	10	-	38
SAE440/38/2	4.0	Ø12*	15.0	CNA**	28.5	-	25.1	-	5	-	10	-	38
SAE200/40/2	2.0	Ø10*	5.0	CNA**	11.7	-	8.4	-	2.3	-	5	-	40
SAE250/40/2	2.0	Ø10*	7.0	CNA**	15.1	-	11.7	-	3.1	-	5	-	40
SAE300/40/2	4.0	Ø12*	10.0	CNA**	20.1	-	16.8	-	4.1	-	10	-	40
SAE340/40/2	4.0	Ø12*	12.0	CNA**	23.5	-	20.1	-	4.6	-	10	-	40
SAE200/46/2	2.0	Ø10*	5.0	CNA**	11.7	-	8.4	-	2.4	-	5	-	46
SAE250/46/2	2.0	Ø10*	7.0	CNA**	15.1	-	11.7	-	3.3	-	5	-	46
SAE340/46/2	4.0	Ø12*	12.0	CNA**	23.5	-	20.1	-	5	-	10	-	46
SAE500/46/2	4.0	Ø12*	18.0	CNA**	33.5	-	30.2	-	6.2	-	10	-	46
SAE200/50/2	2.0	Ø10*	5.0	CNA**	11.7	-	8.4	-	2.5	-	5	-	50
SAE250/50/2	2.0	Ø10*	7.0	CNA**	15.1	-	11.7	-	3.4	-	5	-	50
SAE300/50/2	4.0	Ø12*	10.0	CNA**	20.1	-	16.8	-	4.6	-	10	-	50
SAE340/50/2	4.0	Ø12*	12.0	CNA**	23.5	-	20.1	-	5.2	-	10	-	50
SAE500/50/2	4.0	Ø12*	18.0	CNA**	33.5	-	30.2	-	6.6	-	10	-	50
SAE200/60/2	2.0	Ø10*	5.0	CNA**	11.7	15.5	8.4	11.1	2.6	4	5	5	60
SAE250/60/2	2.0	Ø10*	7.0	CNA**	15.1	19	11.7	15.5	3.6	5.4	5	5	60
SAE300/60/2	4.0	Ø12*	10.0	CNA**	20.1	26.6	16.8	22.2	4.9	7.3	10	10	60
SAE340/60/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	5.7	8.3	10	10	60
SAE200/64/2	2.0	Ø10*	5.0	CNA**	11.7	15.5	8.4	11.1	2.7	4.1	5	5	64
SAE250/64/2	2.0	Ø10*	7.0	CNA**	15.1	19	11.7	15.5	3.7	5.6	5	5	64
SAE300/64/2	4.0	Ø12*	10.0	CNA**	20.1	26.6	16.8	22.2	5	7.5	10	10	64
SAE340/64/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	5.8	8.6	10	10	64
SAE380/64/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	5.8	8.6	10	10	64
SAE380/66/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	5.9	8.7	10	10	66
SAE440/66/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	6.9	10.1	10	10	66
SAE200/70/2	2.0	Ø10*	5.0	CNA**	11.7	15.5	8.4	11.1	2.7	4.2	5	5	70
SAE250/70/2	2.0	Ø10*	7.0	CNA**	15.1	19	11.7	15.5	3.8	5.7	5	5	70
SAE300/70/2	4.0	Ø12*	10.0	CNA**	20.1	26.6	16.8	22.2	5.2	7.8	10	10	70
SAE340/70/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6	8.9	10	10	70
SAE380/70/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6	8.9	10	10	70
SAE440/70/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	7.1	10.4	10	10	70
SAEL300/72/2	4.0	Ø12*	8.0	CNA**	16.8	22.2	13.4	17.7	4.2	6.4	10	10	72
SAEL340/72/2	4.0	Ø12*	10.0	CNA**	20.1	26.6	16.8	22.2	5.1	7.7	10	10	72
SAE380/72/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6.1	9	10	10	72
SAE440/72/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	7.1	10.5	10	10	72
SAE200/76/2	2.0	Ø10*	5.0	CNA**	11.7	15.5	8.4	11.1	2.8	4.3	5	5	76
SAE250/76/2	2.0	Ø10*	7.0	CNA**	15.1	19	11.7	15.5	3.8	5.9	5	5	76
SAEL300/76/2	4.0	Ø12*	8.0	CNA**	16.8	22.2	13.4	17.7	4.3	6.5	10	10	76
SAEL340/76/2	4.0	Ø12*	10.0	CNA**	20.1	26.6	16.8	22.2	5.2	7.8	10	10	76
SAE380/76/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6.2	9.2	10	10	76
SAE440/76/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	7.3	10.8	10	10	76
SAE500/76/2	4.0	Ø12*	18.0	CNA**	33.5	38	30.2	37.6	8.2	12	10	10	76
SAE200/80/2	2.0	Ø10*	5.0	CNA**	11.7	15.5	8.4	11.1	2.8	4.3	5	5	80
SAE250/80/2	2.0	Ø10*	7.0	CNA**	15.1	19	11.7	15.5	3.9	5.9	5	5	80
SAEL300/80/2	4.0	Ø12*	8.0	CNA**	16.8	22.2	13.4	17.7	4.3	6.6	10	10	80
SAEL340/80/2	4.0	Ø12*	10.0	CNA**	20.1	26.6	16.8	22.2	5.3	8	10	10	80
SAE380/80/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6.2	9.4	10	10	80
SAE440/80/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	7.4	11	10	10	80
SAE500/80/2	4.0	Ø12*	18.0	CNA**	33.5	38	30.2	37.7	8.4	12.3	10	10	80
SAE380/90/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6.4	9.8	10	10	90
SAE440/90/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	7.7	11.6	10	10	90
SAE500/90/2	4.0	Ø12*	18.0	CNA**	33.5	38	30.2	37.7	8.8	13.1	10	10	90
SAE380/92/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6.5	9.8	10	10	92
SAE440/95/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	7.8	11.8	10	10	95
SAE500/95/2	4.0	Ø12*	18.0	CNA**	33.5	38	30.2	37.7	9	13.4	10	10	95
SAEL300/100/2	4.0	Ø12*	8.0	CNA**	16.8	22.2	13.4	17.7	4.5	7	10	10	100
SAE380/100/2	4.0	Ø12*	12.0	CNA**	23.5	31	20.1	26.6	6.6	10.1	10	10	100
SAE440/100/2	4.0	Ø12*	15.0	CNA**	28.5	37.7	25.1	33.2	7.9	12	10	10	100
SAE500/100/2	4.0	Ø12*	18.0	CNA**	33.5	38	30.2	37.7	9.1	13.7	10	10	100
SAEL500/115/2	4.0	Ø12*	16.0	CNA**	30.2	38	26.8	35.5	8.6	13	10	10	115
SAEL380/120/2	4.0	Ø12*	10.0	CNA**	20.1	26.6	16.8	22.2	5.7	8.9	10	10	120
SAEL440/120/2	4.0	Ø12*	13.0	CNA**	25.1	33.2	21.8	28.8	7.2	11.1	10	10	120
SAEL500/120/2	4.0	Ø12*	16.0	CNA**	30.2	38	26.8	35.5	8.6	13.2	10	10	120
SAEL440/136/2	4.0	Ø12*	13.0	CNA**	25.1	33.2	21.8	28.8	7.4	11.4	10	10	136
SAEL500/140/2	4.0	Ø12*	16.0	CNA**	30.2	38	26.8	35.5	8.9	13.7	10	10	140
SAEL500/150/2	4.0	Ø12*	16.0	CNA**	30.2	38	26.8	35.5	9	13.9	10	10	150

* Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standard sont à choisir en fonction du type de support (béton, maçonnerie etc ...) de l'entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans le porté. Les valeurs dépendent du type de fixation utilisé.

Valeurs Caractéristiques - Connexion bois sur bois - avec vis connecteur SSH

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Porteur		Porté		R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
SAE200/2X	2.0	SSH10.0x40	5.0	CNA*	5.6	6.3	5.7	6.4	2.1	3.6	5	5
SAE250/2X	2.0	SSH10.0x40	7.0	CNA*	7	7.2	6.9	7.2	2	2.7	5	5
SAE300	2.0	SSH12.0x60	10.0	CNA*	11.4	11.5	11.4	11.5	3.4	4.1	5	5
SAEL300/2X	2.0	SSH12.0x60	8.0	CNA*	10.7	11.4	10.8	11.4	3	4.1	5	5
SAE340	4.0	SSH12.0x60	12.0	CNA*	18.4	21	18.4	21	3.8	6.4	10	10
SAEL340/2X	4.0	SSH12.0x60	10.0	CNA*	15.3	19.1	15.3	19.7	3.4	6.2	10	10
SAE380	4.0	SSH12.0x60	12.0	CNA*	18.4	21	18.4	21	3.8	5.6	10	10
SAEL380/2X	4.0	SSH12.0x60	10.0	CNA*	15.3	19.1	15.3	19.7	3.4	5.6	10	10
SAE440	4.0	SSH12.0x60	15.0	CNA*	22	23	22	23	4.2	5.3	10	10
SAEL440/2X	4.0	SSH12.0x60	13.0	CNA*	19.9	22.7	20	22.8	4	5.3	10	10
SAE500	6.0	SSH12.0x60	18.0	CNA*	27.7	33.4	27.7	33.4	4.5	6.5	15	15

La tension transversale doit être vérifiée par l'utilisateur et car elle peut être prépondérante.
Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées:

Vis	Distance min de rive chargée a_2,t	Distance min de rive non chargée a_2,c
SSH10.0	50	40
SSH12.0	80	40

Pour des distances plus faibles, se référer à l'ETA-06/0270 et l'EN1995.

L'épaisseur minimale du bois porteur est de 38 mm pour l'utilisation de SSH Ø10x40 et de 73 mm pour les SSH Ø12x60.
Des valeurs sont également disponible pour d'autres longueurs de vis SSH, plus d'info dans l'ETA-06/0270

Installation

Montage

Fixations

Sur porté :

Pointes annelées CNA Ø 4.0 x 50 mm,
Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm,
Vis CSA Ø 5.0 x 40 mm,
Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.

Sur porteur :
Support bois :

Pointes annelées CNA Ø 4.0 x 50 mm,
Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm,
Vis CSA Ø 5.0 x 40 mm,
Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
SSH Ø 10.0 x 40 - 50 - 60 - 80 mm (pour les SAE200 and SAE250).
SSH Ø 12.0 x 60 - 80 mm (pour les SAE300, SAE340, SAE380, SAE440 and SAE500).

Support acier :

Boulons Ø 10 mm (pour les SAE200 and SAE250).
Boulons Ø 12 mm (pour les SAE300, SAE340, SAE380, SAE440 and SAE500).
le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage.

Support béton :

Cheville mécanique : goujon FM 753 EVO M10x78/5 (pour les SAE200 et 250) et type FM 753 EVO M12x104/5 (pour les SAE340, 380, 440 et 500),
Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25 (pour les SAE200 et 250) et LMAS M12-150/35 (pour les SAE300, 340, 380, 440 et 500).

Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH 16x130 (pour les SAE200 et 250),
Résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH 20x130 (pour les SAE300, 340, 380, 440 et 500).

Installation

Sur Bois :

Tracer l’emplacement de la poutre portée sur le porteur
Présenter le sabot et préfixer les ailes de chaque côté
Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée
Finaliser la fixation sur chaque aile
Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total

Sur Béton :

Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre
Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages
Percer le support avec un forêt adapté
Présenter le sabot et fixer le sur le support avec des goujons d’ancrages
Présenter la poutre portée dans le sabot avant de la fixer
