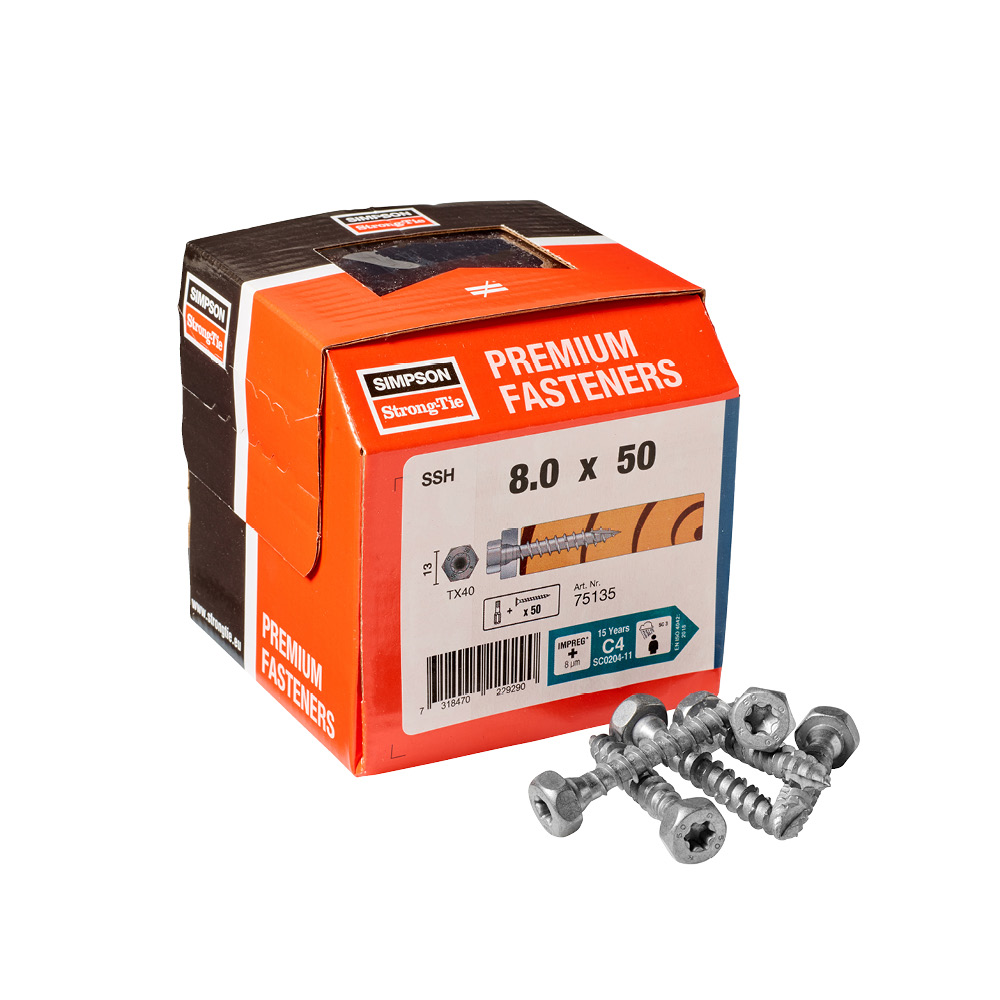

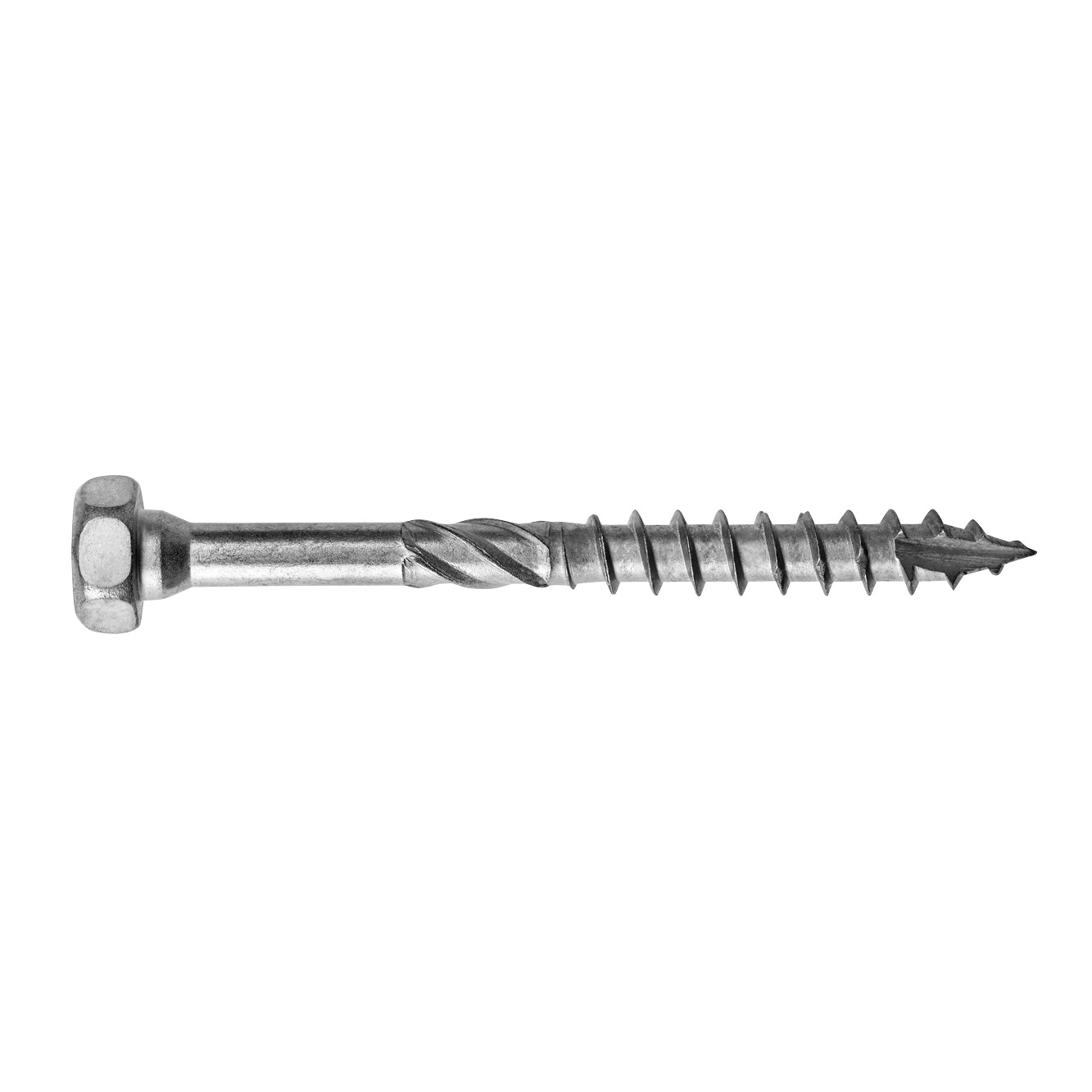

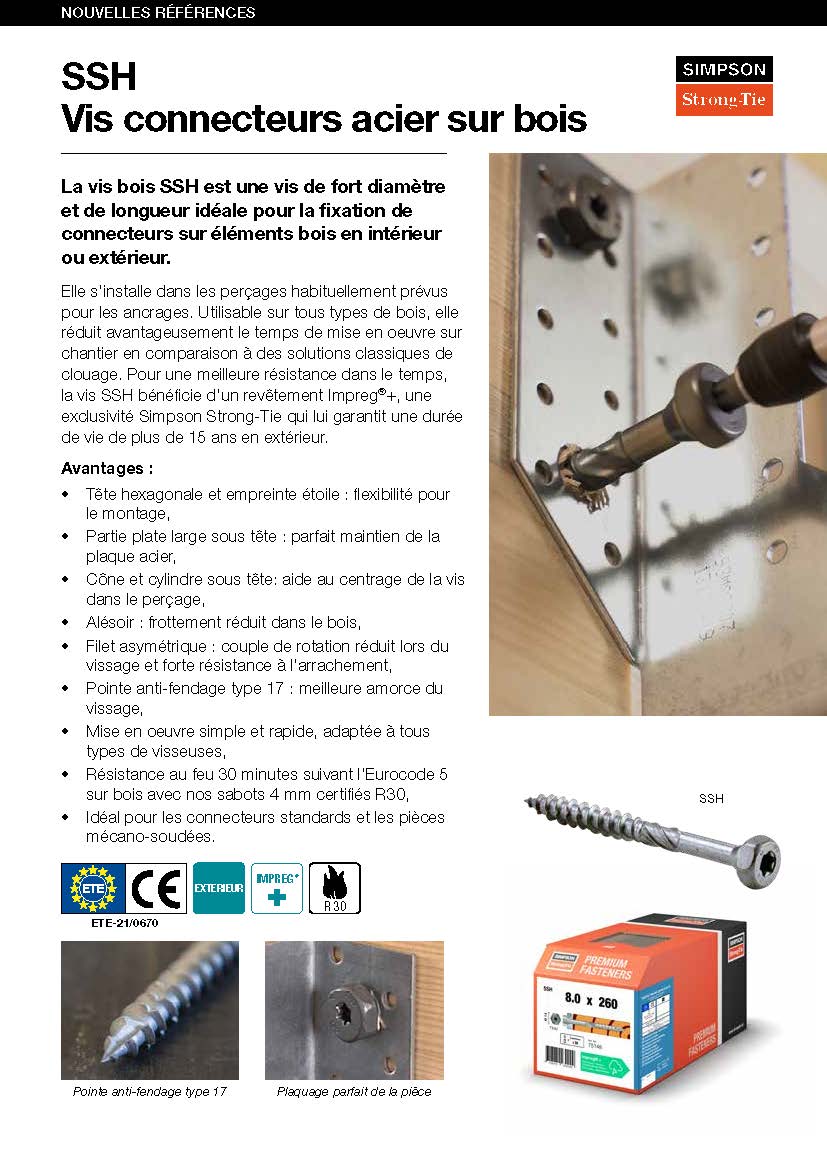

SSH

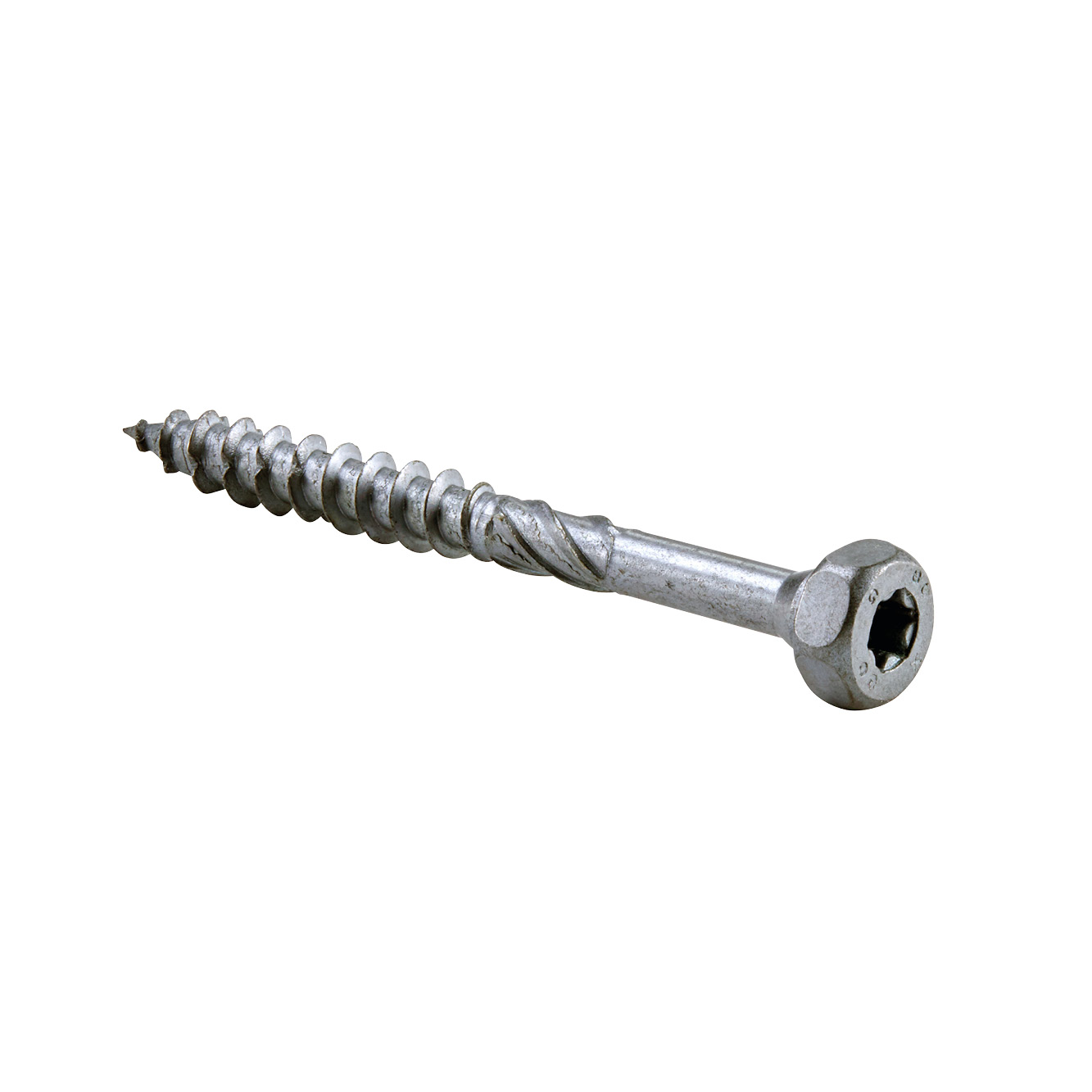

Vis connecteurs acier sur bois

La vis bois SSH est une vis de diamètre et longueur idéale pour la fixation de connecteurs sur éléments en bois, en intérieur ou extérieur. Elle s'installe dans les perçages habituellement prévus pour les ancrages, et réduit avantageusement le temps de mise en oeuvre sur chantier, en comparaison des solutions classiques de clouage.

Marquage CE
ETA
Impreg® +
Exterieur

Présentation

Images

Levage et transport de panneaux bois
Levage et transport de panneaux bois avec un crochet et une vis SSH

Caractéristiques

Matière

  • Revêtement Impreg®+ (équivalent à de l'acier galvanisé 55 µm) : durée de vie 15 ans en extérieur, 50 ans en intérieur.

Avantages

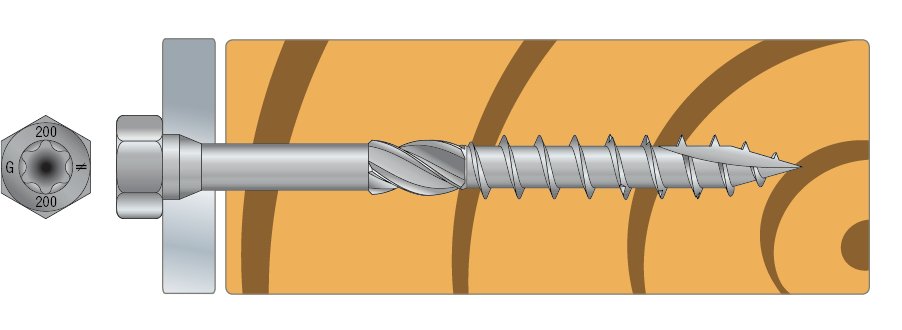

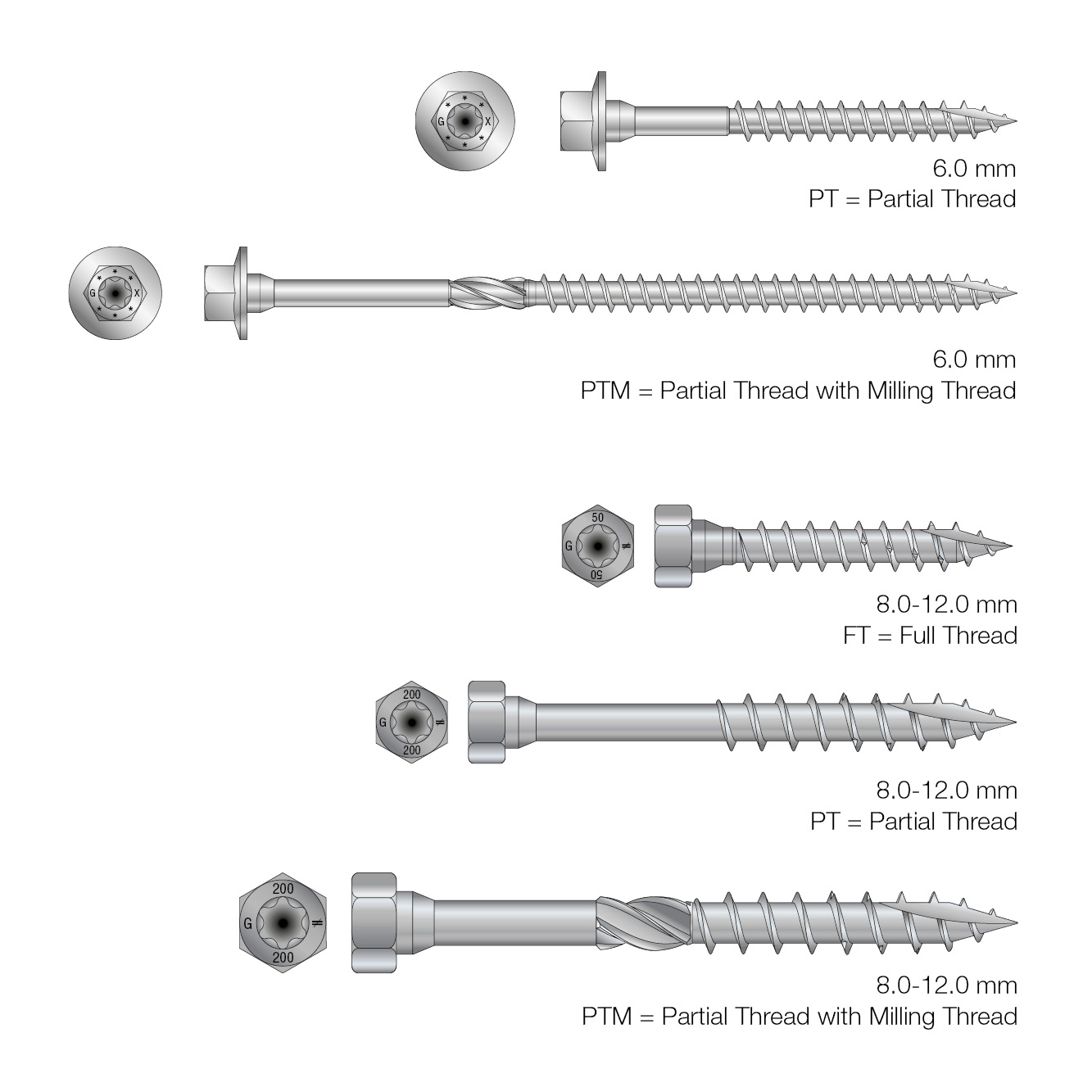

  • Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large,
  • Double cône sous tête : aide au centrage de la vis dans le perçage,
  • Alésoir : frottement réduit,
  • Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l'arrachement,
  • Pointe anti-fendage type 17 : meilleure amorce du vissage,
  • Mise en oeuvre simple et rapide, adaptée à toutes visseuses.

Application

Support

  • Bois

Domaines d'utilisation

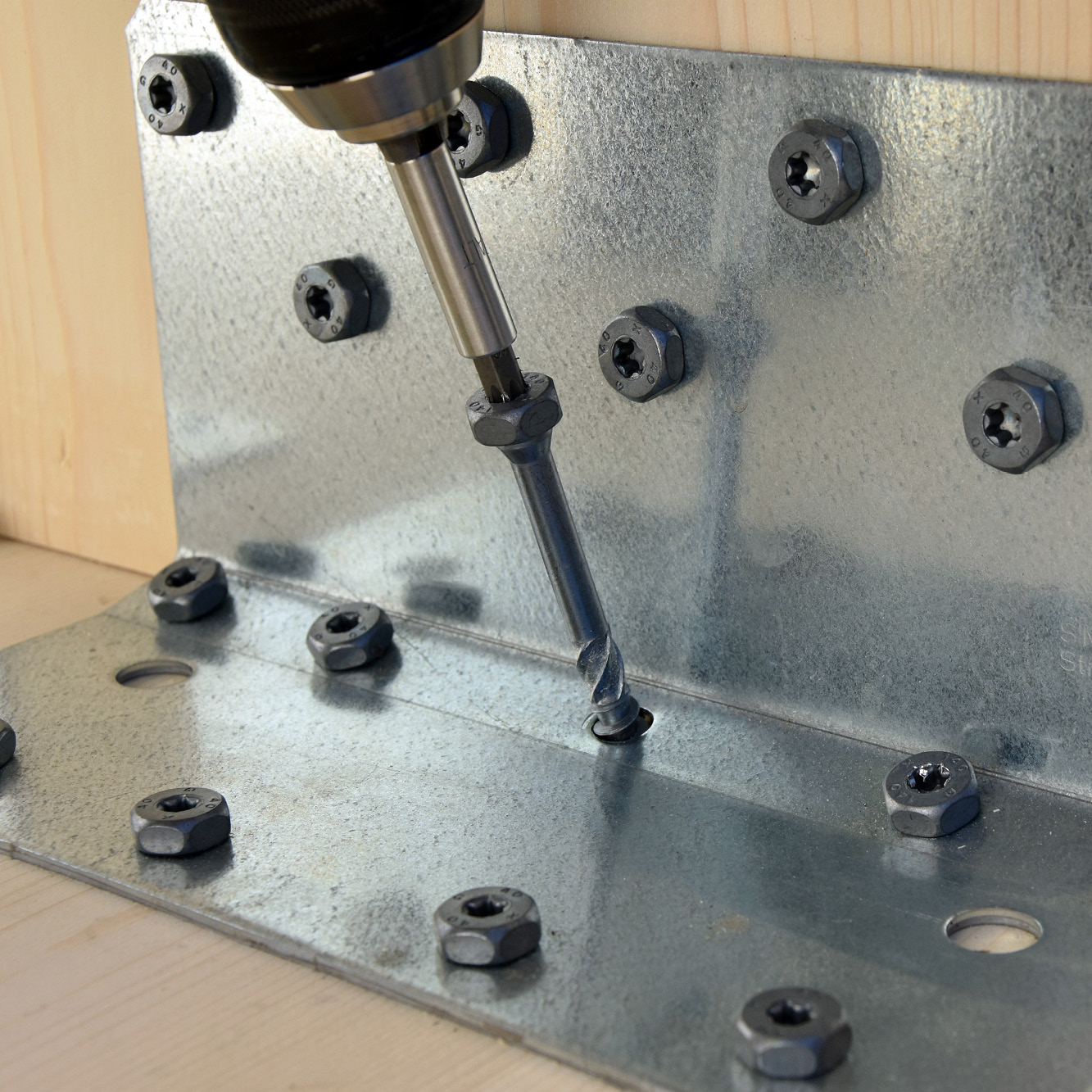

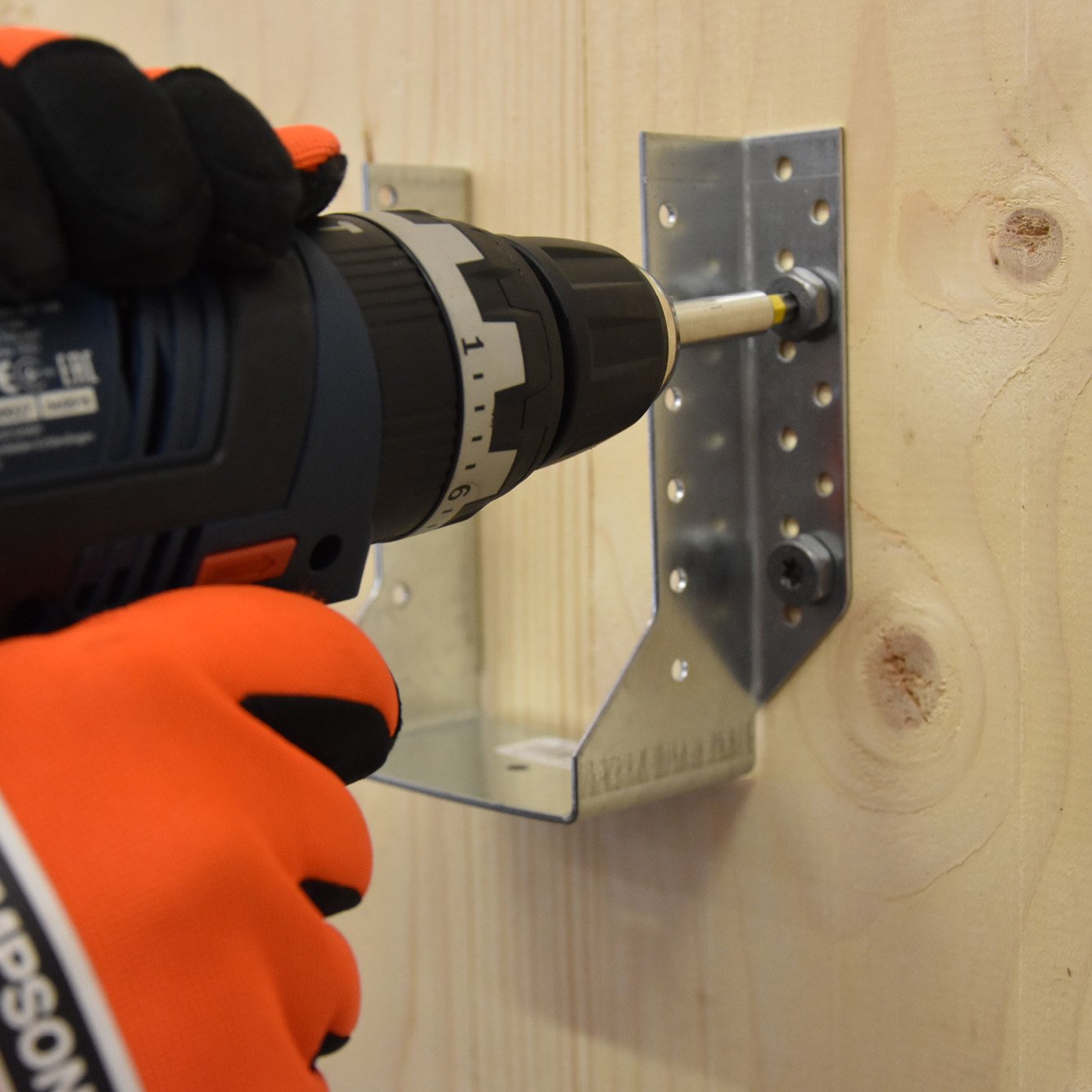

  • Assemblages acier sur bois,
  • Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneaux à base de bois,

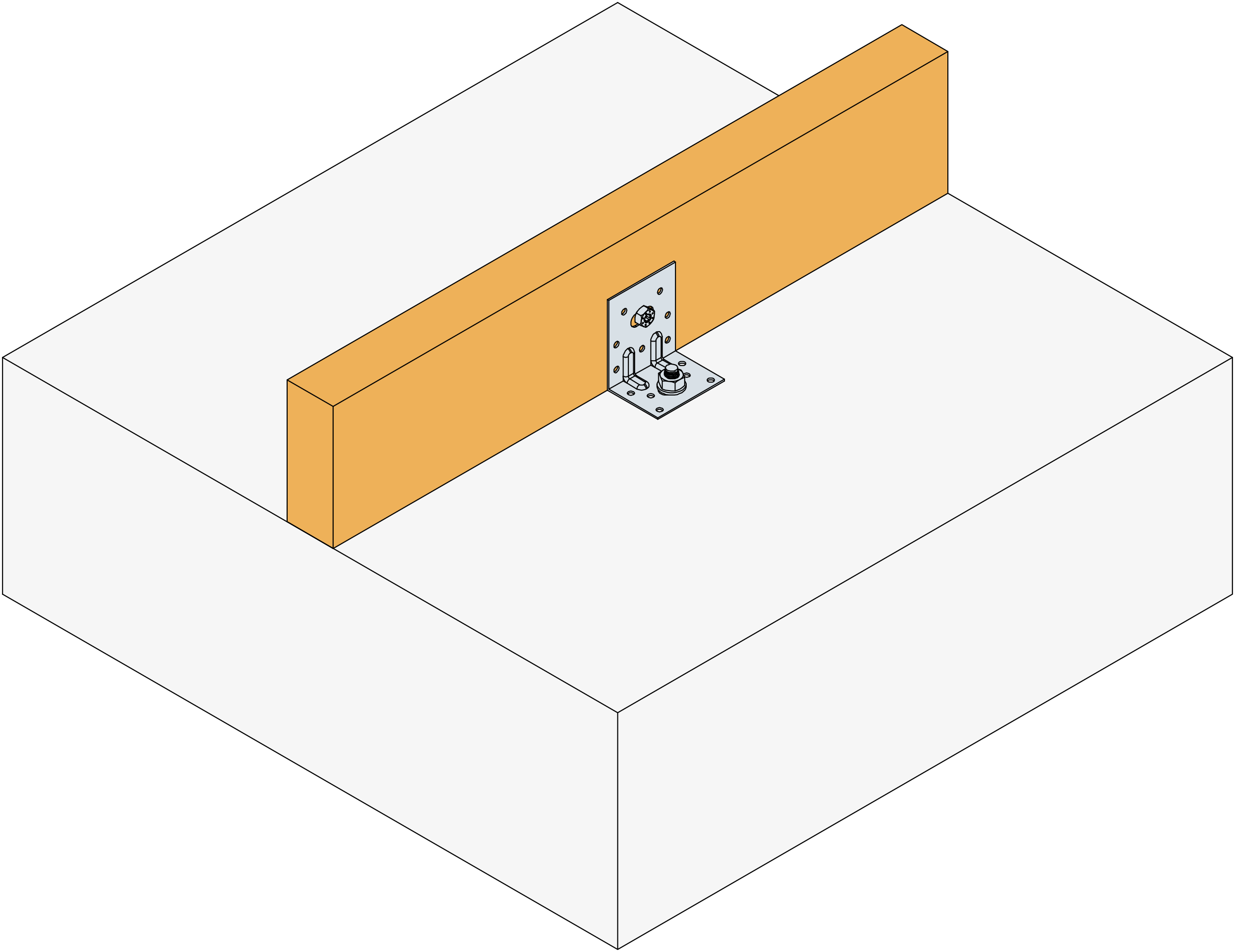

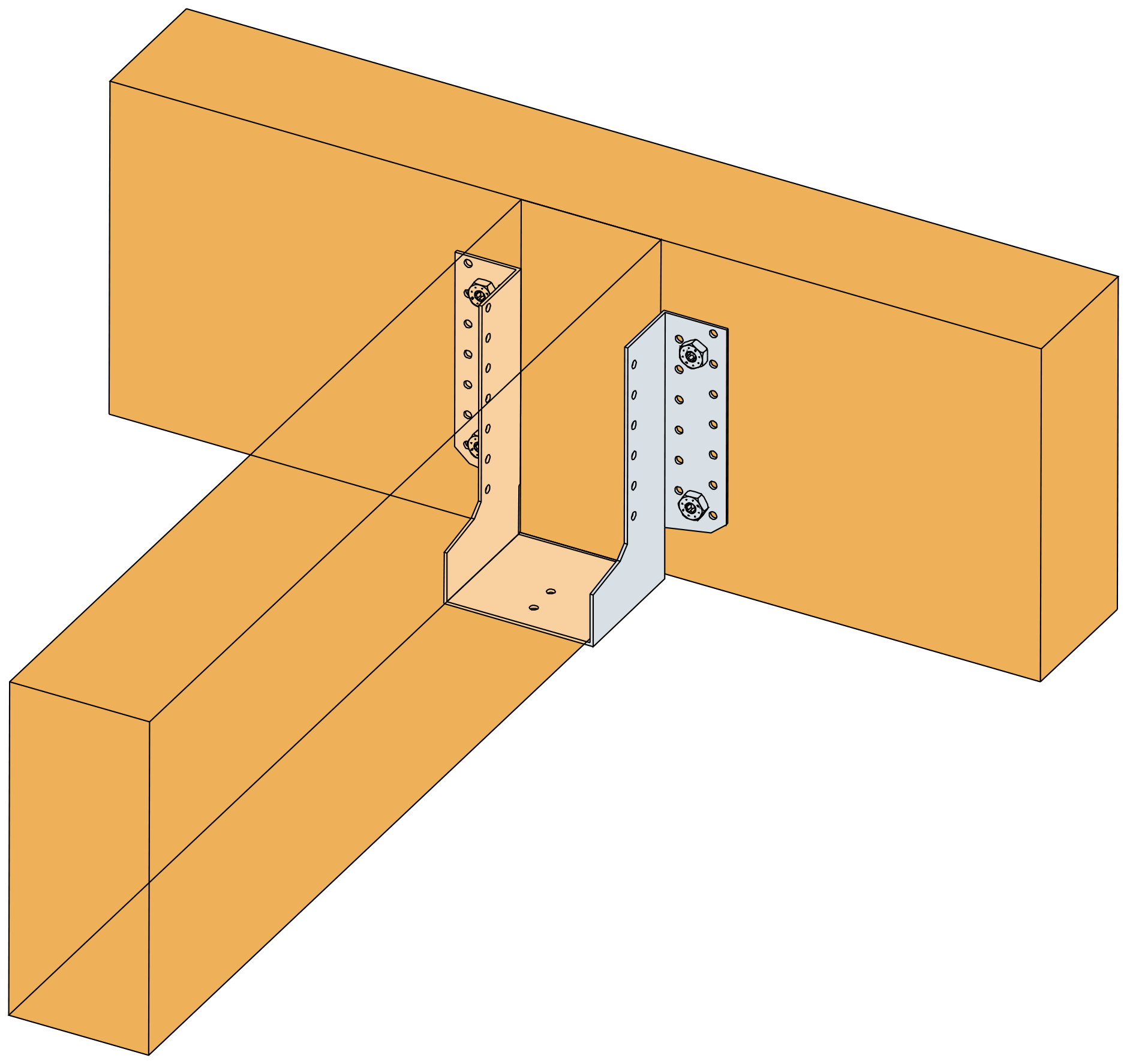

  • Fixation de connecteurs, équerres, sabots,
  • Levage et transport d'éléments bois (murs ossature bois, murs CLT, planchers CLT, poutres...)...

Données techniques

Dimensions

Dimensions

Références Code article Dimensions [mm]
d l dh ht duh d1 lg Embout

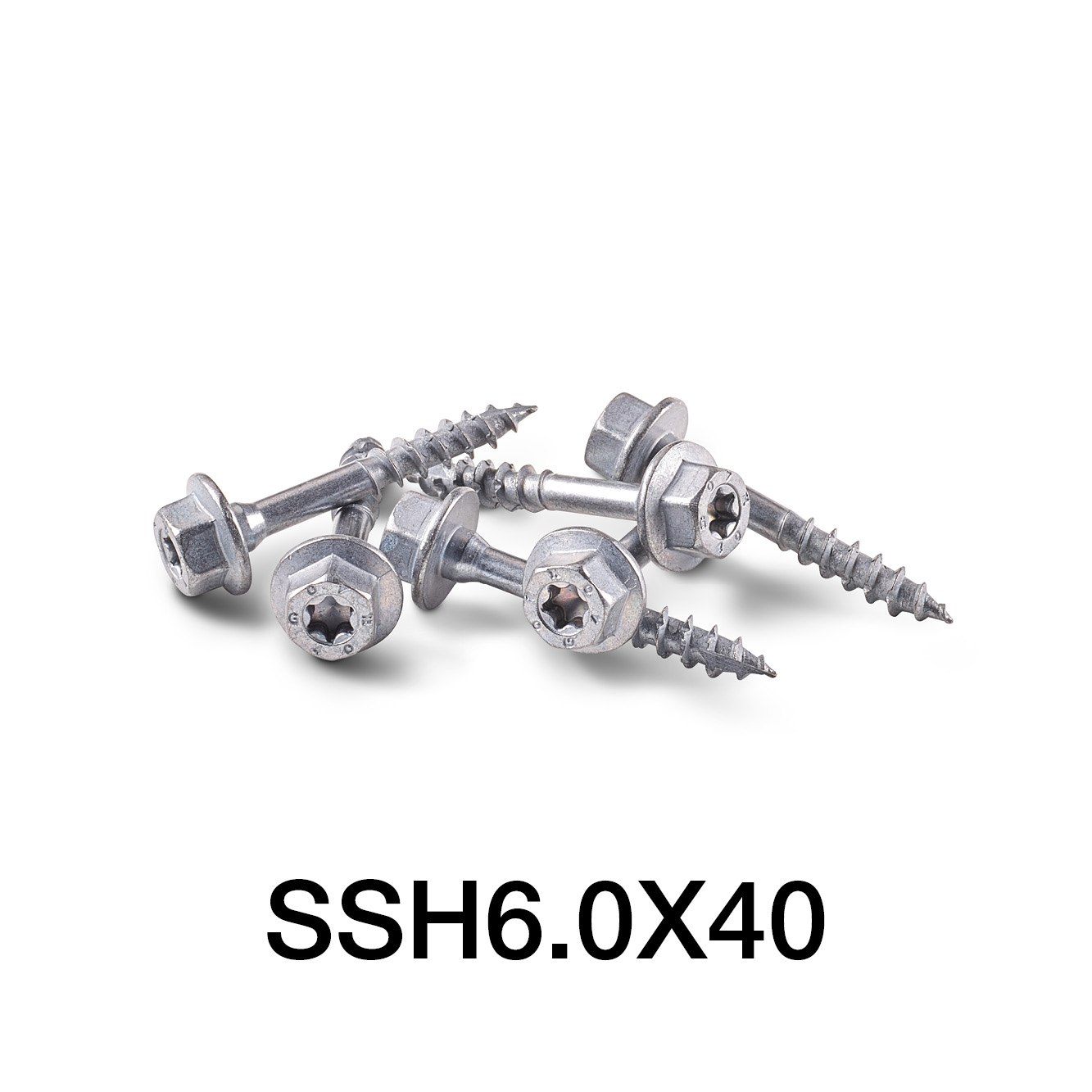

SSH6.0X4075128640104.756.13.723T-30
SSH6.0X5075129650104.756.13.733T-30
SSH6.0X6075130660104.756.13.742T-30
SSH6.0X7575131675104.756.13.742T-30
SSH6.0X9075132690104.756.13.742T-30
SSH6.0X120751336120104.756.13.775T-30
SSH8.0X4075134840135.758.25.132T-40
SSH8.0X5075135850135.758.25.142T-40
SSH8.0X6075136860135.758.25.142T-40

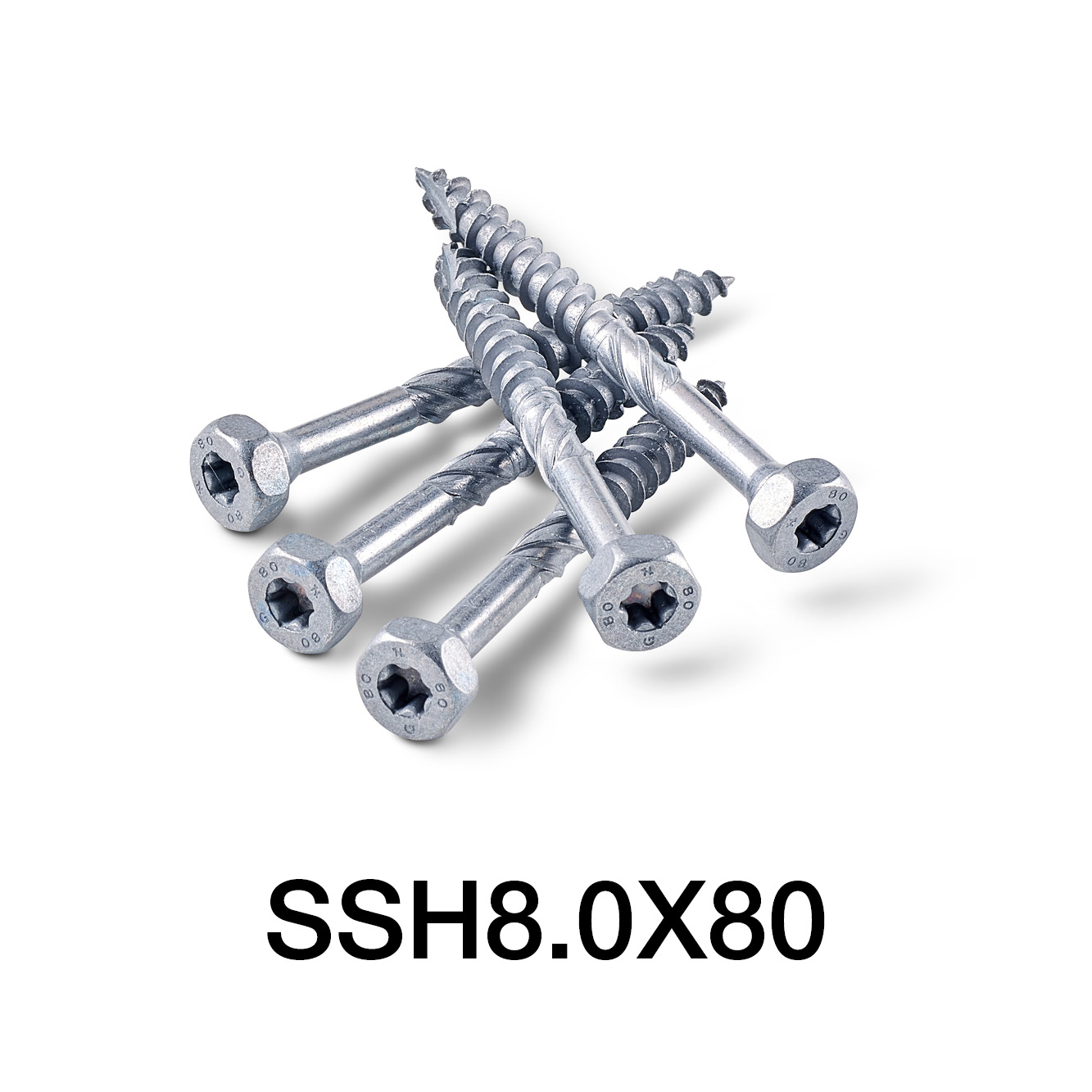

SSH8.0X8075137880135.758.25.142T-40
SSH8.0X9075138890135.758.25.142T-40
SSH8.0X100751398100135.758.25.155T-40
SSH8.0X120751408120135.758.25.185T-40
SSH8.0X140751418140135.758.25.185T-40
SSH8.0X160751428160135.758.25.1110T-40
SSH8.0X180751438180135.758.25.1110T-40
SSH8.0X200751448200135.758.25.1110T-40
SSH8.0X240751458240135.758.25.1110T-40
SSH8.0X260751468260135.758.25.1110T-40
SSH8.0X280751478280135.758.25.1110T-40
SSH8.0X300751488300135.758.25.1110T-40
SSH10.0X4075149104015610.26.232T-40
SSH10.0X5075150105015610.26.242T-40

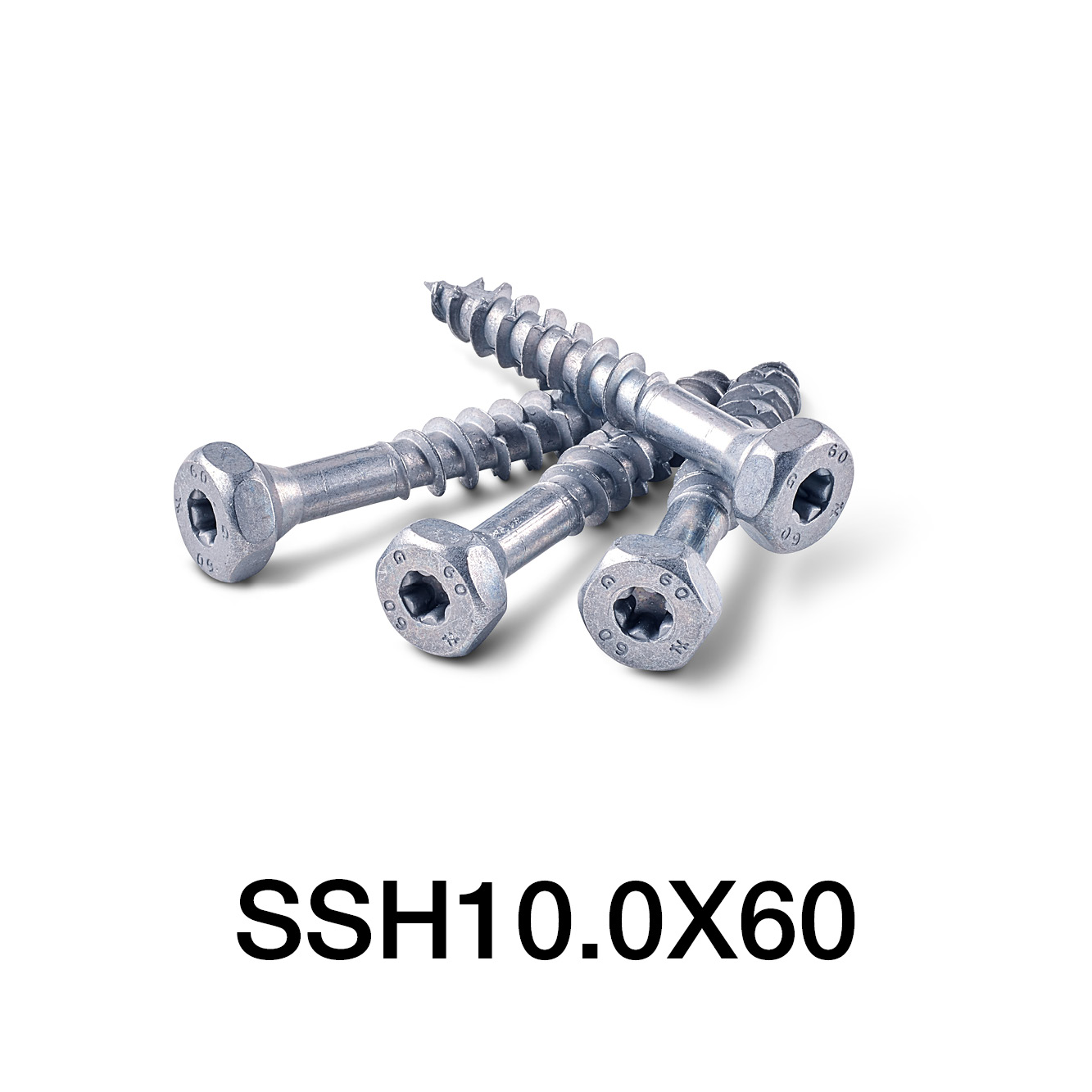

SSH10.0X6075151106015610.26.242T-40
SSH10.0X8075152108015610.26.242T-40
SSH10.0X9075153109015610.26.242T-40
SSH10.0X100751541010015610.26.255T-40
SSH10.0X120751551012015610.26.285T-40
SSH10.0X140751561014015610.26.285T-40
SSH10.0X160751571016015610.26.2110T-40
SSH10.0X180751581018015610.26.2110T-40
SSH10.0X200751591020015610.26.2110T-40
SSH10.0X240751601024015610.26.2125T-40
SSH10.0X280751611028015610.26.2125T-40
SSH12.0X60751621260176.2512.26.748T-40
SSH12.0X80751631280176.2512.26.748T-40
SSH12.0X90751641290176.2512.26.748T-40
SSH12.0X1007516512100176.2512.26.755T-40
SSH12.0X1207516612120176.2512.26.785T-40
SSH12.0X1407516712140176.2512.26.785T-40
SSH12.0X1607516812160176.2512.26.7110T-40
SSH12.0X1807516912180176.2512.26.7110T-40
SSH12.0X2007517012200176.2512.26.7110T-40

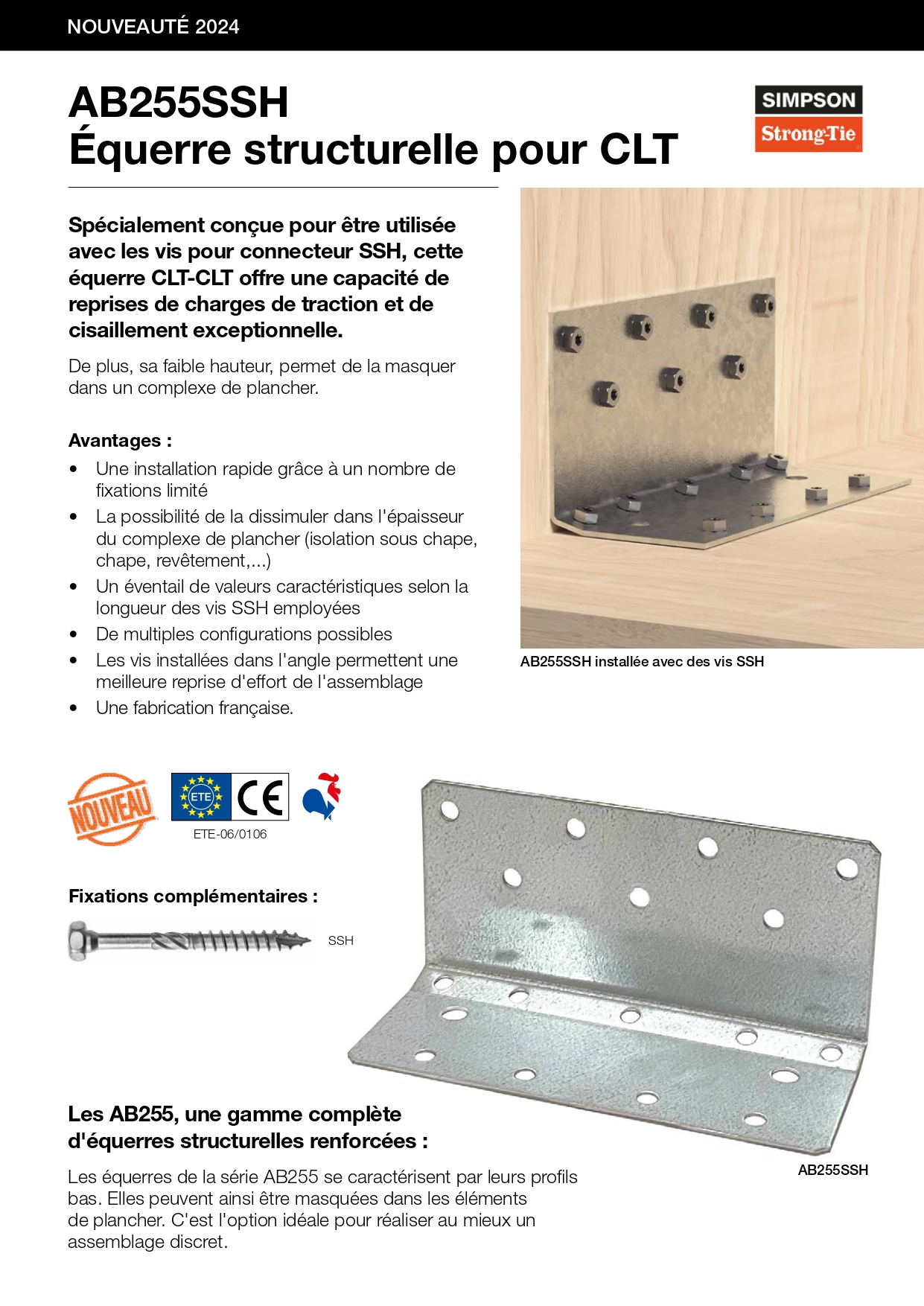

Connecteurs compatibles

Références Equerres compatibles Sabots compatibles Pieds de poteau compatibles Produits Gamme jardin compatibles
SSH6.0X40----
SSH6.0X50----
SSH6.0X60----
SSH6.0X75----
SSH6.0X90----
SSH6.0X120----
SSH8.0X40EBC---
SSH8.0X50EBC---
SSH8.0X60EBC---
SSH8.0X80EBC---
SSH8.0X90EBC---
SSH8.0X100EBC---
SSH8.0X120EBC---
SSH8.0X140EBC---
SSH8.0X160EBC---
SSH8.0X180EBC---
SSH8.0X200EBC---
SSH8.0X240EBC---
SSH8.0X260EBC---
SSH8.0X280EBC---
SSH8.0X300EBC---
SSH10.0X40E5/1.5, E5/1.5/1.22/11, ABR100, ABR105SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X50-SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X60-SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X80ABR105, E20/3SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X90-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X120-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X180-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X200-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X240-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X280-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X80AE116, AG922, ABR255, AKRX3LSAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X90-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X100-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X120-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X140-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X160-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X180-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X200-SAE(2), GLE, GSE, S45PBP60/50-

Liste non exhaustive, les performances de ces connecteurs avec la vis SSH sont déclarées dans les fiches techniques correspondantes.

SAE(1) = SAE200 et SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 et SAE500

Propriétés Caractéristiques

Références Propriétés Caractéristiques
Moment d’écoulement plastique caractéristique - My,k [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] Résistance caractéristique en traction - ftens,k [kN] Ratio de torsion
SSH6.0X4010.413.317.913.1≥ 1,5
SSH6.0X5010.413.317.913.1≥ 1,5
SSH6.0X6010.413.317.913.1≥ 1,5
SSH6.0X7510.413.317.913.1≥ 1,5
SSH6.0X9010.413.317.913.1≥ 1,5
SSH6.0X12010.413.317.913.1≥ 1,5
SSH8.0X4025.313.919.524.1≥ 1,5
SSH8.0X5025.313.919.524.1≥ 1,5
SSH8.0X6025.313.919.524.1≥ 1,5
SSH8.0X8025.313.919.524.1≥ 1,5
SSH8.0X9025.313.919.524.1≥ 1,5
SSH8.0X10025.313.919.524.1≥ 1,5
SSH8.0X12025.313.919.524.1≥ 1,5
SSH8.0X14025.313.919.524.1≥ 1,5
SSH8.0X16025.313.919.524.1≥ 1,5
SSH8.0X18025.313.919.524.1≥ 1,5
SSH8.0X20025.313.919.524.1≥ 1,5
SSH8.0X24025.313.919.524.1≥ 1,5
SSH8.0X26025.313.919.524.1≥ 1,5
SSH8.0X28025.313.919.524.1≥ 1,5
SSH8.0X30025.313.919.524.1≥ 1,5
SSH10.0X4038.712.119.332.8≥ 1,5
SSH10.0X5038.712.119.332.8≥ 1,5
SSH10.0X6038.712.119.332.8≥ 1,5
SSH10.0X8038.712.119.332.8≥ 1,5
SSH10.0X9038.712.119.332.8≥ 1,5
SSH10.0X10038.712.119.332.8≥ 1,5
SSH10.0X12038.712.119.332.8≥ 1,5
SSH10.0X14038.712.119.332.8≥ 1,5
SSH10.0X16038.712.119.332.8≥ 1,5
SSH10.0X18038.712.119.332.8≥ 1,5
SSH10.0X20038.712.119.332.8≥ 1,5
SSH10.0X24038.712.119.332.8≥ 1,5
SSH10.0X28038.712.119.332.8≥ 1,5
SSH12.0X6052.312.218.840.4≥ 1,5
SSH12.0X8052.312.218.840.4≥ 1,5
SSH12.0X9052.312.218.840.4≥ 1,5
SSH12.0X10052.312.218.840.4≥ 1,5
SSH12.0X12052.312.218.840.4≥ 1,5
SSH12.0X14052.312.218.840.4≥ 1,5
SSH12.0X16052.312.218.840.4≥ 1,5
SSH12.0X18052.312.218.840.4≥ 1,5
SSH12.0X20052.312.218.840.4≥ 1,5

Les valeurs des vis SSH8.0x40 et SSH10.0x40 sont directement consultables sur les fiches des connecteurs compatibles avec ces vis (cf tableau ci-dessus).

Levage de panneaux - Résistance des vis perpendiculaires au bois - 2 vis SSH

Références Code article Résistance verticale - Vis perpendiculaires au bois - 2 vis SSH
Angle 45° Angle 60° Angle 75° Angle 90°
Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X60751629.46.546411.88.258413.49.3664149.7692
SSH12.0X1007516511.47.956413.99.668815.510.77651611.1791
SSH12.0X1207516615.510.776720.113.999223.416.2115524.6171216
SSH12.0X160751681812.589024.416.9120729.820.614723222.21582

Les vis SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d'éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées perpendiculairement à la fibre du bois et sollicitées avec un angle β.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,4.

Pour plus de détails sur les données d'installation, consulter l'onglet "Mise en Oeuvre".

Levage de panneaux - Résistance des vis inclinées - 2 vis SSH

Références Code article Résistance verticale - Vis inclinées - 2 vis SSH
Angle 45° Angle 60° Angle 75° Angle 90°
Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X60751628.96.244111.47.956513.39.2659149.7692
SSH12.0X1007516510.37.151113.29.165115.310.67551611.1791
SSH12.0X1207516615.81178320.414.1101123.616.3116524.6171216
SSH12.0X1607516820.514.2101426.318.2130230.521.115093222.21582

Les vis SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d'éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH inclinées selon le même angle β que la sangle de levage et sollicitées dans leur axe.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,4.

Pour plus de détails sur les données d'installation, consulter l'onglet "Mise en Oeuvre".

Levage de panneaux - Résistance des vis perpendiculaires au bois avec fraisage - 2 vis SSH

Références Code article Résistance verticale - Vis perpendiculaires au bois avec fraisage - 2 vis SSH
Angle de 45° à 90°
Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X6075162149.7692
SSH12.0X100751651611.1791
SSH12.0X1207516624.6171216
SSH12.0X160751683222.21582

Les vis SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d'éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées avec un fraisage, perpendiculairement à la fibre du bois, et sollicitées avec un angle β.
Le diamètre et la profondeur du fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,4.

Pour plus de détails sur les données d'installation, consulter l'onglet "Mise en Oeuvre".

Installation

Montage

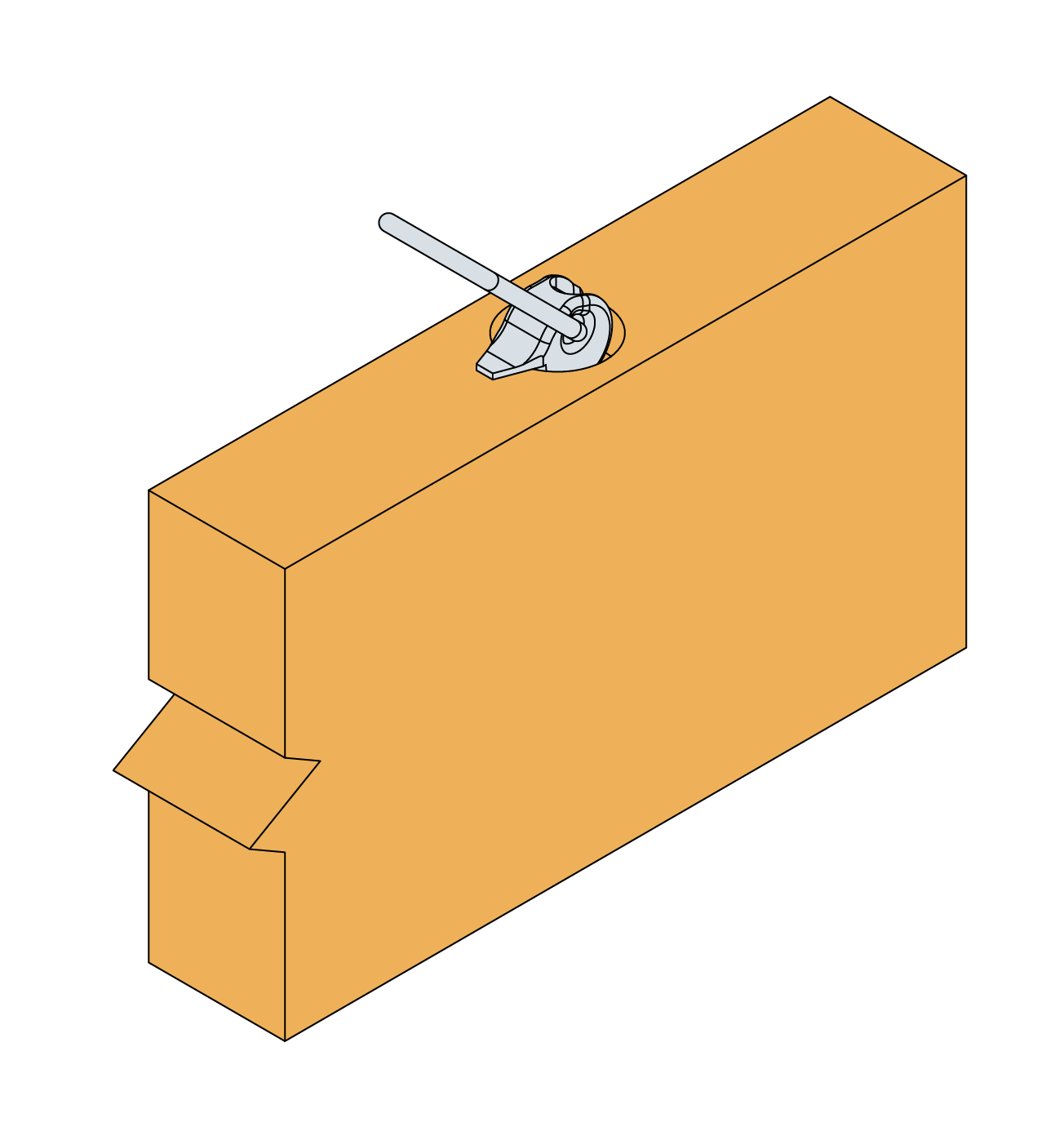

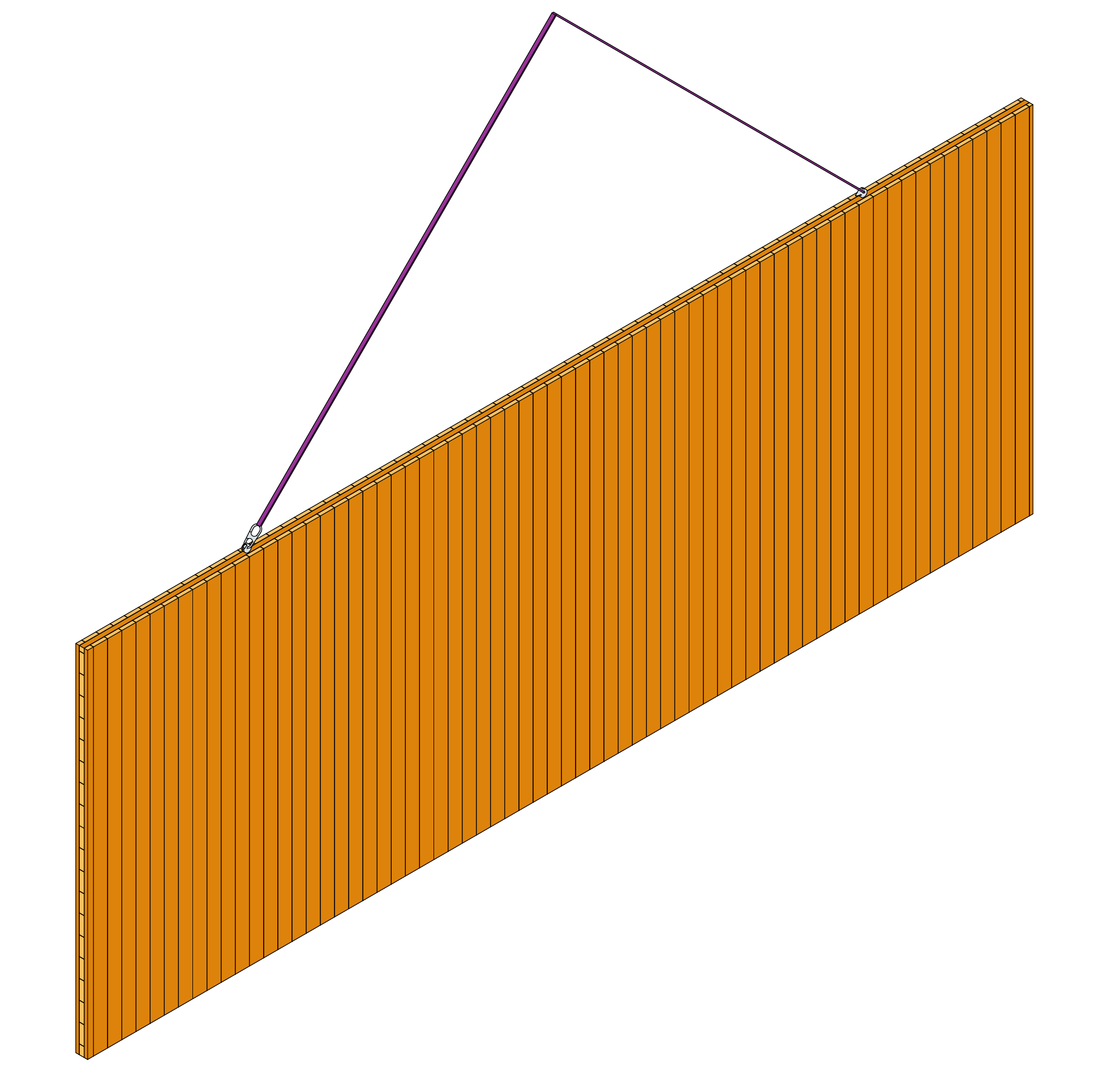

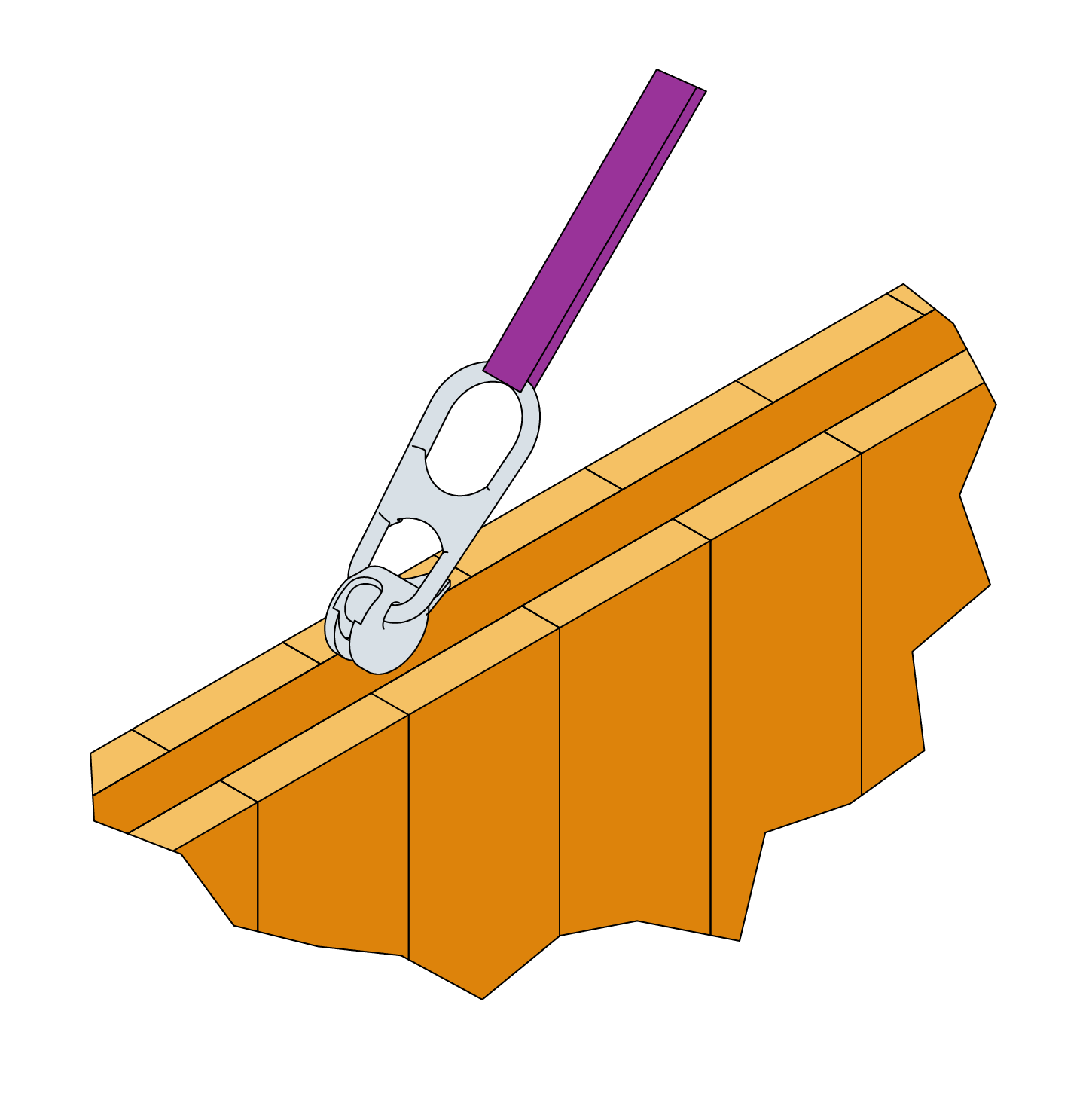

Levage et transport d'éléments bois

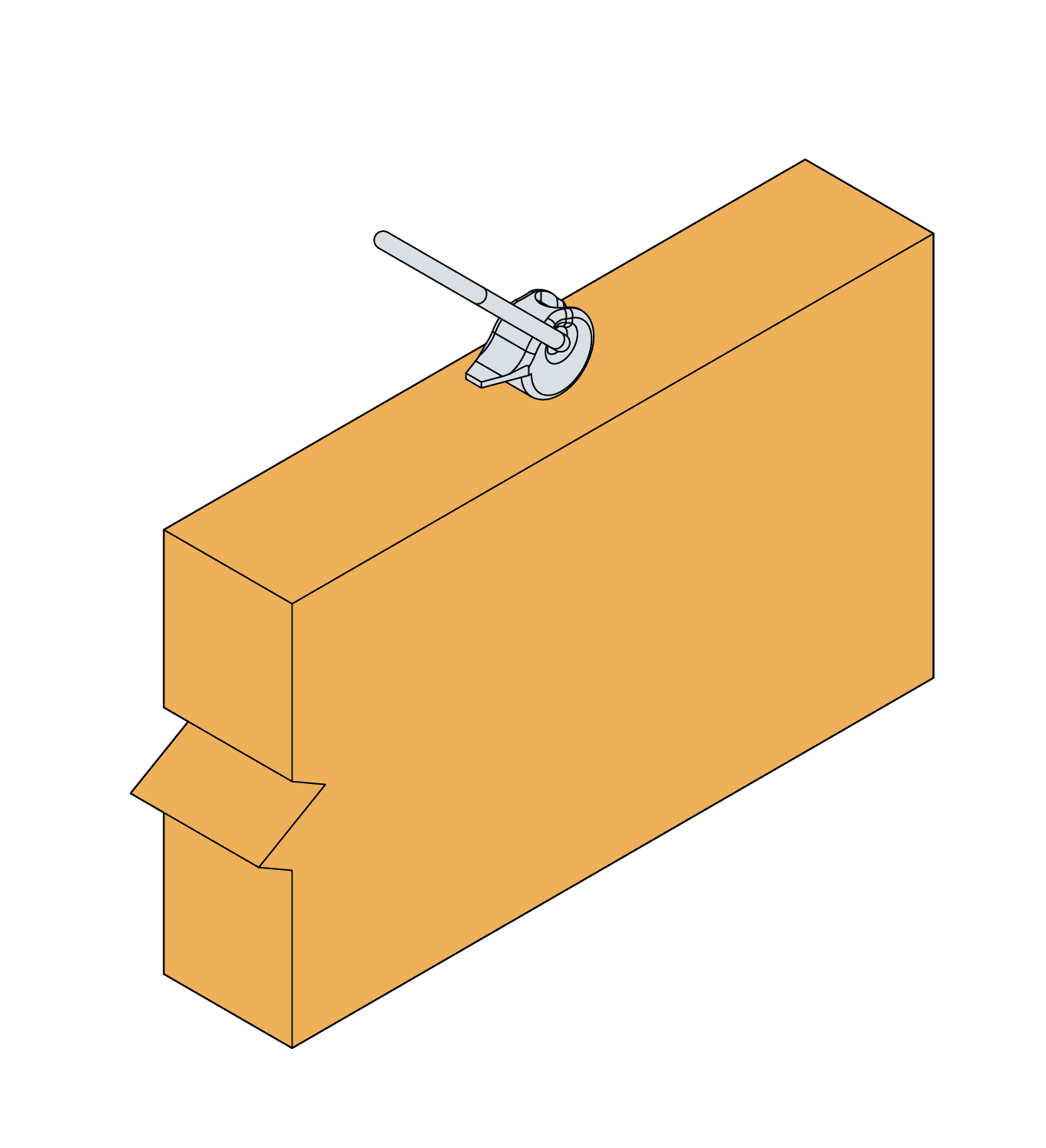

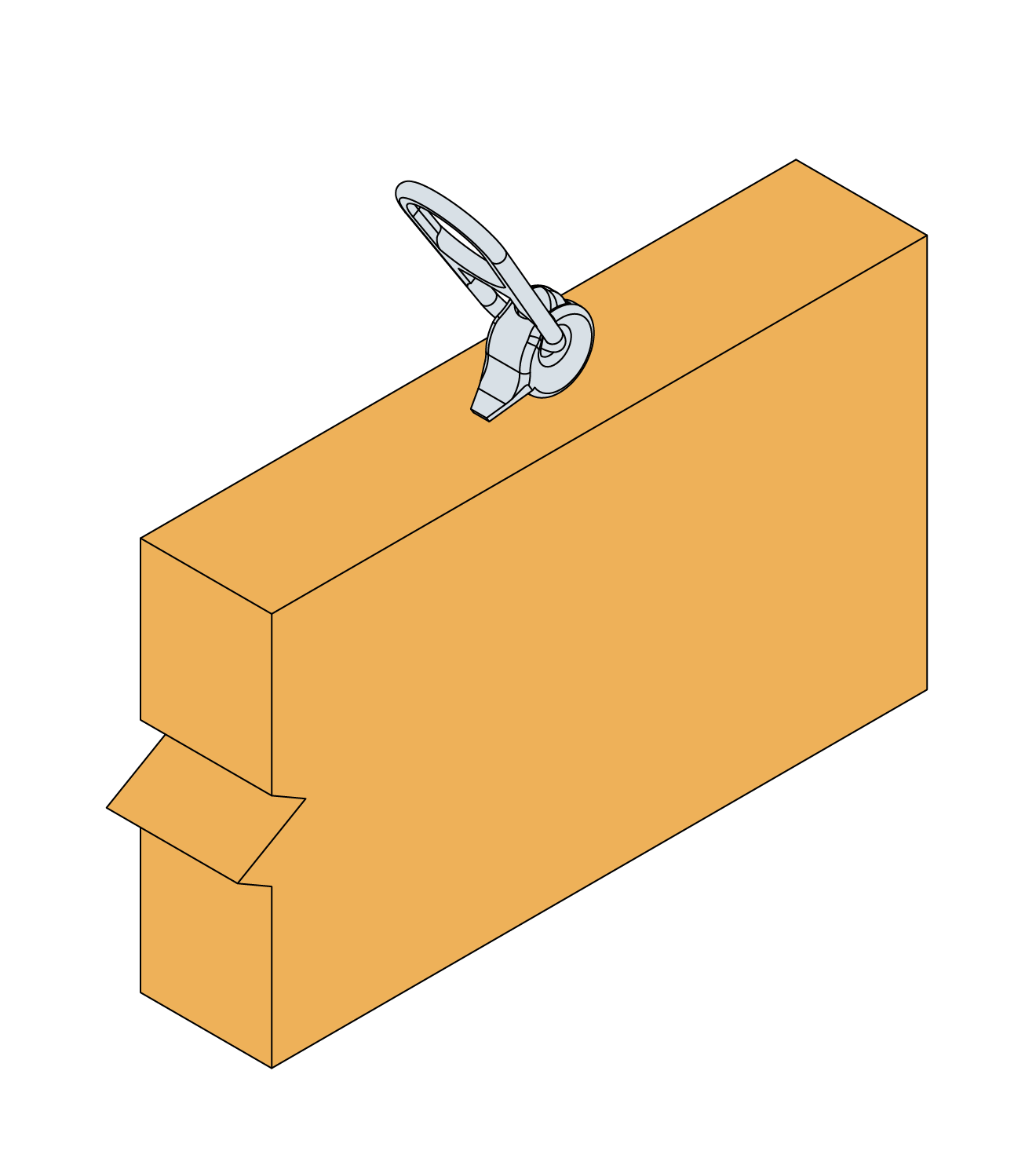

Les vis SSH Ø12 mm sont compatibles avec les crochets dédiés au levage et au transport d'éléments bois (ossatures bois, murs CLT, planchers CLT, poutres...).

Les vis SSH s'installent par paire, selon 3 configurations :

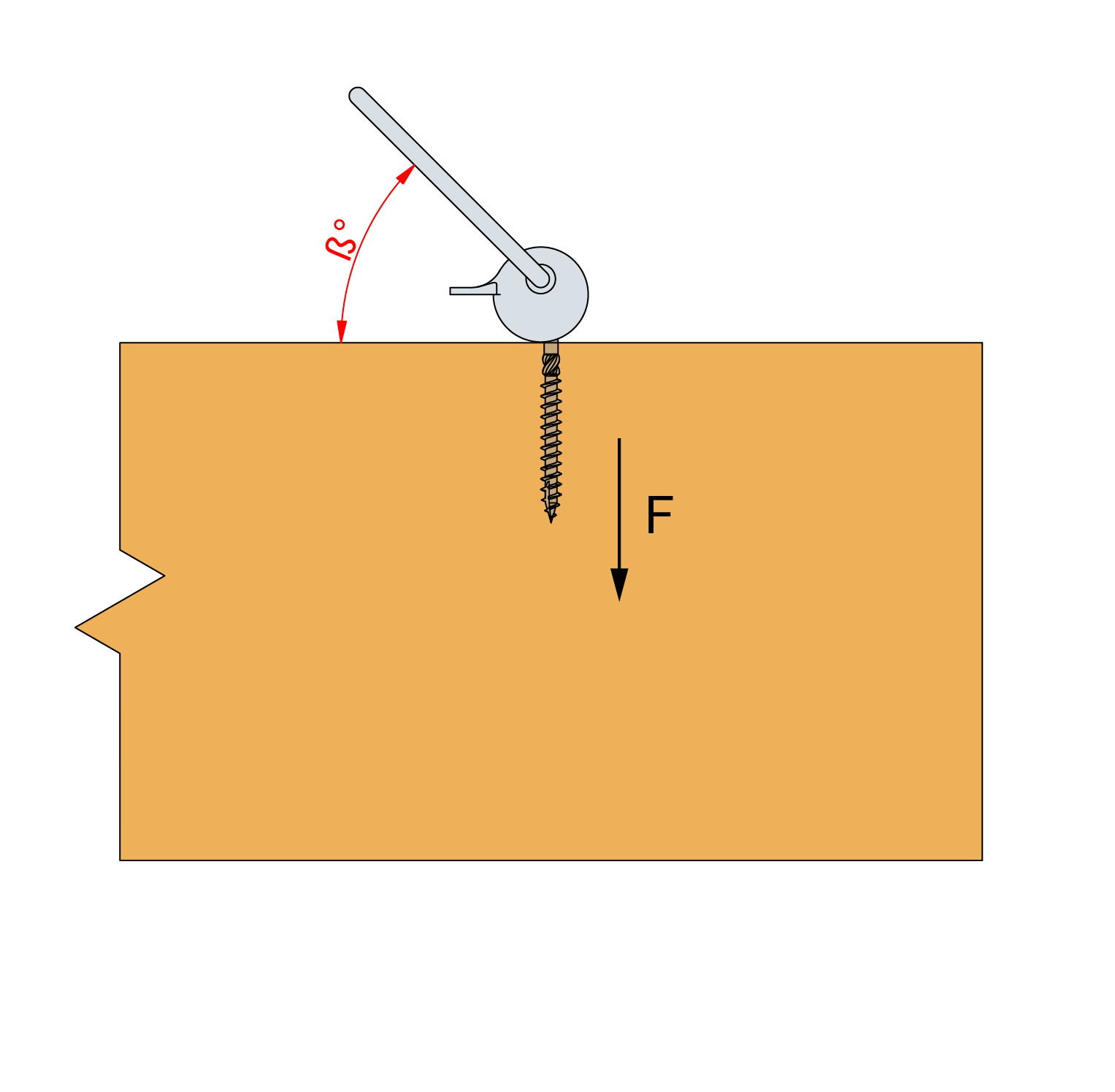

- Vis SSH installée perpendiculairement à la fibre du bois et sollicitée avec un angle,

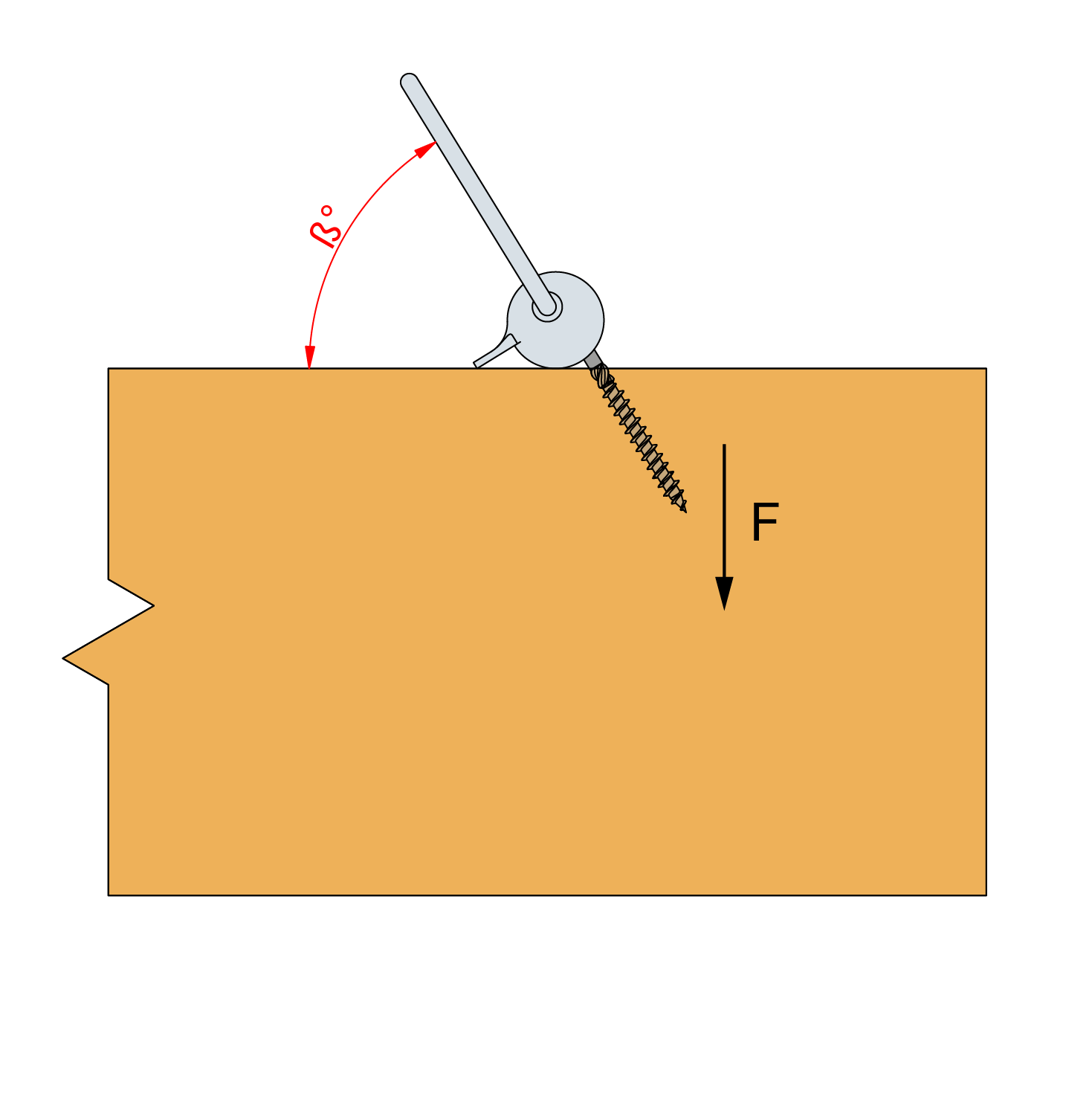

- Vis SSH inclinée selon le même angle que la sangle de levage et sollicitée dans son axe,

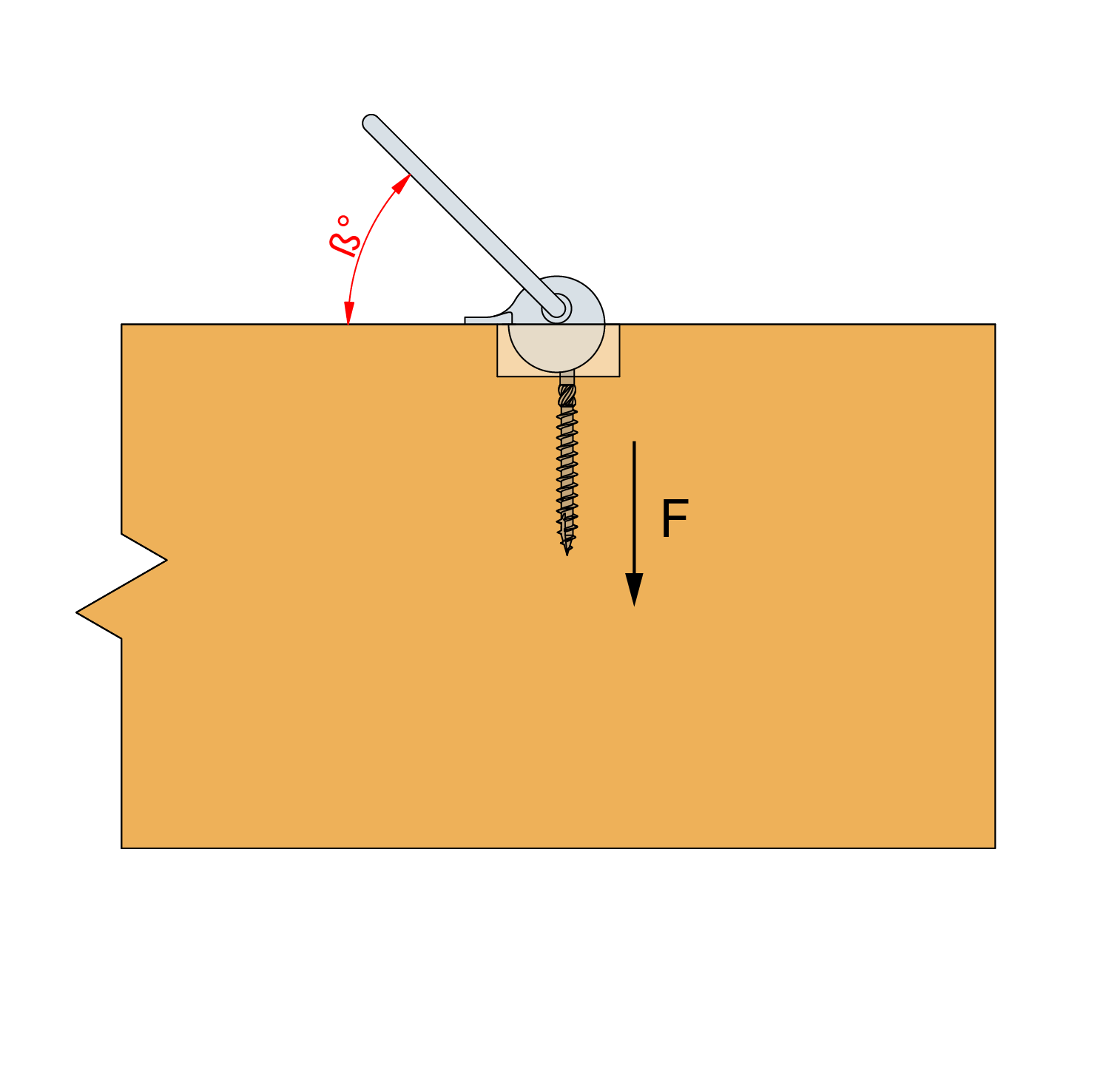

- Vis SSH installée avec un fraisage, perpendiculairement à la fibre du bois, et sollicitée avec un angle.
  Le diamètre et la profondeur recommandés pour le fraisage sont indiqués dans les données techniques des fournisseurs de crochets.

Espacements et distances minimales - Vis chargées en cisaillement

Références Distances minimum pour les vis chargées en cisaillement [mm]
Angle entre l'axe de l'effort le fil = 0° Angle entre l'axe de l'effort le fil = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
SSH6.0301872421818242442424218
SSH8.0402496562424323256565624
SSH10.0504080403030404080704030
SSH12.0604884483636484884844836

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - Vis chargées axialement

Références Distances minimum pour les vis chargées axialement [mm]
a1 a2 a3.c a4.c
SSH6.042306024
SSH8.056408032
SSH10.0705010040
SSH12.0846012048

Abaques

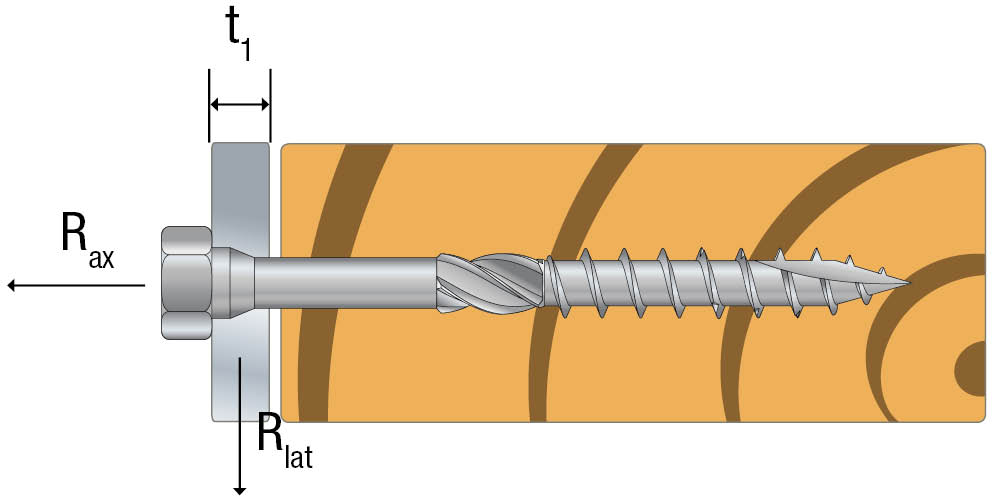

Résistances Caractéristiques - Acier / Bois

Références Résistances Caractéristiques - Acier / Bois C24 [kN]
Arrachement Cisaillement plaque mince Cisaillement plaque épaisse
Rax,st,k Rv,0,st,k Rv,90,st,k Rv,0,st,k Rv,90,st,k
SSH6.0X402.331.71.72.722.72
SSH6.0X503.352.152.153.343.34
SSH6.0X604.262.62.63.793.79
SSH6.0X754.262.992.993.793.79
SSH6.0X904.262.992.993.793.79
SSH6.0X1207.613.833.834.624.62
SSH8.0X403.992.262.264.294.29
SSH8.0X505.242.872.8755
SSH8.0X605.243.483.485.485.48
SSH8.0X805.244.694.696.186.18
SSH8.0X905.244.754.756.186.18
SSH8.0X1006.865.165.166.586.58
SSH8.0X12010.616.096.097.527.52
SSH8.0X14010.616.096.097.527.52
SSH8.0X16013.736.876.878.38.3
SSH8.0X18013.736.876.878.38.3
SSH8.0X20013.736.876.878.38.3
SSH8.0X24013.736.876.878.38.3
SSH8.0X26013.736.876.878.38.3
SSH8.0X28013.736.876.878.38.3
SSH8.0X30013.736.876.878.38.3
SSH10.0X403.992.262.264.294.29
SSH10.0X505.543.42.346.195.13
SSH10.0X605.544.132.846.685.41
SSH10.0X805.546.314.858.366.98
SSH10.0X905.546.314.358.366.55
SSH10.0X1007.266.744.858.787.41
SSH10.0X12011.227.735.869.778.59
SSH10.0X14011.227.736.869.778.59
SSH10.0X16014.528.567.7210.69.41
SSH10.0X18014.528.567.7210.69.41
SSH10.0X20014.528.567.7210.69.41
SSH10.0X24016.59.058.1811.099.91
SSH10.0X28016.59.058.1811.099.91
SSH12.0X606.974.413.027.726.33
SSH12.0X806.975.984.18.97.03
SSH12.0X906.976.764.639.577.44
SSH12.0X1007.997.555.1710.348.14
SSH12.0X12012.348.986.2411.439.99
SSH12.0X14012.348.987.3111.439.99
SSH12.0X16015.979.898.3912.3310.89
SSH12.0X18015.979.898.8712.3310.89
SSH12.0X20015.979.898.8712.3310.89

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5 x d) pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des/du bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des/du bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d'acier intermédiaires peuvent être obtenues par intérpolation entre les valeurs pour plaque acier mince et épaisse.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Téléchargements

  • Fixations pour connecteurs

    Fixations pour connecteurs

    Que vous soyez un professionnel de la construction ou un bricoleur, notre gamme de fixations pour connecteurs vous permet de toujours trouver la solution adaptée à la structure que vous vous apprêtez à réaliser.

  • Flyer SSH

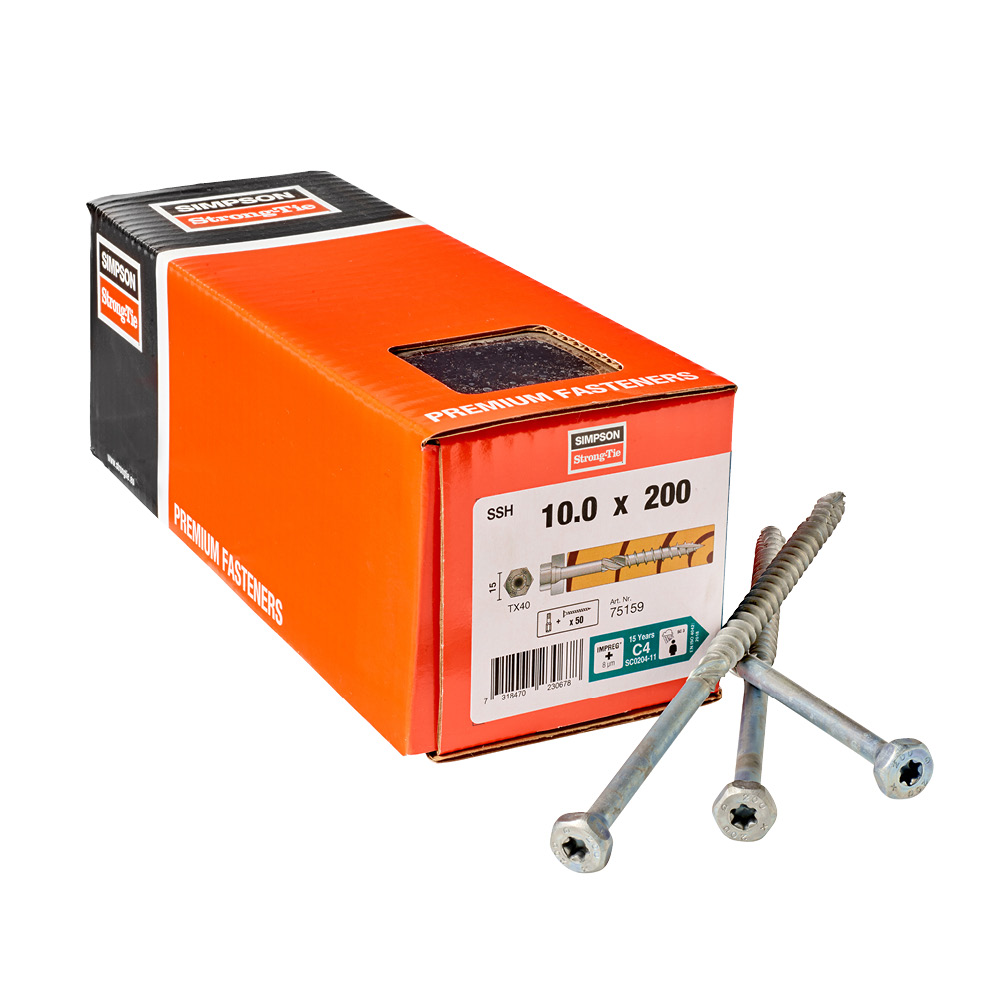

    SSH Vis Connecteurs

    Simpson Strong-Tie® crée la vis SSH, idéale pour la fixation de connecteurs sur éléments en bois. Fixée dans les perçages prévus pour ancrages, elle réduit le temps de mise en oeuvre sur chantier.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.

Acheter en ligne

France

SSH10.0X100

SSH10.0X120

SSH10.0X140

SSH10.0X160

SSH10.0X180

SSH10.0X200

SSH10.0X40

SSH10.0X50

SSH10.0X60

SSH10.0X80

SSH10.0X90

SSH12.0X100

SSH12.0X120

SSH12.0X140

SSH12.0X160

SSH12.0X180

SSH12.0X200

SSH12.0X60

SSH12.0X80

SSH8.0X100

SSH8.0X120

SSH8.0X140

SSH8.0X160

SSH8.0X180

SSH8.0X200

SSH8.0X40

SSH8.0X50

SSH8.0X60

SSH8.0X80

SSH8.0X90

Belgium

SSH10.0X40

SSH10.0X50

SSH10.0X60

SSH10.0X80

SSH12.0X60

SSH12.0X80

SSH8.0X40

Contact

Simpson Strong-Tie France

Simpson Strong-Tie

ZAC des 4 Chemins
85400 Sainte-Gemme-la-Plaine
France
