Pied de poteau réglable

Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.

Fiche technique

Marquage CE

ETA

EPD

Acier électrozingué

Classe service 2

APB100_150_SSTBP_homepage_FR_fr

APB100_150_SSTBP_homepage_ES_es

APB100_150_SSTBP_homepage_NL_nl

APB100_150_SSTBP_homepage_PT_pt

Présentation

Images

Caractéristiques

Matière

Acier S235 JR suivant NF EN 10025,
Finition électrozinguée blanche suivant ISO 2081,
Épaisseur 4 mm.

Avantages

Ne nécessite aucun usinage,
Réglable sur chantier.

Application

Support

Porteur : béton, bois massif, bois lamellé-collé, ...
Porté : bois massif, bois composite, bois lamellé-collé, ...

Domaines d'utilisation

Poteaux de auvent,
Pergola, terrasse,
Véranda...

Il conviendra de s'assurer que le pied de poteau ne soit pas soumis à une athmosphère corrosive ou un agent corrosif (sel, stagnation d'eau, détergeant...)

Données techniques

Dimensions

Référence	Dimensions des crampons
	Dimensions[mm]							Perçages platine haute	Perçages platine basse	Other
	A[mm]	B[mm]	D[mm]	E[mm]	F[mm]	G[mm]	Ep.[mm]	Rond	Rond	Poids[kg]
	A[mm]	B[mm]	D[mm]	E[mm]	F[mm]	G[mm]	Ep.[mm]	Ø12[mm]	Porteur[mm]	Poids[kg]
APB100/150	100	100	130	130	100-150	20	4	4	4	1.2

Valeurs Caractéristiques - Bois sur béton

Dimensions

Référence	Post base capacity
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Sur poteau		Sur béton		R₁,ₖ	R₁,ₖ*
	Qté	Type	Qté	Type	R₁,ₖ	R₁,ₖ*
APB100/150	4.0	Ø10	4.0	Ø10 **	58/kmod^0,5	64.8

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 2, k_mod = 0,8 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

** Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Installation

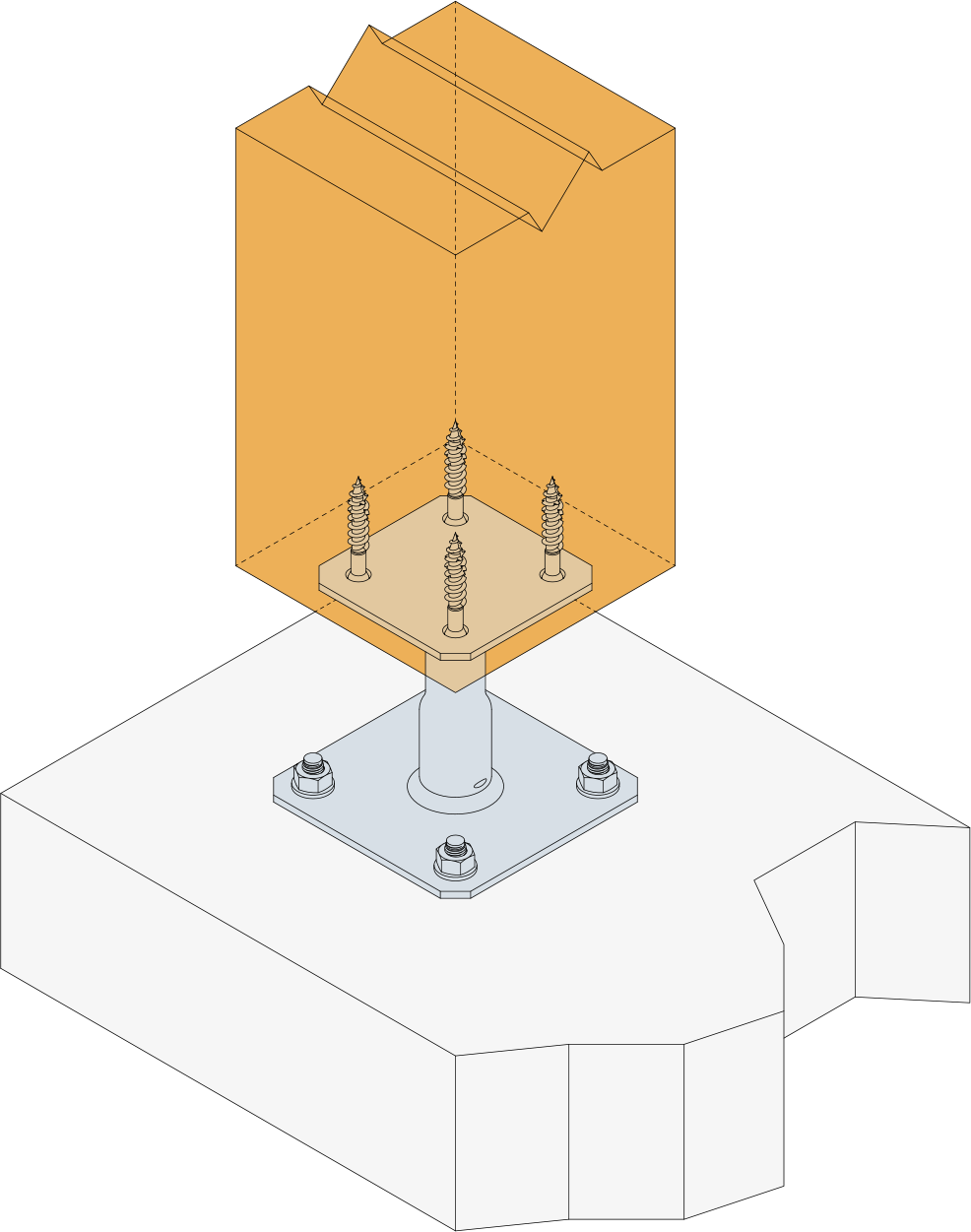

Montage

Installation

Partie haute :

Placer la platine supérieure du pied de poteau sous le poteau,
Fixer cette platine au poteau à l’aide de tirefonds LAG ou SSH Ø10x50 (pré-perçage nécessaire).

Partie basse :

Positionner le poteau verticalement dans la structure,
Identifier la position des ancrages au sol sur le support,
Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
