AT-HP

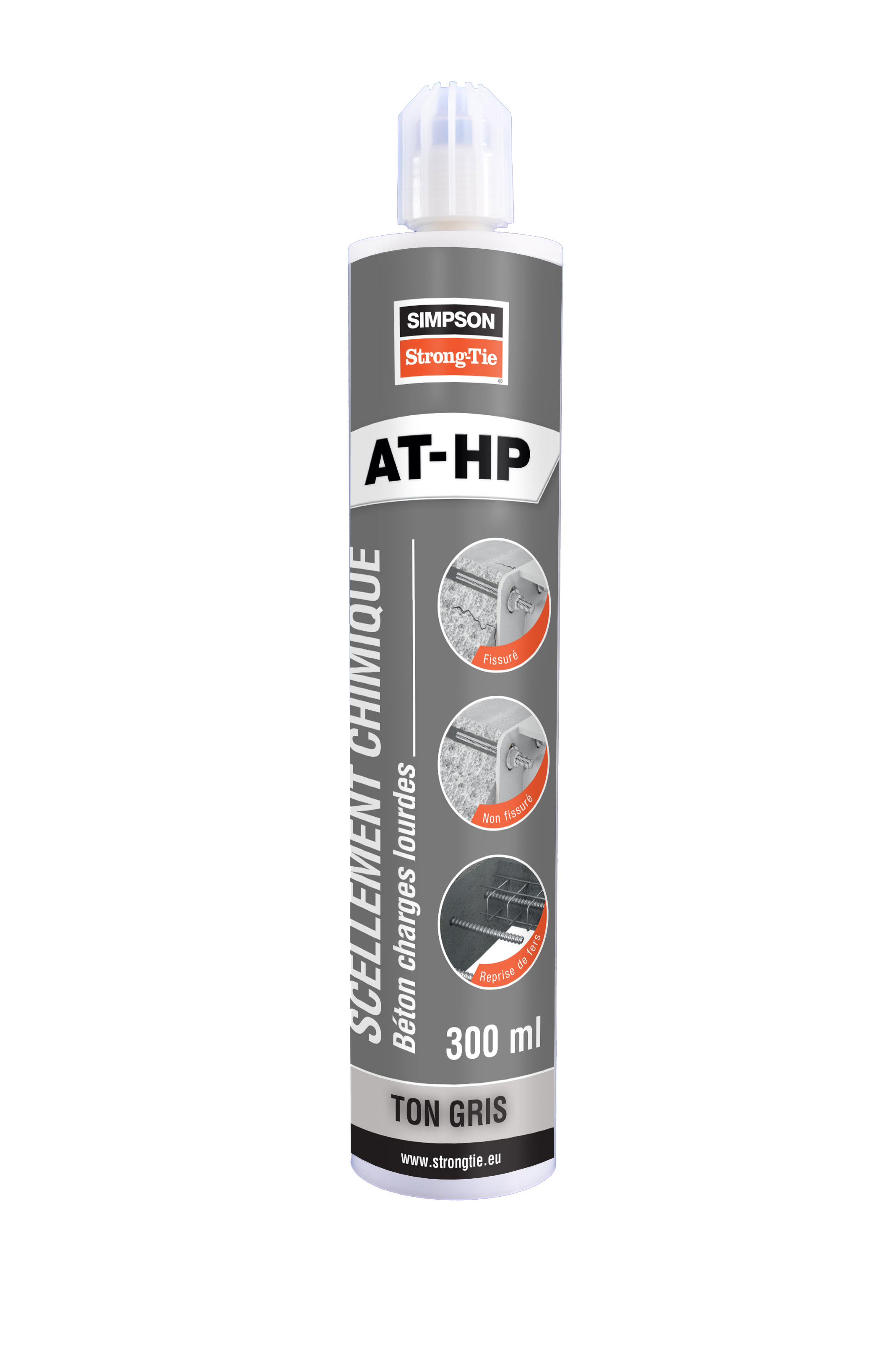

Résine béton charges lourdes

La résine béton charges lourdes AT-HP convient pour fixer les fers à béton, tiges filetées dans le béton fissuré et non fissuré et C20/25 à C50/60.

Marquage CE
ETA
Feu R 30
Utilisable en milieu humide
Intérieur
Exterieur

Présentation

Images

Caractéristiques

Materiaux

  • Résine methacrylate, sans styrène.

Avantages

  • Valeur d'adhérence élevée dans le béton et la maçonnerie,
  • Utilisation possible en eau potable : certification WRAS,
  • 2 buses fournies.

Application

Support

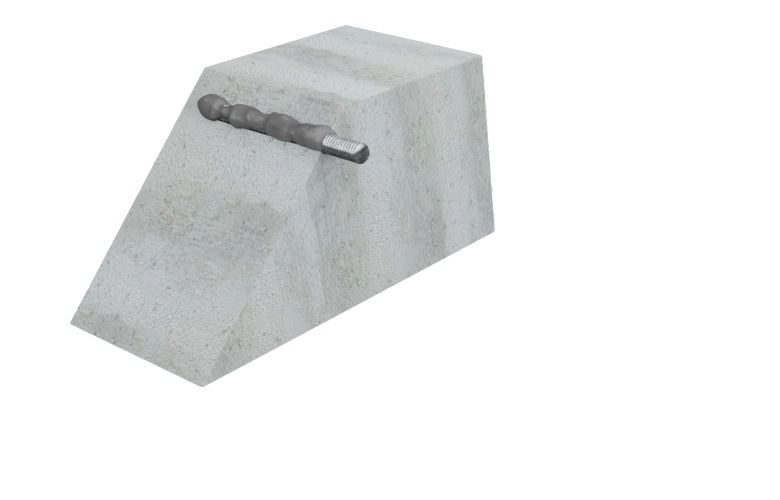

  • Béton fissuré et non fissuré : M8 à M30 (Charges statiques et quasi statiques, béton sec ou humide),

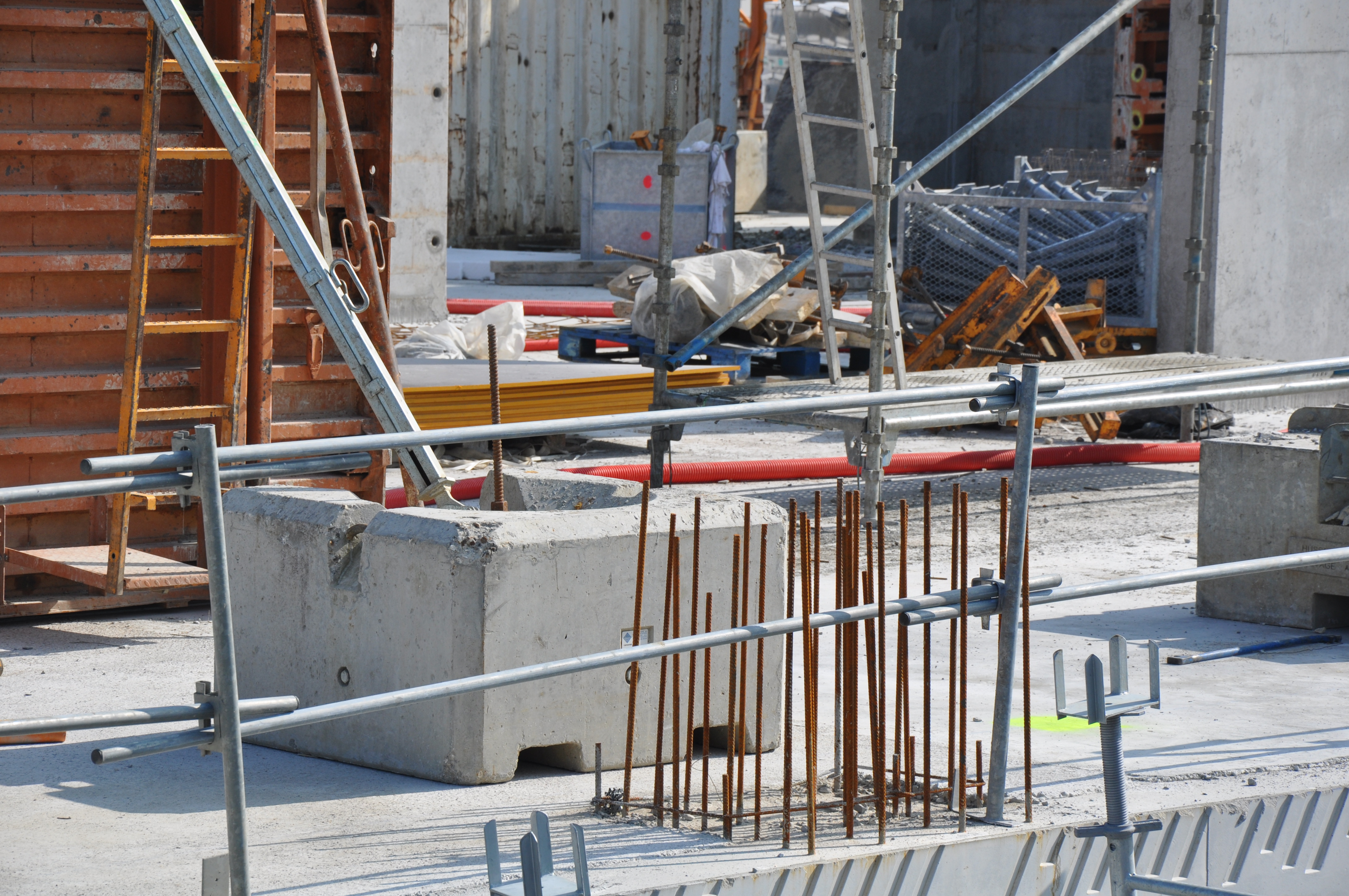

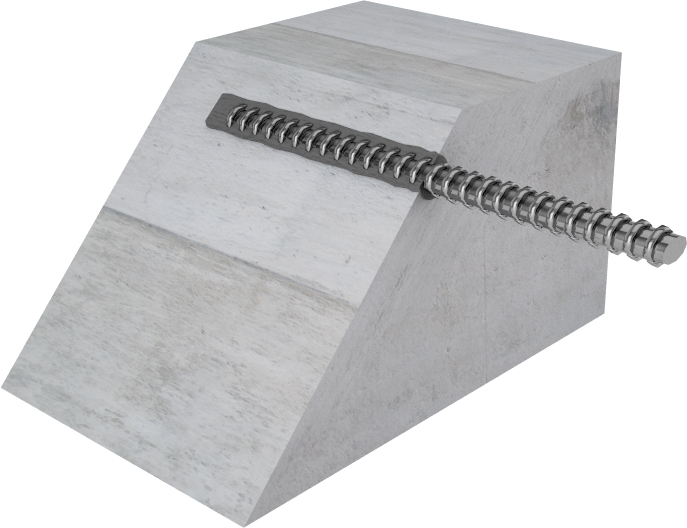

  • Fer à béton Ø8 àØ32 (Charges statiques et quasi statiques, exposition au feu R180).

Domaines d'utilisation

  • Fixation de garde-corps,
  • Fixation de pare-soleil,
  • Extensions de balcons,
  • Poutres, poteaux béton.

Données techniques

Références

Références Information produit
Coloris gris Coloris beige Contenu [ml] Poids [kg] Qté [pcs]
ATHP300G-FR x - 300 0.575 12
ATHP420G-FR x - 420 0.828 12

Résistance design - Traction – NRd [kN] – hef = 8d – Acier au carbone 5.8

Références Résistance design - hef = 8d - Acier au carbone 5.8
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 10.7 12 12 12
AT-HP + LMAS M10 - - - - 15.9 17.8 19.3 19.3
AT-HP + LMAS M12 8.4 8.8 9 9.2 21.7 24.3 26.7 28
AT-HP + LMAS M16 15 15.6 16.1 16.4 34.3 38.4 42.2 44.6
AT-HP + LMAS M20 - - - - 50.2 56.3 61.8 65.3
AT-HP + LMAS M24 - - - - 67.5 75.6 83.1 87.8

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Traction – NRd [kN] – hef = 12d – Acier au carbone 5.8

Références Résistance design - hef = 12d – Acier au carbone 5.8
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 12 12 12 12
AT-HP + LMAS M10 - - - - 19.3 19.3 19.3 19.3
AT-HP + LMAS M12 12.7 13.2 13.5 13.8 28 28 28 28
AT-HP + LMAS M16 22.5 23.4 24.1 24.5 51.4 52.7 52.7 52.7
AT-HP + LMAS M20 - - - - 75.4 82 82 82
AT-HP + LMAS M24 - - - - 101.3 113.4 118 118

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Traction – NRd [kN] - hef = 8d – Acier inoxydable A4-70

Références Résistance design - hef = 8d – Acier inoxydable A4-70
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 10.7 12 13.2 13.9
AT-HP + LMAS M10 - - - - 15.9 17.8 19.6 20.7
AT-HP + LMAS M12 8.4 8.8 9 9.2 21.7 24.3 26.7 28.2
AT-HP + LMAS M16 15 15.6 16.1 16.4 34.3 38.4 42.2 44.6
AT-HP + LMAS M20 - - - - 50.2 56.3 61.8 65.3
AT-HP + LMAS M24 - - - - 67.5 75.6 83.1 87.8

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Traction – NRd [kN] - hef= 12d – Acier inoxydable A4-70

Références Résistance design - hef= 12d – Acier inoxydable A4-70
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 13.9 13.9 13.9 13.9
AT-HP + LMAS M10 - - - - 21.9 21.9 21.9 21.9
AT-HP + LMAS M12 12.7 13.2 13.5 13.8 31.6 31.6 31.6 31.6
AT-HP + LMAS M16 22.5 23.4 24.1 24.5 51.4 57.6 58.8 58.8
AT-HP + LMAS M20 - - - - 75.4 84.4 92 92
AT-HP + LMAS M24 - - - - 101.3 113.4 124.6 131.7

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Cisaillement - VRd [kN] - hef =8d – Acier au carbone 5.8

Références Résistance design - hef =8d – Acier au carbone 5.8
Cisaillement - VRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 7.2 7.2 7.2 7.2
AT-HP + LMAS M10 - - - - 12 12 12 12
AT-HP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
AT-HP + LMAS M16 30 31.2 31.2 31.2 31.2 31.2 31.2 31.2
AT-HP + LMAS M20 - - - - 48.8 48.8 48.8 48.8
AT-HP + LMAS M24 - - - - 70.4 70.4 70.4 70.4

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Cisaillement - VRd [kN] - hef = 12d - Acier au carbone 5.8

Références Résistance design - hef = 12d - Acier au carbone 5.8
Cisaillement - VRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 7.2 7.2 7.2 7.2
AT-HP + LMAS M10 - - - - 12 12 12 12
AT-HP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
AT-HP + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2
AT-HP + LMAS M20 - - - - 48.8 48.8 48.8 48.8
AT-HP + LMAS M24 - - - - 70.4 70.4 70.4 70.4

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Cisaillement - VRd [kN] – hef = 8d - Acier inoxydable A4-70

Références Résistance design - hef = 8d - Acier inoxydable A4-70
Cisaillement - VRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 8.3 8.3 8.3 8.3
AT-HP + LMAS M10 - - - - 12.8 12.8 12.8 12.8
AT-HP + LMAS M12 16.9 17.6 18.1 18.4 19.2 19.2 19.2 19.2
AT-HP + LMAS M16 30 31.2 32.1 32.7 35.3 35.3 35.3 35.3
AT-HP + LMAS M20 - - - - 55.1 55.1 55.1 55.1
AT-HP + LMAS M24 - - - - 79.5 79.5 79.5 79.5

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Cisaillement - VRd [kN] – hef = 12d - Acier inoxydable A4-70

Références Résistance design – hef = 12d - Acier inoxydable A4-70
Cisaillement - VRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + LMAS M8 - - - - 8.3 8.3 8.3 8.3
AT-HP + LMAS M10 - - - - 12.8 12.8 12.8 12.8
AT-HP + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
AT-HP + LMAS M16 35.3 35.3 35.3 35.3 35.3 35.3 35.3 35.3
AT-HP + LMAS M20 - - - - 55.1 55.1 55.1 55.1
AT-HP + LMAS M24 - - - - 79.5 79.5 79.5 79.5

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Moment de flexion - MRd [Nm] - Béton

Références Résistance design - Moment de flexion - MRd [Nm]
Acier au carbone 5.8 Acier inoxydable A4-70
AT-HP + LMAS M8 15.2 16.7
AT-HP + LMAS M10 29.6 34
AT-HP + LMAS M12 52.8 59
AT-HP + LMAS M16 133.6 149.4
AT-HP + LMAS M20 260.8 291
AT-HP + LMAS M24 448.8 502.6

Béton :

  1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l'ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  2. Le schéma de cisaillement est basé sur un ancrage unitaire sans inflence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture de bord de dall doit être vérifiée suivant l'ETAG001, Annexe C, méthode A.
  3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).



Résistance design - Traction – NRd [kN] – Fer à béton

Références Résistance design - NRd – Acier au carbone 5.8 [kN]
Béton non fissuré
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
ATHP300G-FR - - - - - - - -
ATHP420G-FR - - - 8.1 - - - -
AT-HP + LMAS M8 - - - 13.6 - - - -
AT-HP + LMAS M10 - - - 18.3 - - - -
AT-HP + LMAS M12 - - - 24.9 - - - -
AT-HP + LMAS M16 - - - 34.8 - - - -
AT-HP + LMAS M20 - - - 47.2 - - - -
AT-HP + LMAS M24 - - - 68 - - - -
AT-HP + Ø8 6.3 7 7.7 8.1 9.4 10.5 11.5 12.2
AT-HP + Ø10 10.5 11.7 12.9 13.6 15.7 17.6 19.3 20.4
AT-HP + Ø12 14.1 15.8 17.3 18.3 21.1 23.6 26 27.4
AT-HP + Ø14 19.1 21.4 23.6 24.9 28.7 32.2 35.3 37.3
AT-HP + Ø16 23.2 26 28.6 34.8 34.8 39 42.8 52.2
AT-HP + Ø20 36.3 40.6 44.6 47.2 54.4 61 66.9 70.8
AT-HP + Ø25 52.3 58.6 64.4 68 78.5 87.9 96.6 102.1

Résistance design - Cisaillement - VRd [kN] – Fer à béton

Références Résistance design - VRd - Acier au carbone 5.8 [kN]
Béton non fissuré
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP + Ø8 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3
AT-HP + Ø10 14.7 14.7 14.7 14.7 14.7 14.7 14.7 14.7
AT-HP + Ø12 20.7 20.7 20.7 20.7 20.7 20.7 20.7 20.7
AT-HP + Ø14 28 28 28 28 28 28 28 28
AT-HP + Ø16 36.7 36.7 36.7 36.7 36.7 36.7 36.7 36.7
AT-HP + Ø20 57.3 57.3 57.3 57.3 57.3 57.3 57.3 57.3
AT-HP + Ø25 90 90 90 90 90 90 90 90

Résistance design - Moment de flexion - MRd [Nm] - Fer à béton

Références Résistance design - Moment de flexion - MRd [Nm]
AT-HP + Ø8 22
AT-HP + Ø10 43.3
AT-HP + Ø12 74.7
AT-HP + Ø14 118.7
AT-HP + Ø16 176.7
AT-HP + Ø20 345.3
AT-HP + Ø25 674.7

Installation

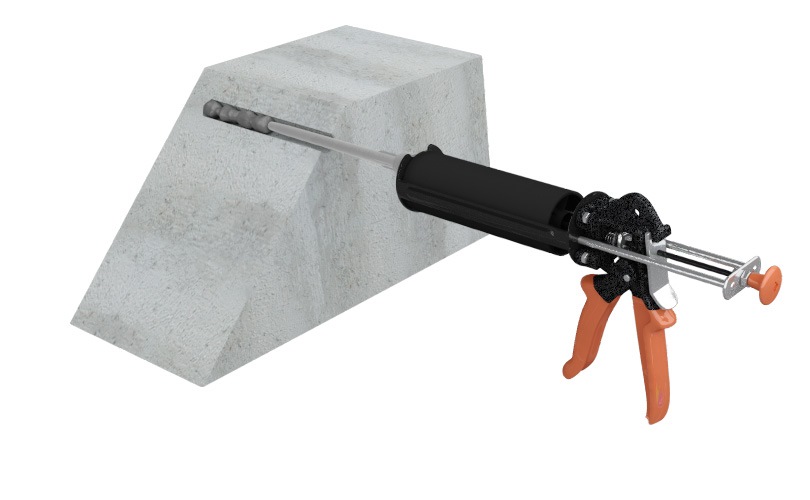

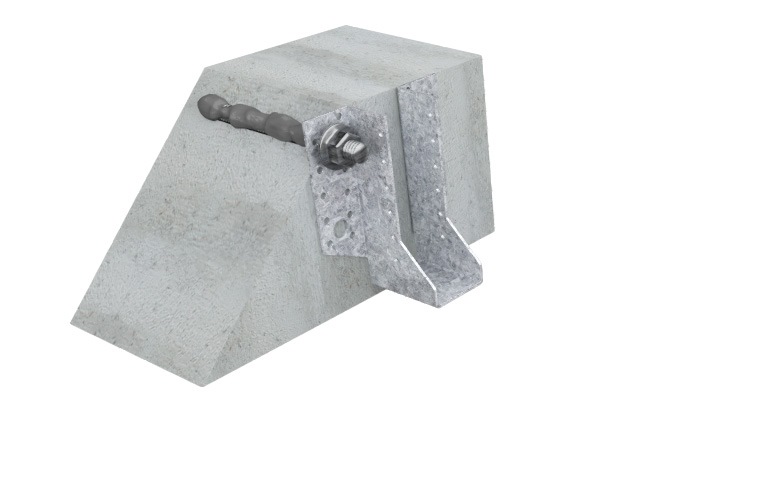

Montage

Temps de pose

Température du matériau support

Tbase material

Durée pratique d'utilisation

tgel

Temps de séchage (béton sec)

tcure, dry

Temps de séchage (béton humide)

tcure, wet

0°C ≤ Tbase material < +5°C 25 min 90 min 3:00 h
5°C ≤ Tbase material < +10°C 17 min 70 min 2:20 h
10°C ≤ Tbase material < +20°C 12 min 65 min 2:10 h
20°C ≤ Tbase material < +30°C 6 min 60 min 2:00 h
30°C ≤Tbase material  ≤ +40°C 3 min  45 min 1:30 h



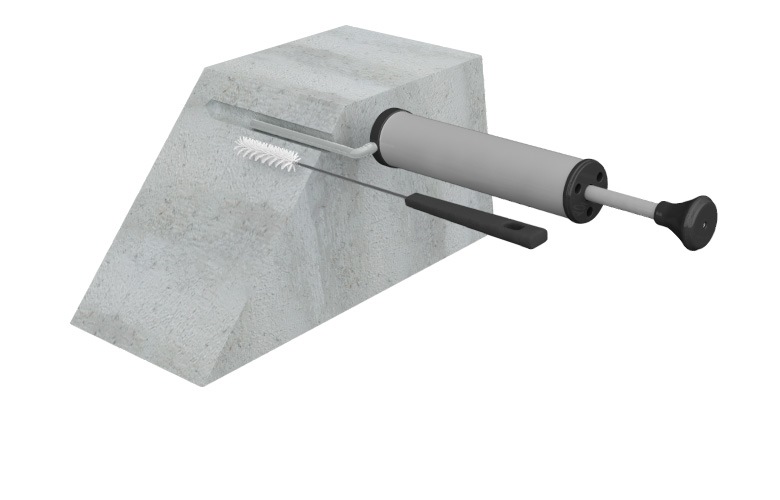

• Nettoyage manuel à l'air pour les perçages de diamètres d0 ≤ 24 mm et une profondeur h0 ≤ 10d :
          4x souffler de l'air (pompe manuelle)

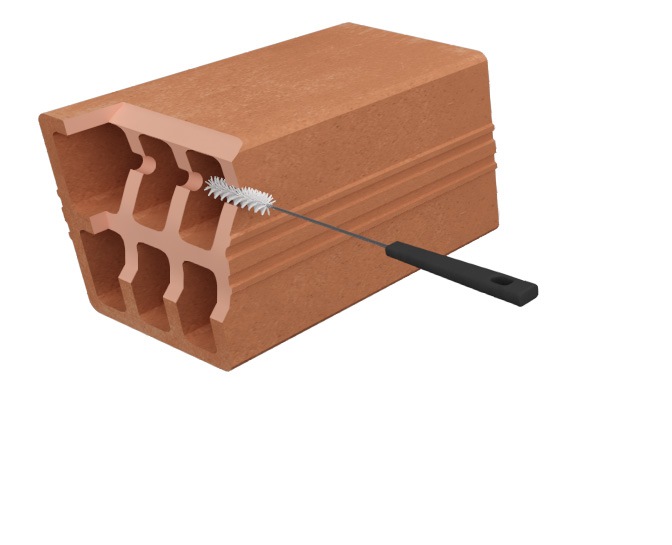

          4x brosser le perçage
          4x souffler de l'air (pompe manuelle)

• Nettoyage avec air comprimé pour tous les diamètres d0 et toutes les profondeurs h0 :
          2x souffler de l'air (min. 6bar - air comprimé sec et filtré)
          2x brosser le perçage
          2x souffler de l'air (min. 6bar - air comprimé sec et filtré)

• Température de la cartouche : ≥ +20°C

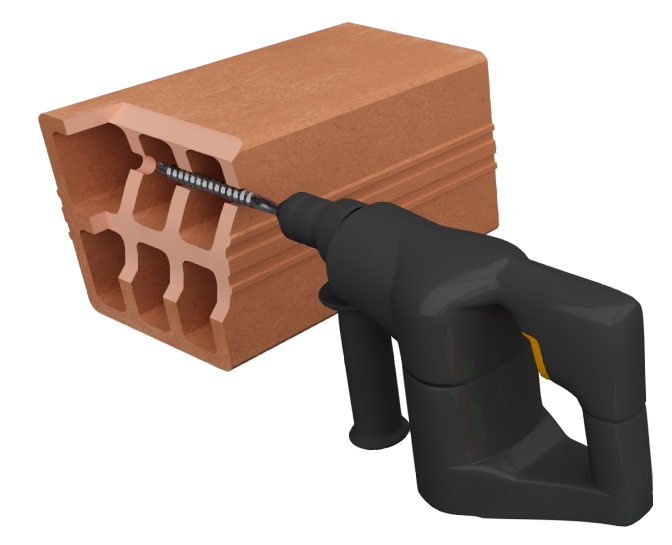

Méthodes de perçage

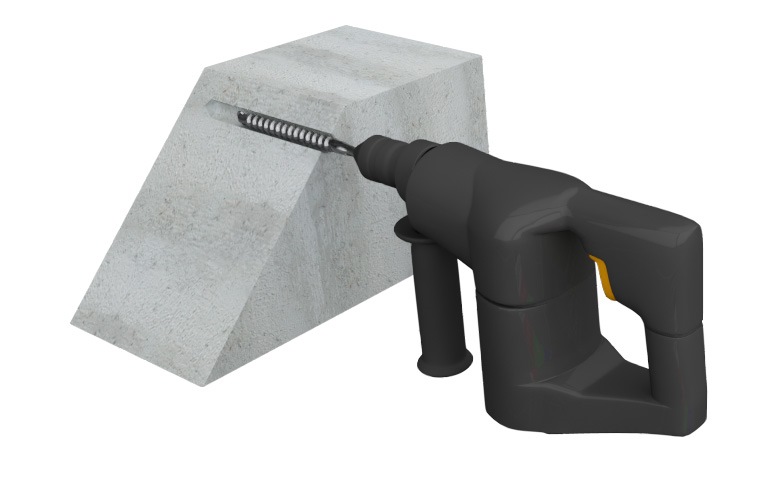

Brique pleine / béton Perçage à percussion

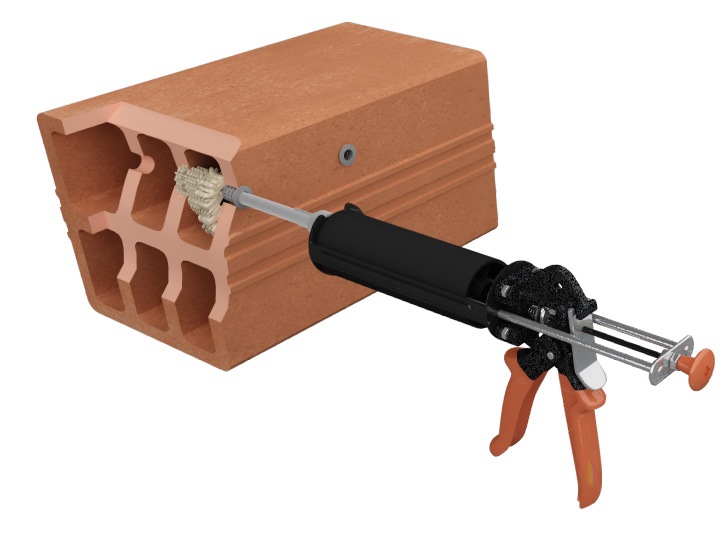

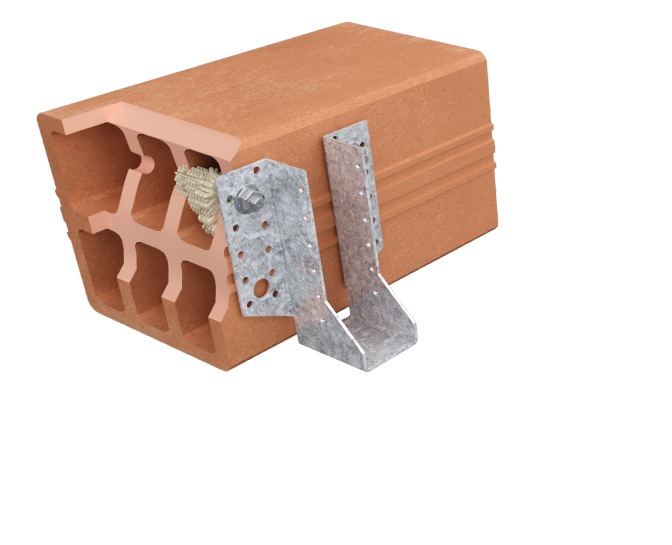

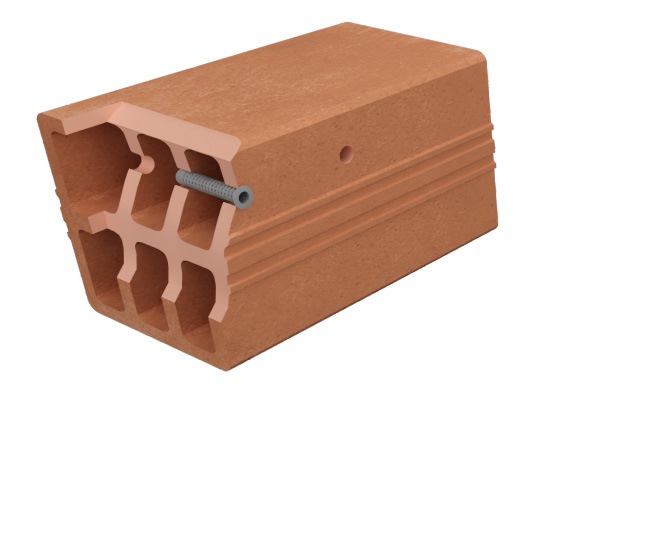

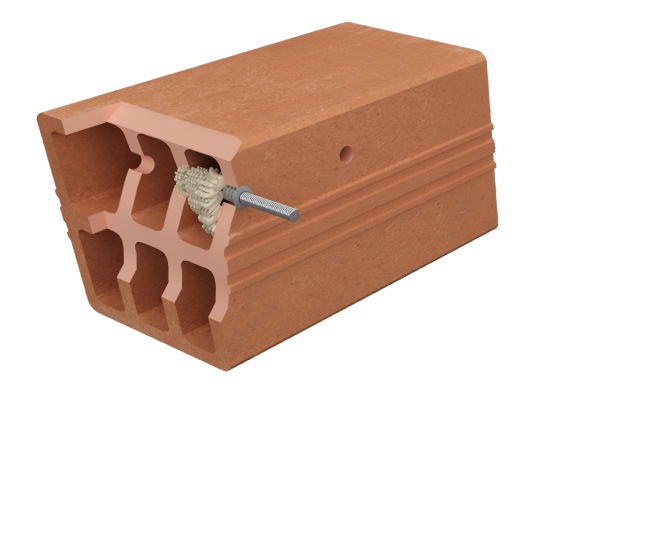

Brique creuse Perçage rotatif
Béton cellulaire Perçage à percussion

Paramètres d'installation - Béton

Références Paramètres d'installation - Béton
Ø perçage [d0] [mm] Ø max. pièce à fixer [df] [mm] Prof. de perçage (8d) [h0=hef=8d] [mm] Prof. de perçage (12d) [h0=hef=12d] [mm] Ouverture de clé sur plat [SW] Couple de serrage [Tinst] [Nm]
ATHP300G-FR - - - - - -
ATHP420G-FR - - - - - -
AT-HP + LMAS M8 10 9 64 96 13 10
AT-HP + LMAS M10 12 12 80 120 17 20
AT-HP + LMAS M12 14 14 96 144 19 30
AT-HP + LMAS M16 18 18 128 192 24 60
AT-HP + LMAS M20 24 22 160 240 30 90
AT-HP + LMAS M24 28 26 192 288 36 140
AT-HP + Ø8 - - - - - -
AT-HP + Ø10 - - - - - -
AT-HP + Ø12 - - - - - -
AT-HP + Ø14 - - - - - -
AT-HP + Ø16 - - - - - -
AT-HP + Ø20 - - - - - -
AT-HP + Ø25 - - - - - -

Distance entraxes, distance au bord et épaisseur du support - Béton

Références Distance entraxes, distance au bord et épaisseur du support - Béton
Prof. d'ancrage (8d) [hef,8d] [mm] Distance entraxes carac. pour hef,8d [Scr,N] [mm] Distance au bord carac. pour hef,8d [ccr,N] [mm] Ep. min. du support pour hef,8d [hmin] [mm] Prof. d'ancrage (12d) [hef,12d] [mm] Distance entraxes carac. pour hef,12d [Scr,N] [mm] Distance au bord carac. pour hef,12d [ccr,N] [mm] Ep. min. du support pour hef,12d [hmin] [mm] Entraxe min. [Smin] [mm] Distance au bord min. [Cmin] [mm]
ATHP300G-FR - - - - - - - - - -
ATHP420G-FR - - - - - - - - - -
AT-HP + LMAS M8 64 192 96 100 96 288 144 100 40 40
AT-HP + LMAS M10 80 240 120 110 120 360 180 150 50 50
AT-HP + LMAS M12 96 288 144 126 144 432 216 174 60 60
AT-HP + LMAS M16 128 384 192 158 192 576 288 222 80 80
AT-HP + LMAS M20 160 480 240 190 240 720 360 270 100 100
AT-HP + LMAS M24 192 576 288 222 288 864 432 318 120 120
AT-HP + Ø8 - - - - - - - - - -
AT-HP + Ø10 - - - - - - - - - -
AT-HP + Ø12 - - - - - - - - - -
AT-HP + Ø14 - - - - - - - - - -
AT-HP + Ø16 - - - - - - - - - -
AT-HP + Ø20 - - - - - - - - - -
AT-HP + Ø25 - - - - - - - - - -

Paramètres d'installation - Fer à béton

Références Paramètres d'installation - Fer à béton
Ø perçage [d0] [mm] Prof. de perçage (8d) [h0=hef=8d] [mm] Prof. de perçage (12d) [h0=hef=12d] [mm]
ATHP300G-FR - - -
ATHP420G-FR - - -
AT-HP + LMAS M8 - - -
AT-HP + LMAS M10 - - -
AT-HP + LMAS M12 - - -
AT-HP + LMAS M16 - - -
AT-HP + LMAS M20 - - -
AT-HP + LMAS M24 - - -
AT-HP + Ø8 12 64 96
AT-HP + Ø10 14 80 120
AT-HP + Ø12 16 96 144
AT-HP + Ø14 18 112 168
AT-HP + Ø16 20 128 192
AT-HP + Ø20 25 160 240
AT-HP + Ø25 32 200 300

Distance entraxes, distance au bord et épaisseur du support - Fer à béton

Références Distance entraxes, distance au bord et épaisseur du support - Fer à béton
Prof. d'ancrage (8d) [hef,8d] [mm] Distance entraxe carac. pour hef,8d [Scr,N] [mm] Distance au bord carac. pour hef,8d [ccr,N] [mm] Ep. min. du support pour hef,8d [hmin] [mm] Prof. d'ancrage (12d) [hef,12d] [mm] Distance entraxe carac. pour hef,12d [Scr,N] [mm] Distance au bord carac. pour hef,12d [ccr,N] [mm] Ep. min. du support pour hef,12d [hmin] [mm] Distance entraxes min. [Smin] [mm] Distance au bord min. [Cmin] [mm]
ATHP300G-FR - - - - - - - - - -
ATHP420G-FR - - - - - - - - - -
AT-HP + LMAS M8 - - - - - - - - - -
AT-HP + LMAS M10 - - - - - - - - - -
AT-HP + LMAS M12 - - - - - - - - - -
AT-HP + LMAS M16 - - - - - - - - - -
AT-HP + LMAS M20 - - - - - - - - - -
AT-HP + LMAS M24 - - - - - - - - - -
AT-HP + Ø8 64 192 96 100 96 288 144 100 40 40
AT-HP + Ø10 80 240 120 110 120 360 180 150 50 50
AT-HP + Ø12 96 288 144 126 144 432 216 174 60 60
AT-HP + Ø14 112 336 168 148 168 504 252 204 70 70
AT-HP + Ø16 128 384 192 168 192 576 288 232 80 80
AT-HP + Ø20 160 480 240 210 240 720 360 290 100 100
AT-HP + Ø25 200 600 300 264 300 900 450 364 125 125

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Fiche de données de sécurité (FDS)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
