PPSDTIX

Pied de poteau en âme avec platine - Inox A2

Les pieds de poteaux type PPSDTIX permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement. Les modèles inox sont en général recommandés dans les atmosphères corrosives mais dans des conditions très restrictives.

Marquage CE
ETA
Classe service 3
Acier inoxydable A2
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A2 suivant NF EN 10088,
  • Epaisseur 4 mm

Avantages

  • Conçus spécialement pour reprendre des efforts de soulèvement,
  • Grande résistance à la corrosion.

Application

Support

  • Porteur : béton, acier, bois...
  • Porté : bois massif, bois composite, bois lamellé-collé (poteau 200 x 200 maxi)...

Domaines d'utilisation

  • Structures extérieures,
  • Auvent,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Console...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B C D E F H t Ø13 Ø17 Ø14
PPSDT170IX 60 60 114 100 100 56 60 4 2 - -
PPSDT230IX 44 80 176 130 130 58 80 4 2 1 4

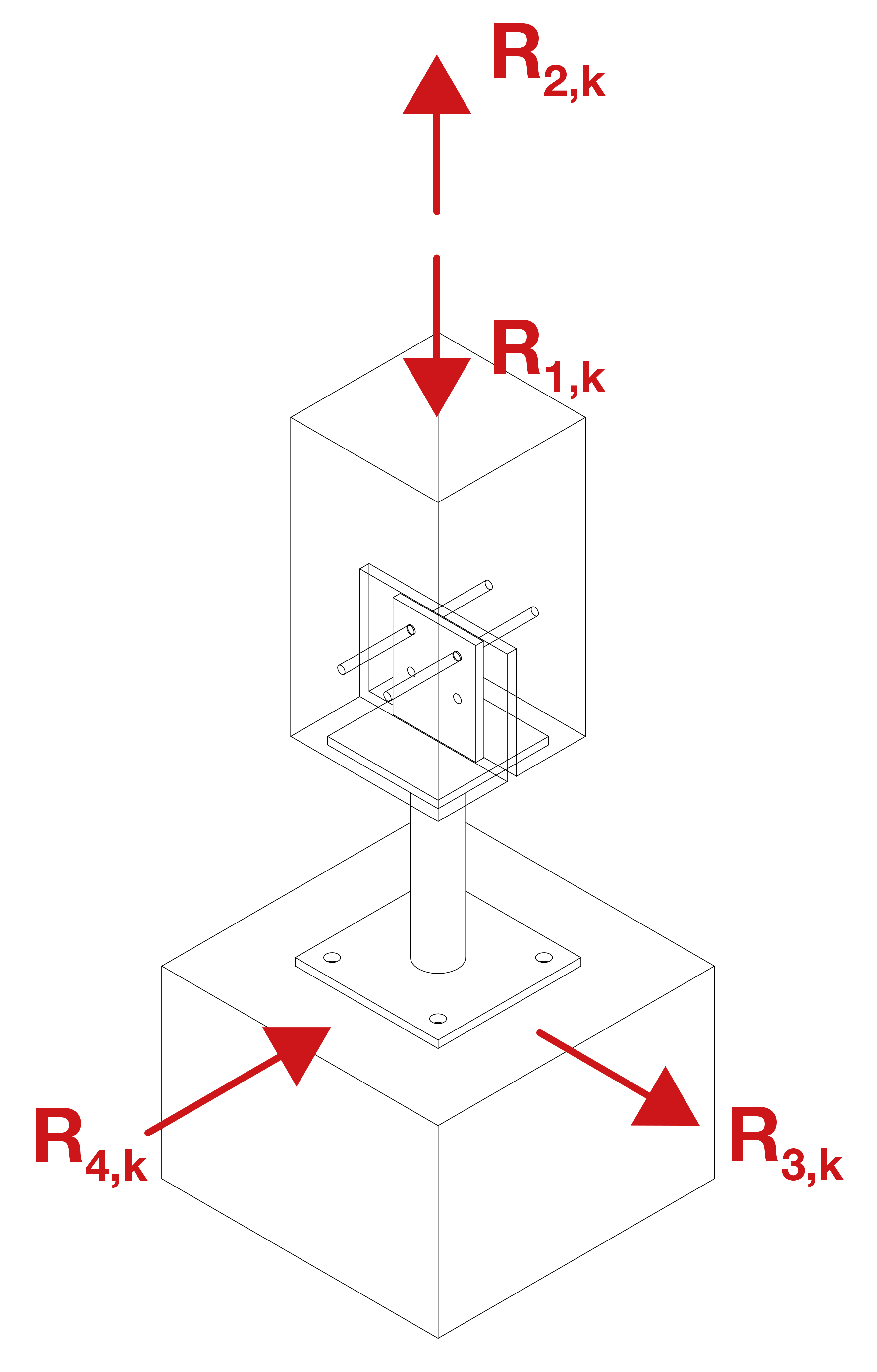

Valeurs caractéristiques

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Qté Type Qté Type
PPSDT170IX 2 STD12 4 Ø12* 23,3/kmod^0,5 16.3 min(21,3;14,1/kmod) 0,98/kmod
PPSDT230IX 2 STD12 4 Ø12* 48,1/kmod^0,5 23 15 8,4/kmod^0,5

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

Références Valeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k R3.k* R4.k*
Qté Type Qté Type
PPSDT170IX 2 STD12 4 Ø12** 26 16.3 20.1 1.4
PPSDT230IX 2 STD12 4 Ø12** 53.8 23 15 9.4

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

** Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Installation

Montage

Fixations

Sur bois :

  • Broches inox Ø12 mm ou Ø16 mm,
  • Boulons inox Ø12 mm ou Ø16 mm suivant perçages.

Sur béton :

  • Cheville mécanique : goujon BOAX-II M12-104/5 A4,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35 A4.

Sur acier :

  • Boulons inox Ø12.

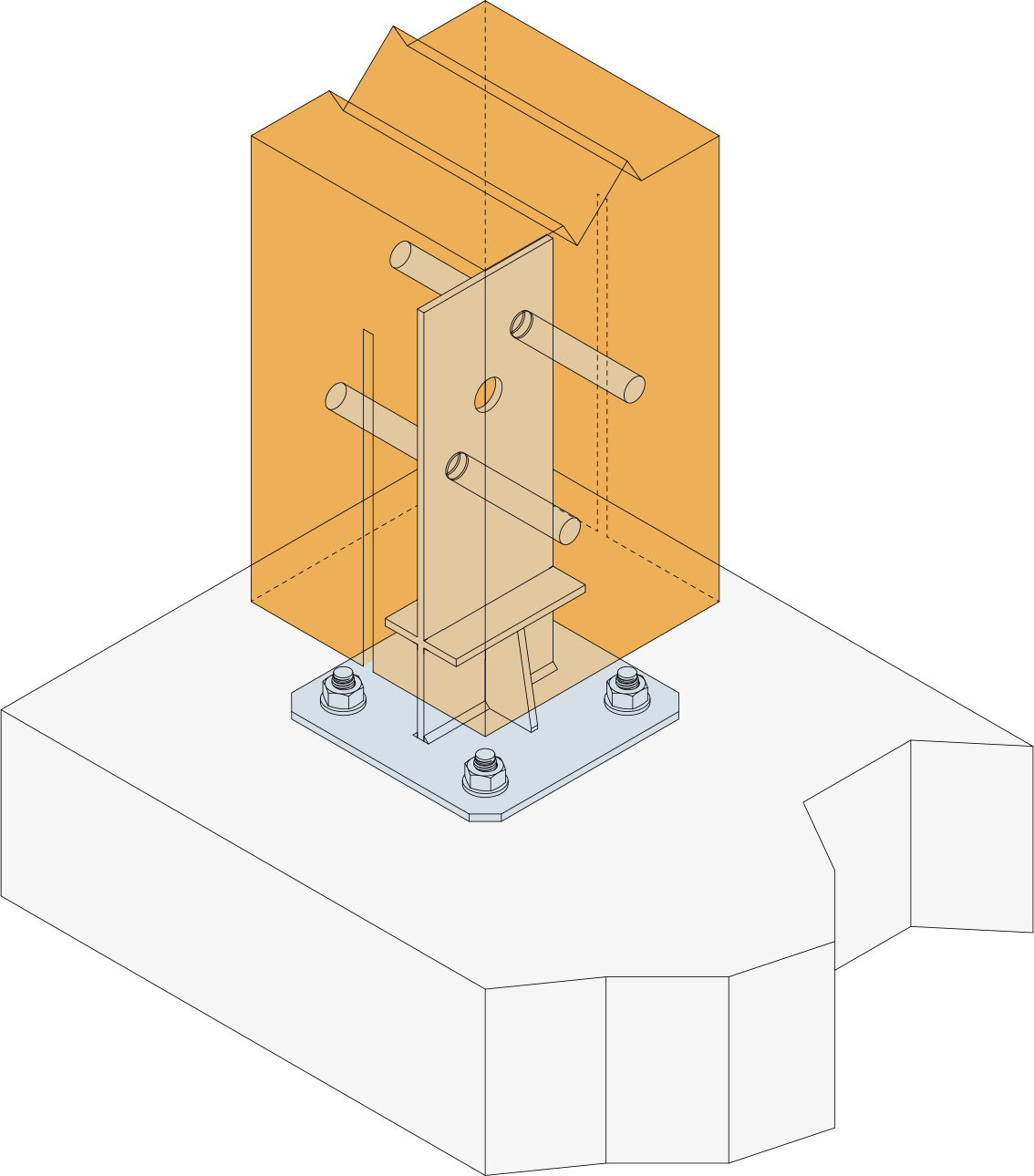

Installation

Partie haute :

  1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme),
  2. Identifier la position des broches (ou boulons) sur les flancs du poteau,
  3. Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche),
  4. Positionner le pied de poteau en âme et insérer les broches.

Partie basse :

  1. Fixer le pied de poteau au poteau,
  2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
  3. Mettre en place le poteau et finaliser la fixation au sol.

Certification

Agrément technique (ATE)
