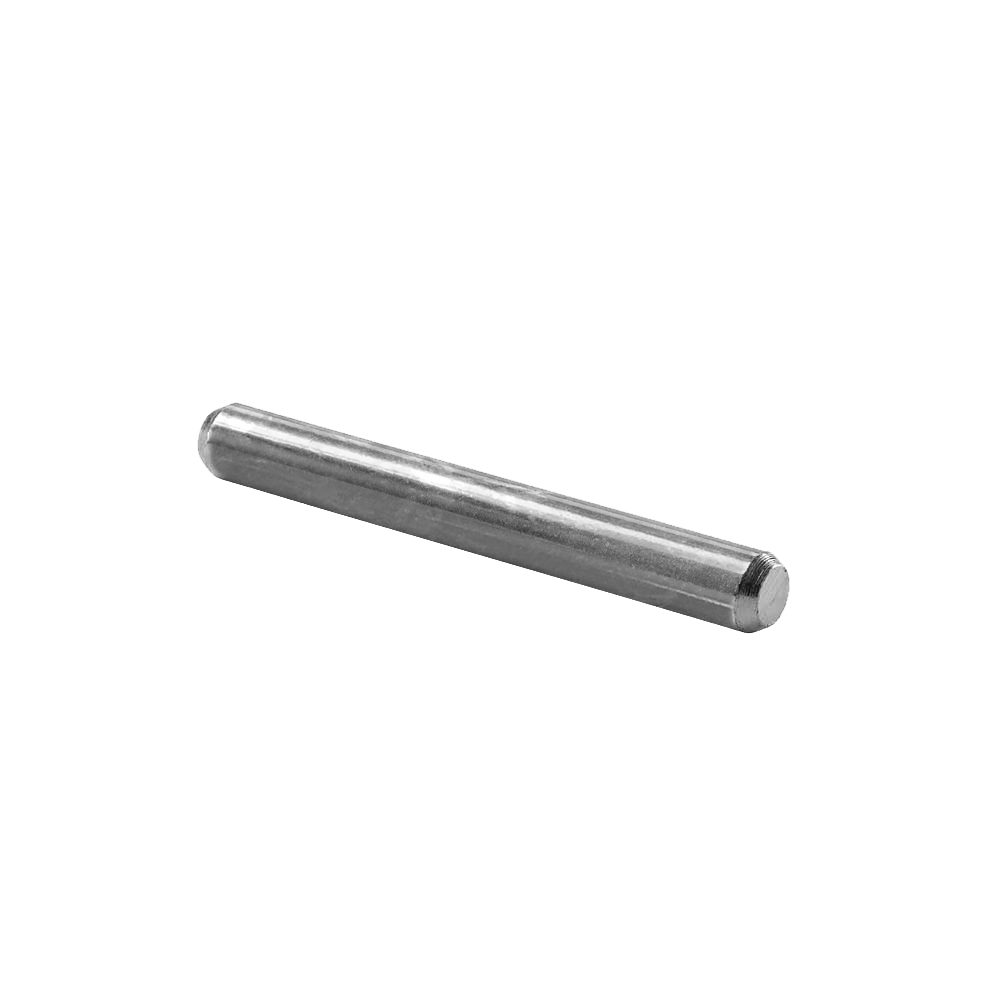

STDS

Broches pour connecteurs à âme intérieure - Inox A4

Les broches inox STDS sont essentielles à la reprise de charge des connecteurs structurels inox en âme Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure inox CBHS et permettent également d‘assurer la fixation de poteaux bois sur les pieds de poteaux inox à âme intérieure PPS170IX et PPSDT230IX.

Fiche technique
Marquage CE
ETA
Classe service 3
Acier inoxydable A4
Ambiance corrosive

Présentation

Images

Fixation d'un poteau par broches
Assemblage solive sur poutre par broches
Fixation du pied de poteau par scellement dans le béton La platine horizontale doit être à 50 mm maximum de la dalle.

Caractéristiques

Matière

  • Acier inoxydable A4 suivant NF EN 10088.

Avantages

  • Extremité chanfrainée pour une pénétration simplifiée dans le bois,
  • Acier inoxydable pour une meilleure résistance à la corrosion en milieu agressif.

Application

Support

  • Etriers à âme intérieure inox,
  • Pieds de poteaux structurels à âme intérieure inox,
  • Platines inox, ...

Domaines d'utilisation

  • Fixation d'étriers à âme intérieure inox,
  • Fixation de pieds de poteaux structurels à âme intérieure inox,
  • Fixation de platines inox, ...

Données techniques

Dimensions


Dimensions

Références Dimensions fixations [mm] Produits compatibles
d l
STD10X60S1060CBHS
STD10X80S1080CBHS
STD10X100S10100CBHS
STD12X60S1260PPS170IX, PPSDT230IX
STD12X100S12100PPS170IX, PPSDT230IX
STD12X140S12140PPS170IX, PPSDT230IX
STD12X200S12200PPS170IX, PPSDT230IX

Propriétés caractéristiques

Références Propriétés caractéristiques
Moment d’écoulement plastique caractéristique [My,k] [Nm]
STD10X60S59.7
STD10X80S59.7
STD10X100S59.7
STD12X60S95.9
STD12X100S95.9
STD12X140S95.9
STD12X200S95.9

Installation

Montage

Installation

  • L'avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,
  • Les chanfreins facilitent l'insertion des éléments dans le bois,
  • Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en oeuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).

Certification

Déclaration de performance (DoP)

fr-dop-h10-0004-04.pdf (103.37 KB)
