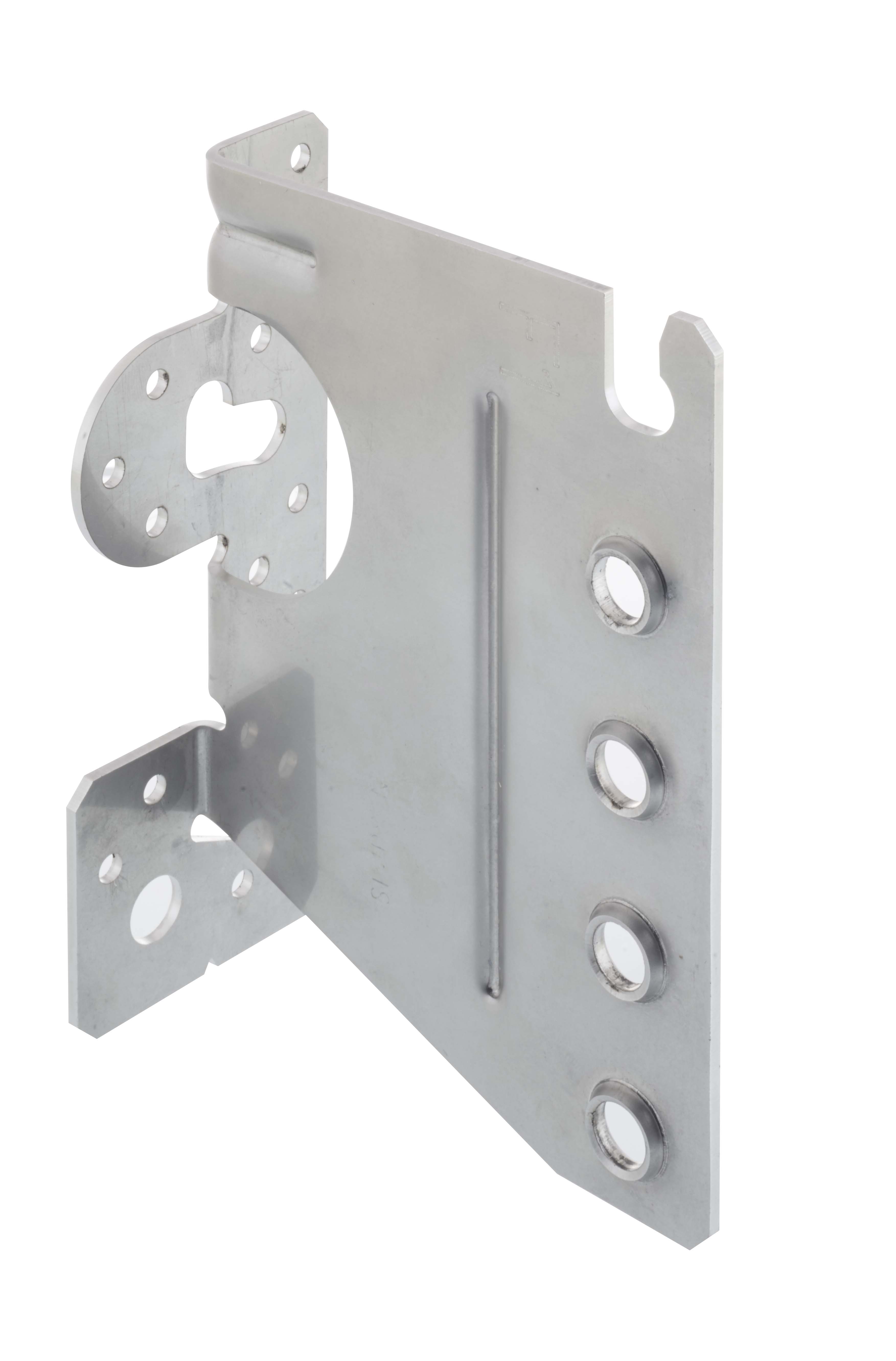

Etrier à âme intérieure - Inox A4
L'étrier à âme intérieure CBHS est un connecteur discret, permettant une fixation sur bois ou sur support rigide en extérieur.
Présentation
Caractéristiques
Matière
- Acier inoxydable A4 (316L) suivant NF EN 10088
- Épaisseur 2,5 mm
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en oeuvre optimisée conforme aux Eurocodes,
- Connecteur en inox adapté pour un usage en extérieur (terrasse, pergola...).
Application
Support
- Porteur : béton, bois massif, bois composite, bois lamellé-collé,
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d'utilisation
- Solives,
- Pannes,
- Poutres porteuses...
Pour plus d'information concernant la résistance au feu, veuillez vous référer sur notre guide de préconisation ASSEMBLAGES AU FEU.
Données techniques
Dimensions
Références | Dimensions bois porteur [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Hauteur | Largeur | Hauteur | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||
CBH150/2.5S | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |
CBH180/2.5S | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |
CBH220/2.5S | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
β est la pente de la poutre portée par rapport au plan horizontal.
Valeurs Caractéristiques - Solive sur poutre - Pente entre 0° et 15°
Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10S | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10S | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10S | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
.
Valeurs Caractéristiques - Solive sur poutre - Pente entre 30° et 45°
Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
Porteur | Porté | R1,k - Pente β=30° | R1,k - Pente β=45° | |||||||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10S | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10S | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10S | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |
.
Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°
Références | Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2.5S | 2 | Ø10** | 5 | STD10S | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
CBH180/2.5S | 2 | Ø10** | 6 | STD10S | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
CBH220/2.5S | 2 | Ø10** | 7 | STD10S | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
** Réferez-vous à la gamme d'ancrages Simpson Strong-Tie pour un définir un ancrage adapté. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages (une aide au dimensionnement est disponible sur notre logiciel Anchor Designer, téléchargeable gratuitement sur ce site).
Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°
Références | Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
Porteur | Porté | R1,k - Pente β=30° | R1,k - Pente β=45° | |||||||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
CBH150/2.5S | 2 | Ø10** | 5 | STD10S | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
CBH180/2.5S | 2 | Ø10** | 6 | STD10S | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
CBH220/2.5S | 2 | Ø10** | 7 | STD10S | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
** Réferez-vous à la gamme d'ancrages Simpson Strong-Tie pour un définir un ancrage adapté. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages (une aide au dimensionnement est disponible sur notre logiciel Anchor Designer, téléchargeable gratuitement sur ce site).
Installation
Montage
Fixations
Bois / Bois :
Porteur :
- Vis CSAS Ø5,0 x 40 mm
Porté :
- Broches inox Ø10 mm (longueur à préciser suivant épaisseur du bois)

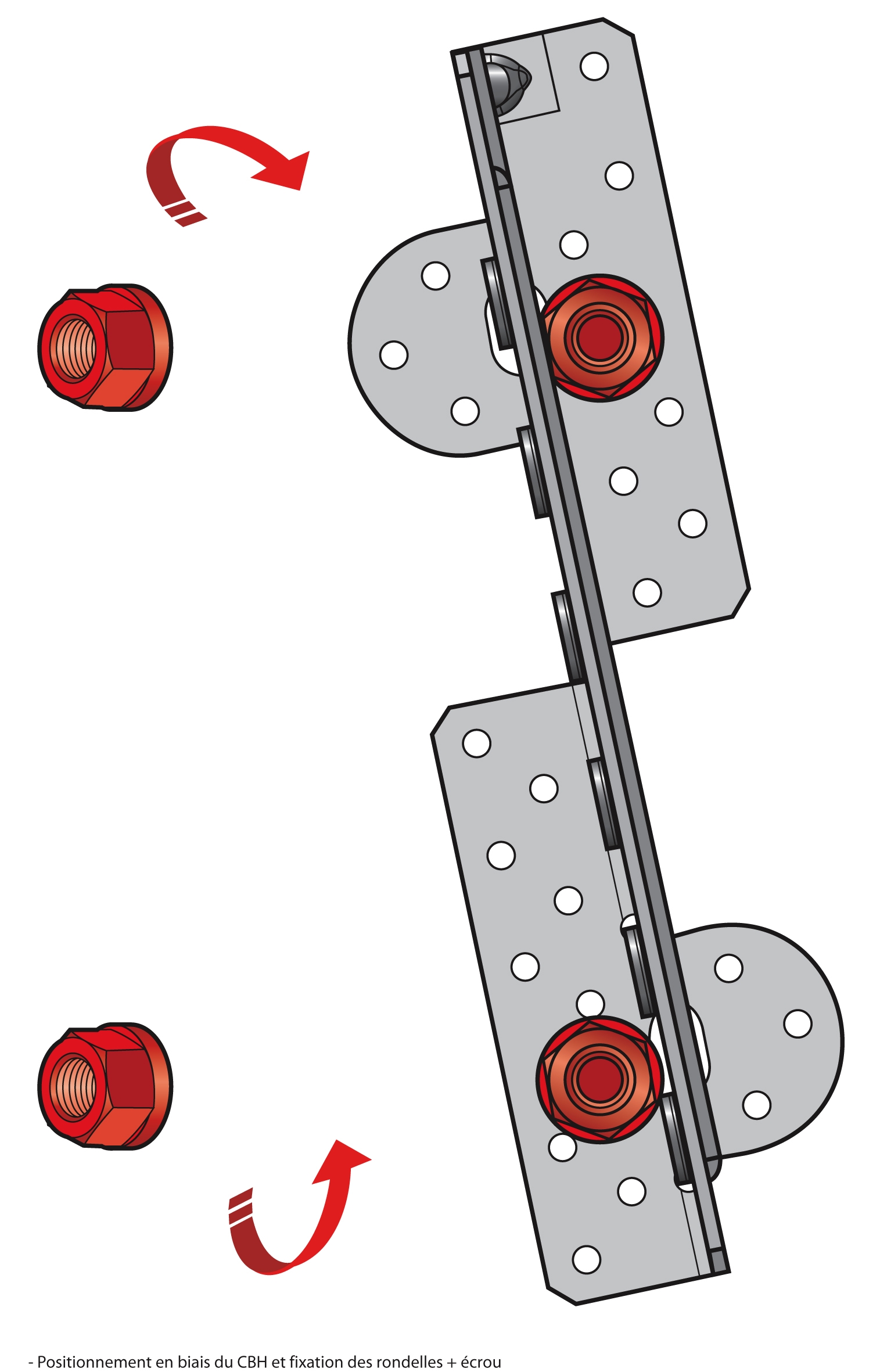

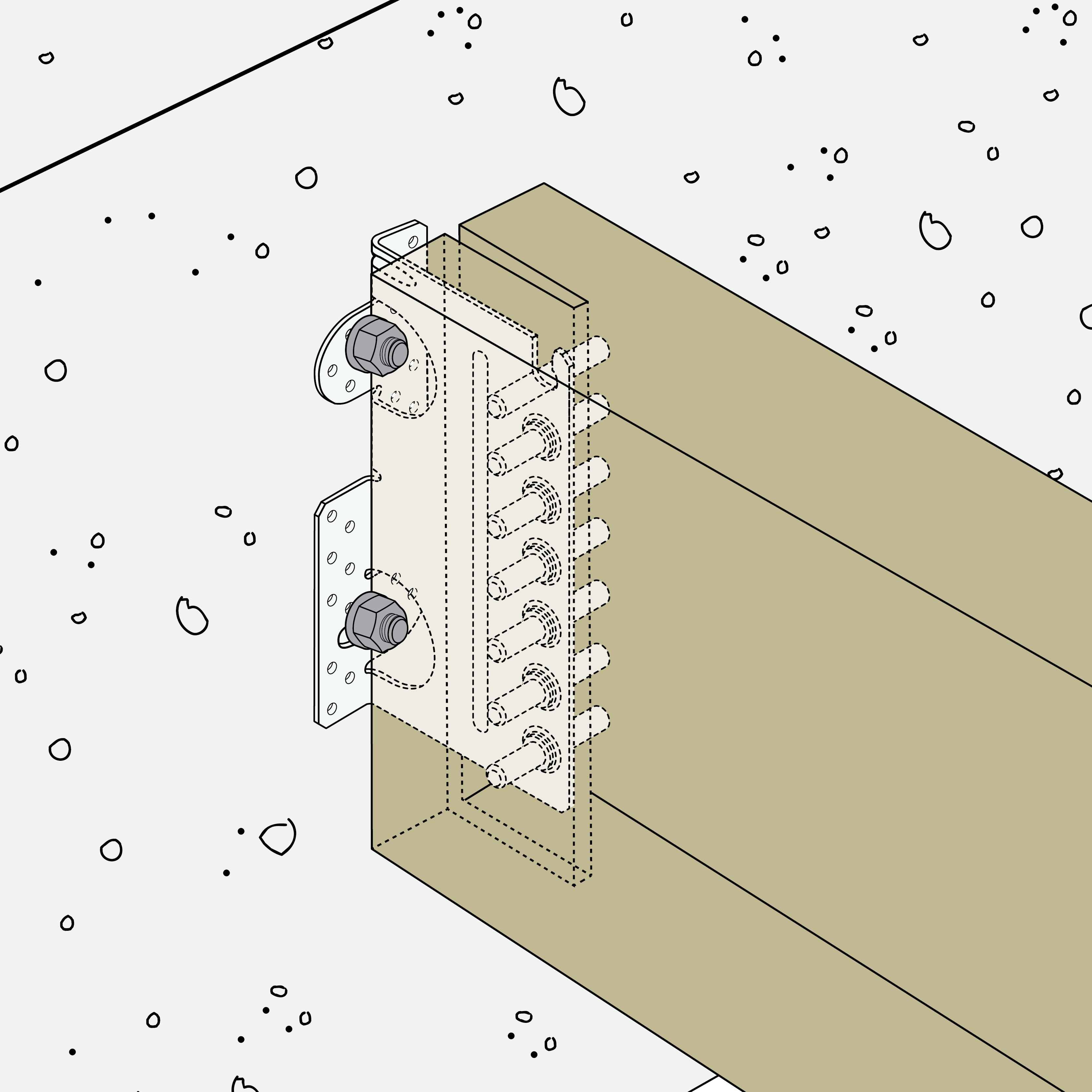

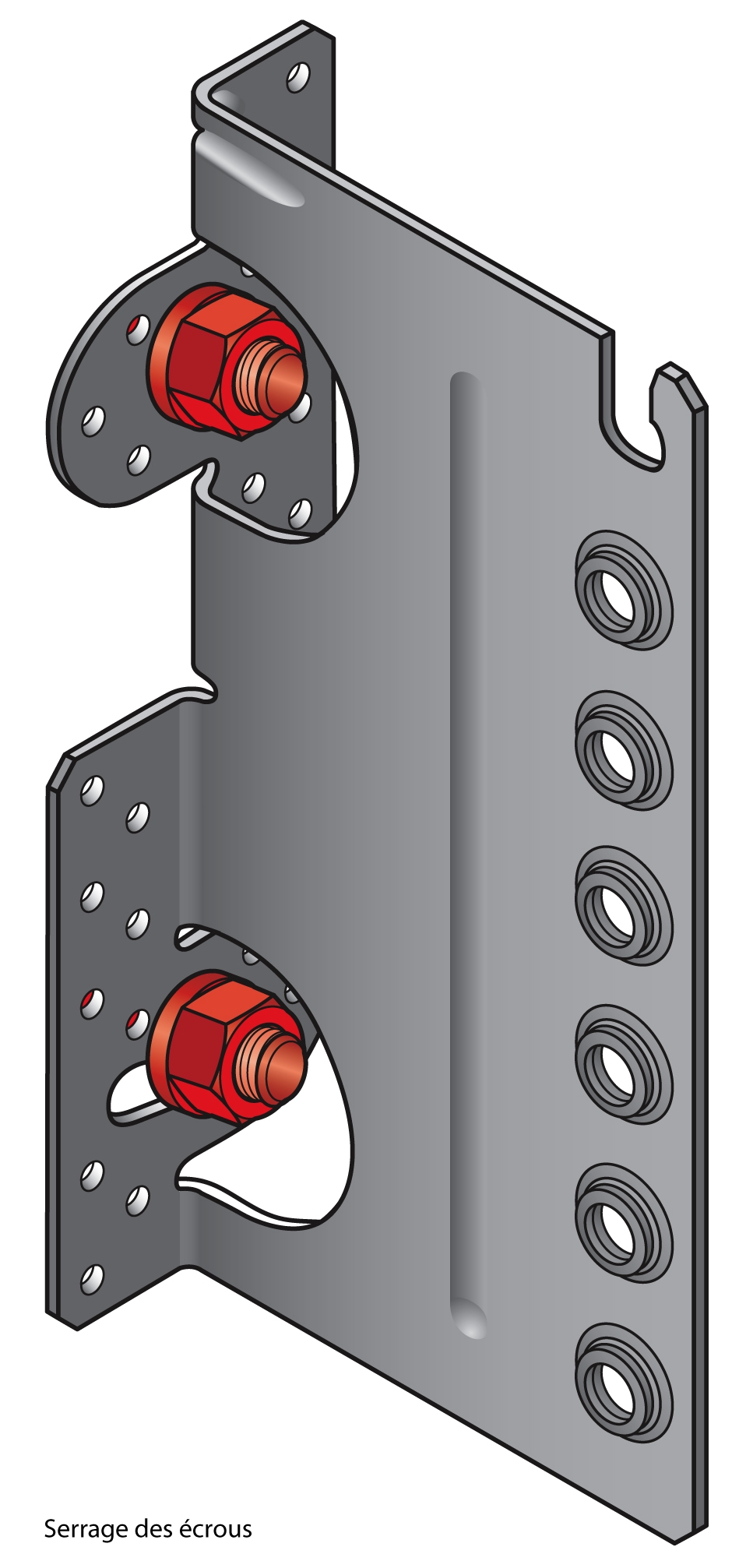

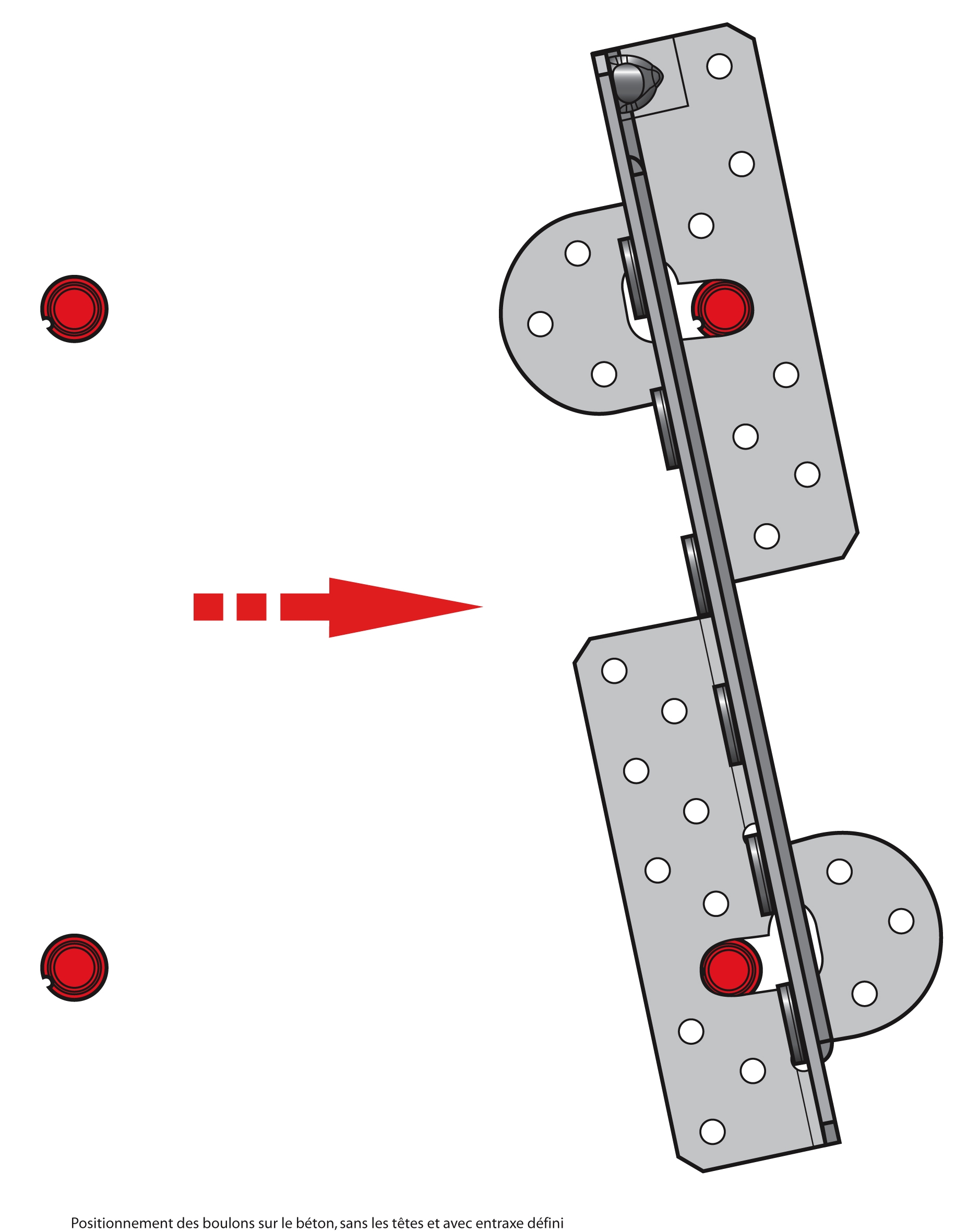

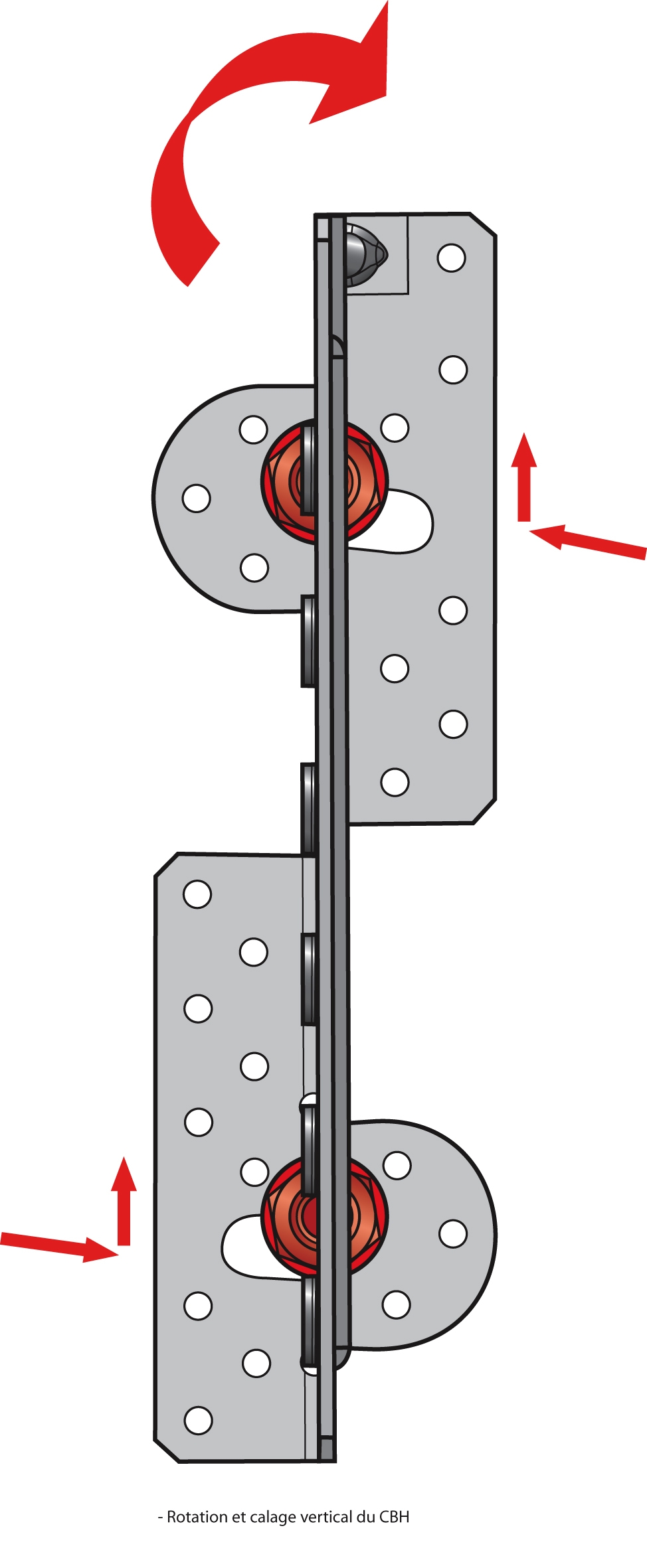

Bois / Support rigide :
Porteur béton :
- Cheville mécanique : FM-753 M10X75/5 A4
- Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4
Porteur acier :
- Boulons inox Ø10 mm
Porté :
- Broches inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STDS10/X)
Installation

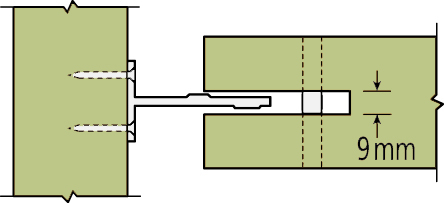

- Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
- Identifier la position des broches sur la poutre portée,
- Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
- Insérer la 1ère broche supérieure dans la poutre portée.
