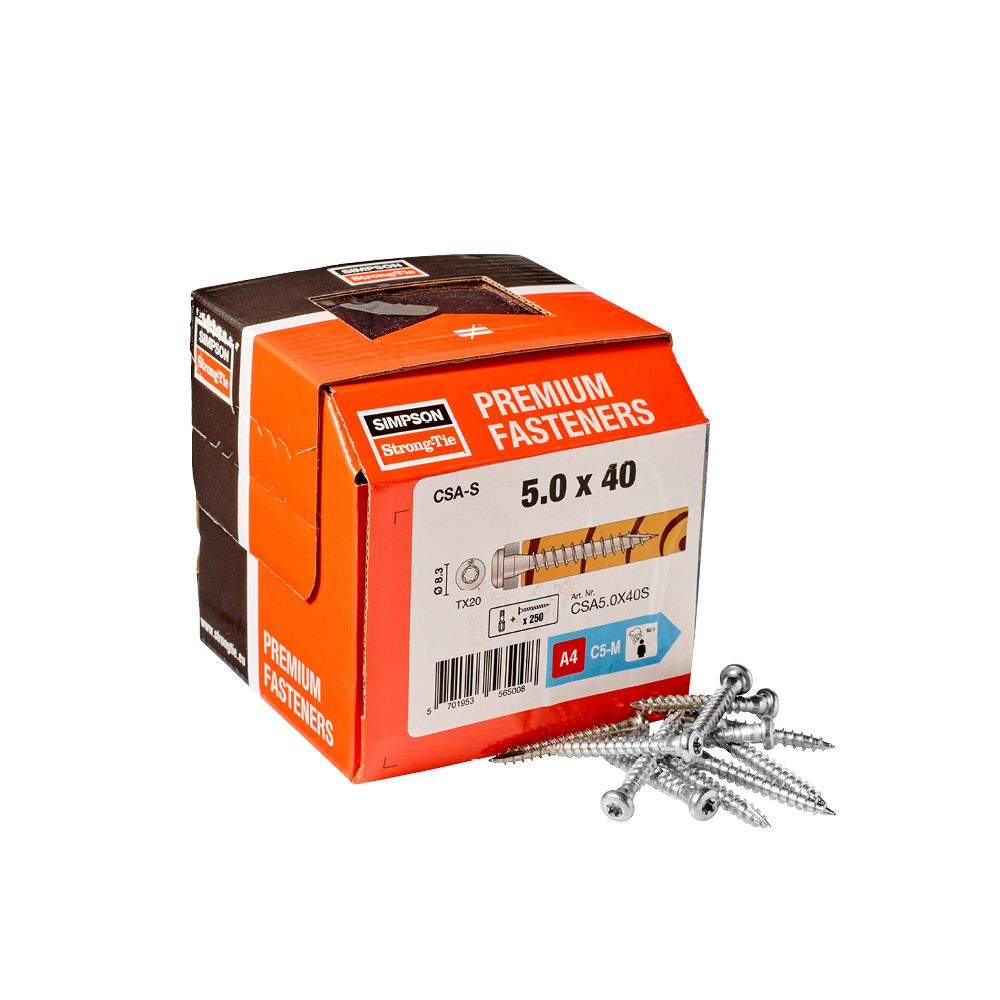

CSA-S

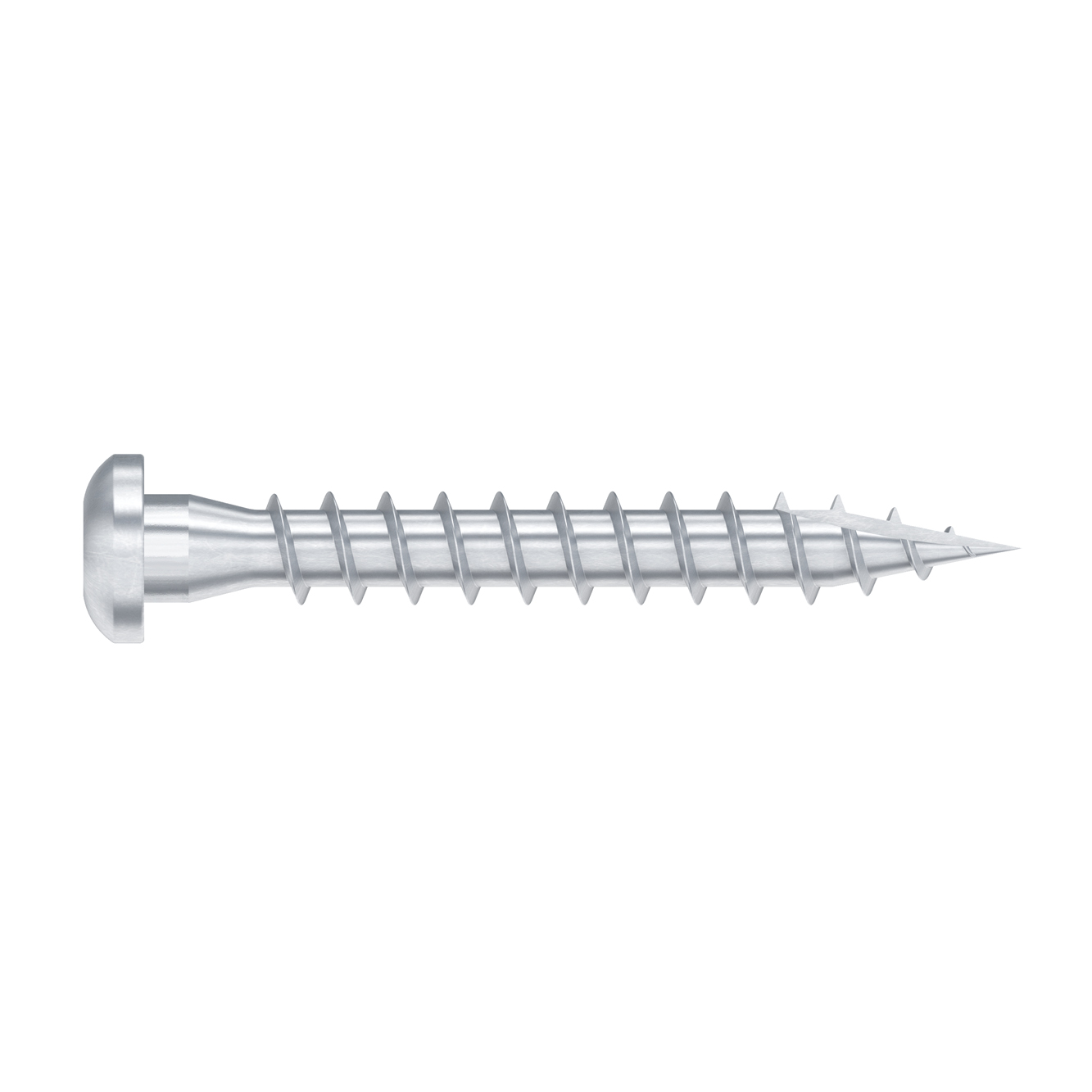

Vis pour connecteurs tête Torx - Inox A4

La vis pour connecteurs Inox vient en complément de la gamme zinguée. Elle est adaptée aux atmosphères corrosives et ne doit être utilisée qu‘avec des connecteurs inox.

Marquage CE
ETA
Classe service 3
Acier inoxydable A4
Ambiance corrosive

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A4 suivant NF EN 10088.

Avantages

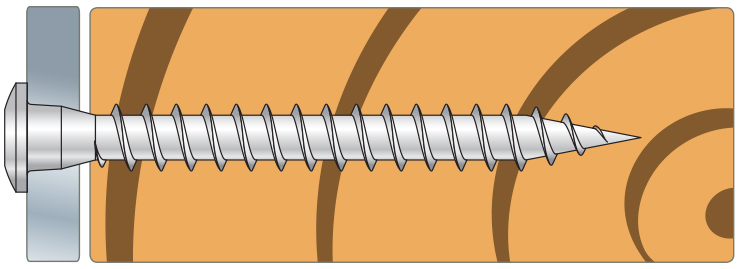

  • Forme conique sous tête : contact total de la pointe avec le connecteur,
  • Filetage spécifique au bois : pénétration facile et rapide,
  • Pas de fendage du bois,
  • Haute résistance à l‘arrachement.

Application

Support

  • Porteur : bois massif, bois composite, lamellé collé,
  • Porté : bois massif, bois composite, lamellé collé.

Domaine d'utilisation

  • Sabots de charpente,
  • Equerres d'assemblage,
  • Feuillards.

Données techniques

Dimensions

Dimensions et caractéristiques

Références Dimensions fixations [mm] Valeurs caractéristiques - Bois C24 suivant ETE-04/0013 [kN] Stocked in UK Qty/box
l lg d1 d dh Embout Characteristic Lateral Capacities Flat,k [kN]
/ Material Thickness [kN]
Characteristic Axial Capacity Rax.k [kN]
1.2mm 1.5 to 2.0mm 2.5 to 4.0mm
CSA5.0X25S 25 19 3.15 4.85 8.3 TX20 1.5 1.5 1.5 1.4 Yes 250
CSA5.0X35S 35 29 3.15 4.85 8.3 TX20 2 2 1.9 2.1 Yes 250
CSA5.0X40S 40 34 3.15 4.85 8.3 TX20 2.3 2.3 2.2 2.5 Yes 250

Valeurs caractéristiques données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Les valeurs sont données suivant l'ATE -04/0013 pour des tôles d'épaisseur 1,5 ≤ t ≤ 4 mm.

Characteristic Capacities

Références Characteristic Capacities [kN]
Rax,k Rlat,k
CSA5.0X25S 1.38 1.49
CSA5.0X35S 2.11 1.99
CSA5.0X40S 2.47 2.25

Characteristic Capacities - used in timber C24

Rax = axial withdrawal capacity

Rlat = lateral capacity
