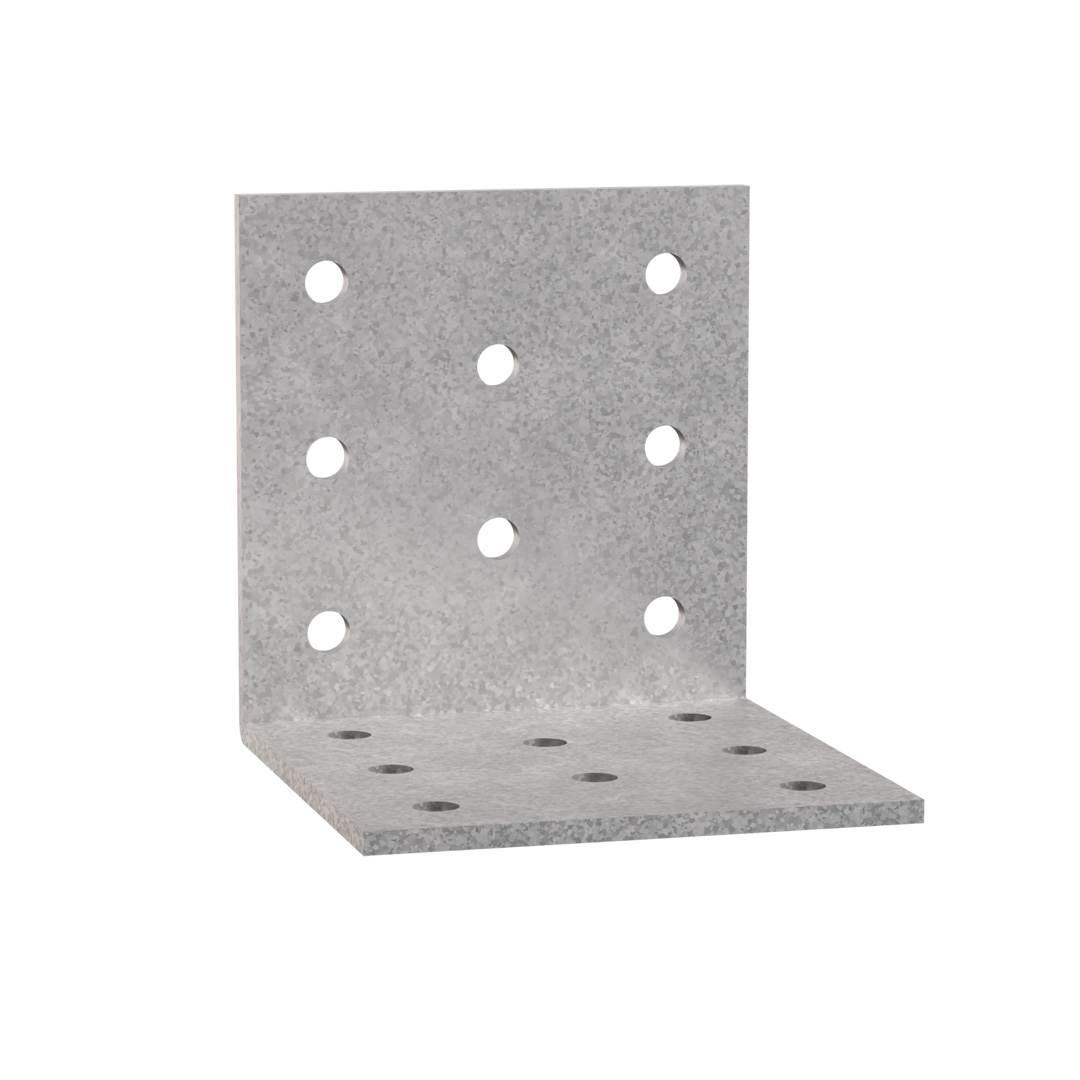

Equerre simple

Cette gamme se décline en deux profondeurs (60 et 80 mm) et de nombreuses largeurs pour s'adapter à une grande variété d'assemblages structurels sur bois.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275
EPD

Présentation

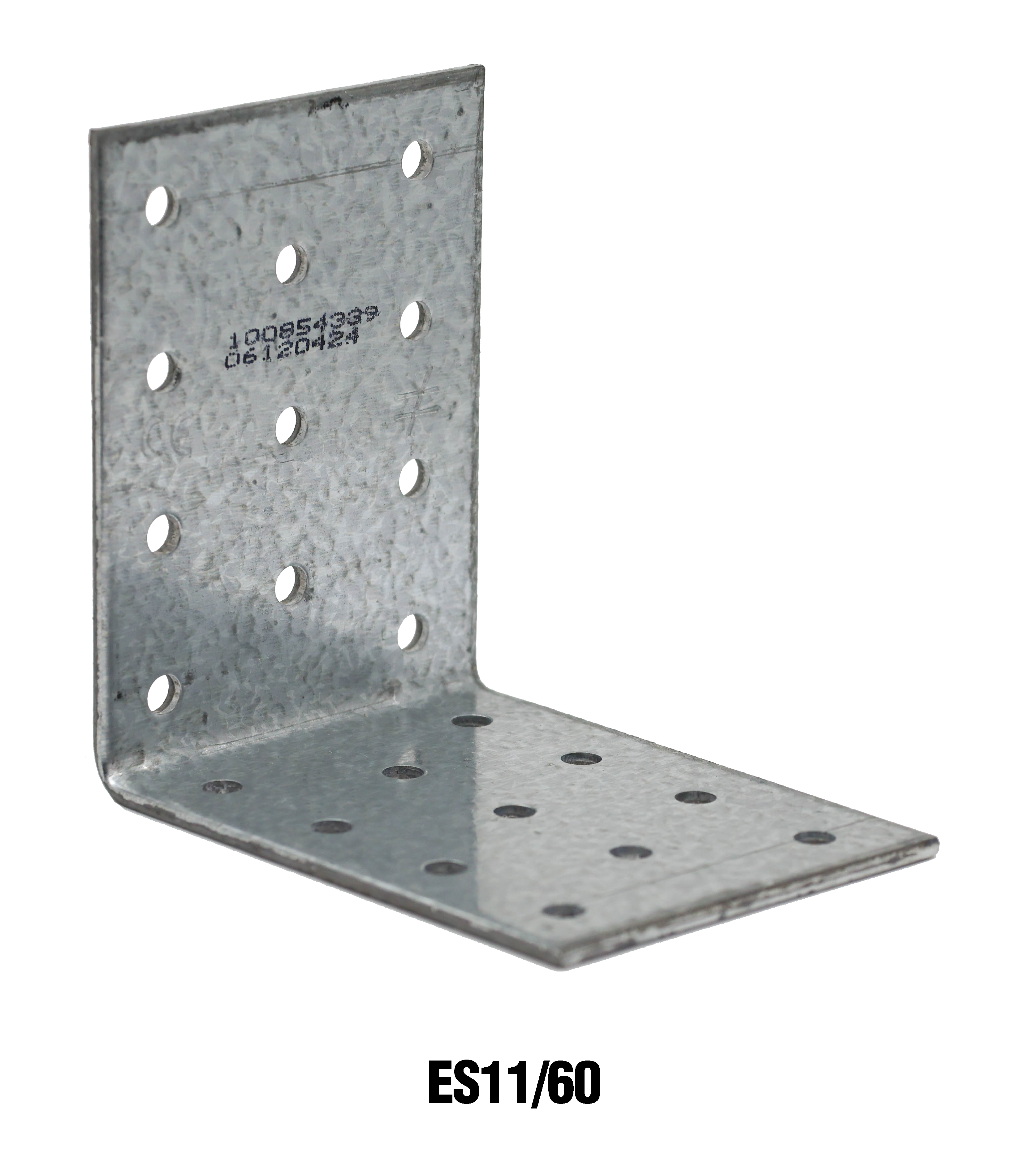

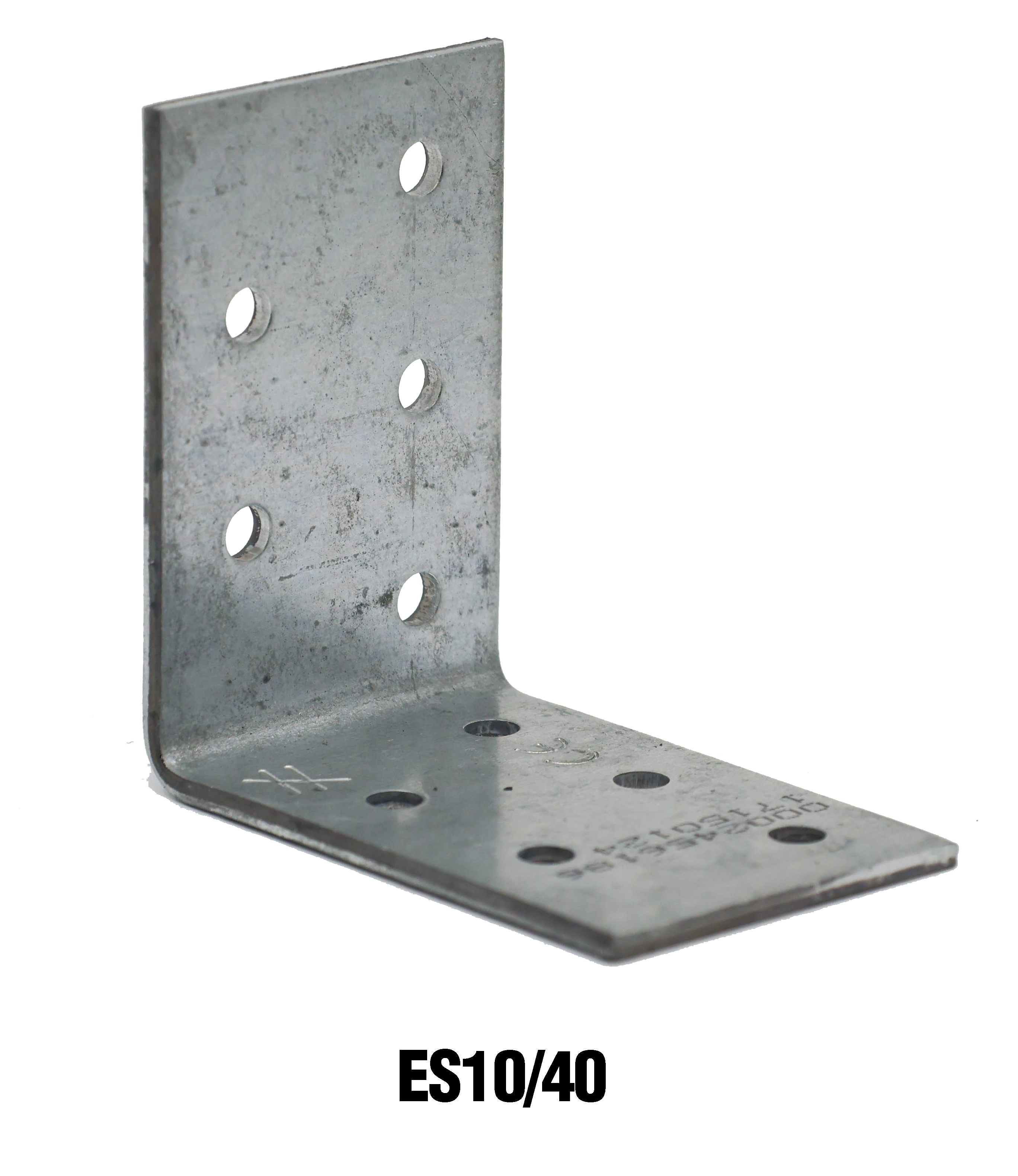

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2,5 mm

Avantages

  • Disponibles dans de nombreuses largeurs

Application

Support

  • Porteur : bois massif, bois lamellé-collé, bois composite...
  • Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés...

Domaines d'utilisation

  • Lisses et montants de bardages,
  • Ancrages de chevron, consoles,
  • Assemblages de pannes,
  • Renforcement d‘assemblages existants...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Fixations Poids [kg]
A B C t Perçages Aile A Perçages Aile B
Ø5 Ø5
ES10/4062.562.5402.5550.09Acheter en ligne
ES10/6062.562.5602.5880.12Acheter en ligne
ES10/8062.562.5802.510100.18Acheter en ligne
ES10/10062.562.51002.510100.23Acheter en ligne
ES10/12062.562.51202.512120.22Acheter en ligne
ES10/14062.562.51402.514140.26Acheter en ligne
ES10/16062.562.51602.516160.32Acheter en ligne
ES11/4082.582.5402.5660.12Acheter en ligne
ES11/6082.582.5602.511110.18Acheter en ligne
ES11/8082.582.5802.512120.24Acheter en ligne
ES11/10082.582.51002.515150.29Acheter en ligne
ES11/14082.582.51402.521210.41Acheter en ligne
ES11/16082.582.51602.524240.48Acheter en ligne
ES11/20082.582.52002.530300.59Acheter en ligne

Valeurs Caractéristiques simplifiées

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1,k* R2,k = R3,k*
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10/40332.22.82.22.9Acheter en ligne
ES10/60553.34.45.16.7Acheter en ligne
ES10/80664.45.66.68.7Acheter en ligne
ES10/100853.76.29.212.2Acheter en ligne
ES10/120964.67.611.214.9Acheter en ligne
ES10/1401075.28.715.120Acheter en ligne
ES10/1601286.110.117.222.8Acheter en ligne
ES11/40542.22.83.14.2Acheter en ligne
ES11/60863.64.97.39.8Acheter en ligne
ES11/801084.45.79.112.2Acheter en ligne
ES11/10013103.86.413.217.5Acheter en ligne
ES11/14017145.39.121.228.2Acheter en ligne
ES11/16020166.110.624.332.3Acheter en ligne
ES11/20025207.613.334.345.7Acheter en ligne

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø 4.0 mm,
  • Vis CSA Ø 5.0 mm.

Installation

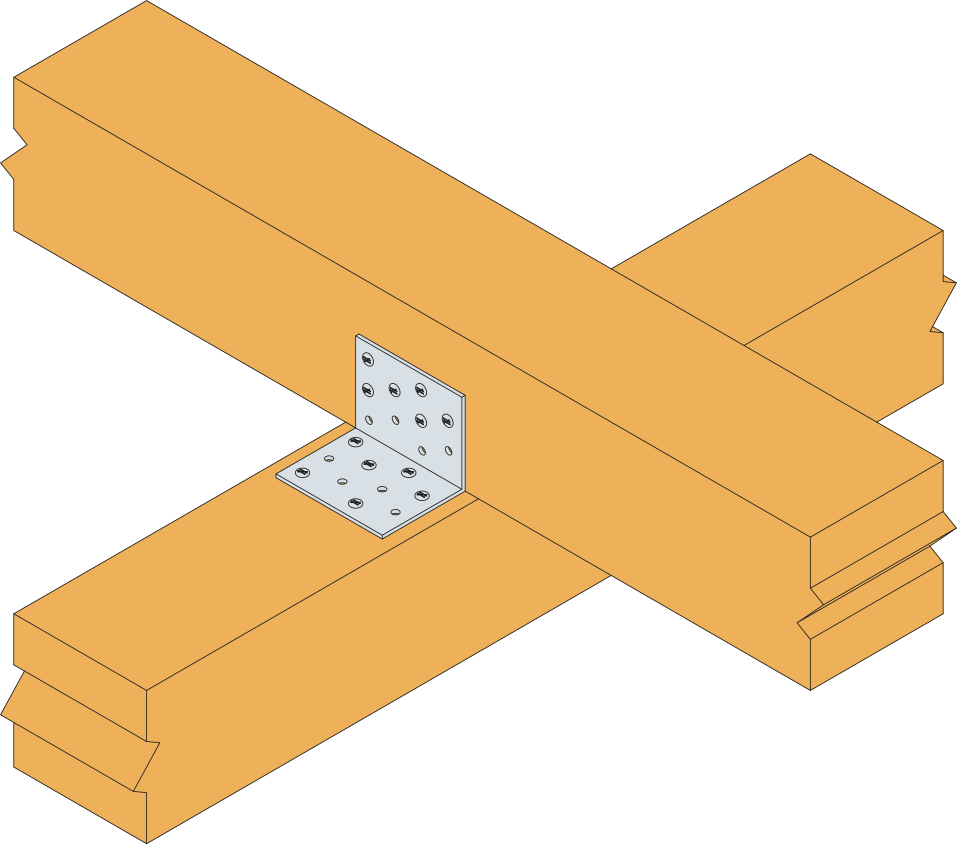

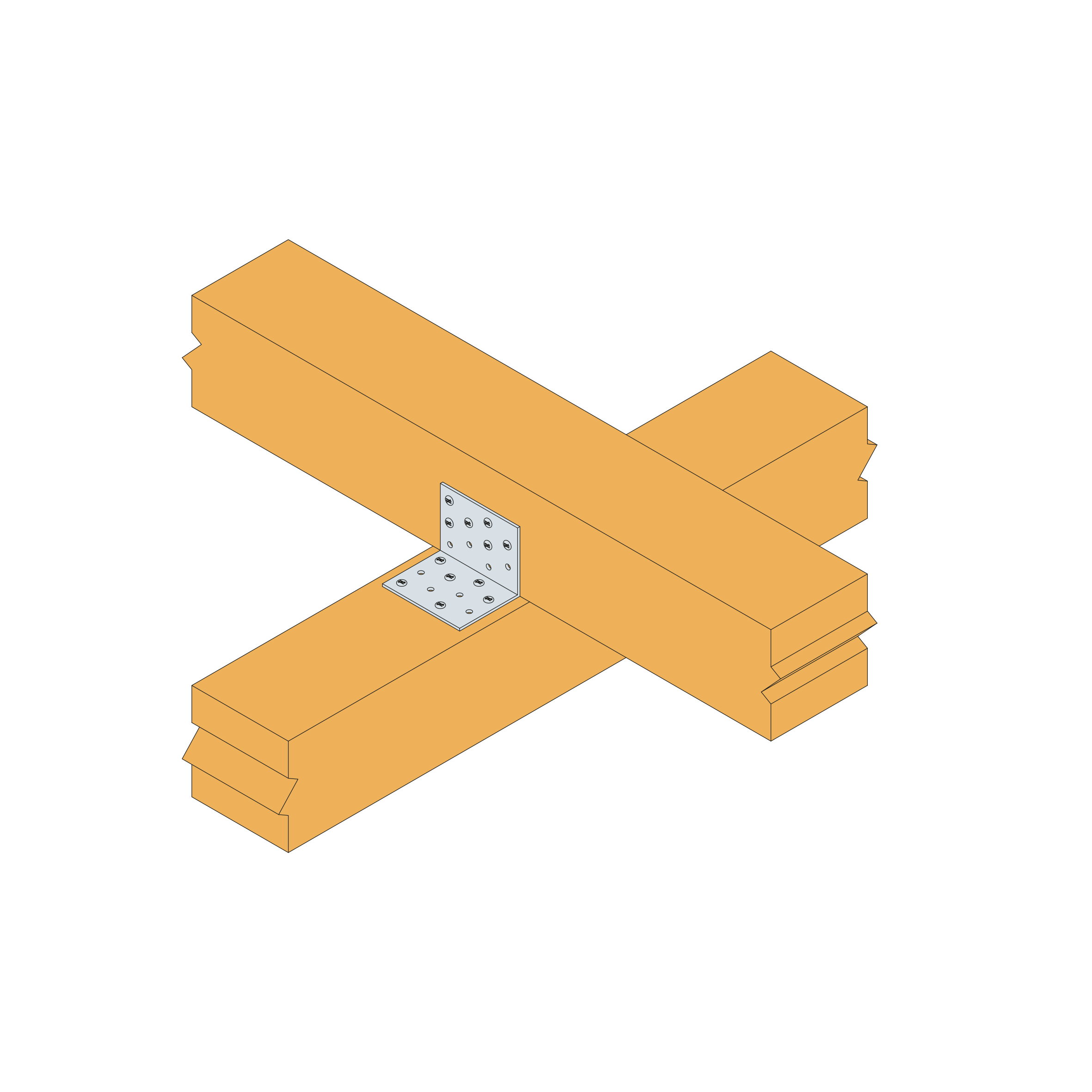

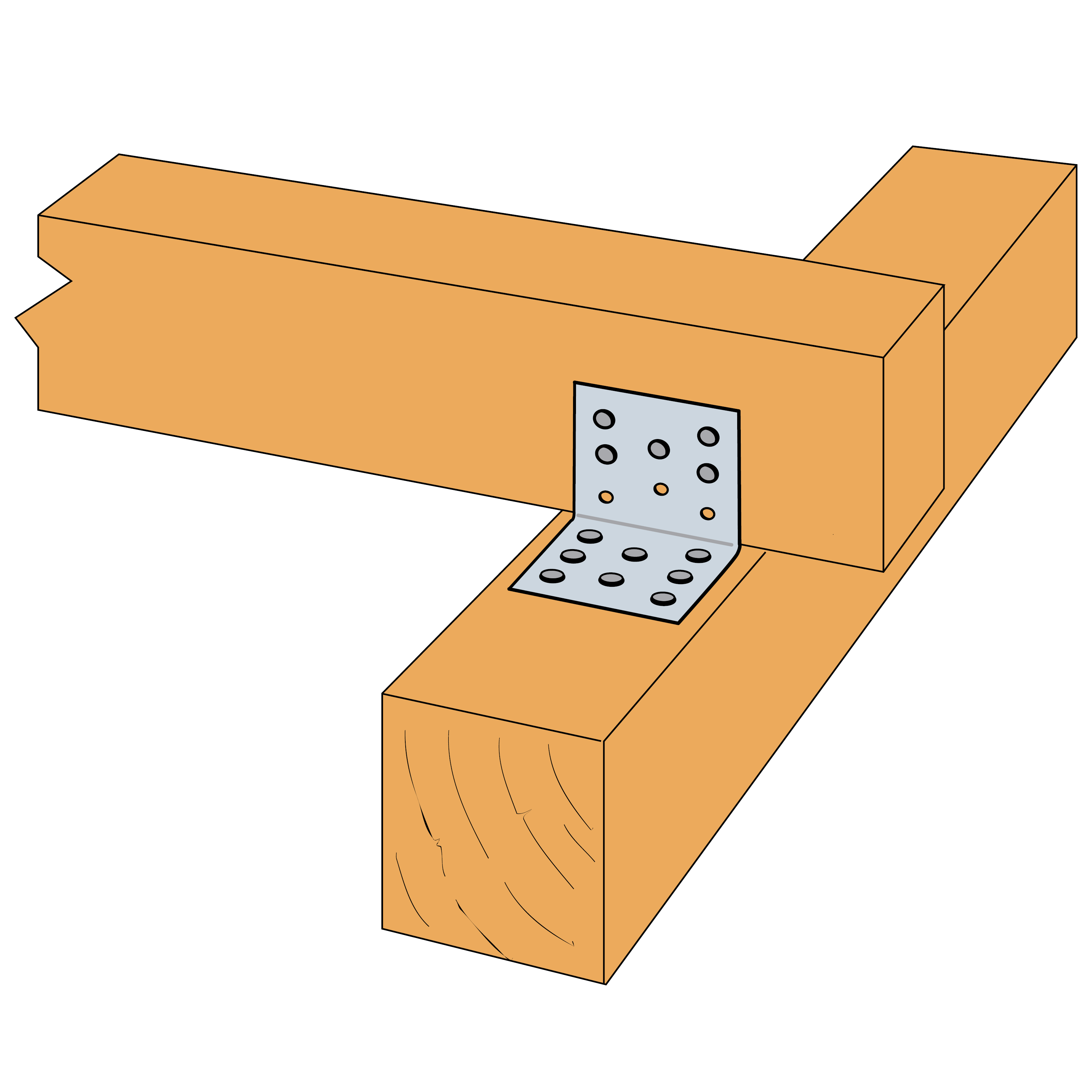

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

Certification

Déclaration de performance (DoP)

Afficher l'historique

Agrément technique (ATE)

Afficher l'historique
eta-06-0106.pdf (13.43 MB)

Dimensions

Bibliothèque CAO et BIM

2D
2D
References2D DWGTéléchargez tout au format ZIP2D RevitDXFTéléchargez tout au format ZIPPDFTéléchargez tout au format ZIP
ES10/1002D DWGc-es10-100-2do-cad-mult-prod.dwg2D Revitc-es10-100-2do-cad-mult-prod.rfaDXFc-es10-100-2do-cad-mult-prod.dxfPDFc-es10-100-2do-cad-mult-prod.pdf
ES10/1202D DWGc-es10-120-2do-cad-mult-prod.dwg2D Revitc-es10-120-2do-cad-mult-prod.rfaDXFc-es10-120-2do-cad-mult-prod.dxfPDFc-es10-120-2do-cad-mult-prod.pdf
ES10/1402D DWGc-es10-140-2do-cad-mult-prod.dwg2D Revitc-es10-140-2do-cad-mult-prod.rfaDXFc-es10-140-2do-cad-mult-prod.dxfPDFc-es10-140-2do-cad-mult-prod.pdf
ES10/1602D DWGc-es10-160-2do-cad-mult-prod.dwg2D Revitc-es10-160-2do-cad-mult-prod.rfaDXFc-es10-160-2do-cad-mult-prod.dxfPDFc-es10-160-2do-cad-mult-prod.pdf
ES10/402D DWGc-es10-40-2do-cad-mult-prod.dwg2D Revitc-es10-40-2do-cad-mult-prod.rfaDXFc-es10-40-2do-cad-mult-prod.dxfPDFc-es10-40-2do-cad-mult-prod.pdf
ES10/602D DWGc-es10-60-2do-cad-mult-prod.dwg2D Revitc-es10-60-2do-cad-mult-prod.rfaDXFc-es10-60-2do-cad-mult-prod.dxfPDFc-es10-60-2do-cad-mult-prod.pdf
ES10/802D DWGc-es10-80-2do-cad-mult-prod.dwg2D Revitc-es10-80-2do-cad-mult-prod.rfaDXFc-es10-80-2do-cad-mult-prod.dxfPDFc-es10-80-2do-cad-mult-prod.pdf
ES11/1002D DWGc-es11-100-2do-cad-mult-prod.dwg2D Revitc-es11-100-2do-cad-mult-prod.rfaDXFc-es11-100-2do-cad-mult-prod.dxfPDFc-es11-100-2do-cad-mult-prod.pdf
ES11/1402D DWGc-es11-140-2do-cad-mult-prod.dwg2D Revitc-es11-140-2do-cad-mult-prod.rfaDXFc-es11-140-2do-cad-mult-prod.dxfPDFc-es11-140-2do-cad-mult-prod.pdf
ES11/1602D DWGc-es11-160-2do-cad-mult-prod.dwg2D Revitc-es11-160-2do-cad-mult-prod.rfaDXFc-es11-160-2do-cad-mult-prod.dxfPDFc-es11-160-2do-cad-mult-prod.pdf
ES11/2002D DWGc-es11-200-2do-cad-mult-prod.dwg2D Revitc-es11-200-2do-cad-mult-prod.rfaDXFc-es11-200-2do-cad-mult-prod.dxfPDFc-es11-200-2do-cad-mult-prod.pdf
ES11/402D DWGc-es11-40-2do-cad-mult-prod.dwg2D Revitc-es11-40-2do-cad-mult-prod.rfaDXFc-es11-40-2do-cad-mult-prod.dxfPDFc-es11-40-2do-cad-mult-prod.pdf
ES11/602D DWGc-es11-60-2do-cad-mult-prod.dwg2D Revitc-es11-60-2do-cad-mult-prod.rfaDXFc-es11-60-2do-cad-mult-prod.dxfPDFc-es11-60-2do-cad-mult-prod.pdf
ES11/802D DWGc-es11-80-2do-cad-mult-prod.dwg2D Revitc-es11-80-2do-cad-mult-prod.rfaDXFc-es11-80-2do-cad-mult-prod.dxfPDFc-es11-80-2do-cad-mult-prod.pdf
3D
3D
References3D RevitIFCTéléchargez tout au format ZIPSATTéléchargez tout au format ZIPSKPTéléchargez tout au format ZIPSTLTéléchargez tout au format ZIPXMLTéléchargez tout au format ZIP
ES10/1003D Revitc-es10-100-3d-cad-mult-prod.rfaIFCc-es10-100-3d-cad-mult-prod.ifcSATc-es10-100-3d-cad-mult-prod.satSKPc-es10-100-3d-cad-mult-prod.skpSTLc-es10-100-3d-cad-mult-prod.stlXMLes10-100.zip
ES10/1203D Revitc-es10-120-3d-cad-mult-prod.rfaIFCc-es10-120-3d-cad-mult-prod.ifcSATc-es10-120-3d-cad-mult-prod.satSKPc-es10-120-3d-cad-mult-prod.skpSTLc-es10-120-3d-cad-mult-prod.stlXMLes10-120.zip
ES10/1403D Revitc-es10-140-3d-cad-mult-prod.rfaIFCc-es10-140-3d-cad-mult-prod.ifcSATc-es10-140-3d-cad-mult-prod.satSKPc-es10-140-3d-cad-mult-prod.skpSTLc-es10-140-3d-cad-mult-prod.stlXMLes10-140.zip
ES10/1603D Revitc-es10-160-3d-cad-mult-prod.rfaIFCc-es10-160-3d-cad-mult-prod.ifcSATc-es10-160-3d-cad-mult-prod.satSKPc-es10-160-3d-cad-mult-prod.skpSTLc-es10-160-3d-cad-mult-prod.stlXMLes10-160.zip
ES10/403D Revitc-es10-40-3d-cad-mult-prod.rfaIFCc-es10-40-3d-cad-mult-prod.ifcSATc-es10-40-3d-cad-mult-prod.satSKPc-es10-40-3d-cad-mult-prod.skpSTLc-es10-40-3d-cad-mult-prod.stlXMLes10-40.zip
ES10/603D Revitc-es10-60-3d-cad-mult-prod.rfaIFCc-es10-60-3d-cad-mult-prod.ifcSATc-es10-60-3d-cad-mult-prod.satSKPc-es10-60-3d-cad-mult-prod.skpSTLc-es10-60-3d-cad-mult-prod.stlXMLes10-60.zip
ES10/803D Revitc-es10-80-3d-cad-mult-prod.rfaIFCc-es10-80-3d-cad-mult-prod.ifcSATc-es10-80-3d-cad-mult-prod.satSKPc-es10-80-3d-cad-mult-prod.skpSTLc-es10-80-3d-cad-mult-prod.stlXMLes10-80.zip
ES11/1003D Revitc-es11-100-3d-cad-mult-prod.rfaIFCc-es11-100-3d-cad-mult-prod.ifcSATc-es11-100-3d-cad-mult-prod.satSKPc-es11-100-3d-cad-mult-prod.skpSTLc-es11-100-3d-cad-mult-prod.stlXMLes11-100.zip
ES11/1403D Revitc-es11-140-3d-cad-mult-prod.rfaIFCc-es11-140-3d-cad-mult-prod.ifcSATc-es11-140-3d-cad-mult-prod.satSKPc-es11-140-3d-cad-mult-prod.skpSTLc-es11-140-3d-cad-mult-prod.stlXMLes11-140.zip
ES11/1603D Revitc-es11-160-3d-cad-mult-prod.rfaIFCc-es11-160-3d-cad-mult-prod.ifcSATc-es11-160-3d-cad-mult-prod.satSKPc-es11-160-3d-cad-mult-prod.skpSTLc-es11-160-3d-cad-mult-prod.stlXMLes11-160.zip
ES11/2003D Revitc-es11-200-3d-cad-mult-prod.rfaIFCc-es11-200-3d-cad-mult-prod.ifcSATc-es11-200-3d-cad-mult-prod.satSKPc-es11-200-3d-cad-mult-prod.skpSTLc-es11-200-3d-cad-mult-prod.stlXMLes11-200.zip
ES11/403D Revitc-es11-40-3d-cad-mult-prod.rfaIFCc-es11-40-3d-cad-mult-prod.ifcSATc-es11-40-3d-cad-mult-prod.satSKPc-es11-40-3d-cad-mult-prod.skpSTLc-es11-40-3d-cad-mult-prod.stlXMLes11-40.zip
ES11/603D Revitc-es11-60-3d-cad-mult-prod.rfaIFCc-es11-60-3d-cad-mult-prod.ifcSATc-es11-60-3d-cad-mult-prod.satSKPc-es11-60-3d-cad-mult-prod.skpSTLc-es11-60-3d-cad-mult-prod.stlXMLes11-60.zip
ES11/803D Revitc-es11-80-3d-cad-mult-prod.rfaIFCc-es11-80-3d-cad-mult-prod.ifcSATc-es11-80-3d-cad-mult-prod.satSKPc-es11-80-3d-cad-mult-prod.skpSTLc-es11-80-3d-cad-mult-prod.stlXMLes11-80.zip
3D simplifié
3D simplifié
References3D RevitIFCTéléchargez tout au format ZIPSATTéléchargez tout au format ZIPSKPTéléchargez tout au format ZIPSTLTéléchargez tout au format ZIP
ES10/1003D Revitc-es10-100-3d-cad-mult-prod-noholes.rfaIFCc-es10-100-3d-cad-mult-prod-noholes.ifcSATc-es10-100-3d-cad-mult-prod-noholes.satSKPc-es10-100-3d-cad-mult-prod-noholes.skpSTLc-es10-100-3d-cad-mult-prod-noholes.stl
ES10/1203D Revitc-es10-120-3d-cad-mult-prod-noholes.rfaIFCc-es10-120-3d-cad-mult-prod-noholes.ifcSATc-es10-120-3d-cad-mult-prod-noholes.satSKPc-es10-120-3d-cad-mult-prod-noholes.skpSTLc-es10-120-3d-cad-mult-prod-noholes.stl
ES10/1403D Revitc-es10-140-3d-cad-mult-prod-noholes.rfaIFCc-es10-140-3d-cad-mult-prod-noholes.ifcSATc-es10-140-3d-cad-mult-prod-noholes.satSKPc-es10-140-3d-cad-mult-prod-noholes.skpSTLc-es10-140-3d-cad-mult-prod-noholes.stl
ES10/1603D Revitc-es10-160-3d-cad-mult-prod-noholes.rfaIFCc-es10-160-3d-cad-mult-prod-noholes.ifcSATc-es10-160-3d-cad-mult-prod-noholes.satSKPc-es10-160-3d-cad-mult-prod-noholes.skpSTLc-es10-160-3d-cad-mult-prod-noholes.stl
ES10/403D Revitc-es10-40-3d-cad-mult-prod-noholes.rfaIFCc-es10-40-3d-cad-mult-prod-noholes.ifcSATc-es10-40-3d-cad-mult-prod-noholes.satSKPc-es10-40-3d-cad-mult-prod-noholes.skpSTLc-es10-40-3d-cad-mult-prod-noholes.stl
ES10/603D Revitc-es10-60-3d-cad-mult-prod-noholes.rfaIFCc-es10-60-3d-cad-mult-prod-noholes.ifcSATc-es10-60-3d-cad-mult-prod-noholes.satSKPc-es10-60-3d-cad-mult-prod-noholes.skpSTLc-es10-60-3d-cad-mult-prod-noholes.stl
ES10/803D Revitc-es10-80-3d-cad-mult-prod-noholes.rfaIFCc-es10-80-3d-cad-mult-prod-noholes.ifcSATc-es10-80-3d-cad-mult-prod-noholes.satSKPc-es10-80-3d-cad-mult-prod-noholes.skpSTLc-es10-80-3d-cad-mult-prod-noholes.stl
ES11/1003D Revitc-es11-100-3d-cad-mult-prod-noholes.rfaIFCc-es11-100-3d-cad-mult-prod-noholes.ifcSATc-es11-100-3d-cad-mult-prod-noholes.satSKPc-es11-100-3d-cad-mult-prod-noholes.skpSTLc-es11-100-3d-cad-mult-prod-noholes.stl
ES11/1403D Revitc-es11-140-3d-cad-mult-prod-noholes.rfaIFCc-es11-140-3d-cad-mult-prod-noholes.ifcSATc-es11-140-3d-cad-mult-prod-noholes.satSKPc-es11-140-3d-cad-mult-prod-noholes.skpSTLc-es11-140-3d-cad-mult-prod-noholes.stl
ES11/1603D Revitc-es11-160-3d-cad-mult-prod-noholes.rfaIFCc-es11-160-3d-cad-mult-prod-noholes.ifcSATc-es11-160-3d-cad-mult-prod-noholes.satSKPc-es11-160-3d-cad-mult-prod-noholes.skpSTLc-es11-160-3d-cad-mult-prod-noholes.stl
ES11/2003D Revitc-es11-200-3d-cad-mult-prod-noholes.rfaIFCc-es11-200-3d-cad-mult-prod-noholes.ifcSATc-es11-200-3d-cad-mult-prod-noholes.satSKPc-es11-200-3d-cad-mult-prod-noholes.skpSTLc-es11-200-3d-cad-mult-prod-noholes.stl
ES11/403D Revitc-es11-40-3d-cad-mult-prod-noholes.rfaIFCc-es11-40-3d-cad-mult-prod-noholes.ifcSATc-es11-40-3d-cad-mult-prod-noholes.satSKPc-es11-40-3d-cad-mult-prod-noholes.skpSTLc-es11-40-3d-cad-mult-prod-noholes.stl
ES11/603D Revitc-es11-60-3d-cad-mult-prod-noholes.rfaIFCc-es11-60-3d-cad-mult-prod-noholes.ifcSATc-es11-60-3d-cad-mult-prod-noholes.satSKPc-es11-60-3d-cad-mult-prod-noholes.skpSTLc-es11-60-3d-cad-mult-prod-noholes.stl
ES11/803D Revitc-es11-80-3d-cad-mult-prod-noholes.rfaIFCc-es11-80-3d-cad-mult-prod-noholes.ifcSATc-es11-80-3d-cad-mult-prod-noholes.satSKPc-es11-80-3d-cad-mult-prod-noholes.skpSTLc-es11-80-3d-cad-mult-prod-noholes.stl

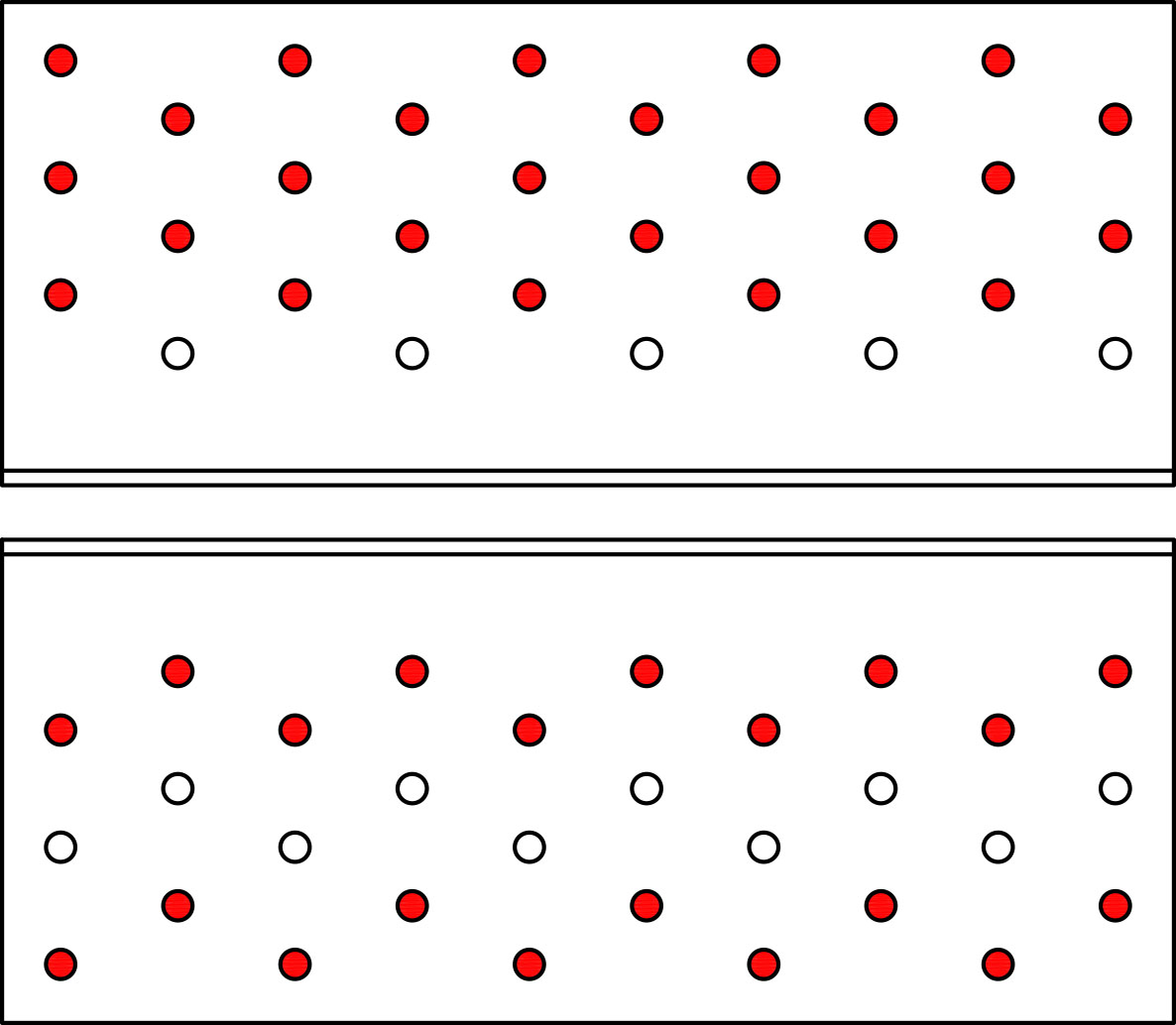

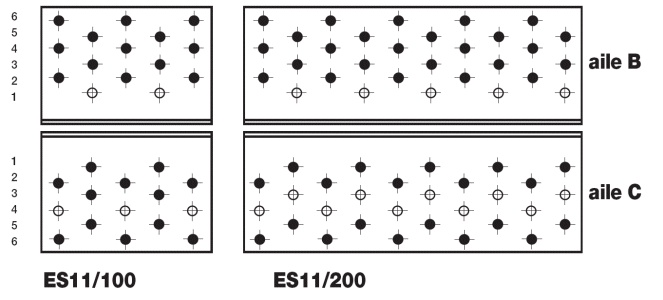

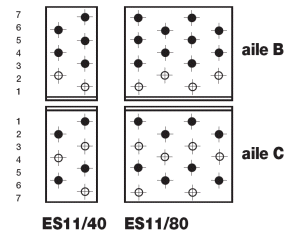

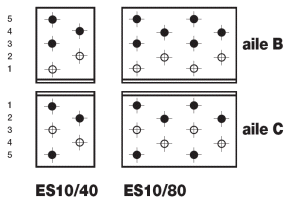

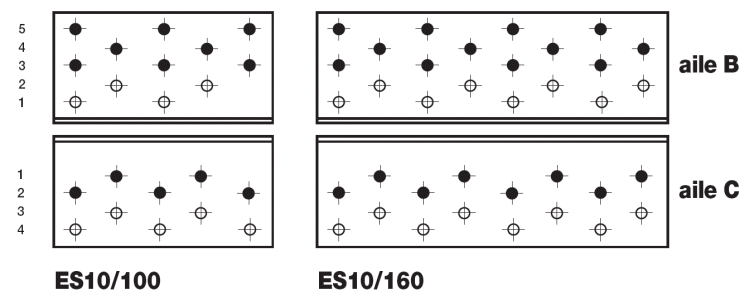

Plan de clouage
