ABR-S

Équerre structurelle - Inox A4 (9020S, 10525S)

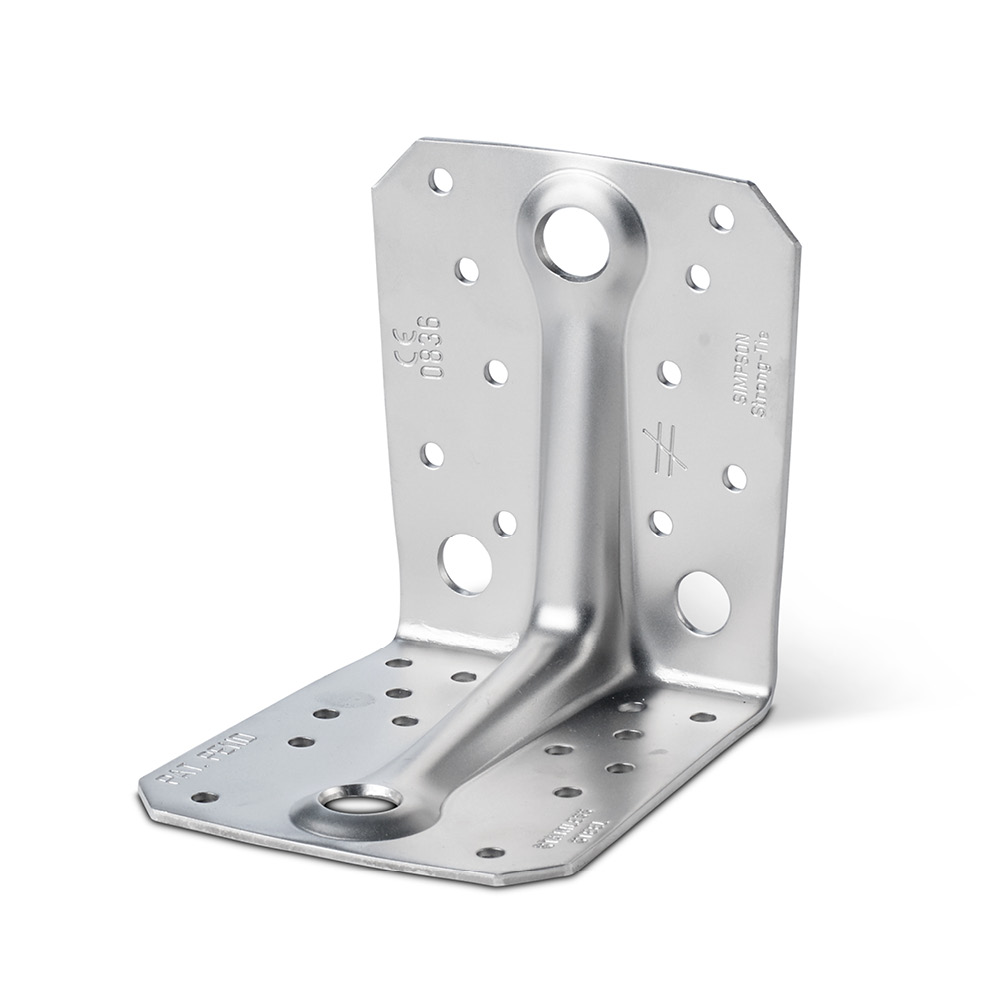

Les équerres de structure inox ABR9020S et ABR10525S peuvent être utilisées dans le cas de structures bois avec des charges élevées. Ces équerres, en acier inoxydable, sont préconisées pour des ambiances agressives.

Marquage CE
ETA
Classe service 3
Acier inoxydable A4
Ambiance corrosive

Présentation

Caractéristiques

Matière

  • Acier inoxydable A4 (316, 1.4401) suivant NF EN 10088,

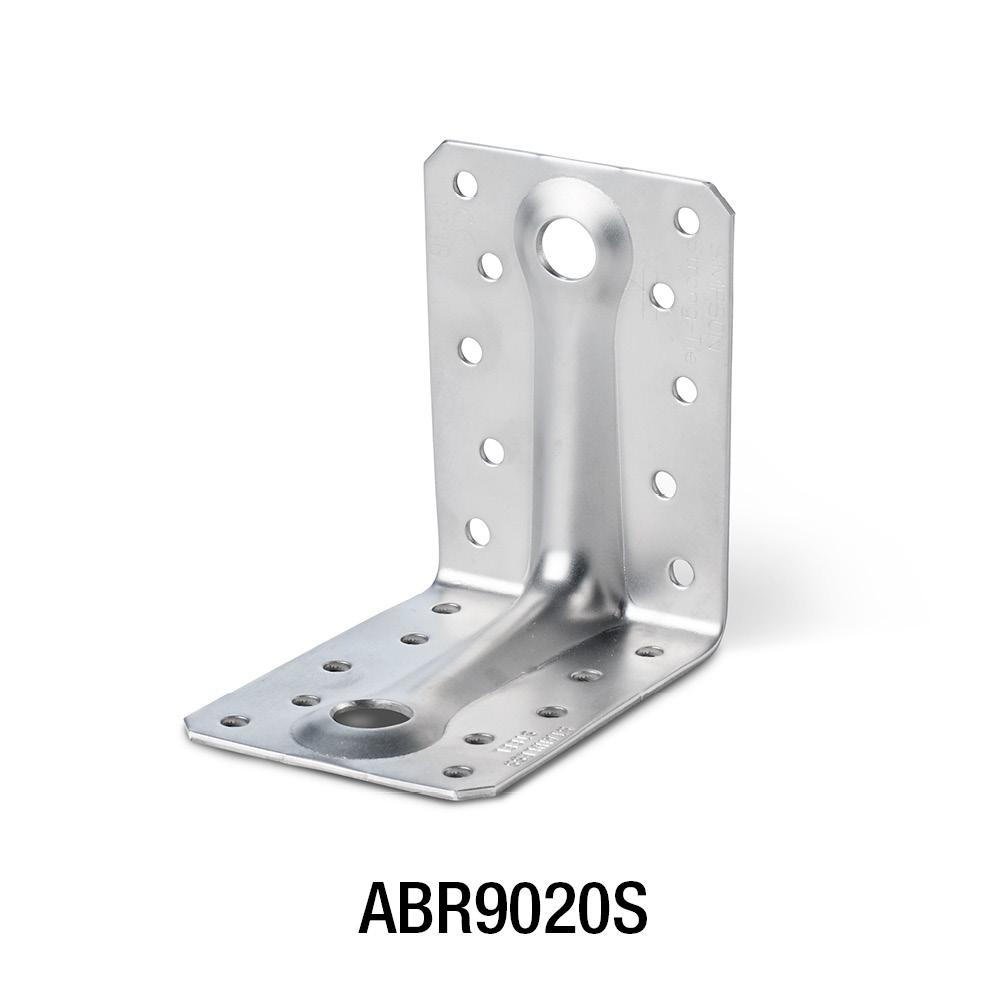

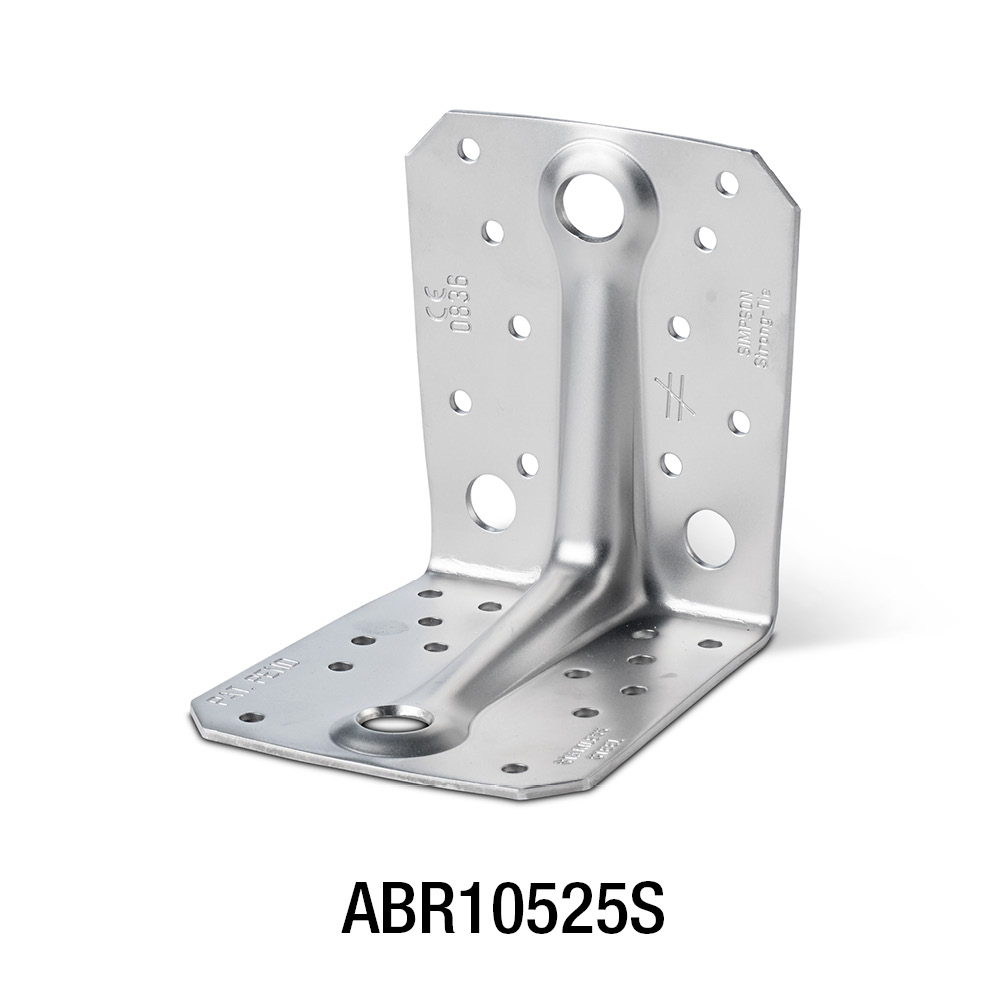

  • Epaisseur : 2 mm (ABR9020S) et 2,5 mm (ABR10525S).

Avantages

  • Renfort central permettant une grande résistance aux charges élevées,
  • Adaptées aux ambiances agressives,
  • Grande variété d'utilisations.


Application

Support

  • Porteur : béton, bois massif, bois composite, bois lamellé-collé,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses de bardage, montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B Box Quantity
A B C Ep. Ø5 Ø11 Ø14 Ø5 Ø13 Ø14
ABR9020S8888652101-101-25
ABR10525S105105902.5102114-125

Valeurs Caractéristiques - Bois sur bois - Clouage total

Références Valeurs Caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35S CNA4.0x50S CNA4.0x35S CNA4.0x50S CNA4.0x35S
ABR9020S8109.712.99.411.74.6 /kmod^0,7
ABR10525S101412.723.310.715.910.6/kmod^0,2

R4/5 avec b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Bois sur bois - Clouage partiel

Références Valeurs Ccaractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35S CNA4.0x35S CNA4.0x35S
ABR9020S464.95.94.6 /kmod^0,6
ABR10525S664.89.7Refer to ETA-06/0106

R4/5 avec b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x50S CNA4.0x60S
ABR9020S8109.711.914.99.412.2134.9-6.2
ABR10525S101412.723.629.510.718.519.710.8-14.3

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35S CNA4.0x35S CNA4.0x35S
ABR9020S464.95.94.9
ABR10525S664.89.7-

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées inox CNA Ø4.0 x 35S ou CNA Ø4.0 x 50S,
  • Vis inox CSA Ø5.0 x 35S ou CSA Ø5.0 x 40S,
  • Boulons inox.

Sur support rigide :
Support béton :

  • Cheville mécanique : goujon FM-753 A4  M10x90(ABR9020S) et  FM-753 A4 M12x100(ABR9020S et ABR10525S),
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 A4 (ABR9020S) et tige filetée LMAS M12-150/35 A4 (ABR9020S et ABR10525S).

Support maçonnerie creuse :

  • Cheville mécanique : cheville FPNH 10-100/30 A4 (ABR9020S),
  • Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 (ABR9020S) et tige filetée LMAS M12-150/35 A4 (ABR9020S et ABR10525S).

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.

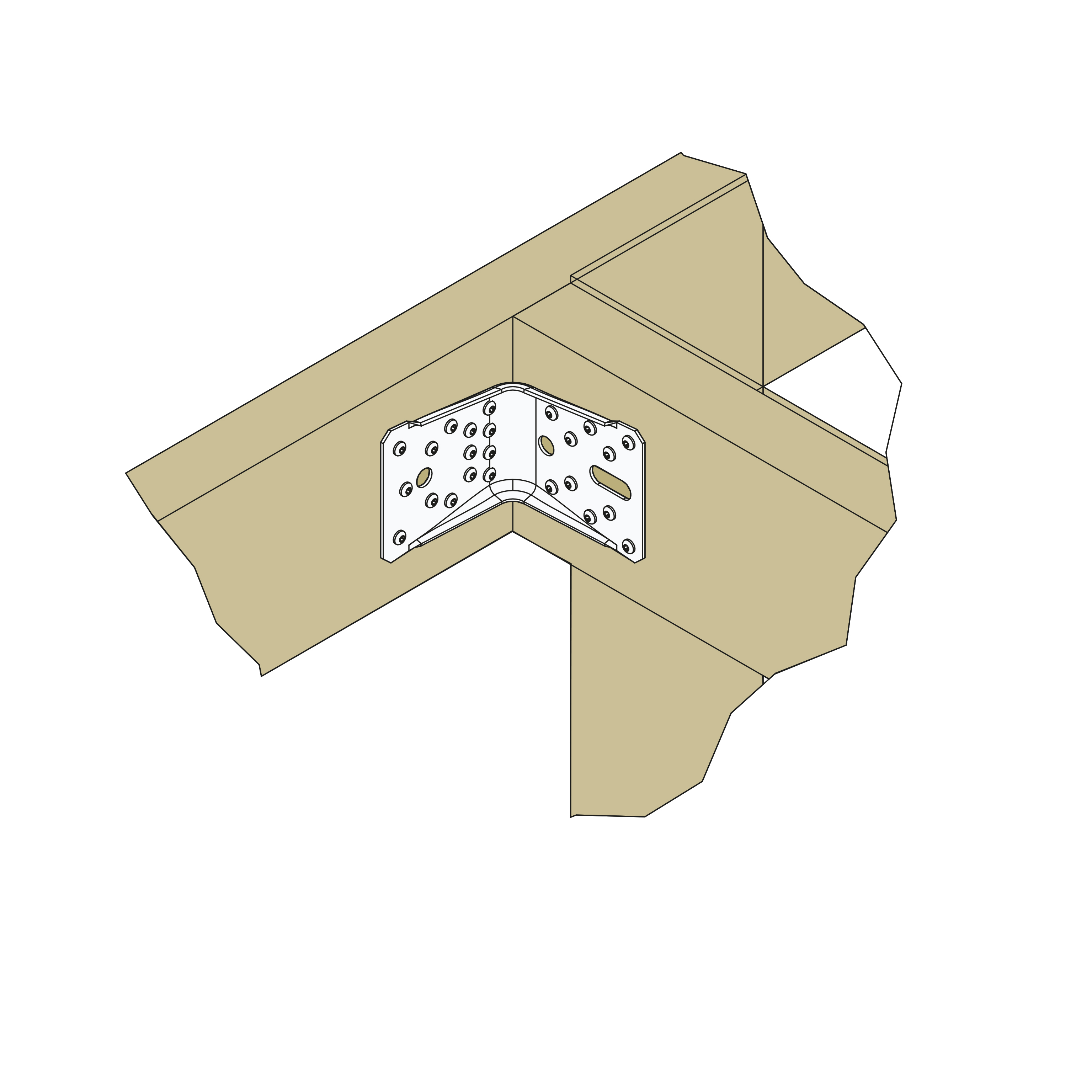

  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

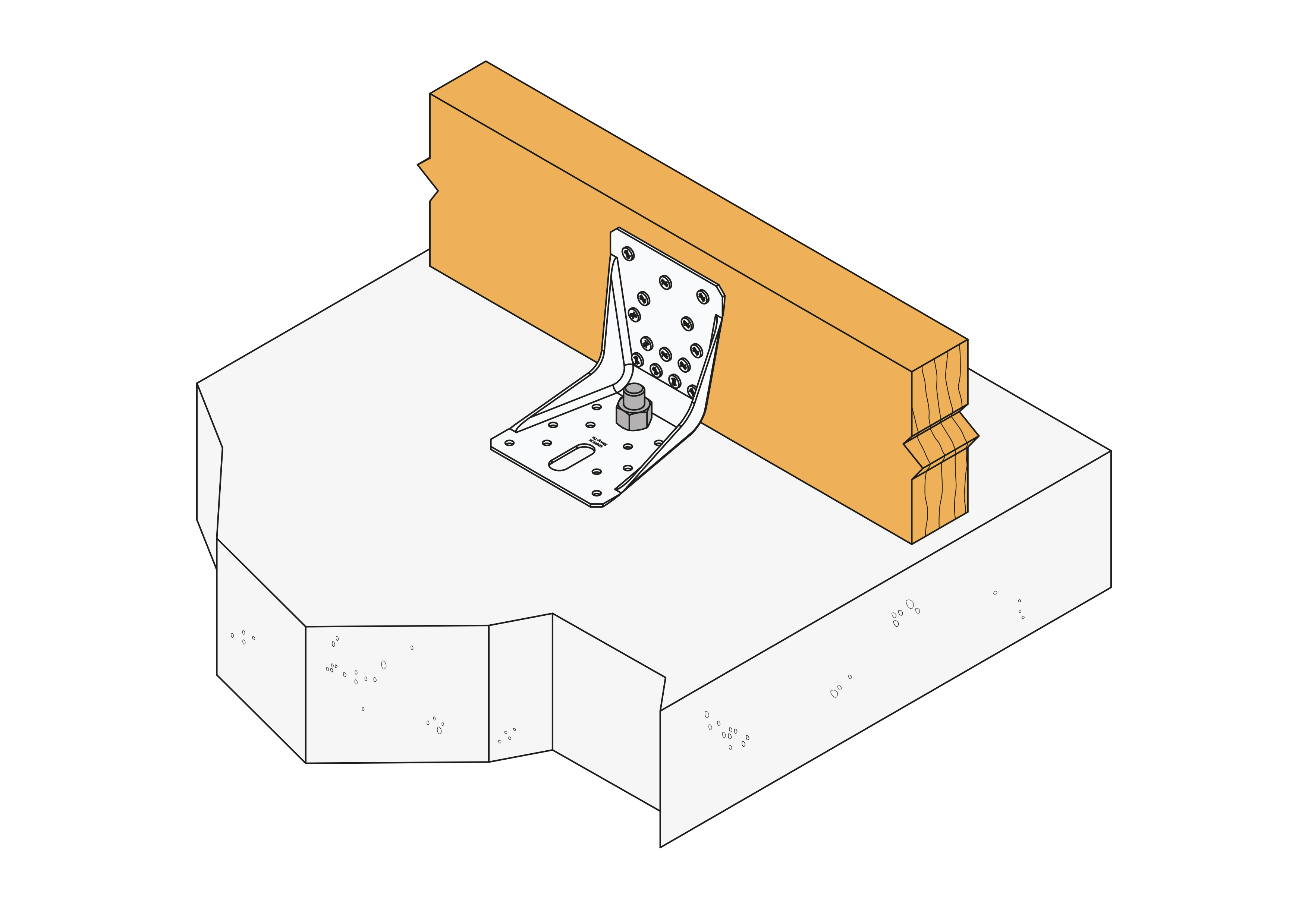

  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

eta-06-0106.pdf (13.43 MB)
