CNA-S

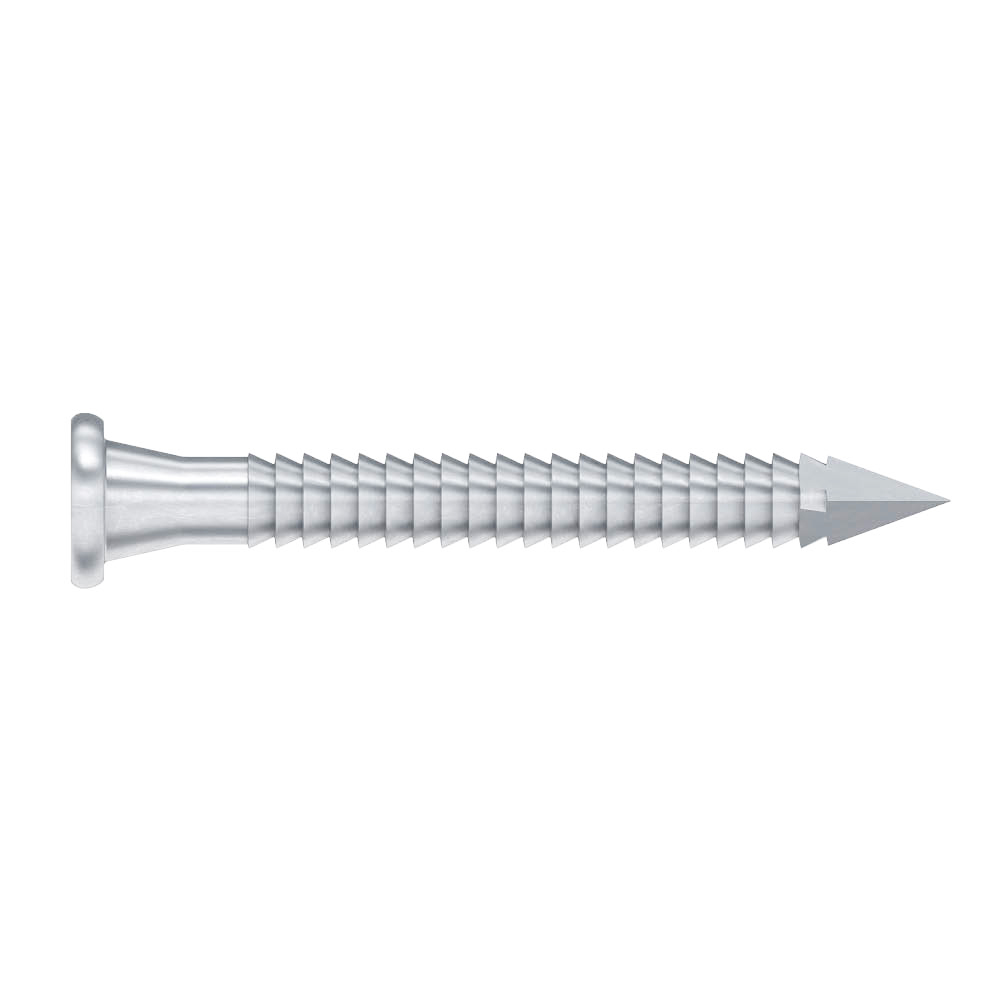

Pointe annelée - Inox A4

Les pointes annelées inox CNA-S sont préconisées pour les assemblages structurels des connecteurs inox Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.

Fiche technique
Marquage CE
Marquage CE
ETA
ETA
Classe service 3
Classe service 3
Acier inoxydable A4
Acier inoxydable A4
EPD
EPD
Ambiance corrosive
Ambiance corrosive
Fastener Designer
Fastener Designer

Présentation

Images

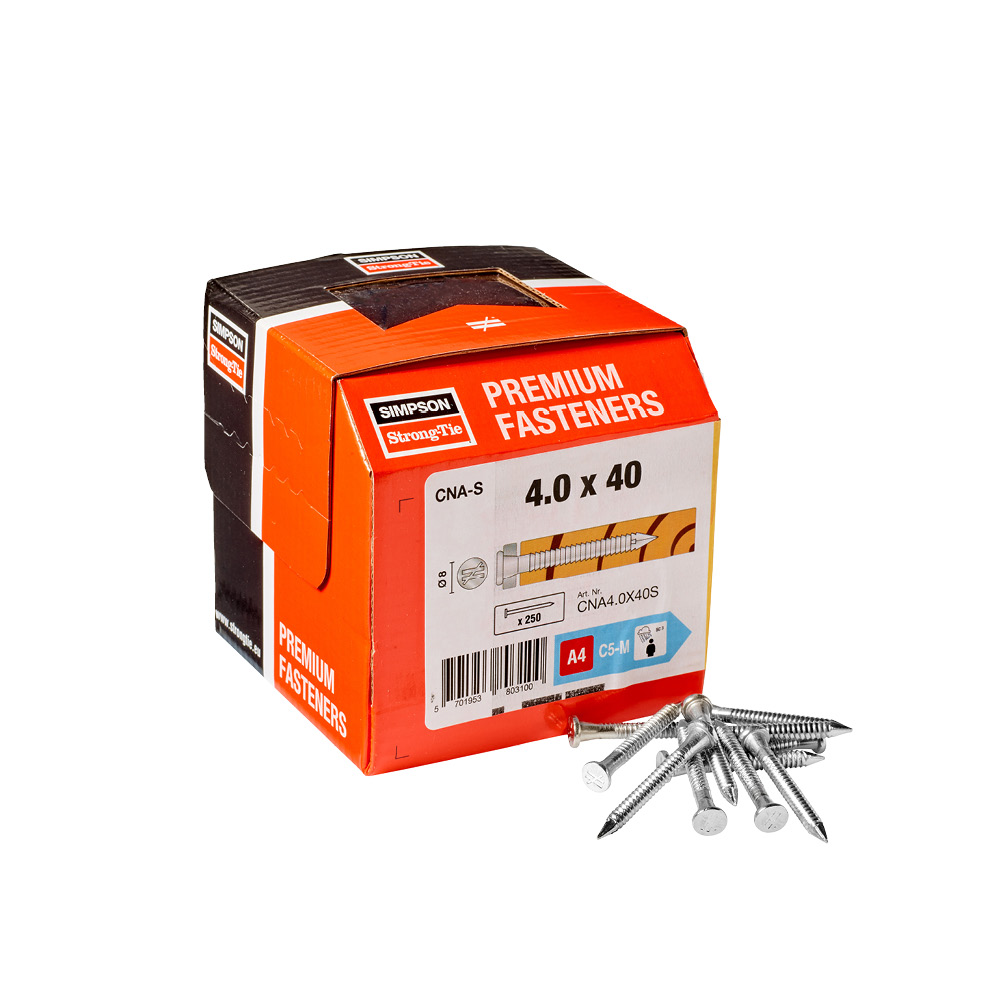

CNA-S Prod image.jpg

Caractéristiques

Matière

  • Acier inoxydable A4 suivant NF EN 10088.

Avantages

  • Pointe en inox A4 pour une très bonne résistance à la corrosion,
  • La forme conique située sous la tête permet un contact total de la pointe avec le trou,
  • Marquage sur la tête qui indique la longueur,
  • Tige annelée pour une grande résistance à l'arrachement.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

  • Sabots inox,
  • Equerres inox,
  • Feuillards inox,
  • Plaques perforées inox...

Données techniques

Dimensions

Dimensions

Dimensions
RéférenceDimensions fixations[mm]
AutreDimensions[mm]
Poids[kg]L[mm]lg[mm]d[mm]dh[mm]ht[mm]
CNA4.0X35S0.0043519481.5
CNA4.0X50S0.0055034481.5

Les résistances sont données pour un plaque d'acier de 2mm d'épaisseur et un bois C24. Pour obtenir les résistances avec d'autres épaisseurs d'acier et classes de bois, veuillez vous référer à l'ETA-04/0013.

Caractéristiques mécaniques

RéférenceCharges des pointes

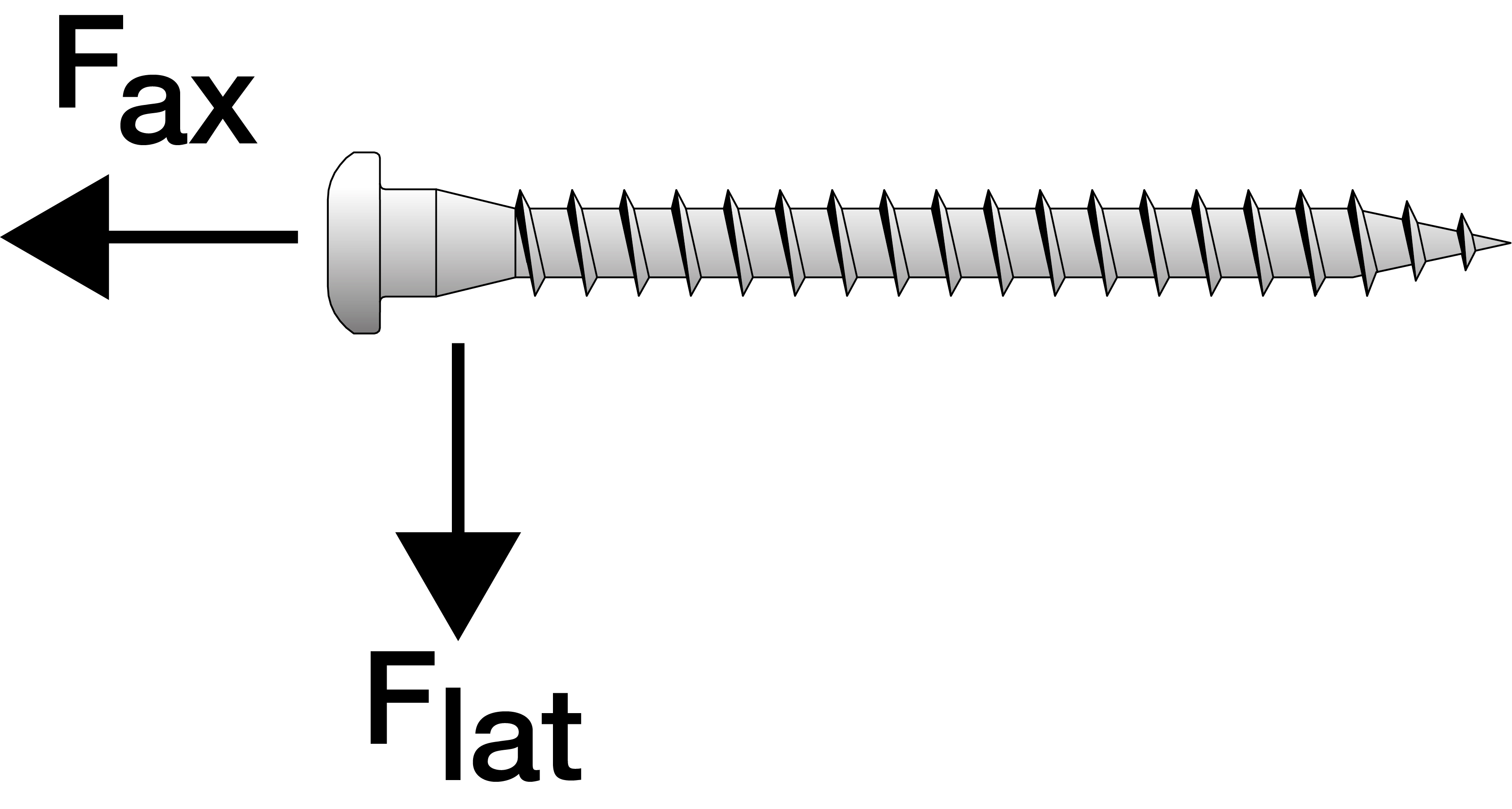

Résistance caractéristique au cisaillement Fₗₐₜ,ₖ par rapport à l'épaisseur d'acier[kN]Résistance Caractéristique à l arrachement Rₐₓ,ₖ[kN]
1.2 mm1.5 - 2.0 mm2.5 - 4 mm
CNA4.0X35S1.71.71.60.6
CNA4.0X50S2.22.22.21

Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Ces valeurs sont données suivant l'ETE-04/0013 et pour des tôles d'épaisseur 1,5 à 4 mm.

Installation

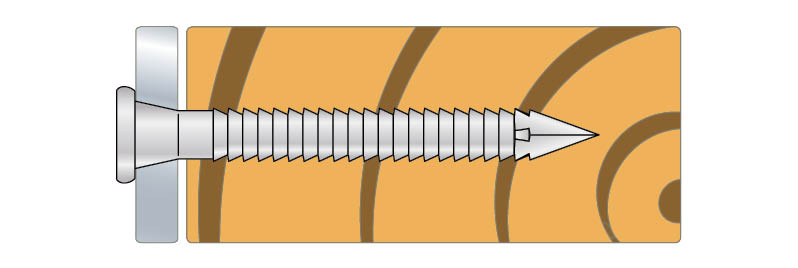

Montage

Mise en oeuvre

N'utilisez que des outils spécifiquement dédiés à l'inox.
