Sabot à ailes intérieures - Inox A4

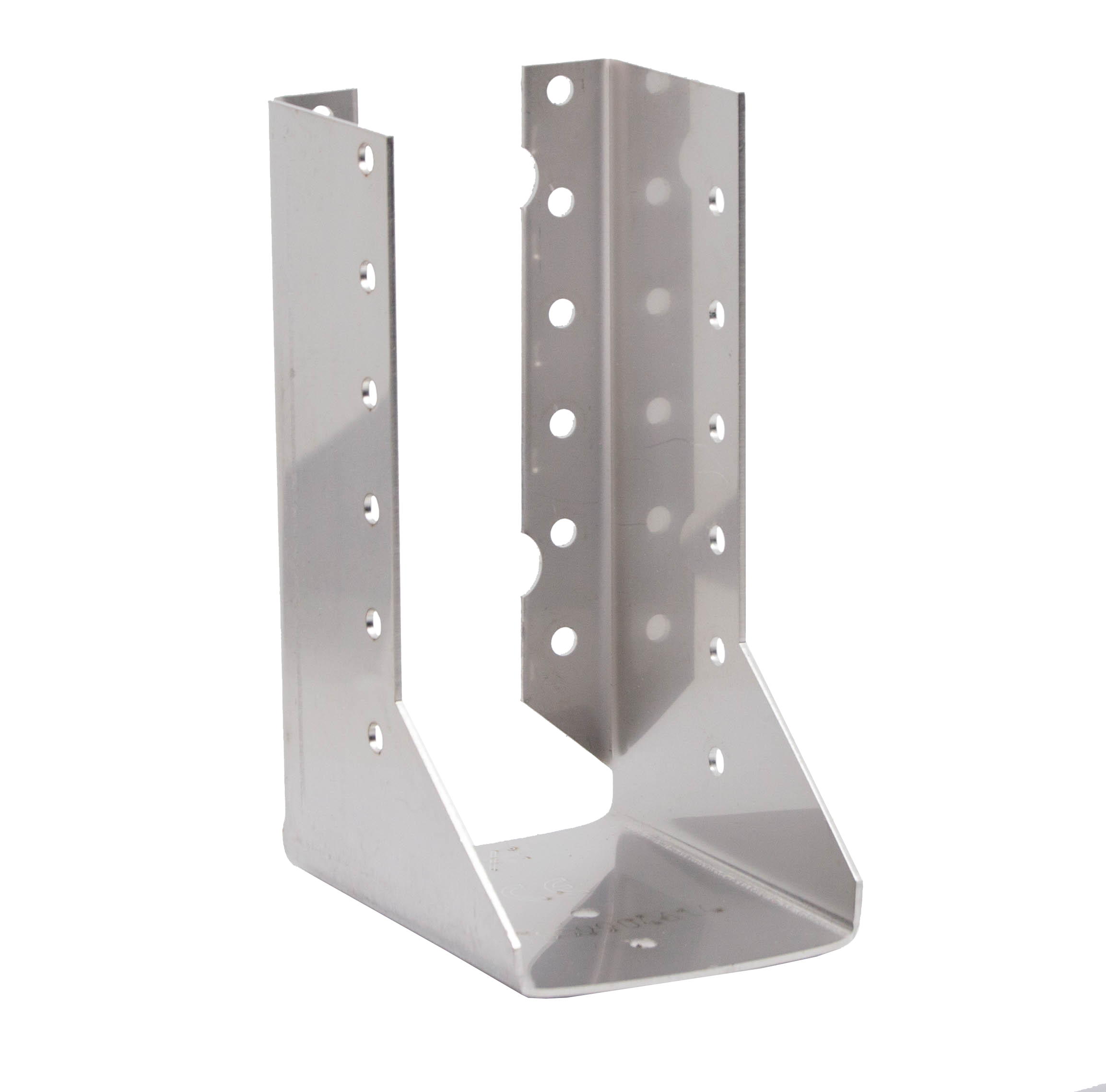

Le sabot à ailes intérieures SAIX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.

Fiche technique

Marquage CE

ETA

Label traçabilité totale

Ailes intérieures

Ambiance corrosive

EPD

Acier inoxydable A4

Classe service 3

Présentation

Images



SAIX ailes entieres_ailes recoupees FR.jpg

Caractéristiques

Matière

Acier inoxydable A4 (316L) suivant NF EN 10088.

Avantages

Grande résistance à la corrosion,
Permet une utilisation en milieu agressif type bord de mer.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

Solives, pannes,
Poutres lisses et montants de bardage,
Butées de chevrons,
Renforcement d'assemblages existants.

Données techniques

Développés et largeurs

Référence	Dimensions des connecteurs
	Autre		Dimensions[mm]
	Avec perçages de pointes uniquement (ailes recoupées)	Avec perçages de tirefonds et pointes (ailes entières)	Développé[mm]
SAIX250/1.5X	38 - 80 mm	-	250
SAIX300/1.5X	38 - 80 mm	-	300
SAIX340/1.5X	38 - 80 mm	-	340
SAIX380/1.5X	38 - 79 mm	80 - 120 mm	380
SAIX440/1.5X	38 - 79 mm	80 - 120 mm	440
SAIX500/1.5X	38 - 79 mm	80 - 120 mm	500

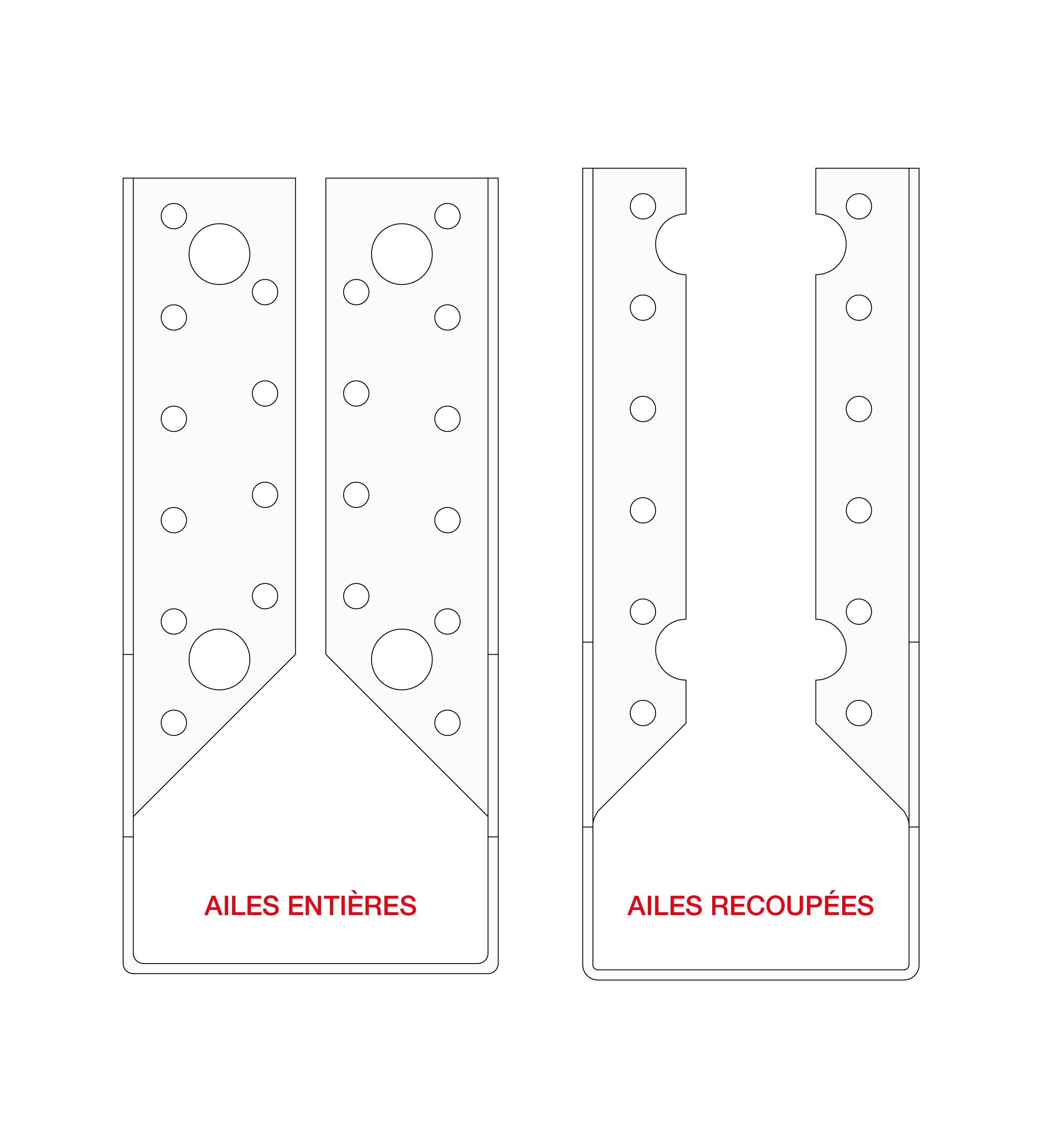

Attention, pour les sabots SAIX à ailes intérieures de largeurs inférieures à 80 mm, les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.

Dimensions

Référence	Dimensions des connecteurs
	Section de bois[mm]				Dimensions[mm]						Perçages sur porteur	Perçages sur porté	Autre
	Hauteur		Largeur		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Rond	Rond	Poids[kg]
	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Ø5[mm]	Ø5[mm]	Poids[kg]
SAIX250/38/1,5	116	159	36	38	38	106	84	18.5	87	1.5	6	7	0.24
SAIX300/38/1,5	146	196	36	38	38	131	84	18.5	87	1.5	10	9	0.29
SAIX250/60/1,5	105	142	58	60	60	95	84	18.5	87	1.5	6	7	0.24
SAIX250/64/1,5	103	140	62	64	64	93	84	18.5	87	1.5	6	7	0.24
SAIX300/64/1,5	133	177	62	64	64	118	84	18.5	87	1.5	10	9	0.29
SAIX340/64/1,5	153	207	62	64	64	138	84	18.5	87	1.5	12	11	0.33
SAIX380/64/1,5	173	237	62	64	64	158	84	18.5	87	1.5	12	11	0.38
SAIX250/70/1,5	100	135	68	70	70	90	84	18.5	87	1.5	6	7	0.24
SAIX300/70/1,5	130	172	68	70	70	115	84	18.5	87	1.5	10	9	0.29
SAIX340/70/1,5	150	202	68	70	70	135	84	18.5	87	1.5	12	11	0.33
SAIX380/70/1.5	170	232	68	70	70	155	84	18.5	87	1.5	12	11	0.38
SAIX440/70/1,5	200	278	68	70	70	185	84	18.5	87	1.5	14	15	0.42
SAIX250/76/1,5	97	130	74	76	76	87	84	18.5	87	1.5	6	7	0.24
SAIX300/76/1,5	127	168	74	76	76	112	84	18.5	87	1.5	10	9	0.29
SAIX340/76/1,5	147	198	74	76	76	132	84	18.5	87	1.5	12	11	0.33
SAIX380/76/1,5	167	228	74	76	76	152	84	18.5	87	1.5	12	11	0.38
SAIX440/76/1,5	197	273	74	76	76	182	84	18.5	87	1.5	14	15	0.42
SAIX250/80/1,5	95	128	78	80	80	85	84	18.5	87	1.5	6	7	0.24
SAIX300/80/1,5	125	165	78	80	80	110	84	18.5	87	1.5	10	9	0.29
SAIX340/80/1,5	145	195	78	80	80	130	84	18.5	87	1.5	12	11	0.33
SAIX380/80/1,5	165	225	78	80	80	150	84	41.5	87	1.5	22	12	0.38
SAIX440/80/1,5	195	270	78	80	80	180	84	41.5	87	1.5	28	15	0.42
SAIX500/80/1,5	225	315	78	80	80	210	84	41.5	87	1.5	34	18	0.49
SAIX380/90/1.5	160	218	88	90	90	145	84	41.5	87	1.5	22	12	0.38
SAIX440/90/1.5	190	262	88	90	90	175	84	41.5	87	1.5	28	15	0.55
SAIX500/90/1,5	220	308	88	90	90	205	84	41.5	87	1.5	34	18	0.49
SAIX380/92/1,5	159	216	90	92	92	144	84	41.5	87	1.5	22	12	0.38
SAIX380/100/1,5	155	210	98	100	100	140	84	41.5	87	1.5	22	12	0.38
SAIX440/100/1,5	185	255	98	100	100	170	84	41.5	87	1.5	28	15	0.42
SAIX500/100/1,5	215	300	98	100	100	200	84	41.5	87	1.5	34	18	0.49
SAIX380/120/1,5	145	195	118	120	120	130	84	41.5	87	1.5	22	12	0.38
SAIX440/120/1,5	175	240	118	120	120	160	84	41.5	87	1.5	28	15	0.42
SAIX500/120/1,5	205	285	118	120	120	190	84	41.5	87	1.5	34	18	0.49

Valeurs Caractéristiques - Solive sur poutre - Clouage total

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Bois sur bois - Clouage total
	Fixations		Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur	Porté	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Qté	Qté	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
SAIX250/38/1,5	6.0	7	5.2	-	2.9	-	0.8	-	1.8	-
SAIX300/38/1,5	10.0	9	8.9	-	6.5	-	2.1	-	3.1	-
SAIX250/60/1,5	6.0	7	4.5	6.9	2.9	4.5	0.8	1.1	1.8	2.9
SAIX250/64/1,5	6.0	7	4.3	6.7	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/64/1,5	10.0	9	7.6	11.6	6.5	10	2.2	2.9	3.1	4.9
SAIX340/64/1,5	12.0	11	9.9	15	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/64/1,5	12.0	11	11.9	17.7	8.7	13.4	2.4	3.2	3.7	5.9
SAIX250/70/1,5	6.0	7	4.1	6.3	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/70/1,5	10.0	9	7.3	11.2	6.5	10	2.2	2.9	3.1	4.9
SAIX340/70/1,5	12.0	11	9.6	14.6	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/70/1.5	12.0	11	11.6	17.3	8.7	13.4	2.4	3.2	3.7	5.9
SAIX440/70/1,5	14.0	15	15.1	22.1	11.2	17	2.8	3.7	4.3	6.9
SAIX250/76/1,5	6.0	7	3.9	6	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/76/1,5	10.0	9	7	10.7	6.5	10	2.2	2.9	3.1	4.9
SAIX340/76/1,5	12.0	11	9.3	14.1	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/76/1,5	12.0	11	11.4	16.9	8.7	13.4	2.4	3.2	3.7	5.9
SAIX440/76/1,5	14.0	15	14.8	21.8	11.2	17	2.8	3.7	4.3	6.9
SAIX250/80/1,5	6.0	7	3.7	5.8	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/80/1,5	10.0	9	6.8	10.4	6.5	10	2.2	2.9	3.1	4.9
SAIX340/80/1,5	12.0	11	9	13.8	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/80/1,5	22.0	12	20	30	15.6	24	3.9	5.1	6.7	10.8
SAIX440/80/1,5	28.0	15	27.7	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAIX500/80/1,5	34.0	18	33.5	44.3	30.2	39.9	6.6	9.2	10.4	16.7
SAIX380/90/1.5	22.0	12	19.1	28.8	15.6	24	3.9	5.2	6.7	10.8
SAIX440/90/1.5	28.0	15	26.7	37.7	22.9	33.2	5.6	7.3	8.6	13.7
SAIX500/90/1,5	34.0	18	33.5	44.3	30.2	39.9	7.1	9.6	10.4	16.7
SAIX380/92/1,5	22.0	12	18.9	28.5	15.6	24	3.9	5.2	6.7	10.8
SAIX380/100/1,5	22.0	12	18.1	27.4	15.6	24	3.9	5.2	6.7	10.8
SAIX440/100/1,5	28.0	15	25.7	37.7	22.9	33.2	5.6	7.4	8.6	13.7
SAIX500/100/1,5	34.0	18	33.5	44.3	30.2	39.9	7.3	9.6	10.4	16.7
SAIX380/120/1,5	22.0	12	16	24.6	15.6	24	3.9	5.2	6.7	10.8
SAIX440/120/1,5	28.0	15	23.4	35.5	22.9	33.2	5.6	7.4	8.6	13.7
SAIX500/120/1,5	34.0	18	31.7	44.3	30.2	39.9	7.4	9.7	10.4	16.7

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caracteristiques - Bois sur bois - Clouage partiel
	Fixations		Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur	Porté	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Qté	Qté	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
SAIX380/80/1,5	12.0	6.0	11.8	17.5	8.7	13.3	3.1	4.7	3.7	5.9
SAIX440/80/1,5	14.0	8.0	15.2	22.2	11	16.8	4	6	4.3	6.9
SAIX500/80/1,5	18.0	10.0	20.1	26.6	16.8	22.2	4.9	7.2	5.5	8.8
SAIX380/90/1.5	12.0	6.0	11.3	16.9	8.7	13.3	3.2	4.9	3.7	5.9
SAIX440/90/1.5	14.0	8.0	14.8	21.7	11	16.8	4.2	6.3	4.3	6.9
SAIX500/90/1,5	18.0	10.0	20.1	26.6	16.8	22.2	5.1	7.6	5.5	8.8
SAIX380/92/1,5	12.0	6.0	11.2	16.7	8.7	13.3	3.2	4.9	3.7	5.9
SAIX380/100/1,5	12.0	6.0	10.8	16.2	8.7	13.3	3.3	5	3.7	5.9
SAIX440/100/1,5	14.0	8.0	14.2	21.1	11	16.8	4.3	6.5	4.3	6.9
SAIX500/100/1,5	18.0	10.0	20	26.6	16.8	22.2	5.2	7.9	5.5	8.8
SAIX380/120/1,5	12.0	6.0	9.6	14.7	8.7	13.3	3.4	5.3	3.7	5.9
SAIX440/120/1,5	14.0	8.0	13.2	19.7	11	16.8	4.5	6.8	4.3	6.9
SAIX500/120/1,5	18.0	10.0	18.8	26.6	16.8	22.2	5.5	8.3	5.5	8.8

Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.

Installation

Montage

Fixations

ATTENTION : l'utilisation de fixations inox est obligatoire avec les sabots inox. L'utilisation de matériaux différents entraine une corrosion prématurée de l'inox.

Sur porté :

Pointes annelées CNA4.0 x 50S,
Pointes annelées CNA4.0 x 35S pour les épaisseurs inférieures à 64 mm,
Vis inox CSAS Ø5.0 x 40 mm,
Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.

Sur porteur :
Support bois :

Pointes annelées CNA4,0 x 50S,
Pointes annelées CNA4,0 x 35S pour les épaisseurs inférieures à 64 mm,
Vis inox CSAS Ø 5.0 x 40 mm,
Vis inox CSAS Ø 5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.

Installation

Sur Bois :

Tracer l’emplacement de la poutre portée sur le porteur.

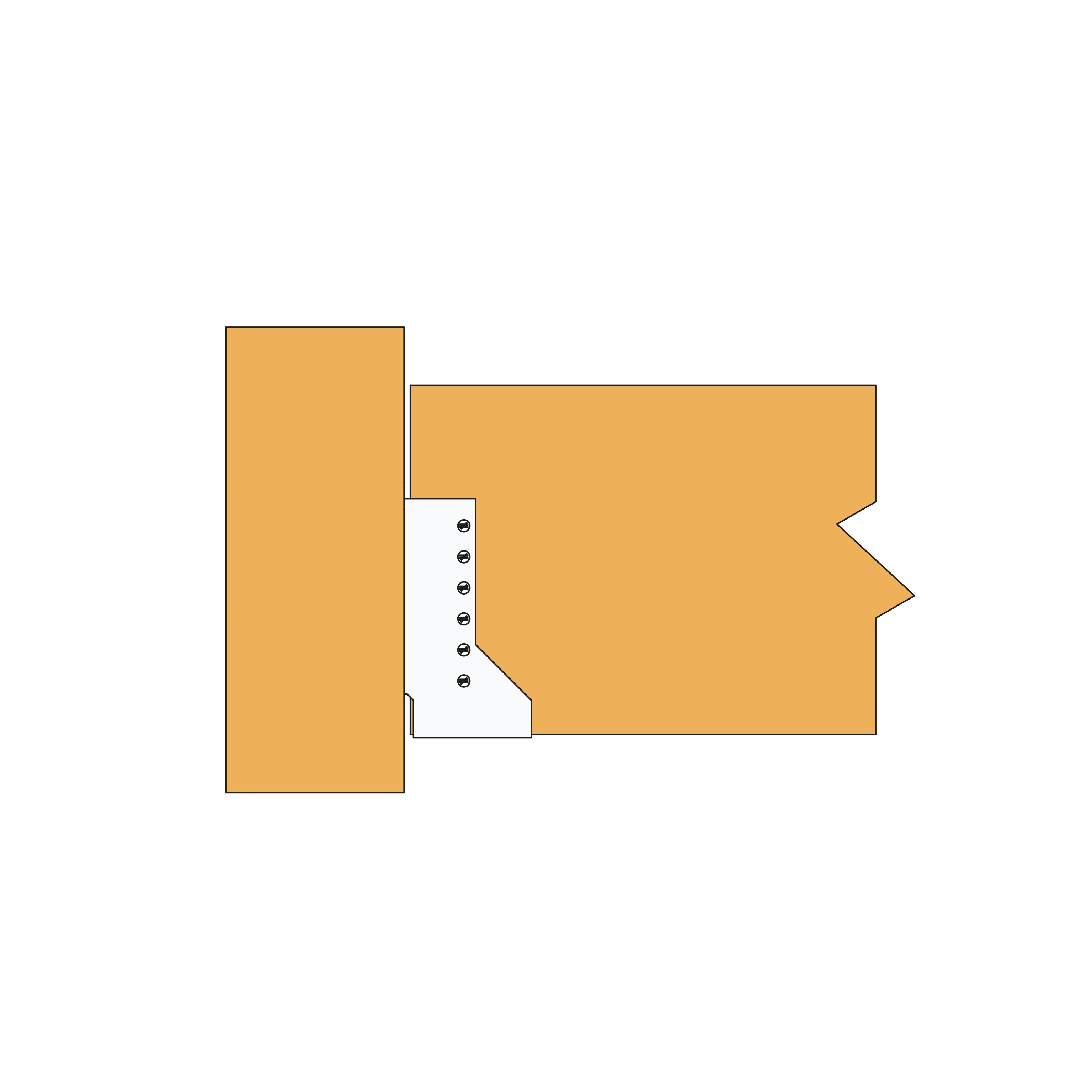

Présenter le sabot et préfixer les ailes de chaque côté.
Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
Finaliser la fixation sur chaque aile.

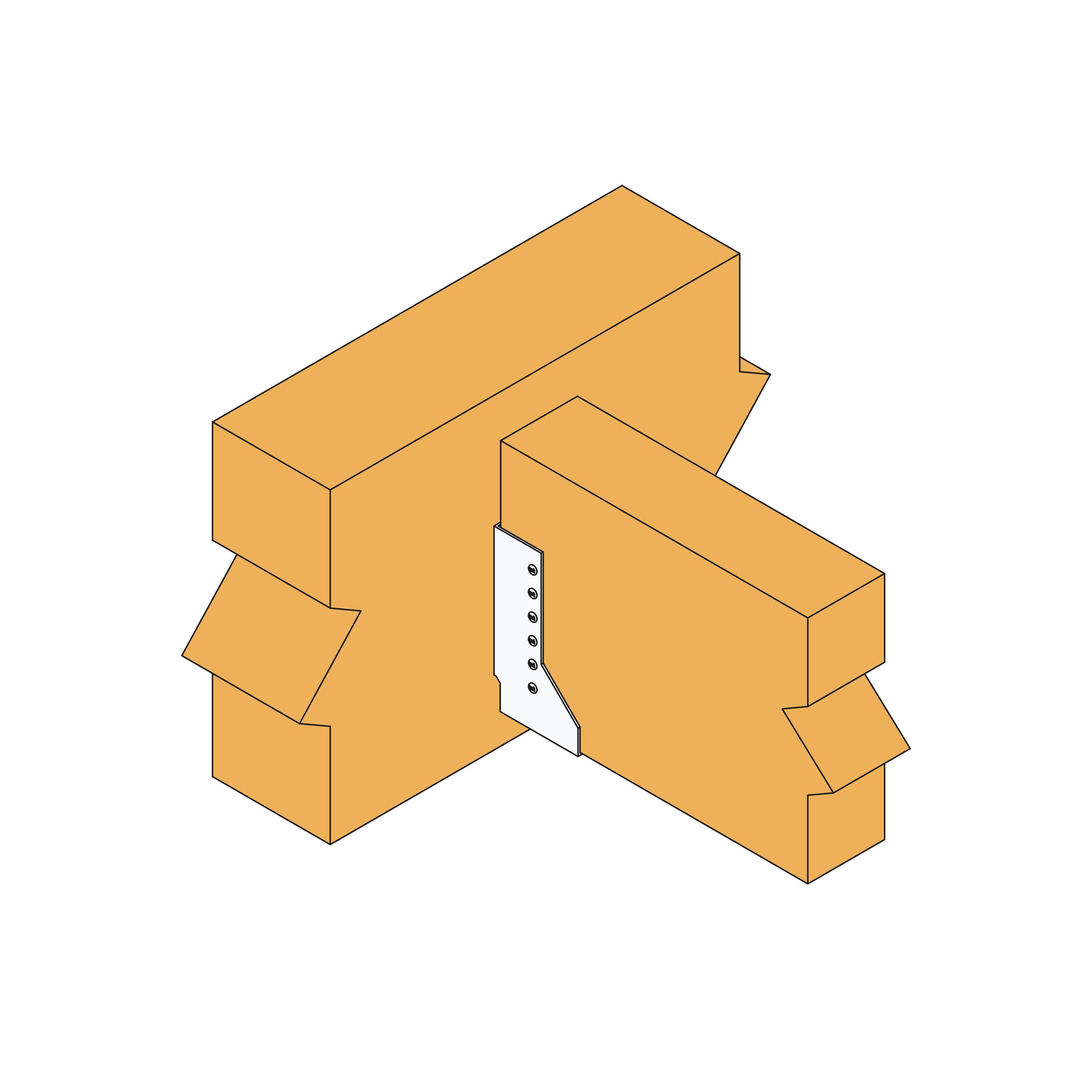

Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

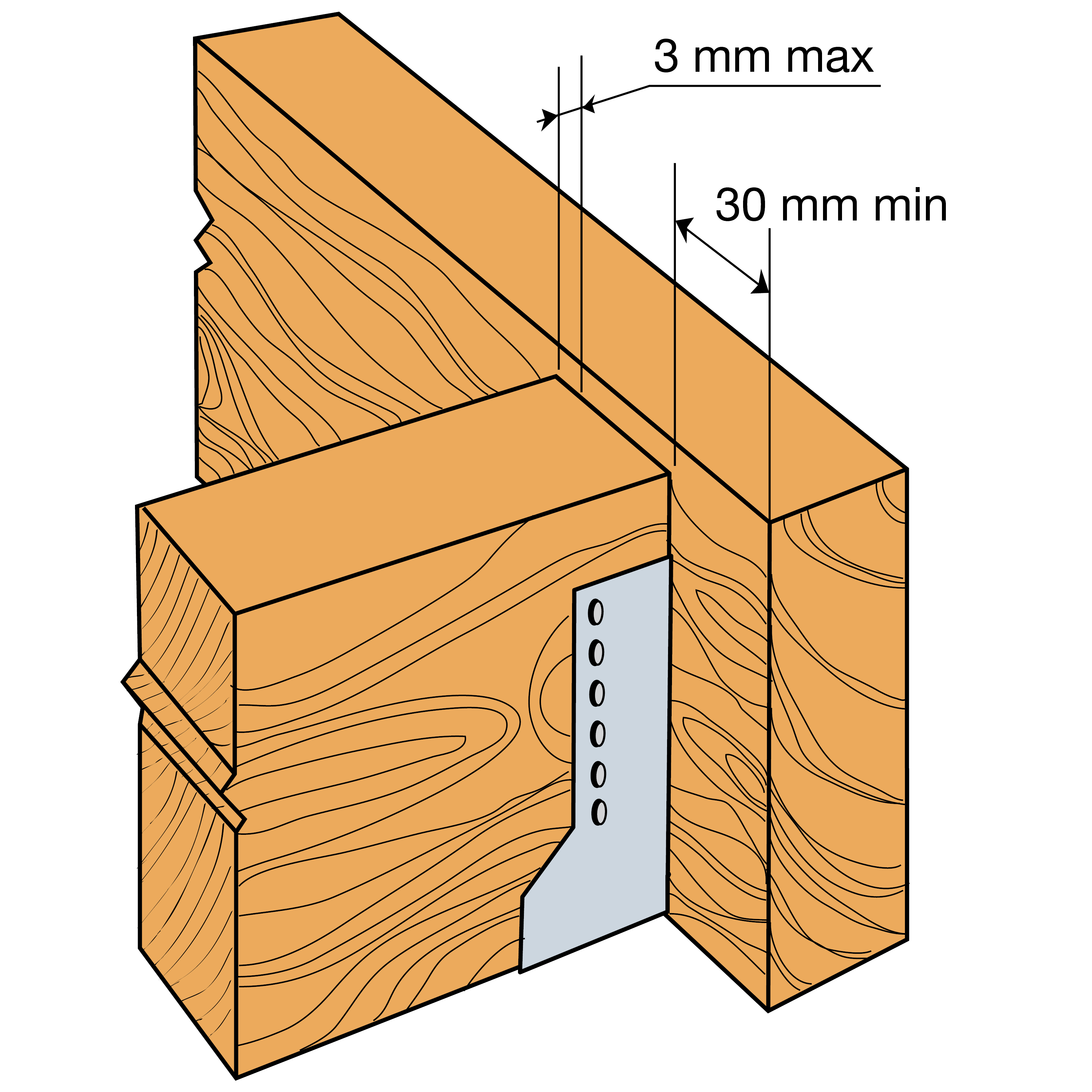

Assemblage bois massif sur solive bois

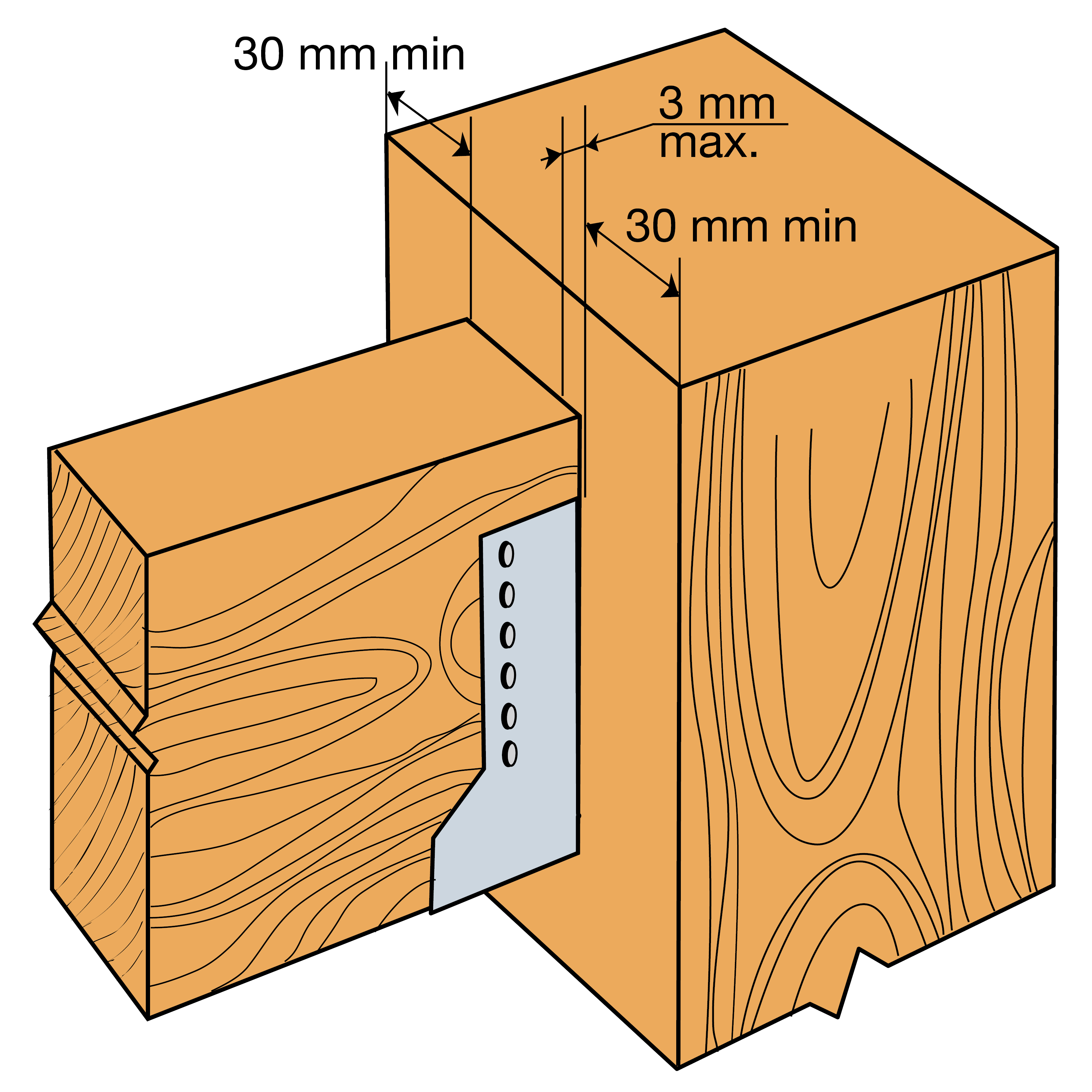

Assemblage bois massif sur poteau bois

Notes techniques

Le Saviez-Vous ?

L’usage du terme inoxydable est impropre. Un acier inoxydable peut être altéré par la corrosion (apparition de rouille). Il est impératif de mettre en corrélation classe de corrosivité et type d’inox.Notamment, l’inox n’est pas adapté aux milieux chlorés tels les piscines couvertes. Assurez-vous de la ventilation de la structure et contactez le Service Technique pour de plus amples informations.
