ABR

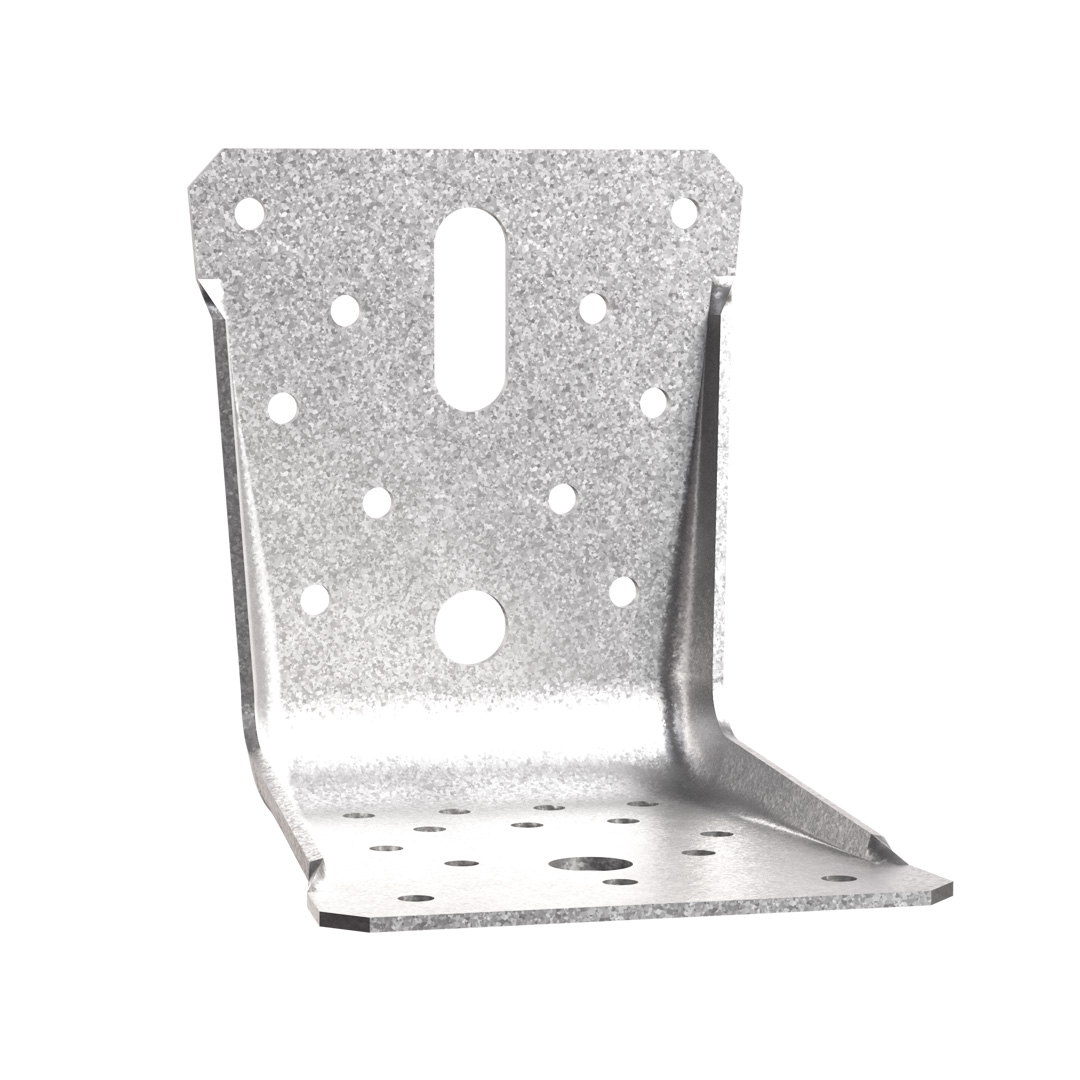

Equerre renforcée (9015 100)

Les équerres renforcées ABR100 et ABR9015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2 mm

Avantages

  • Haute rigidité
  • Connexion sur béton possible avec un seul ancrage

Application

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

  • Fixation de fermettes, lisses et montants de bardage
  • Fixation de préau, carport ouvert
  • Ancrages de chevrons, consoles, chevêtres

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A [mm] Perçages Aile B [mm]
A B C t Ø5 Ø12 Ø13 Ø12x32 Ø5 Ø12 Ø13
ABR9015 89 89 60 1.5 10 - 1 - 10 - 1
ABR100 100 100 90 2 10 1 - 1 14 1 -

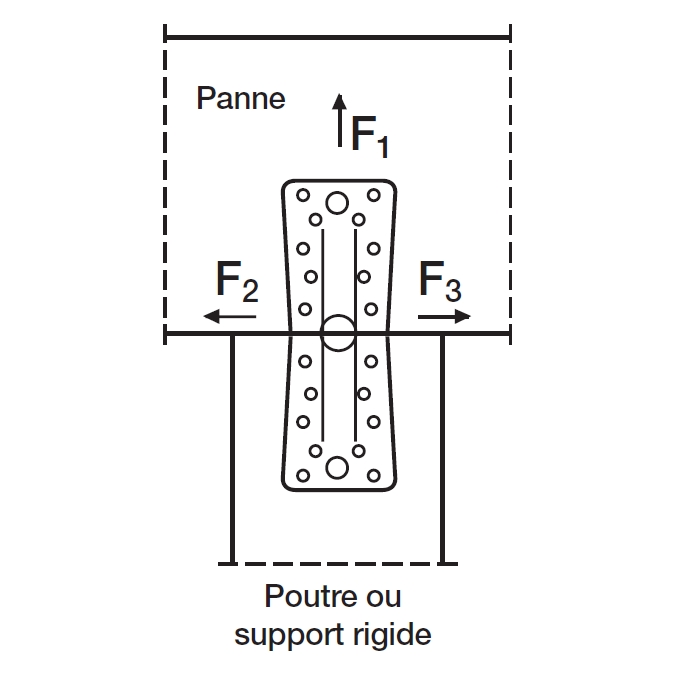

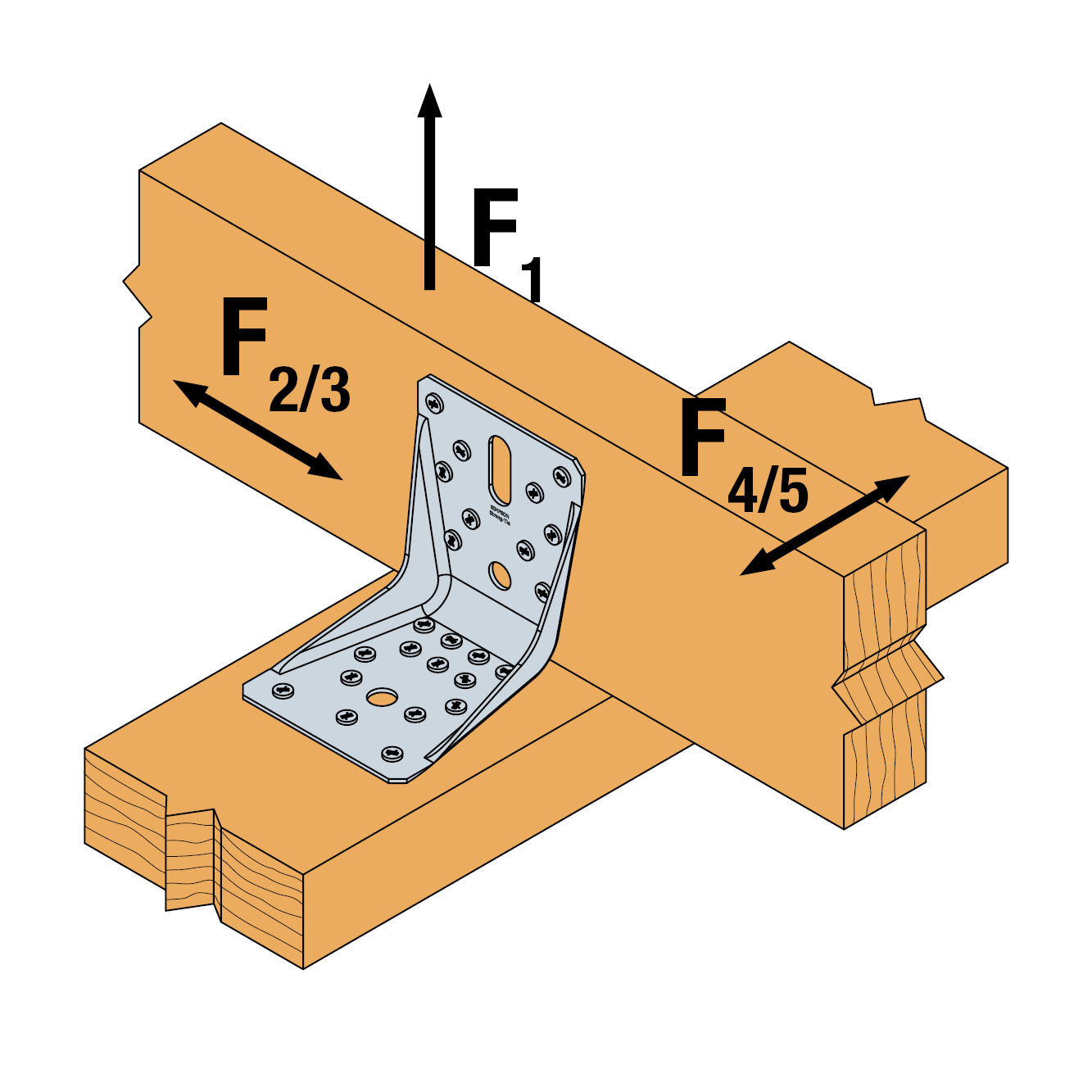

Valeurs Caractéristiques - Connexion poutre sur poutre bois C24 - 2 équerres

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k(1)
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40
ABR9015 8 10 3.45 4.1 5.4 6.6 13.2 6.3 7.1 8 9.6 10.5 - - - - 5 /kmod^0,4
ABR100 10 14 9.7 11.7 15.7 19.7 min (26,7/kmod^0,2 ; 27 /kmod) 9.6 12.8 14.2 16.7 20.3 2.4 4.2 5.1 5.1 5.1

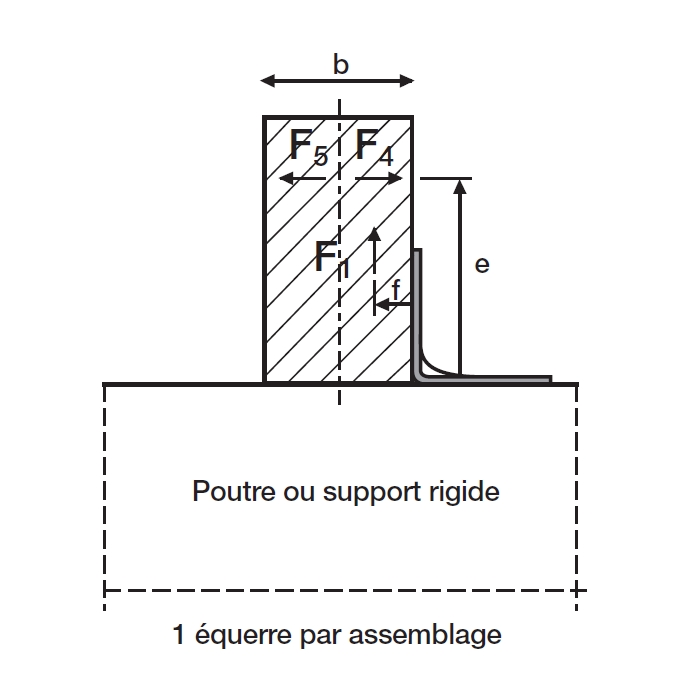

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

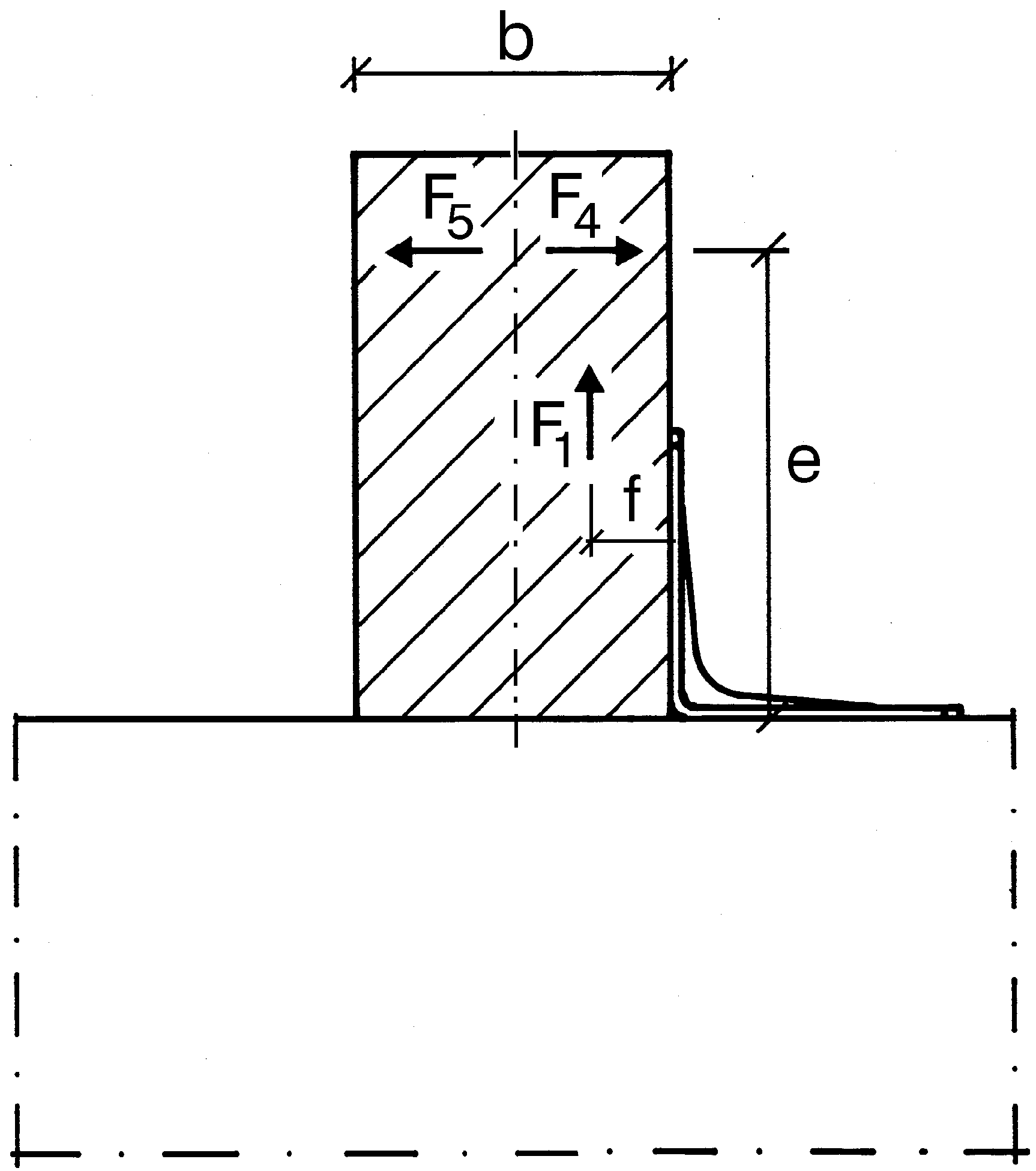

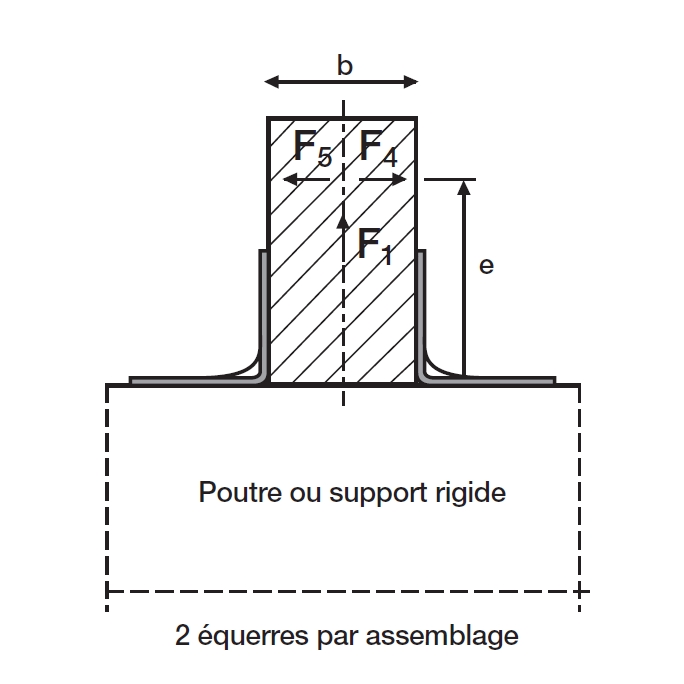

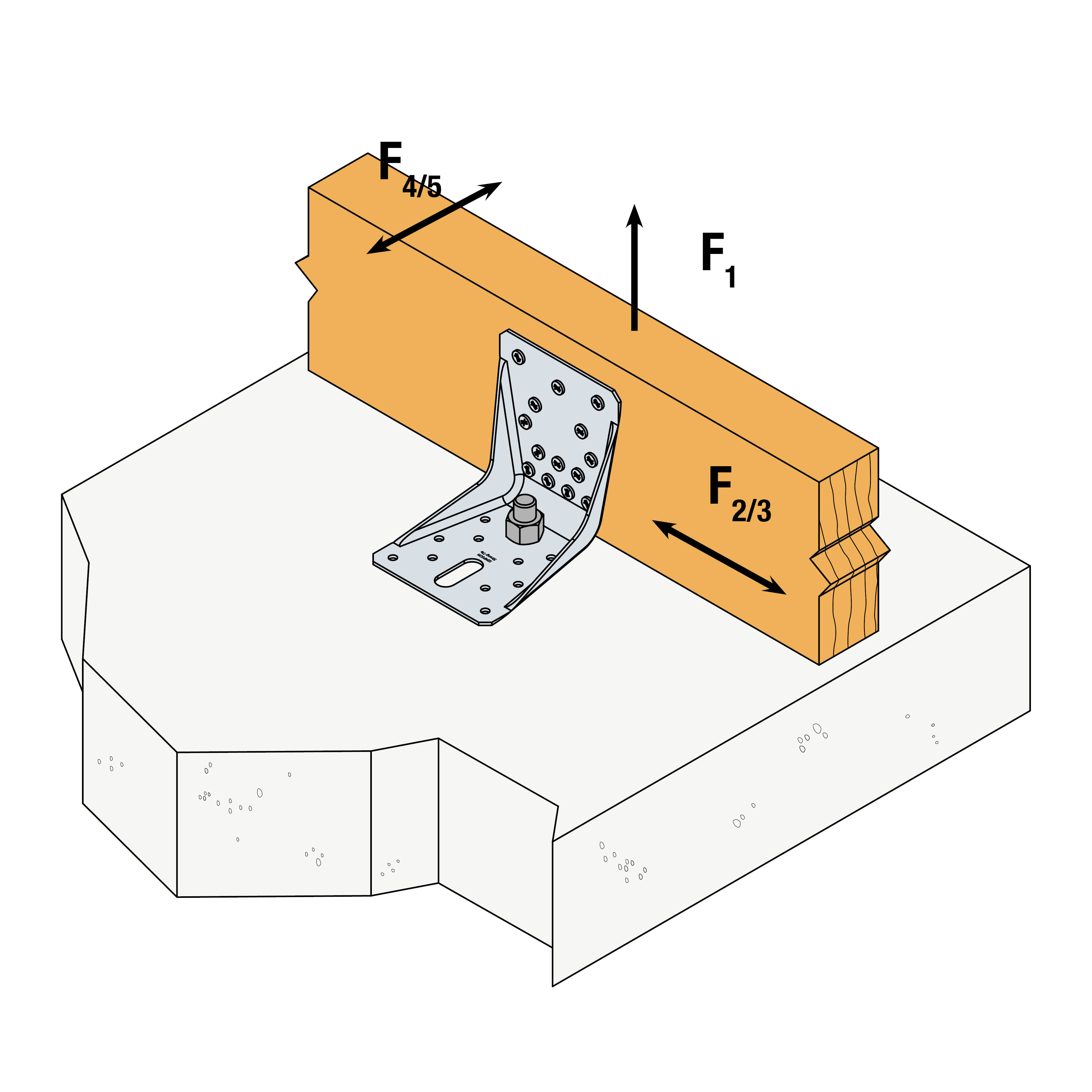

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k
Qté Type Qté Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40
ABR100 1 Ø10 10 CNA* min (20,6; 21,6 /kmod) min (26,6; 21,6 /kmod) 8.7 10.9 10.4

Vérification
Pour la combinaison d'efforts la formule suivante doit être vérifiée :

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres

Références Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k** R2.k = R3.k
Qté Type Qté Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR100 1 Ø10 10 CNA* 20.6 24 8.7 10.9

*Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé

Referez vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

En cas de charges combinées, la formule suivante s'applique :

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

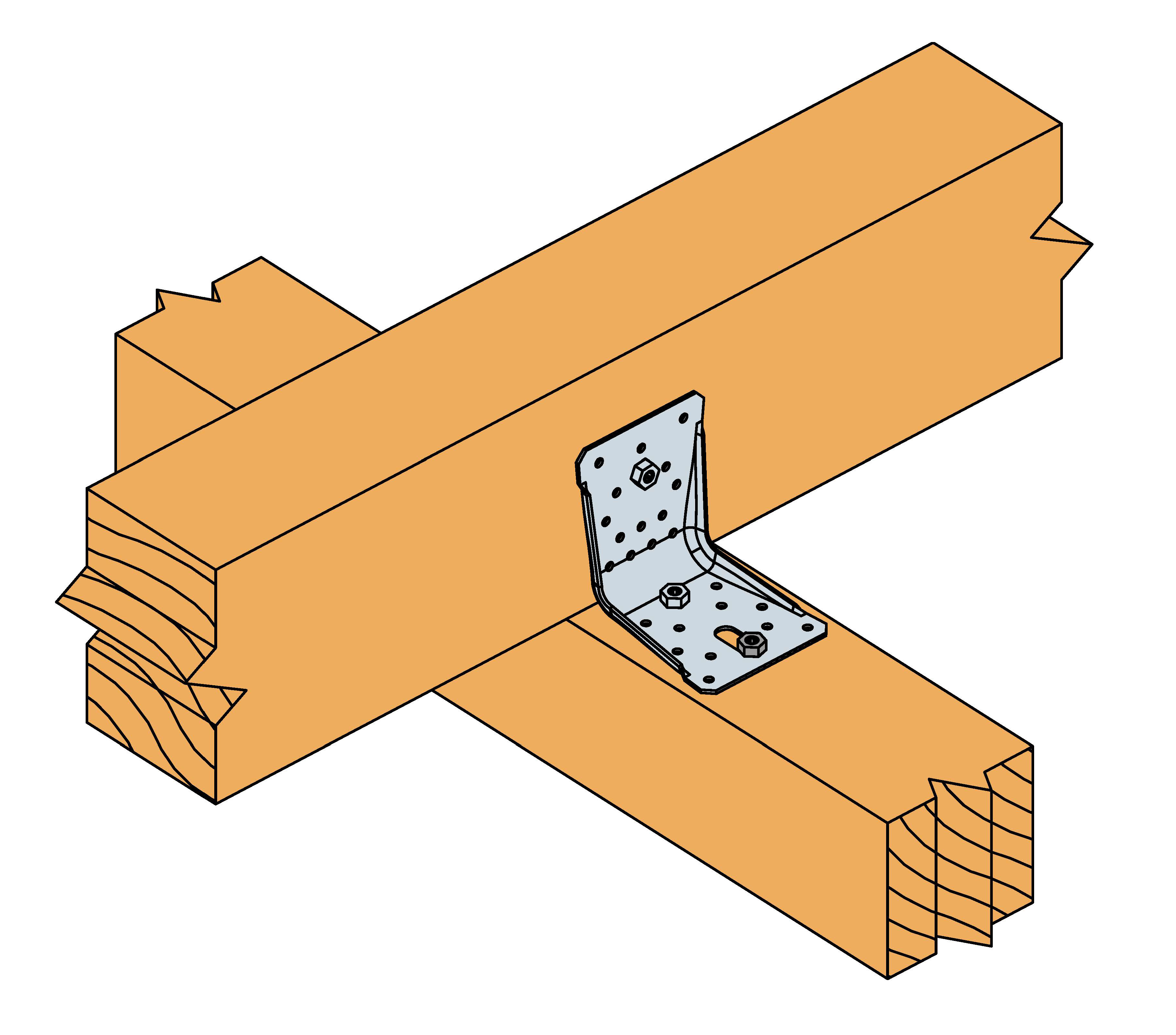

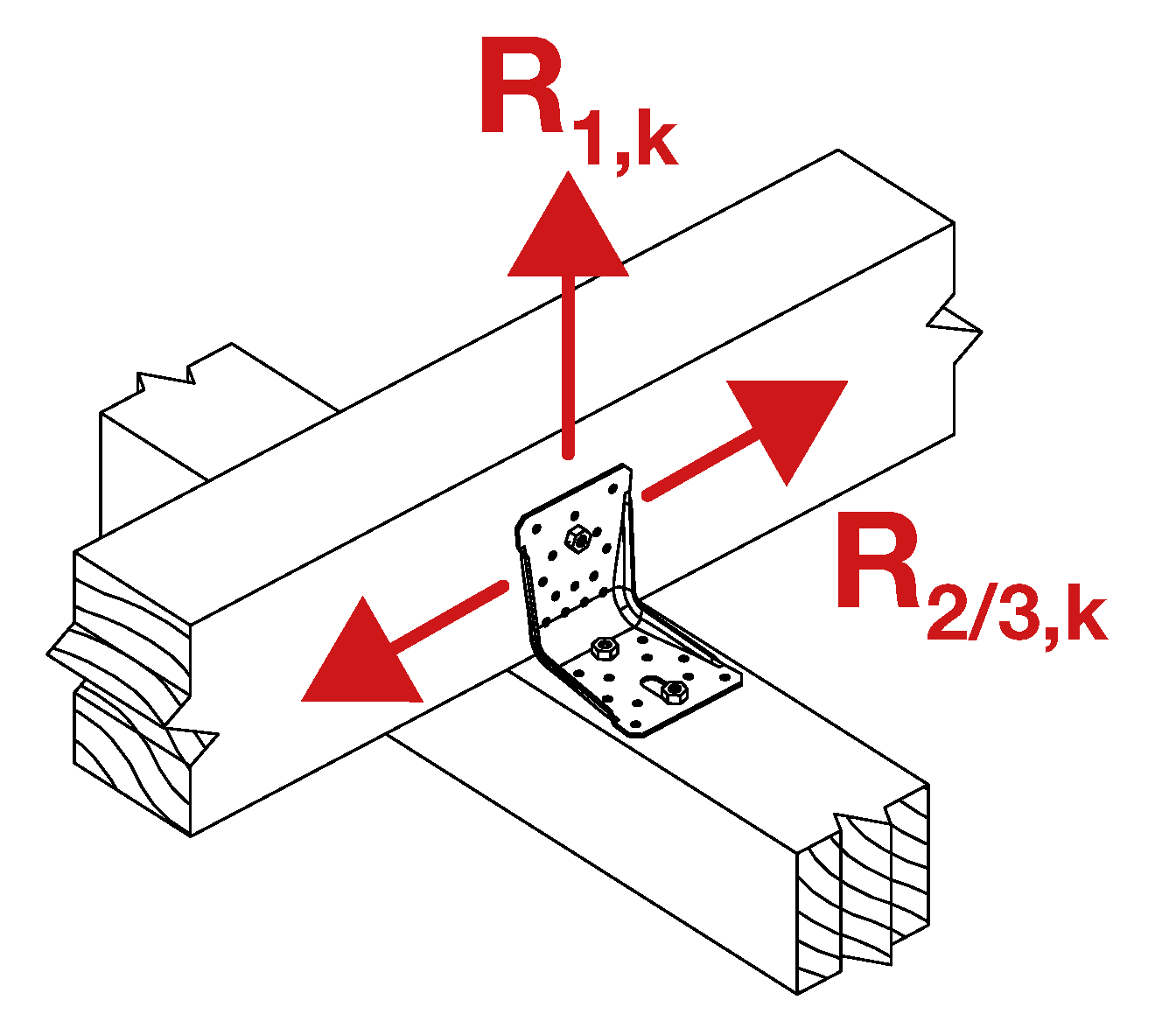

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres

Références Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x40 SSH10x40
ABR100 2 SSH 1 SSH 5.2 2.7

Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 équerres

Références Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x40 SSH10x40
ABR100 1 Ø10 1 SSH 5.7 4.1

* Voir la gamme d'ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords.

Installation

Montage

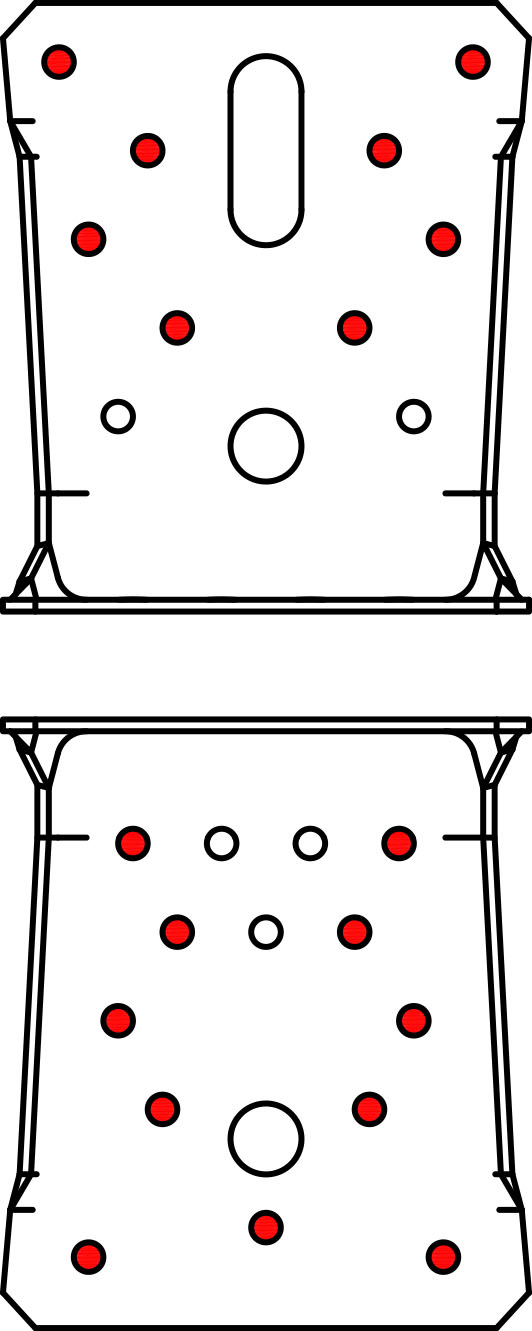

Fixations

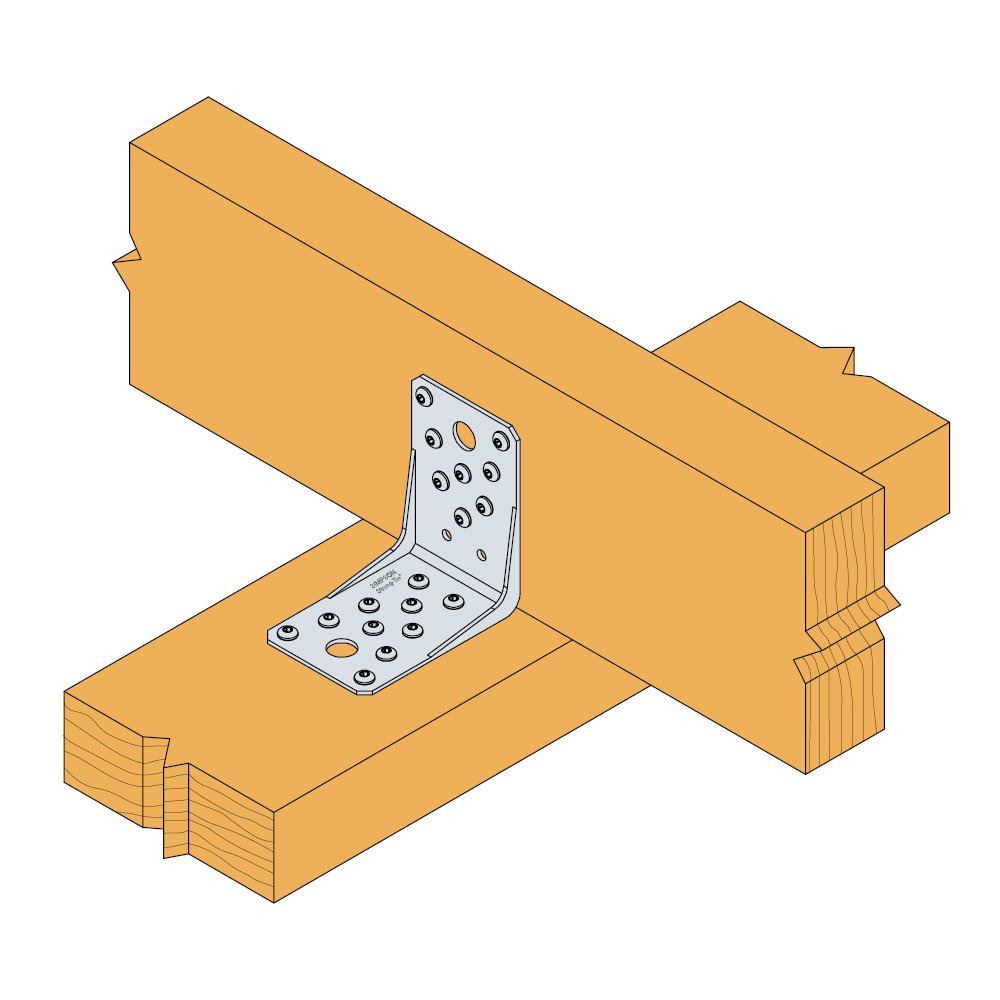

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Boulons
  • Tirefonds
  • SSH Ø 10.0 x 40 mm (ABR100)

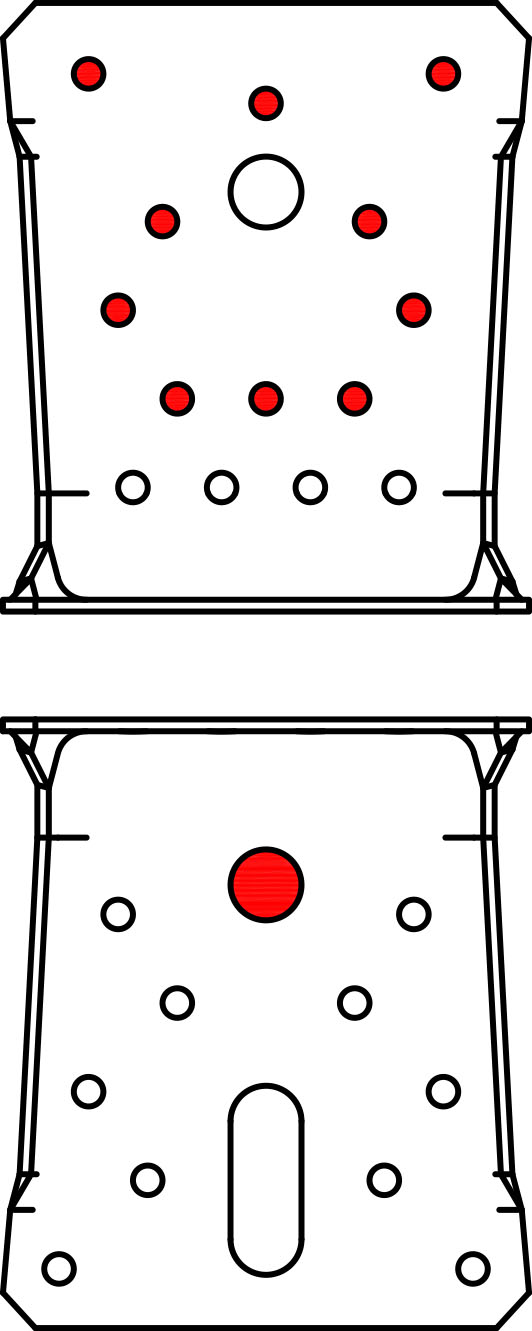

Sur béton :
Support béton :

  • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 ou LMAS M12-150/35

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130

Sur acier :

  • Boulons

Installation

  1. Approcher l’élément à fixer du support
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi
