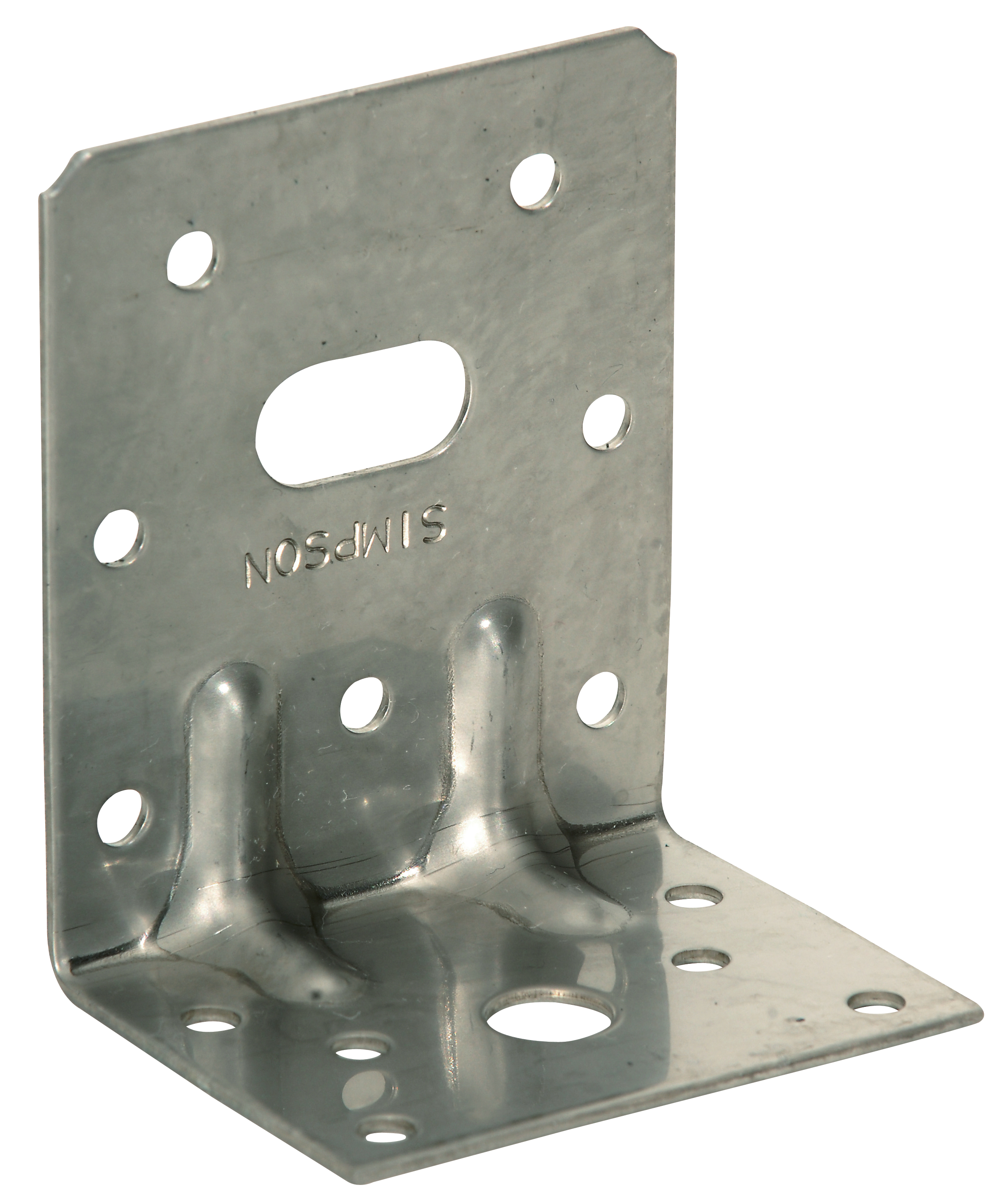

E5IX
Equerre structurelle - Inox A4
L'équerre inox E5IX est préconisée pour une utilisation dans des ambiances agressives.
Marquage CE
ETA
Label traçabilité totale
Classe service 3
EPD
Acier inoxydable A4
Ambiance corrosive
Présentation
Images
Connexion bois sur bois
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des connecteurs | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Perçages Aile A[mm] | Perçages Aile B[mm] | Autre | ||||||
| A[mm] | B[mm] | C[mm] | Ep.[mm] | Rond | Oblong | Rond | Poids[kg] | ||
| Ø5[mm] | Ø11x22 | Ø5[mm] | Ø11[mm] | ||||||
| E5IX/1.5/1122/11 | 76.5 | 49.5 | 65 | 1.5 | 7 | 1 | 6 | 1 | 0.09 |
Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
| Référence | Capacité de l’équerre | |||||
|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | ||||||
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres[kN] | |||||
| Aile A | Aile B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | |||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E5IX/1.5/1122/11 | 7 | 6 | 6.1 | 8.6 | 9.8 | 13 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques - Connexion bois sur support rigide - 2 équerres
| Référence | Capacité de l’équerre | |||||||
|---|---|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Connexion bois sur support rigide | ||||||||
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres[kN] | |||||||
| Aile A | Aile B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E5IX/1.5/1122/11 | 6.6 | 6.6 | 6.6 | 5.8 | 6.7 | 9.9 | SSH A4 | SSH A4 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
Dimensions
| Référence | Capacité de l’équerre | ||||
|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres | |||||
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres[kN] | ||||
| Aile A | Aile B | SSH 10x40 A4 | |||
| Quantité | Type | Quantité | Type | R₁,ₖ | |
| E5IX/1.5/1122/11 | 7.0 | CNA | 1.0 | Ø10 | 6.6 |

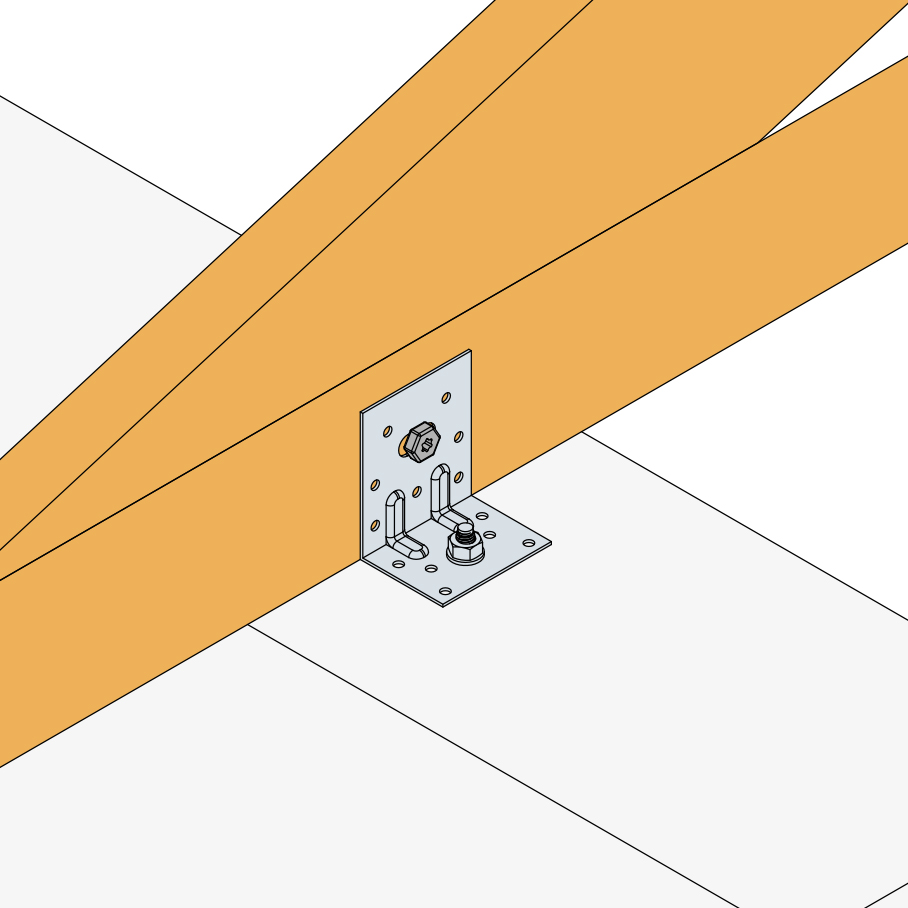

Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 équerres
Dimensions
| Référence | Capacité de l’équerre | ||||
|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 équerres | |||||
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres[kN] | ||||
| Aile A | Aile B | R₁,ₖ | |||
| Qté | Type | Qté | Type | SSH10x40A4 | |
| E5IX/1.5/1122/11 | 1.0 | SSH A4 | 1.0 | Ø10 | 5 |
Voir la gamme d'ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage typiques sont FM753, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords.
Installation
Montage
Connexion bois sur bois
