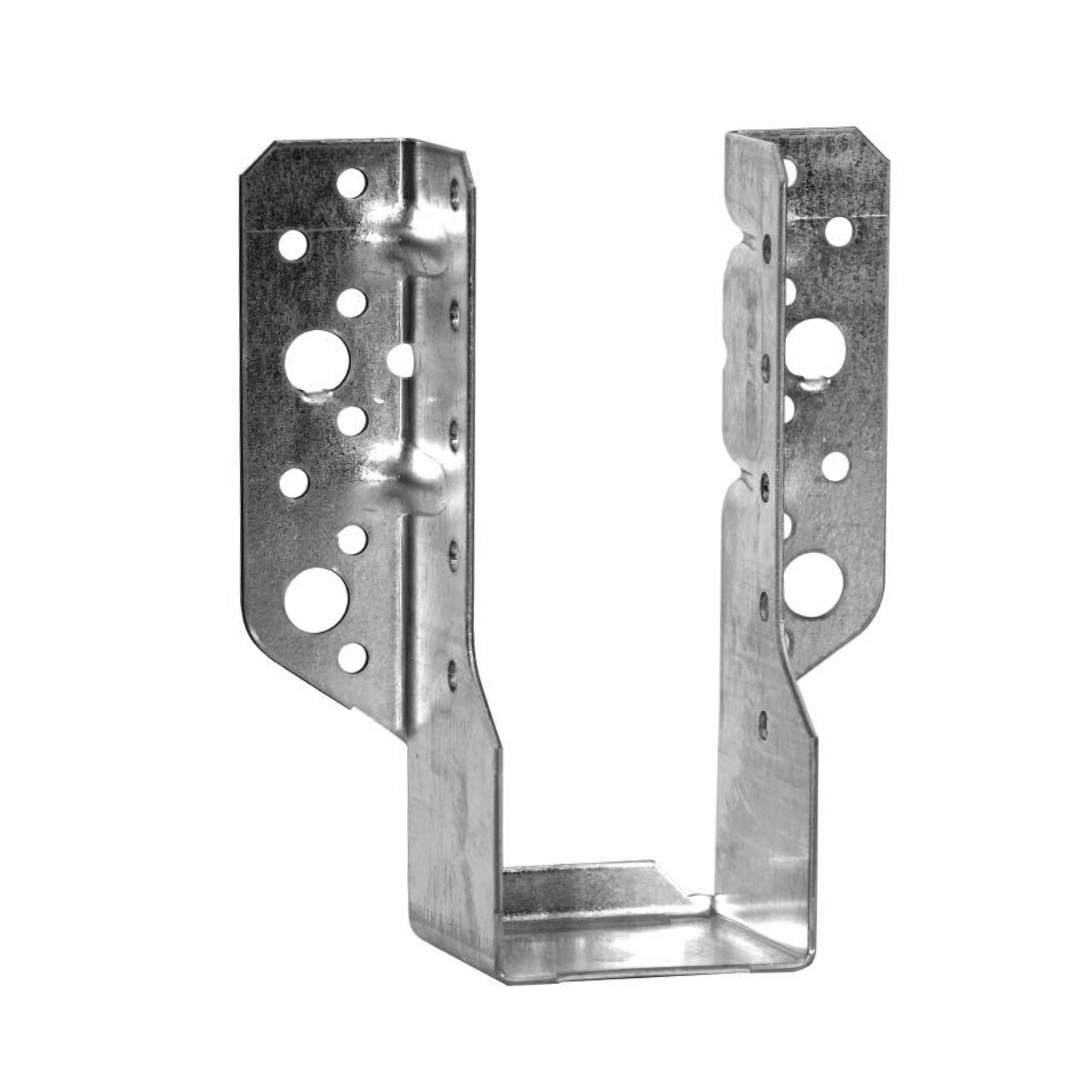

SBE

Sabot à ailes extérieures

Le sabot à ailes extérieures SBE permet une reprise de charge semblable au modèle en 2 mm d‘épaisseur. C'est un sabot optimisé pour une installation plus rapide : il permet 20% de clouage en moins par rapport au SAE.

Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN10346,
  • Epaisseur : 1,5 mm.

Avantages

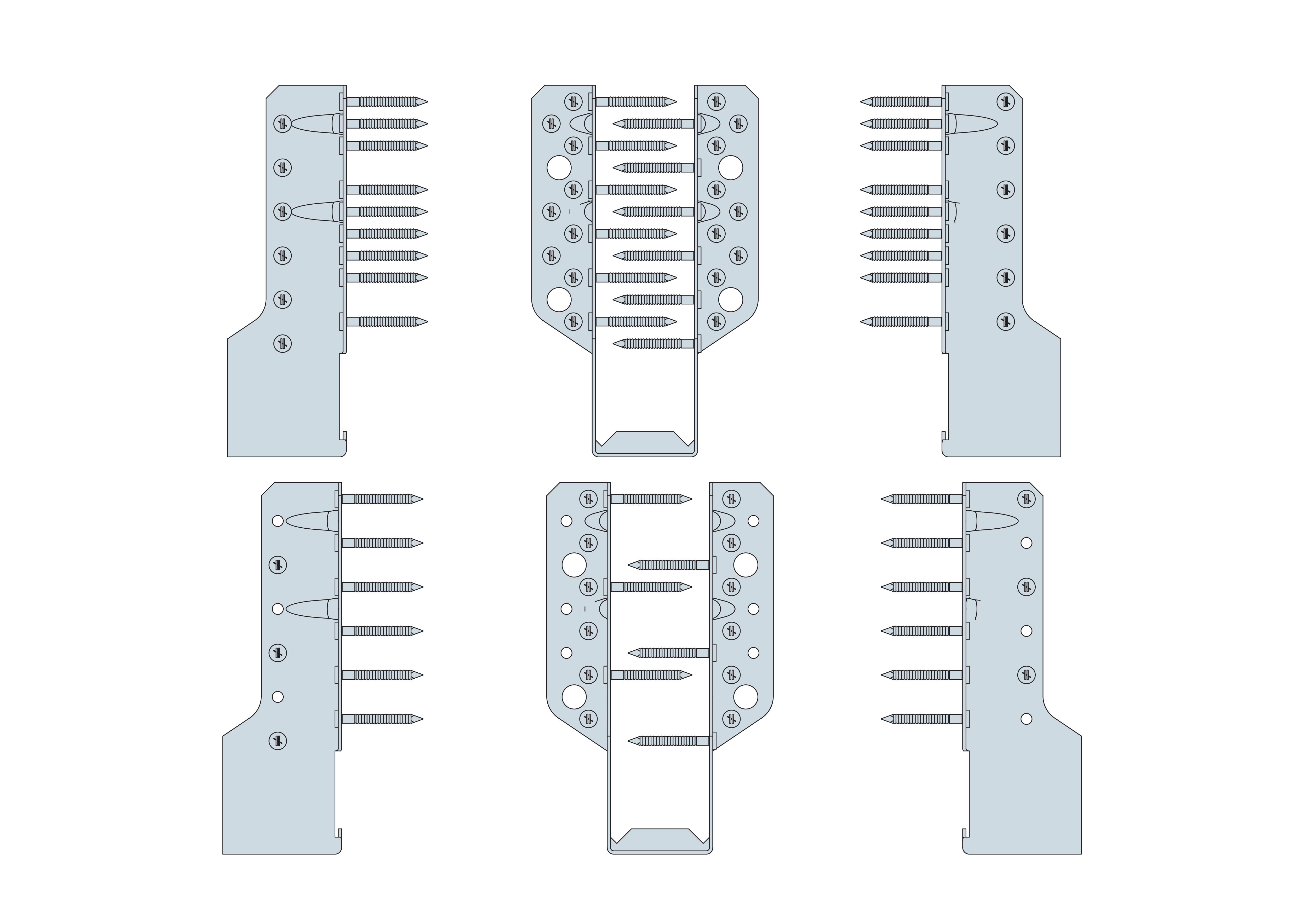

  • Sabot optimisé pour une installation plus rapide : 20% de clouage en moins par rapport au SAE,
  • Speed-Prong pour une installation plus aisée sur support bois,
  • Epaisseur plus faible sans perte de résistance.

Application

Support

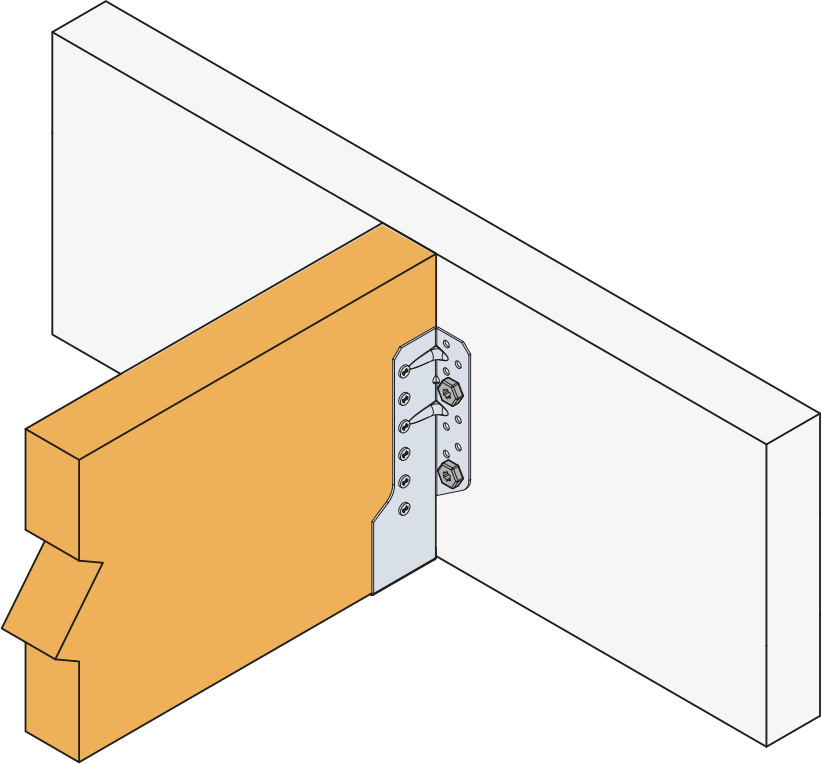

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d'assemblages existants, ...

Données techniques

Dimensions

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø11 Ø5
Min. Max.
SBE32/99 32 112 149 32 99 55 30 54 1.5 12 2 6
SBE32/114 32 127 171 32 114 55 30 54 1.5 12 2 8
SBE38/96 38 109 144 38 96 55 30 54 1.5 12 2 6
SBE38/111 38 124 167 38 111 55 30 54 1.5 12 2 8
SBE38/141 38 154 212 38 141 55 30 54 1.5 14 2 10
SBE38/171 38 184 257 38 171 55 30 54 1.5 18 4 12
SBE40/110 40 123 165 40 110 55 30 54 1.5 12 2 8
SBE40/140 40 153 210 40 140 55 30 54 1.5 14 2 10
SBE45/93 45 105 139 45 92.5 55 30 54 1.5 12 2 6
SBE45/108 45 120 162 45 107.5 55 30 54 1.5 12 2 8
SBE45/138 45 150 207 45 137.5 55 30 54 1.5 14 2 10
SBE45/168 45 180 252 45 167.5 55 30 54 1.5 18 4 12
SBE48/91 48 104 137 48 91 55 30 54 1.5 12 2 6
SBE48/106 48 119 159 48 106 55 30 54 1.5 12 2 8
SBE48/136 48 149 204 48 136 55 30 54 1.5 14 2 10
SBE48/166 48 179 249 48 166 55 30 54 1.5 18 4 12
SBE51/90 51 102 135 51 89.5 55 30 54 1.5 12 2 6
SBE51/105 51 117 157 51 104.5 55 30 54 1.5 12 2 8
SBE51/135 51 147 202 51 134.5 55 30 54 1.5 14 2 10
SBE51/165 51 177 247 51 164.5 55 30 54 1.5 18 4 12
SBE60/85 60 98 128 60 85 55 30 54 1.5 12 2 6
SBE60/100 60 113 150 60 100 55 30 54 1.5 12 2 8
SBE60/130 60 143 195 60 130 55 30 54 1.5 14 2 10
SBE60/160 60 173 240 60 160 55 30 54 1.5 18 4 12
SBE64/83 64 96 125 64 83 55 30 54 1.5 12 2 6
SBE64/98 64 111 147 64 98 55 30 54 1.5 12 2 8
SBE64/128 64 141 192 64 128 55 30 54 1.5 14 2 10
SBE64/158 64 171 237 64 158 55 30 54 1.5 18 4 12
SBE70/95 70 108 143 70 95 55 30 54 1.5 12 2 8
SBE70/125 70 138 188 70 125 55 30 54 1.5 14 2 10
SBE70/155 70 168 233 70 155 55 30 54 1.5 18 4 12
SBE73/154 73 166 231 73 153.5 55 30 54 1.5 18 4 12
SBE76/122 76 135 183 76 122 55 30 54 1.5 14 2 10
SBE76/152 76 165 228 76 152 55 30 54 1.5 18 4 12
SBE80/120 80 133 180 80 120 55 30 54 1.5 14 2 10
SBE80/150 80 163 225 80 150 55 30 54 1.5 18 4 12
SBE90/145 90 158 218 90 145 55 30 54 1.5 18 4 12
SBE100/140 100 153 210 100 140 55 30 54 1.5 18 4 12

Pour la charpente industrialisée:

  • Pour le SBE38/96 : compte tenu de la géométrie de l'élément porté, l'entrée de celui-ci peut faire une hauteur de 97mm et non 106mm comme précisé dans le tableau.
  • Le DTU31.3 P3 B.6.1 permet de ne pas respecter la règle des 2/3 dans le cas où une mise en oeuvre adaptée est employée et justifiée.

Valeurs caractéristiques - Solive sur poutre - Clouage total

Références Valeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SBE32/99 12 6 10.2 - 3.9 - 4.7 - 4.9 -
SBE32/114 12 8 11.9 - 4.2 - 5.5 - 4.9 -
SBE38/96 12 6 9.8 - 4.5 - 4.7 - 4.9 -
SBE38/111 12 8 11.5 - 4.9 - 5.5 - 4.9 -
SBE38/141 14 10 16 - 5.7 - 6.6 - 6.1 -
SBE38/171 18 12 22.4 - 6.4 - 7.5 - 7.3 -
SBE40/110 12 8 11.4 - 5.2 - 5.5 - 4.9 -
SBE40/140 14 10 15.9 - 6 - 6.6 - 6.1 -
SBE45/93 12 6 9.2 - 5.2 - 4.7 - 4.9 -
SBE45/108 12 8 11 - 5.7 - 5.5 - 4.9 -
SBE45/138 14 10 15.6 - 6.7 - 6.6 - 6.1 -
SBE45/168 18 12 22 - 7.5 - 7.5 - 7.3 -
SBE48/91 12 8 8.9 - 5.5 - 4.7 - 4.9 -
SBE48/106 12 8 10.8 - 6.1 - 5.5 - 4.9 -
SBE48/136 14 10 15.5 - 7.1 - 6.6 - 6.1 -
SBE48/166 18 12 21.8 - 7.9 - 7.5 - 7.3 -
SBE51/90 12 8 8.7 13.3 5.8 5.8 4.7 6.8 4.9 7.8
SBE51/105 12 8 10.6 15.9 6.4 6.4 5.5 7.9 4.9 7.8
SBE51/135 14 10 15.3 22.3 7.4 7.4 6.6 9.6 6.1 9.8
SBE51/165 18 12 21.6 31 8.4 8.4 7.5 11 7.3 11.7
SBE60/85 12 6 7.9 12.2 6.6 6.6 4.7 6.8 4.9 7.8
SBE60/100 12 8 9.9 15 7.3 7.3 5.5 7.9 4.9 7.8
SBE60/130 14 10 14.7 21.6 8.6 8.6 6.6 9.6 6.1 9.8
SBE60/160 18 12 21 30.4 9.7 9.7 7.5 11 7.3 11.7
SBE64/83 12 6 7.6 11.7 6.9 6.9 4.7 6.8 4.9 7.8
SBE64/98 12 8 9.6 14.6 7.7 7.7 5.5 7.9 4.9 7.8
SBE64/128 14 10 14.4 21.3 9.1 9.1 6.6 9.6 6.1 9.8
SBE64/158 18 12 20.8 30.1 10.3 10.3 7.5 11 7.3 11.7
SBE70/95 12 8 9.1 14 8.2 8.2 5.5 7.9 4.9 7.8
SBE70/125 14 10 14 20.8 9.8 9.8 6.6 9.6 6.1 9.8
SBE70/155 18 12 20.4 29.6 11.1 11.1 7.5 11 7.3 11.7
SBE73/154 18 12 20.2 29.3 11.5 11.5 7.5 11 7.3 11.7
SBE76/122 14 10 13.6 20.2 10.5 10.5 6.6 9.6 6.1 9.8
SBE76/152 18 12 20 29.1 11.9 11.9 7.5 11 7.3 11.7
SBE80/120 14 10 13.3 19.8 10.5 10.9 6.6 9.6 6.1 9.8
SBE80/150 18 12 19.6 28.7 12.5 12.5 7.5 11 7.3 11.7
SBE90/145 18 12 18.9 27.8 13.7 13.7 7.5 11 7.3 11.7
SBE100/140 18 12 18.1 26.8 15 15 7.5 11 7.3 11.7
.

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

Références Valeurs Caracteristiques - Bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SBE32/99 8 4 7.2 - 3.9 - 1.9 - 4.9 -
SBE32/114 8 4 8.5 - 4.2 - 2.1 - 4.9 -
SBE38/96 8 4 6.9 - 4.5 - 1.9 - 4.9 -
SBE38/111 8 4 8.3 - 4.9 - 2.1 - 4.9 -
SBE38/141 10 6 11.5 - 5.7 - 2.5 - 6.1 -
SBE38/171 12 6 13.4 - 6.4 - 2.9 - 7.3 -
SBE40/110 8 4 8.2 - 5.2 - 2.1 - 4.9 -
SBE40/140 10 6 11.5 - 6 - 2.5 - 6.1 -
SBE45/93 8 4 6.5 - 5.2 - 1.9 - 4.9 -
SBE45/108 8 4 7.9 - 5.7 - 2.1 - 4.9 -
SBE45/138 10 6 11.2 - 6.7 - 2.5 - 6.1 -
SBE45/168 12 6 13.4 - 7.5 - 2.9 - 7.3 -
SBE48/91 8 4 6.3 - 5.5 - 1.9 - 4.9 -
SBE48/106 8 4 7.8 - 5.7 - 2.1 - 4.9 -
SBE48/136 10 6 11.1 - 7.1 - 2.5 - 6.1 -
SBE48/166 12 6 13.4 - 7.9 - 2.9 - 7.3 -
SBE51/90 8 4 6.2 9.4 5.7 5.8 1.9 2.6 4.9 7.5
SBE51/105 8 4 7.7 11.4 5.7 6.4 2.1 2.7 4.9 7.5
SBE51/135 10 6 11 16 7.4 7.4 2.5 3.3 6.1 9.8
SBE51/165 12 6 13.4 17.7 8.4 8.4 2.9 3.8 7.3 11.3
SBE60/85 8 4 5.6 8.6 5.7 6.6 1.9 2.6 4.9 7.5
SBE60/100 8 4 7.2 10.8 5.7 7.3 2.1 2.7 4.9 7.5
SBE60/130 10 6 10.6 15.5 8.1 8.6 2.5 3.3 6.1 9.8
SBE60/160 12 6 13.4 17.7 9.7 9.7 2.9 3.8 7.3 11.3
SBE64/83 8 4 5.4 8.3 5.7 6.9 1.9 2.6 4.9 7.5
SBE64/98 8 4 7 10.6 5.7 7.7 2.1 2.7 4.9 7.5
SBE64/128 10 6 10.4 15.3 8.1 9.1 2.5 3.3 6.1 9.8
SBE64/158 12 6 13.4 17.7 10.1 10.3 2.9 3.8 7.3 11.3
SBE70/95 8 4 6.7 10.1 5.7 8.2 2.1 2.7 4.9 7.5
SBE70/125 10 6 10.1 14.9 8.1 9.8 2.5 3.3 6.1 9.8
SBE70/155 12 6 13.4 17.7 10.1 11.1 2.9 3.8 7.3 11.3
SBE73/154 12 6 13.4 17.7 10.1 11.5 2.9 3.8 7.3 11.3
SBE76/122 10 6 9.8 14.5 8.1 10.5 2.5 3.3 6.1 9.8
SBE76/152 12 6 13.4 17.7 10.1 11.9 2.9 3.8 7.3 11.3
SBE80/120 10 6 9.5 14.2 8.1 10.9 2.5 3.3 6.1 9.8
SBE80/150 12 6 13.4 17.7 10.1 12.5 2.9 3.8 7.3 11.3
SBE90/145 12 6 13 17.7 10.1 13.3 2.9 3.8 7.3 11.3
SBE100/140 12 6 12.5 17.7 10.1 13.3 2.9 3.8 7.3 11.3
.

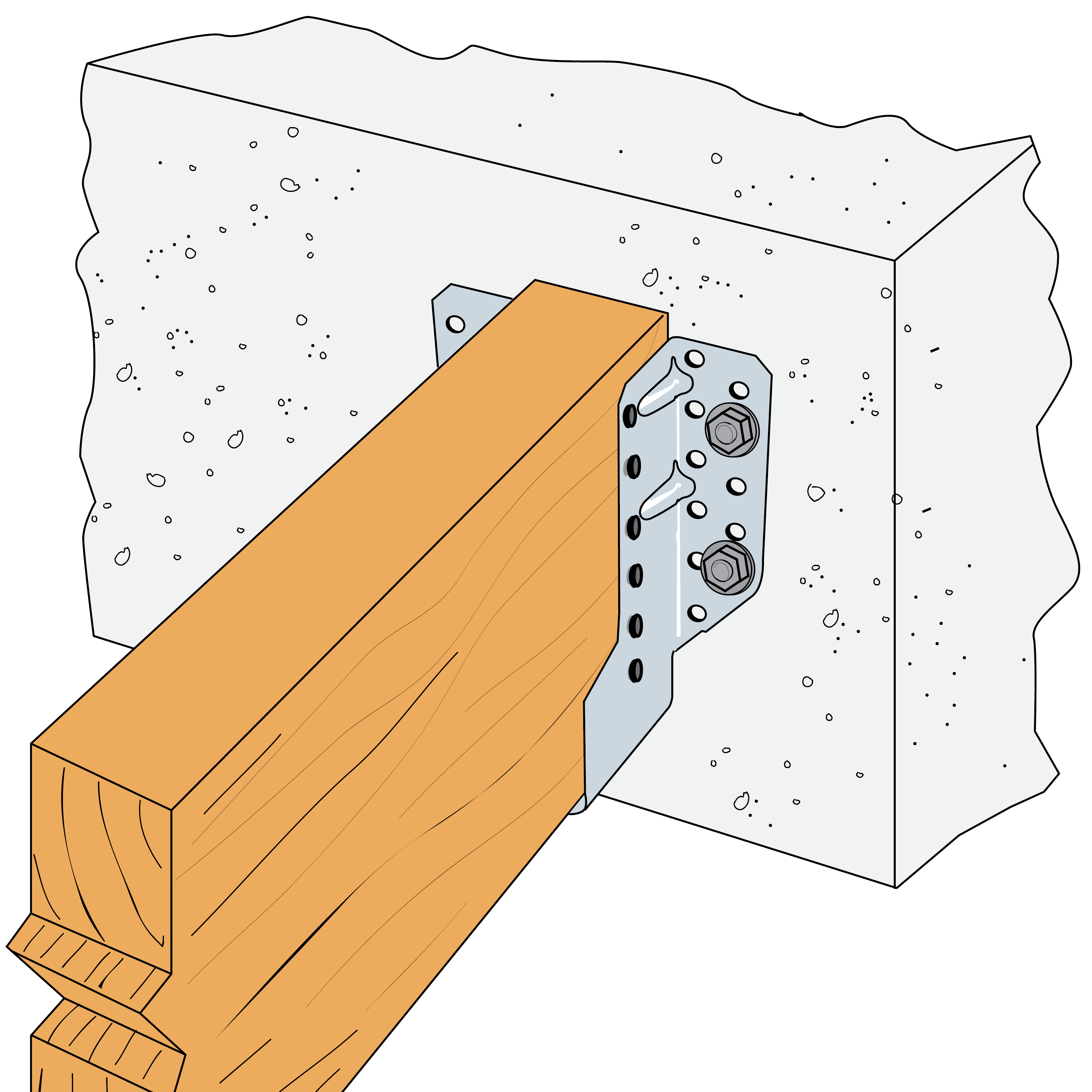

Valeurs caractéristiques - Bois sur béton ou acier

Références Valeurs caractéristiques - Bois sur béton ou acier
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Type Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SBE32/99 2 Ø10* 6 13.4 - 3.9 - 5.6 - 5
SBE32/114 2 Ø10* 8 14.2 - 4.2 - 7.1 - 5
SBE38/96 2 Ø10* 6 13.4 - 4.5 - 6.7 - 5
SBE38/111 2 Ø10* 8 14.2 - 4.9 - 8.4 - 5
SBE38/141 2 Ø10* 10 14.2 - 5.7 - 7.9 - 5
SBE38/171 4 Ø10* 12 22.7 - 6.4 - 12.6 - 10
SBE40/110 2 Ø10* 8 14.2 - 5.2 - 8.9 - 5
SBE40/140 2 Ø10* 10 14.2 - 6 - 8.3 - 5
SBE45/93 2 Ø10* 6 13.4 - 5.2 - 7.9 - 5
SBE45/108 2 Ø10* 8 14.2 - 5.7 - 10 - 5
SBE45/138 2 Ø10* 10 14.2 - 6.7 - 9.4 - 5
SBE45/168 4 Ø10* 12 22.7 - 7.5 - 12.6 - 10
SBE48/91 2 Ø10* 6 13.4 - 5.5 - 8.4 - 5
SBE48/106 2 Ø10* 8 14.2 - 6.1 - 10.7 - 5
SBE48/136 2 Ø10* 10 14.2 - 7.1 - 10 - 5
SBE48/166 4 Ø10* 12 22.7 - 7.9 - 12.6 - 10
SBE51/90 2 Ø10* 6 13.4 14.2 5.8 5.8 8.9 11.8 5
SBE51/105 2 Ø10* 8 14.2 14.2 6.4 6.4 11.3 15 5
SBE51/135 2 Ø10* 10 14.2 14.2 7.4 7.4 10.6 14.1 5
SBE51/165 4 Ø10* 12 22.7 22.7 8.4 8.4 12.6 14.8 10
SBE60/85 2 Ø10* 6 13.4 14.2 6.6 6.6 10.5 13.9 5
SBE60/100 2 Ø10* 8 14.2 14.2 7.3 7.3 13.4 17.7 5
SBE60/130 2 Ø10* 10 14.2 14.2 8.6 8.6 12.5 16.6 5
SBE60/160 4 Ø10* 12 22.7 22.7 9.7 9.7 11 13.2 10
SBE64/83 2 Ø10* 6 13.4 14.2 6.9 6.9 11.2 14.9 5
SBE64/98 2 Ø10* 8 14.2 14.2 7.7 7.7 14.3 18.9 5
SBE64/128 2 Ø10* 10 14.2 14.2 9.1 9.1 13.4 12.8 5
SBE64/158 4 Ø10* 12 22.7 22.7 10.3 10.3 12.6 14.8 10
SBE70/95 2 Ø10* 8 14.2 14.2 8.2 8.2 15.6 13.2 5
SBE70/125 2 Ø10* 10 14.2 14.2 9.8 9.8 14.6 13.8 5
SBE70/155 4 Ø10* 12 22.7 22.7 11.1 11.1 12.6 14.8 10
SBE73/154 4 Ø10* 12 22.7 22.7 11.5 11.5 12.6 14.8 10
SBE76/122 2 Ø10* 10 14.2 14.2 10.5 10.5 15.9 14.4 5
SBE76/152 4 Ø10* 12 22.7 22.7 11.9 11.9 12.6 14.8 10
SBE80/120 2 Ø10* 10 14.2 14.2 10.9 10.9 11.9 14.7 5
SBE80/150 4 Ø10* 12 22.7 22.7 12.5 12.5 12.6 14.8 10
SBE90/145 4 Ø10* 12 22.7 22.7 13.7 13.7 12.6 14.8 10
SBE100/140 4 Ø10* 12 22.7 22.7 15 15 12.6 14.8 10

* Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (Notre logicel gratuit Anchor Designer est disponible sur notre site internet).


** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans le porteur. Les valeurs dépendent du type de fixations utilisé.

Valeurs Caractéristiques - Connexion bois sur bois - avec vis connecteur SSH

Références Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SBE32/99 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE32/114 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE38/96 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE38/111 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE38/141 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE38/171 4 SSH10.0x40 12 CNA* 12.8 - 12.8 - 1.8 - 10 -
SBE40/110 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE40/140 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE45/93 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE45/108 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE45/138 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE45/168 4 SSH10.0x40 12 CNA* 12.8 - 12.8 - 1.8 - 10 -
SBE48/91 2 SSH10.0x40 6 CNA* 6.5 - 6.7 - 1.5 - 5 -
SBE48/106 2 SSH10.0x40 8 CNA* 7.2 - 7.2 - 1.2 - 5 -
SBE48/136 2 SSH10.0x40 10 CNA* 6.7 - 6.7 - 1.2 - 5 -
SBE48/166 4 SSH10.0x40 12 CNA* 12.8 - 12.8 - 1.8 - 10 -
SBE51/90 2 SSH10.0x40 6 CNA* 6.5 7.1 6.7 7.1 1.5 2.1 5 5
SBE51/105 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE51/135 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE51/165 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE60/85 2 SSH10.0x40 6 CNA* 6.5 7.1 6.7 7.1 1.5 2.1 5 5
SBE60/100 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE60/130 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE60/160 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE64/83 2 SSH10.0x40 6 CNA* 6.5 7.1 6.7 7.1 1.5 2.1 5 5
SBE64/98 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE64/128 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE64/158 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE70/95 2 SSH10.0x40 8 CNA* 7.2 7.2 7.2 7.2 1.2 1.8 5 5
SBE70/125 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE70/155 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE73/154 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE76/122 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE76/152 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE80/120 2 SSH10.0x40 10 CNA* 6.7 6.7 6.7 6.7 1.2 1.5 5 5
SBE80/150 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE90/145 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10
SBE100/140 4 SSH10.0x40 12 CNA* 12.8 12.8 12.8 12.8 1.8 2.4 10 10

La tension transversale doit être vérifiée par l'utilisateur et car elle peut être prépondérante.

Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées:

Vis Distance min de rive chargée a2.t Distance min de rive non chargée a2.c
SSH10.0 50 40
SSH12.0 80 40

Pour des distances plus faibles, se référer à l'ETA-06/0270 et l'EN1995.

L'épaisseur minimale du bois porteur pour l'utilisation de SSH Ø10x40 est de 38 mm.

Installation

Montage

Fixation

Sur porté :

  • Pointes annelées CNA 4.0 x 50 mm,
  • Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
  • Vis CSA 5.0 x 40 mm,
  • Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.

Sur porteur :
   Support bois :

  • Pointes annelées CNA 4.0 x 50 mm,
  • Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm,
  • Vis CSA 5.0 x 40 mm,
  • Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
  • SSH Ø 10.0 x 40 - 50 - 60 - 80 mm

   Support acier :

  • Boulons Ø 10 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

   Support béton :

  • Cheville mécanique Ø 10 : goujon WA M10-78/5,
  • Ancrage chimique Ø 10 : résine AT-HP + tige filetée LMAS M10-120/25.

   Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

  • Ancrage chimique Ø 10 : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH16x130.

Installation

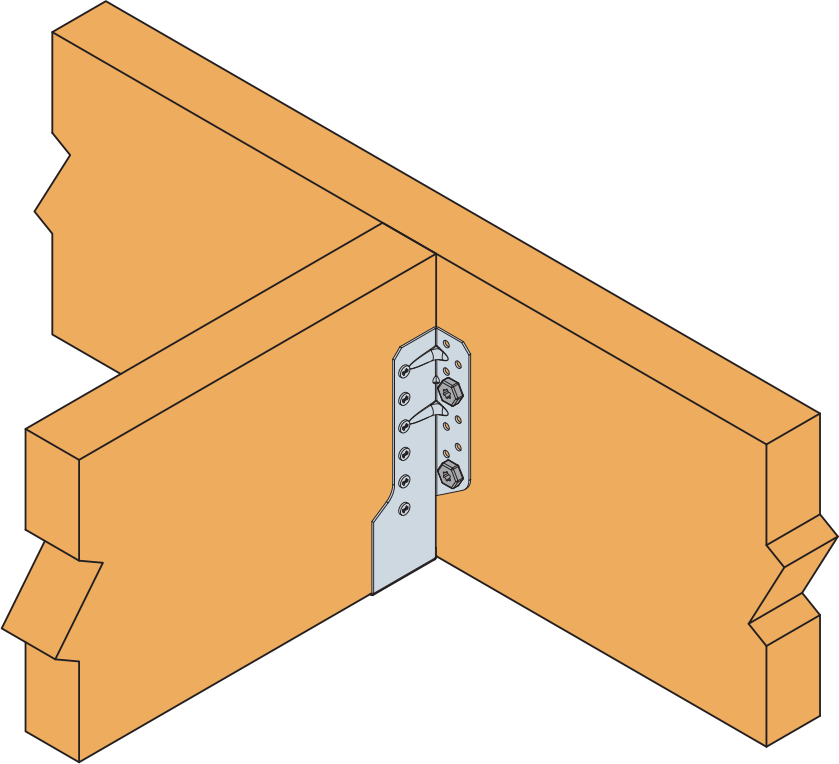

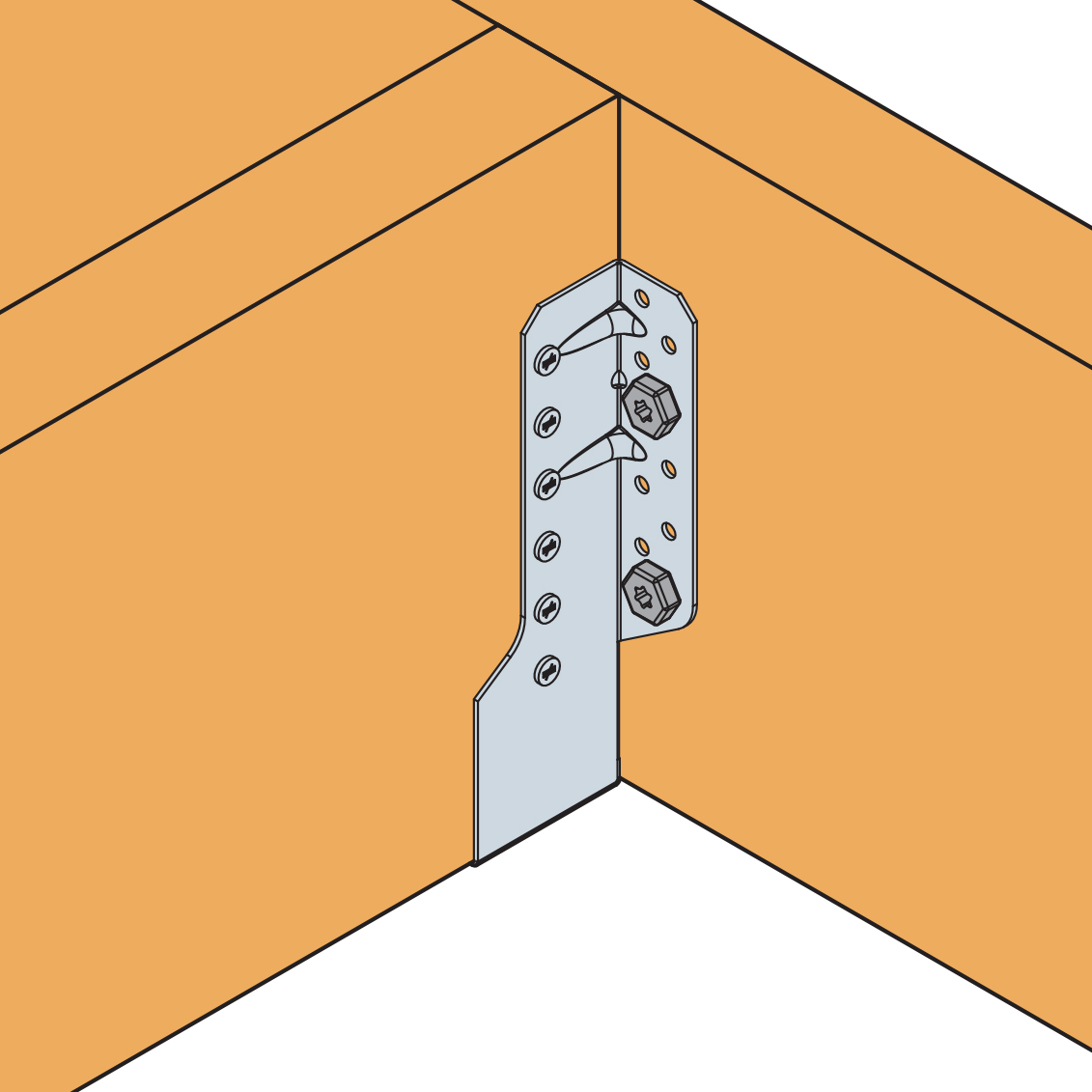

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur.
  2. Présenter le sabot et préfixer les ailes de chaque côté.
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
  4. Finaliser la fixation sur chaque aile.
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

  1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
  2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
  3. Percer le support avec un forêt adapté.
  4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
  5. Présenter la poutre portée dans le sabot avant de la fixer.

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML

Acheter en ligne

SBE100/140

SBE32/114

SBE32/99

SBE38/111

SBE38/141

SBE38/171

SBE38/96

SBE40/110

SBE40/140

SBE40/95

SBE45/108

SBE45/138

SBE45/168

SBE45/93

SBE48/106

SBE48/136

SBE48/166

SBE48/91

SBE51/105

SBE51/135

SBE51/165

SBE51/90

SBE60/100

SBE60/130

SBE60/160

SBE60/85

SBE64/128

SBE64/158

SBE64/83

SBE64/98

SBE70/125

SBE70/155

SBE70/95

SBE73/124

SBE73/154

SBE76/122

SBE76/152

SBE80/120

SBE80/150

SBE90/145
