CNAPC34

Pointe annelée en bande 34°

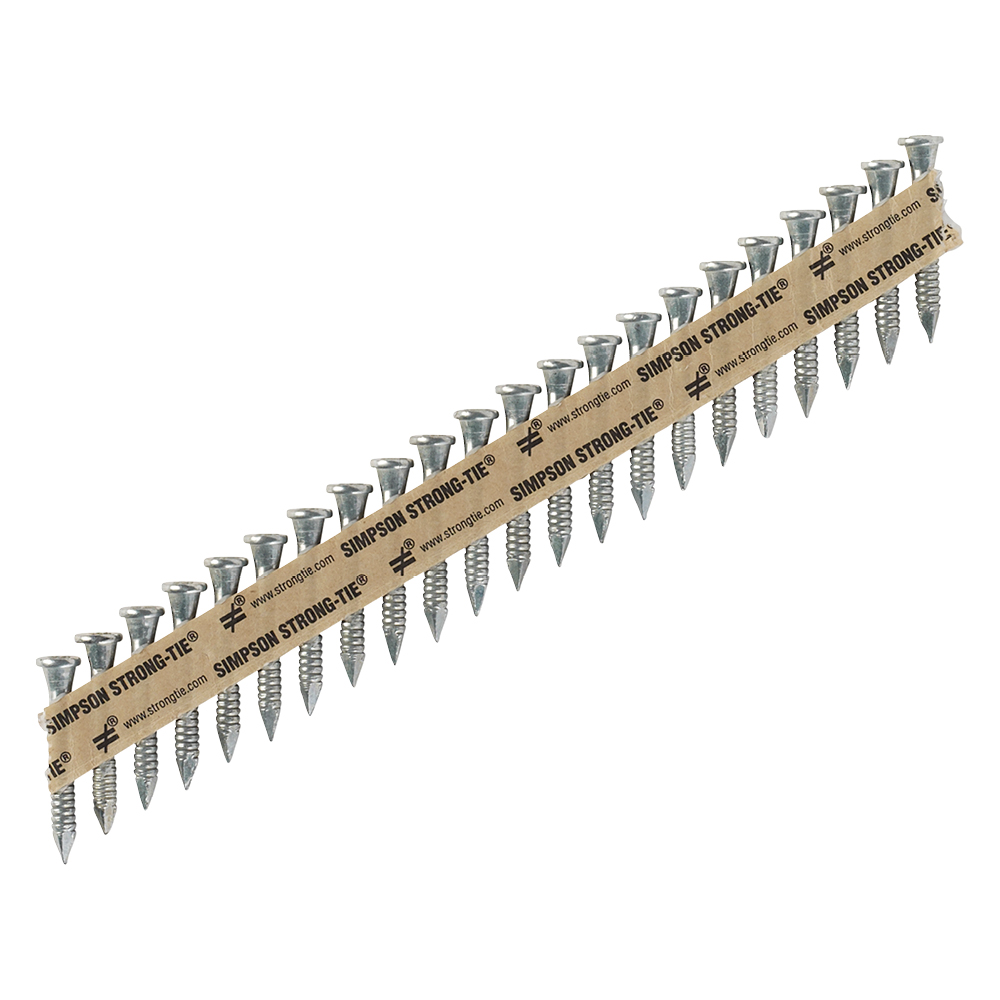

Les pointes annelées électrozinguées CNA en bande sont préconnisées pour les assemblages structurels des connecteurs Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.

Marquage CE
ETA
Classe service 2
Intérieur
Acier électrozingué 12µm

Présentation

Images

Caractéristiques

Matière

  •  Acier électrozingué 12 µm suivant la norme EN 2081.

Avantages

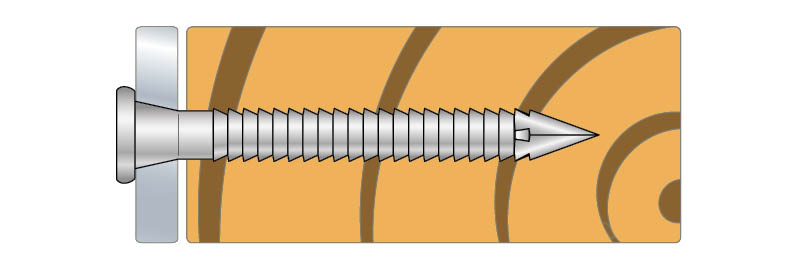

  • La forme conique sous la tête permet un contact total de la pointe avec le trou,
  • Haute résistance à l'arrachement,

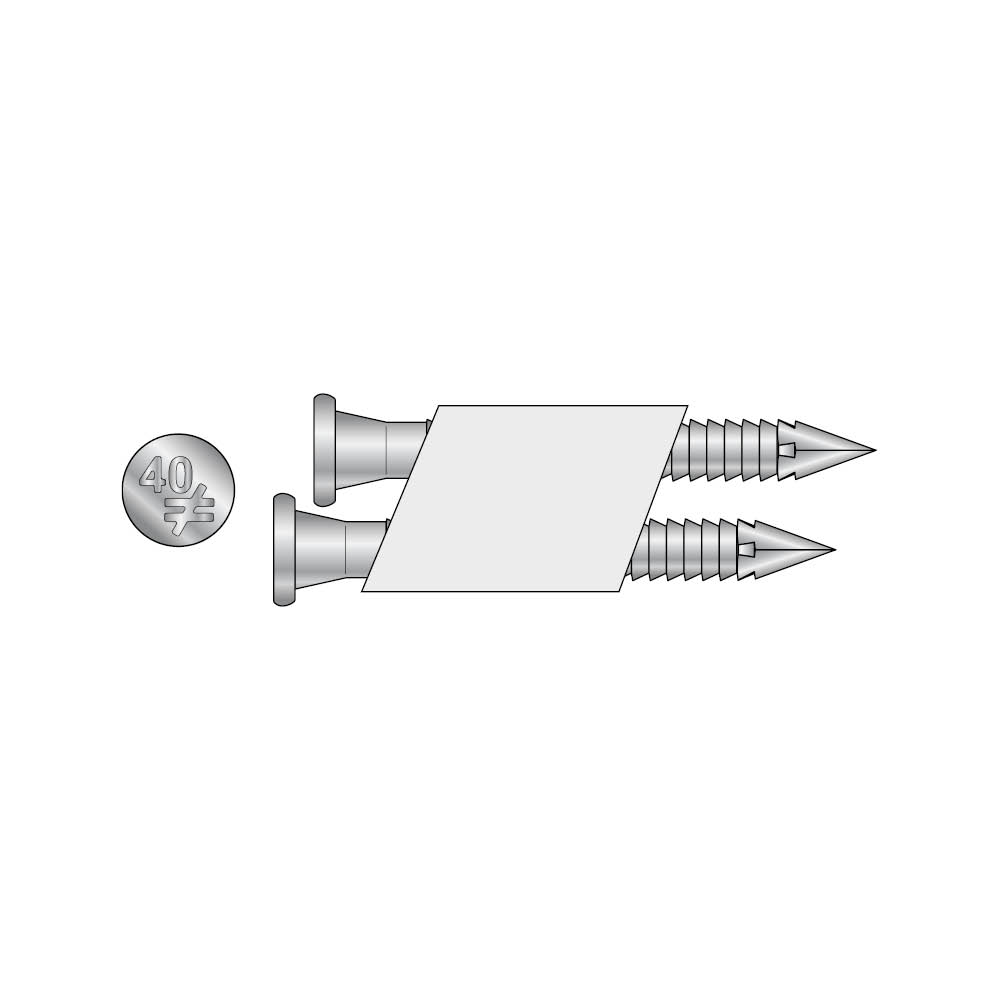

  • Marquage sur la tête qui indique la longueur.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : connecteur métallique d'épaisseur max. 4 mm.

Domaine d'utilisation

  • Fixations de sabots de charpente,
  • Equerres d'assemblage,
  • Feuillards,
  • Plaques perforées...

Données techniques

Dimensions

Dimensions et caractéristiques

Références Dimensions fixations [mm] Qté par bande Qté par boîte Valeurs caractéristiques - Bois C24 suivant ETE-04/0013 [kN]

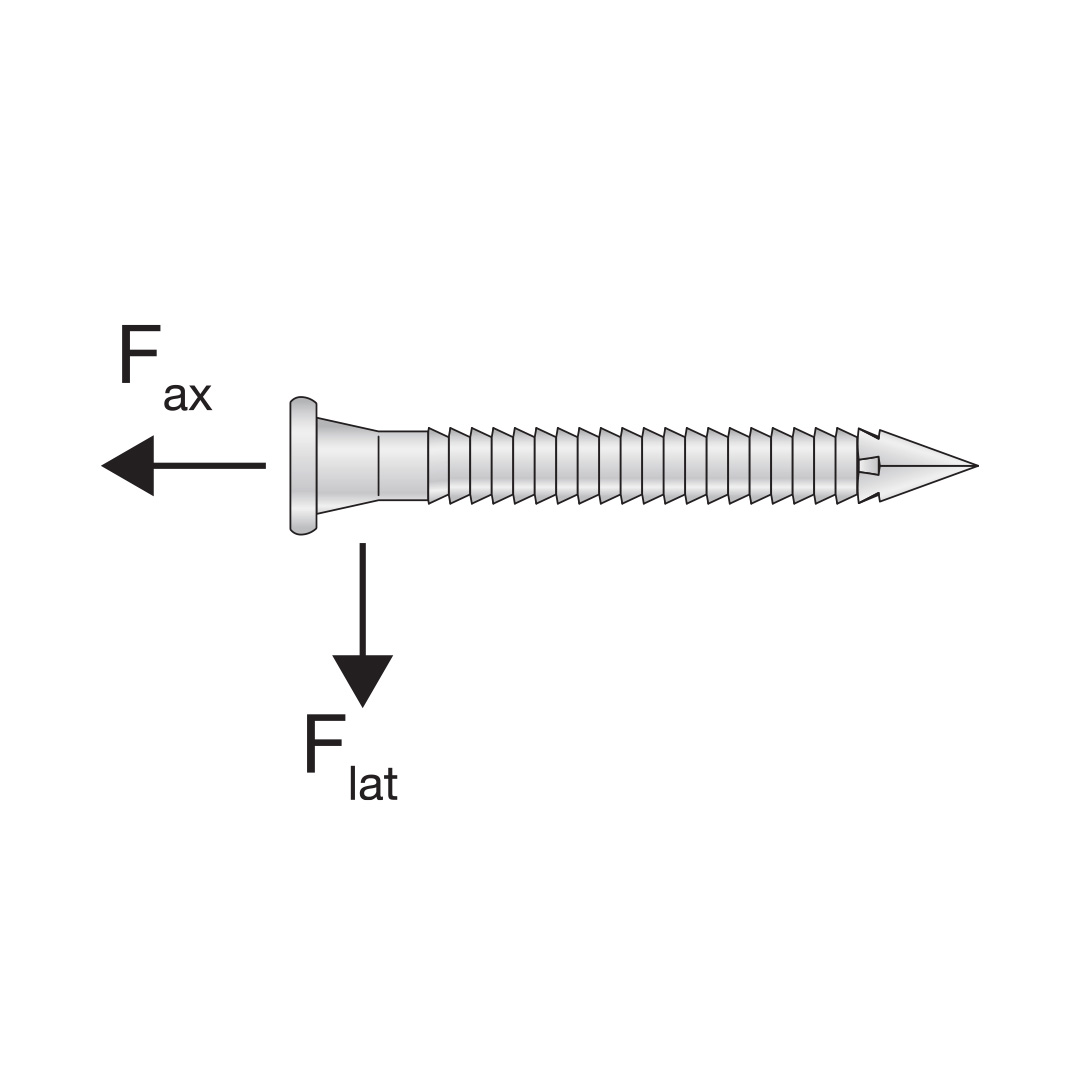

d l dh ht Rlat.k Rax.k
CNA4.0X40PC34 4 40 7 1.5 22 1500 1.83 0.74
CNA4.0X50PC34 4 50 7 1.5 22 1000 2.22 0.98
CNA4.0X60PC34 4 60 7 1.5 22 1000 2.36 1.23

Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Ces valeurs sont données suivant l'ETA-04/0013 et pour des tôles d'épaisseur 1,5 à 4 mm.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
