FP

Feuillard perforé

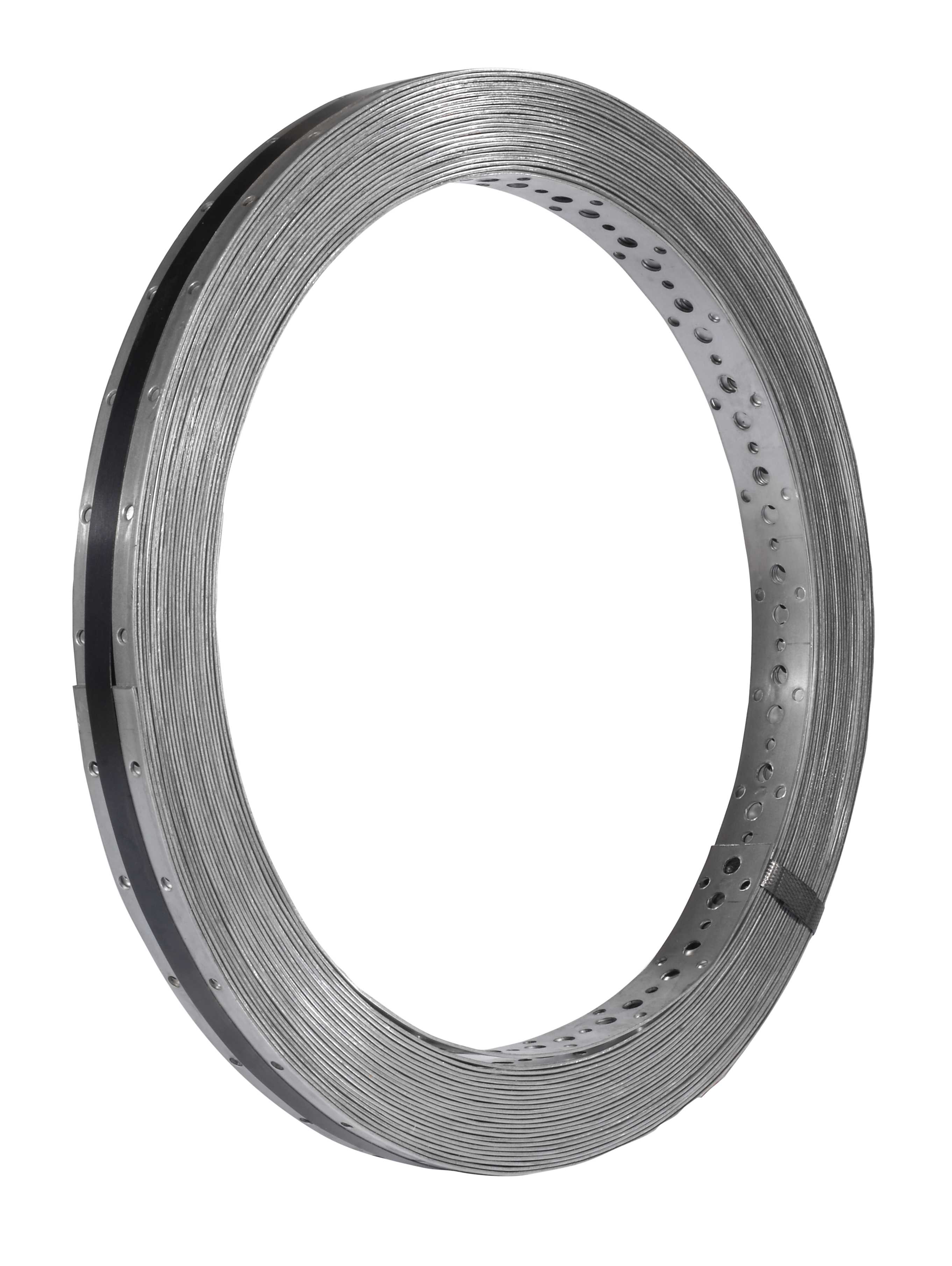

Les feuillards FP apportent une réponse aux problèmes liés à l‘antiflambement des charpentes. Ils sont particulièrement adaptés à la fermette. Ils permettent aussi de répondre à de nombreuses mises en oeuvre.

Marquage CE
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1 à 2 mm selon les modèles.

Avantages

  • Souplesse de mise en œuvre,
  • Reprise de charge au soulèvement.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
  • Porté : bois massif, bois composite, bois lamellé-collé, profil acier ou PVC.

Domaines d'utilisation

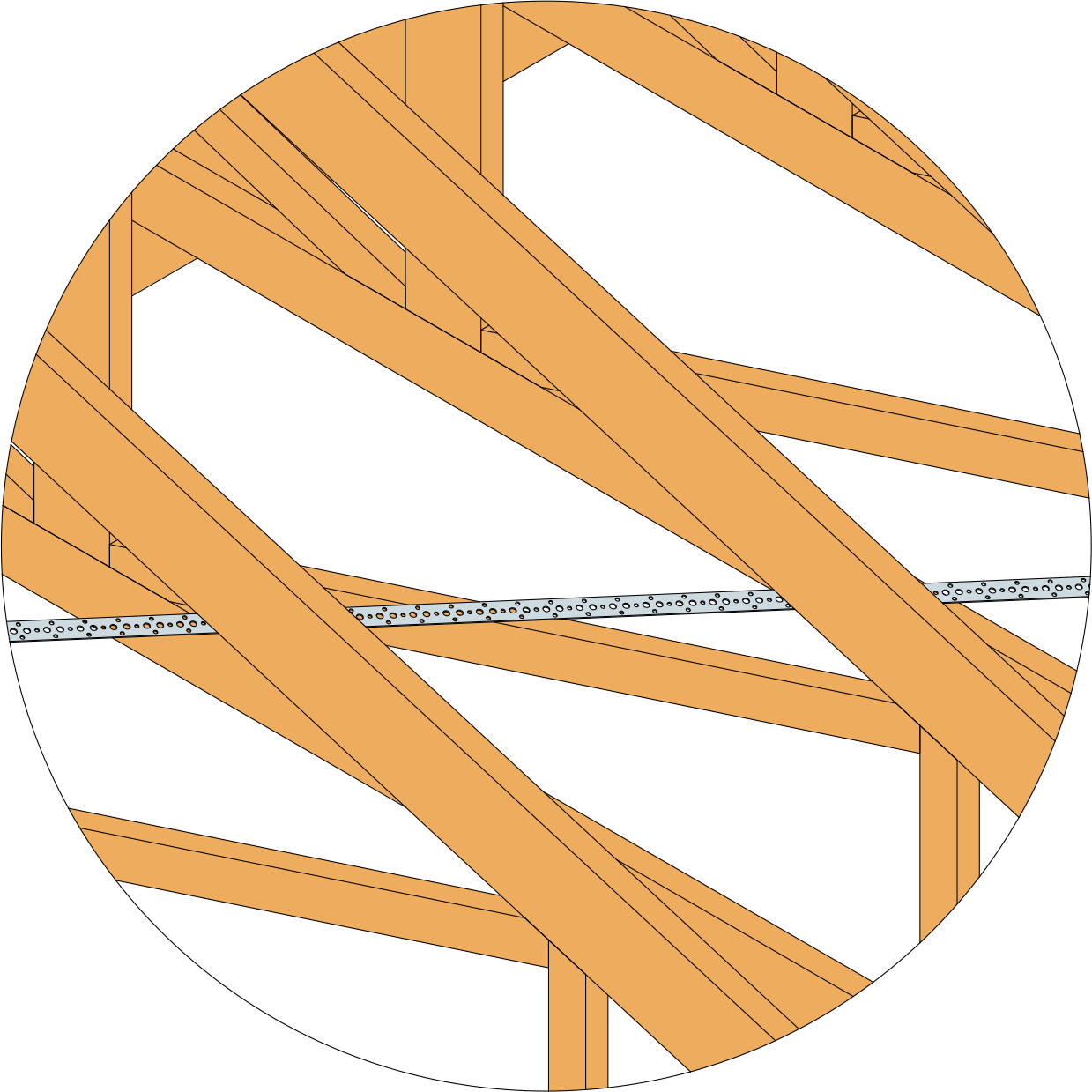

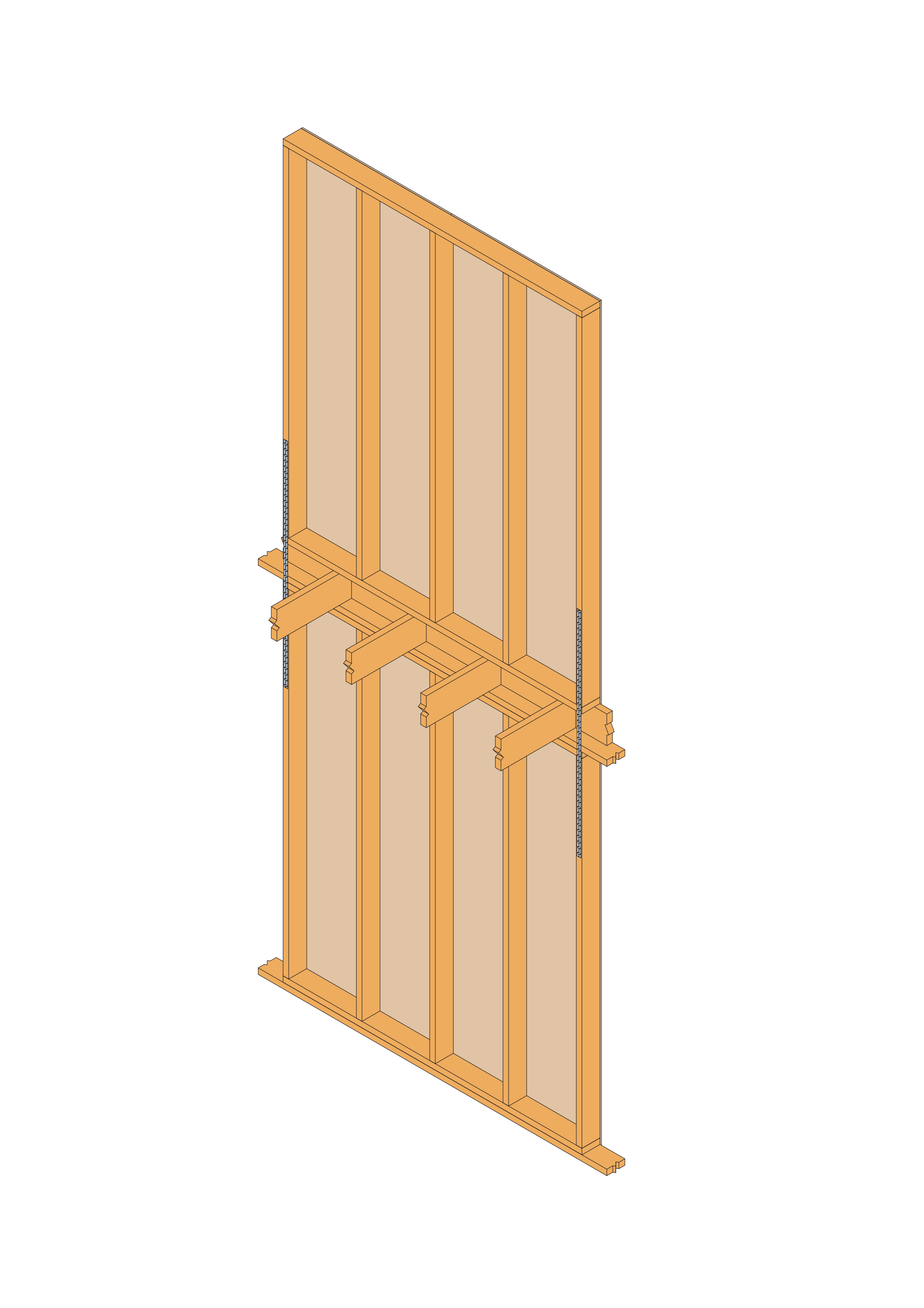

  • Antiflambement des charpentes et bardage bois,
  • Fixation de gaines,
  • Réalisation d‘assemblages divers.

Données techniques

Dimensions

Dimensions

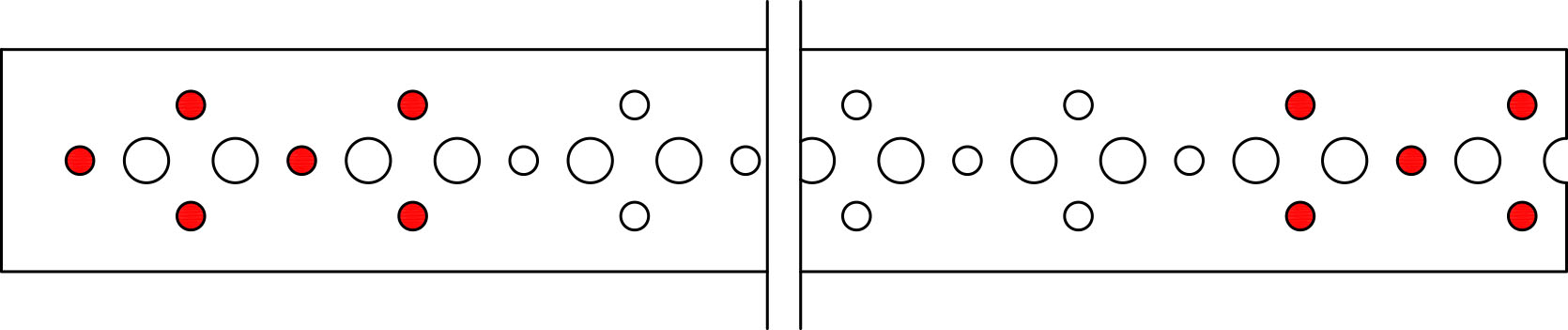

Références Dimensions Perçages Section minimale [mm²]
Largeur [mm] Longueur [m] Epaisseur [mm] Taille Taille
FP20/1/1020101Ø5Ø710
FP20/1/5020501Ø5Ø710
FP20/1/100201001Ø5Ø710
FP30/1.5/1030101.5Ø5Ø830
FP30/1.5/2530251.5Ø5Ø830
FP30/1.5/5030501.5Ø5Ø830
FP40/2/1040102Ø5Ø860
FP40/2/2540252Ø5Ø860
FP40/2/5040502Ø5Ø860
FP60/1/2560251Ø5Ø845
FP60/2/1060102Ø5Ø890
FP60/2/2560252Ø5Ø890

Les valeurs caractéristiques données dans le tableau ci-dessus correspondent à la valeur maximale que peut reprendre le feuillard en traction (limite de l'acier). Elles sont à comparer aux valeurs de résistance des fixations.

Performances du produit

Références Valeurs Caractéristiques - Bois C24 [kN]
R1,k*
Valeur maximum CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
FP20/1/102,97/ kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP20/1/502,97/ kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP20/1/1002,97/ kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP30/1.5/108,91 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP30/1.5/258,91 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP30/1.5/508,91 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP40/2/1017,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP40/2/2517,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP40/2/5017,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP60/1/2513,36 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP60/2/1026,73 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP60/2/2526,73 / kmod1,66 x n1,83 x n2,22 x n2,36 x n

* R1,k est calculée à partir des capacités des pointes, et ne doit pas éxeder la valeur maximale.
Les valeurs caractéristiques données dans le tableau ci-dessus correspondent à la valeur maximale que peut reprendre le feuillard en traction (limite de l'acier). Elles sont à comparer aux valeurs de résistance des fixations.


n = nombre effectif de pointes par élément suivant l'Eurocode 5 8.3.1.1 (8)

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4,0,
  • Vis connecteur CSA Ø5.0 (suivant épaisseur de bois).

Sur béton(suivant feuillard)

  • Chevilles mécaniques à expansion,
  • Chevilles chimiques.

Sur acier :(suivant feuillard)

  • Boulons,
  • Rivets,
  • Boulons HR.

Installation

Utilisation d'un tendeur de feuillard BANSTR :

  1. Pointer le feuillard sur un des éléments bois.
  2. Tendre le feuillard sur l'élément suivant grâce à l'outil BANSTR.
  3. Pointer le feuillard sur cet élément bois.
  4. Répéter l'opération jusqu'à atteindre le dernier élément et pointer.

Utilisation de tendeurs de feuillards FMBS :

  1. Pointer une 1ère section de feuillard sur un des éléments bois.
  2. Pointer une 2nde section de feuillard sur un second élément bois.
  3. Fixer l'autre extrémité de ces deux feuillards au tendeur FMBS afin de les associer au centre de la diagonale.
  4. Régler le pas de vis afin de serrer l'ensemble.

Certification

Déclaration de performance (DoP)

Téléchargements

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.

Acheter en ligne

France

FP20/1/10

FP20/1/100

FP20/1/50

FP30/1,5/10

FP30/1,5/25

FP30/1,5/50

FP30/1.5/10

FP30/1.5/25

FP30/1.5/50

FP40/2/10

FP40/2/25

FP40/2/50

FP60/1/25

FP60/2/10

FP60/2/25

Belgium

FP20/1/10

FP20/1/100

FP20/1/50

FP30/1,5/10

FP30/1,5/25

FP30/1,5/50

FP40/2/10

FP40/2/25

FP40/2/50

FP60/1/25

FP60/2/10

FP60/2/25
