Connecteurs

MAH

Ancrage montants d'ossature multi-applications

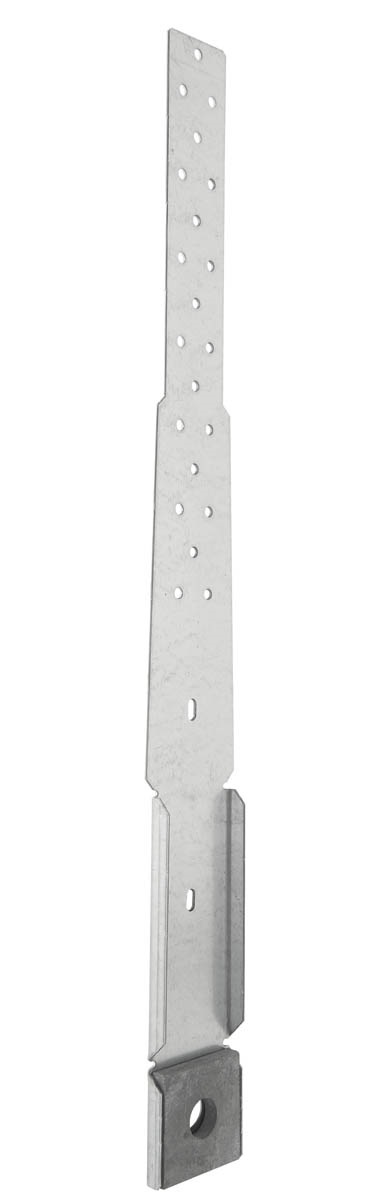

L‘ancrage pour montant d'ossature MAH485/2 et sa rondelle sont préconisés pour renforcer les murs à ossature bois soumis à des efforts de soulèvement.

Fiche technique

Marquage CE

ETA

EPD

Intérieur

Classe service 2

Acier électrozingué 20µm

Présentation

Images

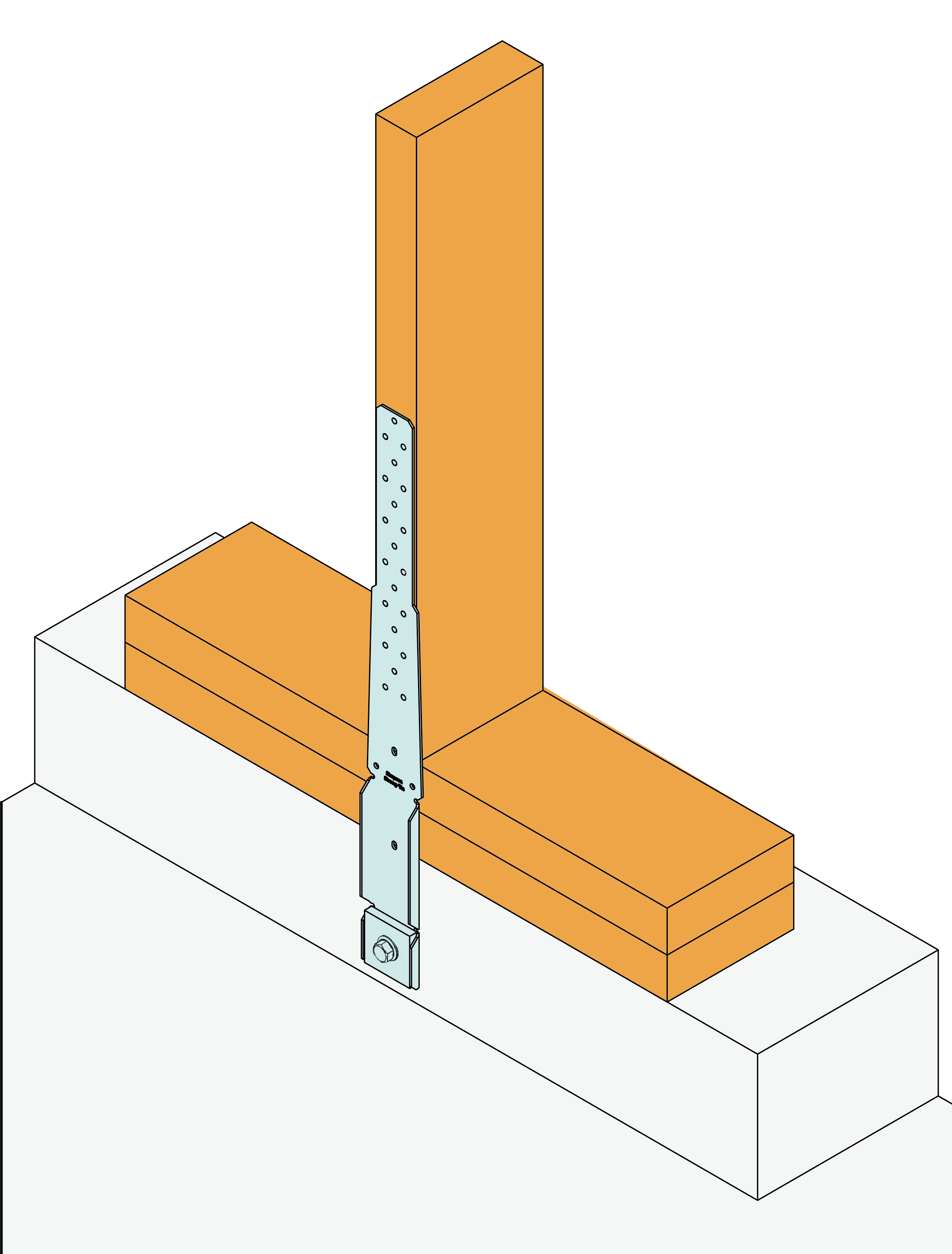

MAH MEO_ancrage_à_plat_clouage_total.jpg

Caractéristiques

Matière

MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8 mm).

Avantages

Ancrage de faible largeur utilisable sur montants d‘ossature de 45 mm,

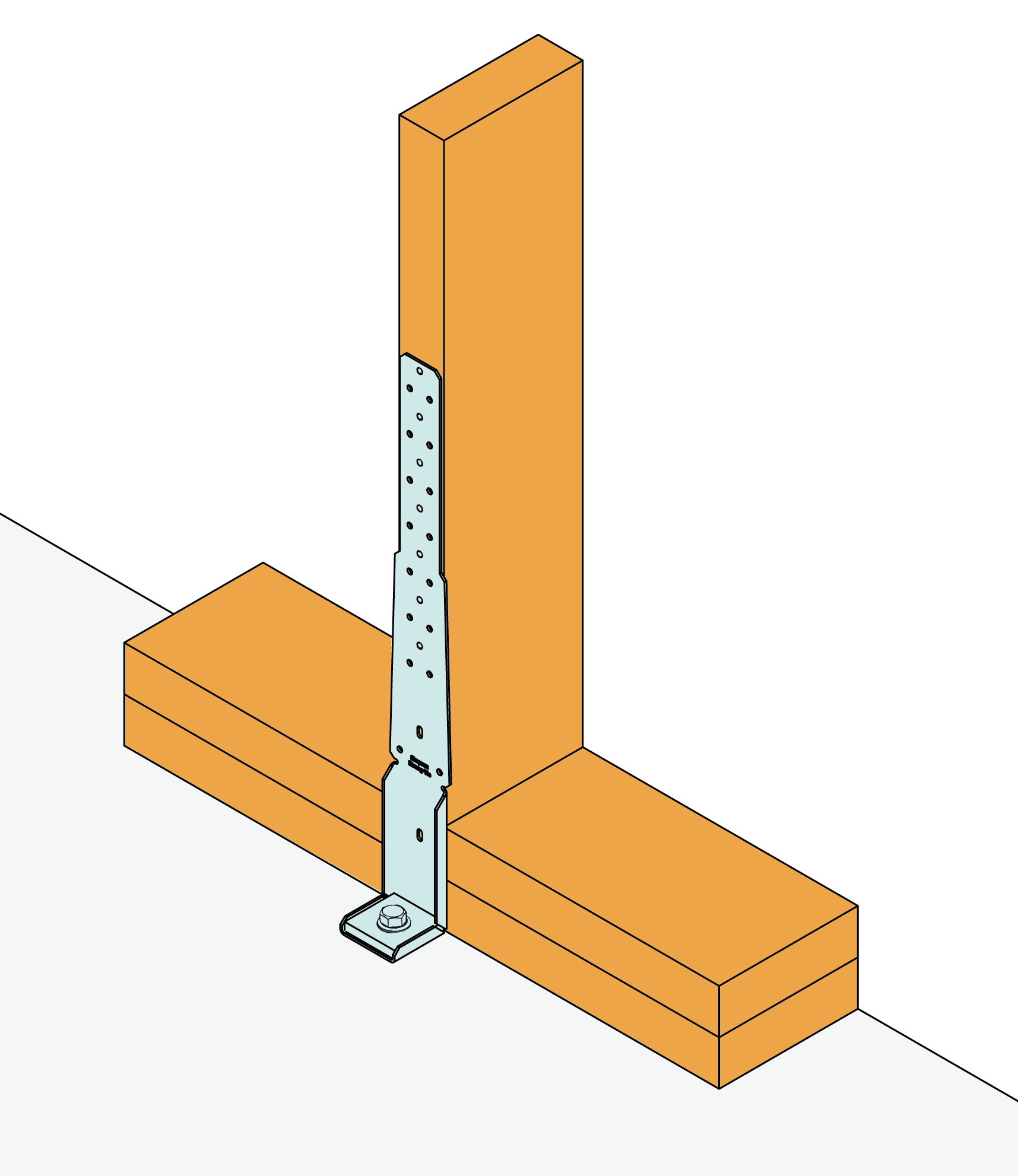

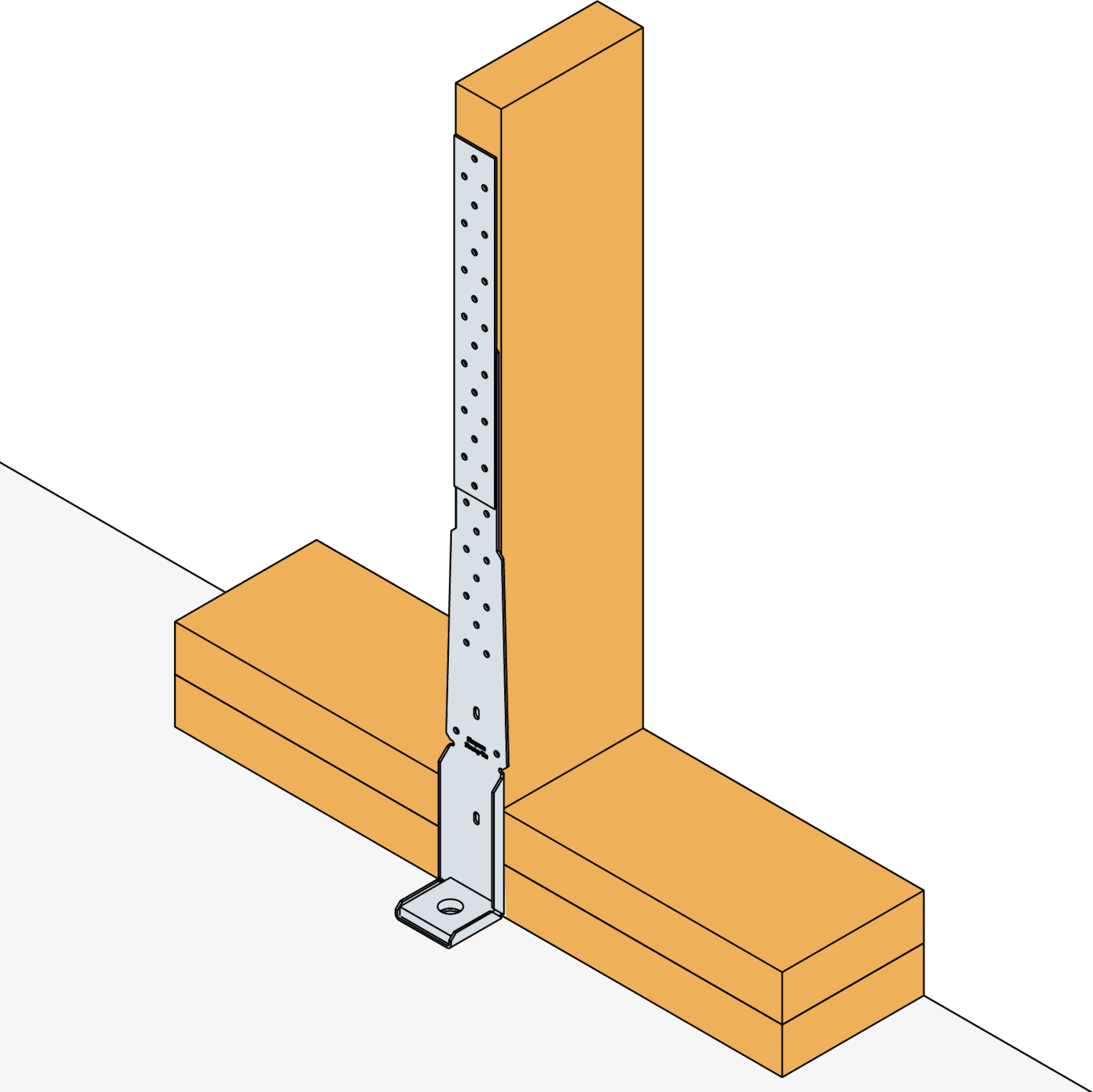

Sa double configuration (pliable sur chantier) lui permet d‘ancrer solidement le mur ossature bois sur un acrotère ou sur la dalle béton (préconisé en zone sismique),
Renforce la connexion montant - lisse basse et empêche le soulèvement,
Rondelle fournie et pré-montée sur l'équerre.

Application

Support

Porteur : bois, béton,
Porté : bois.

Domaines d'utilisation

Montants ossature bois.

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Poteau[mm]	Dimensions[mm]						Perçages Aile A	Perçages Aile B	Autre
	Largeur	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Ep.[mm]	Rond	Rond	Poids[kg]
	Min.	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Ep.[mm]	Pointes	Ø18	Poids[kg]
MAH485/2	45	484	53	55	12	40	2	23	1	0.45

Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum

Dimensions

Référence	Capacité des ancrages anti-soulèvement
	Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Aile B		Aile A		R₁,ₖ - Plié				R₁,ₖ - A plat
	Qté	Type	Qté	Type	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60
MAH485/2	1.0	Ø16	7.0	CNA	min(8.7;24.6/kmod)	min(9.6;24.6/kmod)	min(11.6;24.6/kmod)	min(12.3;24.6/kmod)	min(8.7;18.7/kmod)	min(9.6;18.7/kmod)	min(11.6;18.7/kmod)	min(12.3;18.7/kmod)

Il est possible d'augmenter la reprise de charge au soulèvement du MAH485/2 en l'associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d'information, consultez la partie "Mise en oeuvre" ainsi que notre ETE-07/0285.

Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum

Dimensions

Référence	Capacité des ancrages anti-soulèvement
	Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum
	Valeurs Caractéristiques - Bois C24[kN]								Fixations
	R₁,ₖ - A plat				R₁,ₖ - Plié				Aile B		Aile A
	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60	Qté	Type	Qté	Type

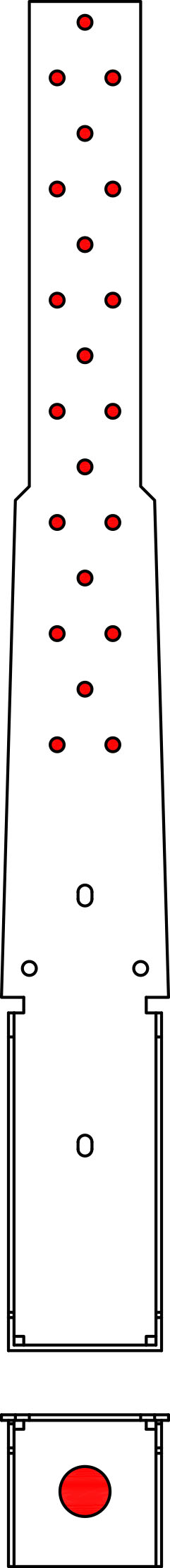

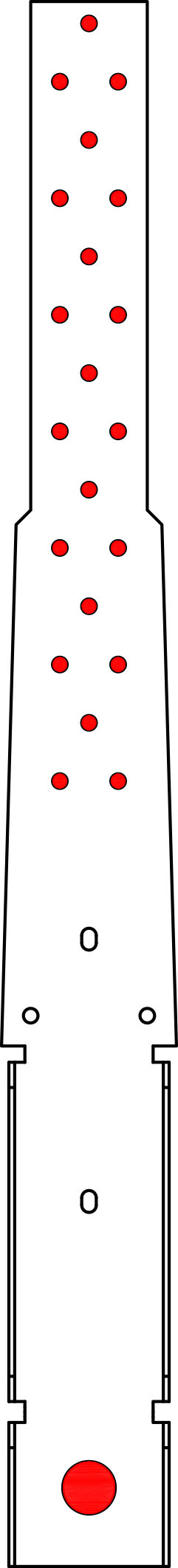

MAH485/2	min(22.1;18.7/kmod)	min(24.3;18.7/kmod)	min(29.5;18.7/kmod)	min(31.4;18.7/kmod)	min(22.1;24.6/kmod)	min(24.3;24.6/kmod)	min(29.5;24.6/kmod)	min(31.4;24.6/kmod)	1.0	Ø16	21.0	CNA

Il est possible d'augmenter la reprise de charge au soulèvement du MAH485/2 en l'associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d'information, consultez la partie "Mise en oeuvre" ainsi que notre ETE-07/0285.

Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage minimum

Dimensions

Référence	Capacité des ancrages anti-soulèvement
	Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum
	Fixations				Valeurs caractéristiques simplifiées - Bois C24[kN]
	Aile B		Aile A		R₁,ₖ - A plat				R₁,ₖ - Plié
	Qté	Type	Qté	Type	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60

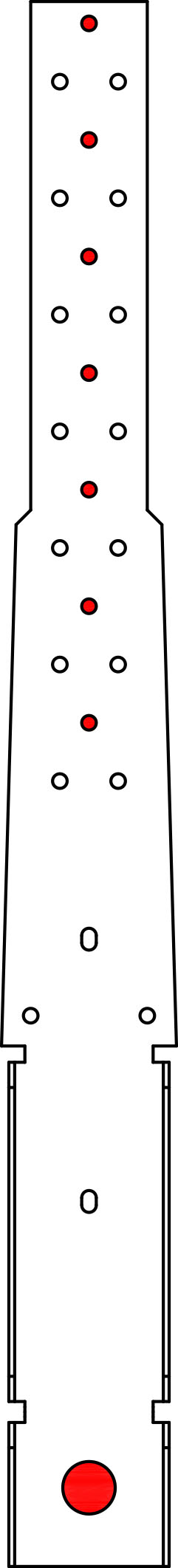

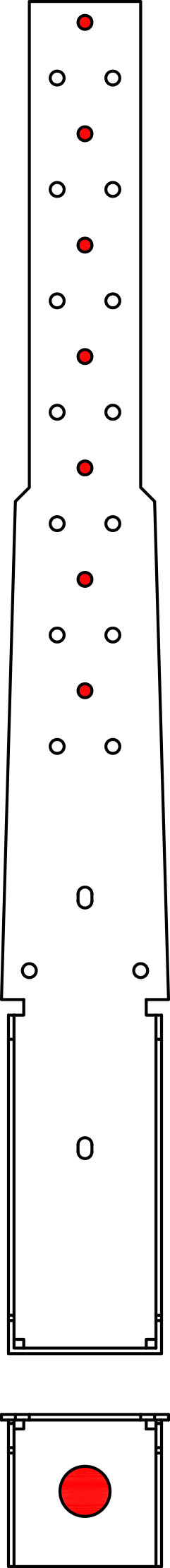

MAH485/2	1.0	Ø16	7.0	CNA	8.7	9.6	11.6	12.3	8.7	9.6	11.6	12.3

Les valeurs caractéristiques publiées sont basées sur une durée de charge intantanée et une classe de service 2, selon l'EC5 (EN 1995) - k_mod= 1,1. Pour des durées de charge et des classes de service différentes, se réferer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient k_modpeut être ajusté.

Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage maximum

Dimensions

Référence	Capacité des ancrages anti-soulèvement
	Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum
	Fixations				Valeurs caractéristiques simplifiées - Bois C24[kN]
	Aile B		Aile A		R₁,ₖ - A plat				R₁,ₖ - Plié
	Qté	Type	Qté	Type	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60	R₁,ₖ(*)	CSA5.0x35Z	CNA4.0x50	CNA4.0x60
MAH485/2	1.0	Ø16	21.0	CNA	17	17	17	17	22.1	22.4	22.4	22.4

Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l'EC5 (EN 1995) - k_mod= 1,1. Pour des durées de charge et des classes de service différentes, se réferer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient k_mod peut être ajusté.

Valeurs caractéristiques - Intérieur mur

Référence	Capacité des ancrages anti-soulèvement
	Characteristic Values - Inside Bois frame wall
	Valeurs caractéristiques - Bois C24[kN]		Fixations				Résistances caractéristiques - Résistance goujon FM753 EVO incluse - Bois C24[kN]
	R1,k (2)		Aile A		Aile B		R1,k (3)
	CNA4,0x35	CNA4,0x50	Qté	Type	Qté	Type	CNA4,0x35
MAH485/2	14.35	14.35	21.0	CNA	1.0	Ø16	14.35

* L'utilisation de pointes Ø4,0x50 dans cette configuration n'est possible que si l'épaisseur du montant est supérieure à 50 mm. La configuration est valable à partir d'une section d'ossature 45x145 mm.

Le calcul a été réalisé avec l'utilisation de 1 FM 753 EVO M16x220/100.

⁽²⁾La valeur caractéristique donnée est basée sur l'hypothèse d'une durée de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d'ancrage doit satisfaire: ( (F_d +8,35 kN) / N_R.d)1.5 + (0.87 x F_d / V_R.d)1.5 < 1 et N_Rk.s ≥ 79,2 kN; d_a ≥ 16 mm; d_N ≥ 12 mm.

⁽³⁾La valeur caractéristique donnée est basée sur l'hypothèse d'une durée de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage à la distance minimale cmin du bord du béton, dans du béton non fissuré C20/25 avec renforcement normal. Les distances au bord sont dans ce cas égales à cmin = 90mm.

Pour tout autre durée de chargement ou classe de service, veuillez vous référer aux ETA de l'équerre et du goujon pour obtenir des résistances plus précises.

Installation

Montage

Fixations

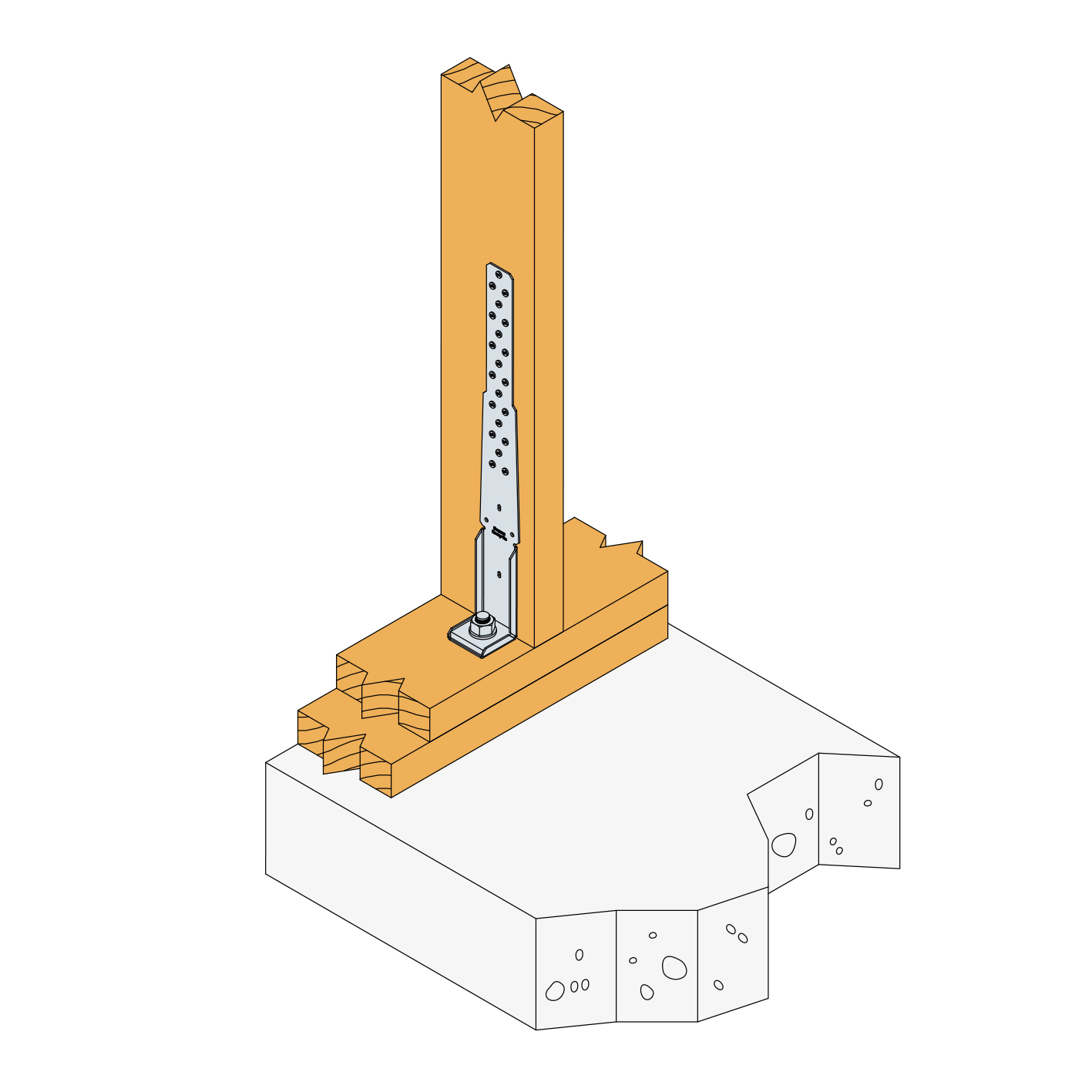

Sur béton :

La rondelle US50/50/8G est fournie avec l'ancrage MAH485/2.

Cheville mécanique Option 7: goujon FM 753 EVO M16x151
Cheville mécanique Option 1: goujon FM-753 CRACK M16x150
Ancrage chimique Option 1: résine AT-HP + tige filetée LMAS M16-170/20

Sur bois :

Pointes annelées : CNA Ø4,0x35 ou CNA Ø4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).

Mise en oeuvre

Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords,
Quelle que soit la configuration, l'utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.

Installation avec feuillard :

Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante: le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
Consultez les plans de clouage ainsi que les caractéristiques techniques dans l'ETE-07/0285.

PRÉCONISATION D’EMPLOI :
L’utlisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
