Rondelle pour ancrages AH et HTT5

Produit complémentaire aux ancrages pour montant d'ossature AH et HTT5. Utilisable pour divers assemblages bois.

Fiche technique
Classe service 3
Exterieur
Acier galvanisé

Présentation

Images

Config. 1 : 1 lisse basse 45 mm
HTT5 + US50-50-8G-B profil.jpg

Caractéristiques

Matière

  • Acier S235JR,
  • Finition galvanisation à chaud.

Avantages

US40/50/10G, associée à l'ancrage AH :

  • Renforce la connexion montant-lisse basse,
  • Empêche le soulèvement du montant,
  • Compatible avec les montants de 45 mm.

US50/50/8G, associée à l'ancrage HTT5 :

  • Permet d'augmenter la résistance au soulèvement de l'ancrage HTT5.

Application

Support

  • Bois,
  • Béton, ...

Domaines d'utilisation

  • Doublage des montants de murs ossature bois,
  • Assemblages bois, ...

Données techniques

Dimensions


Dimensions

Références DB nr. NOBB nr. Dimensions [mm]
A B Ep. Perçages
US40/50/10G-B77425882174448740501013,5x25
US50/50/8G-B5104727438152365050818

Installation

Montage

Installation

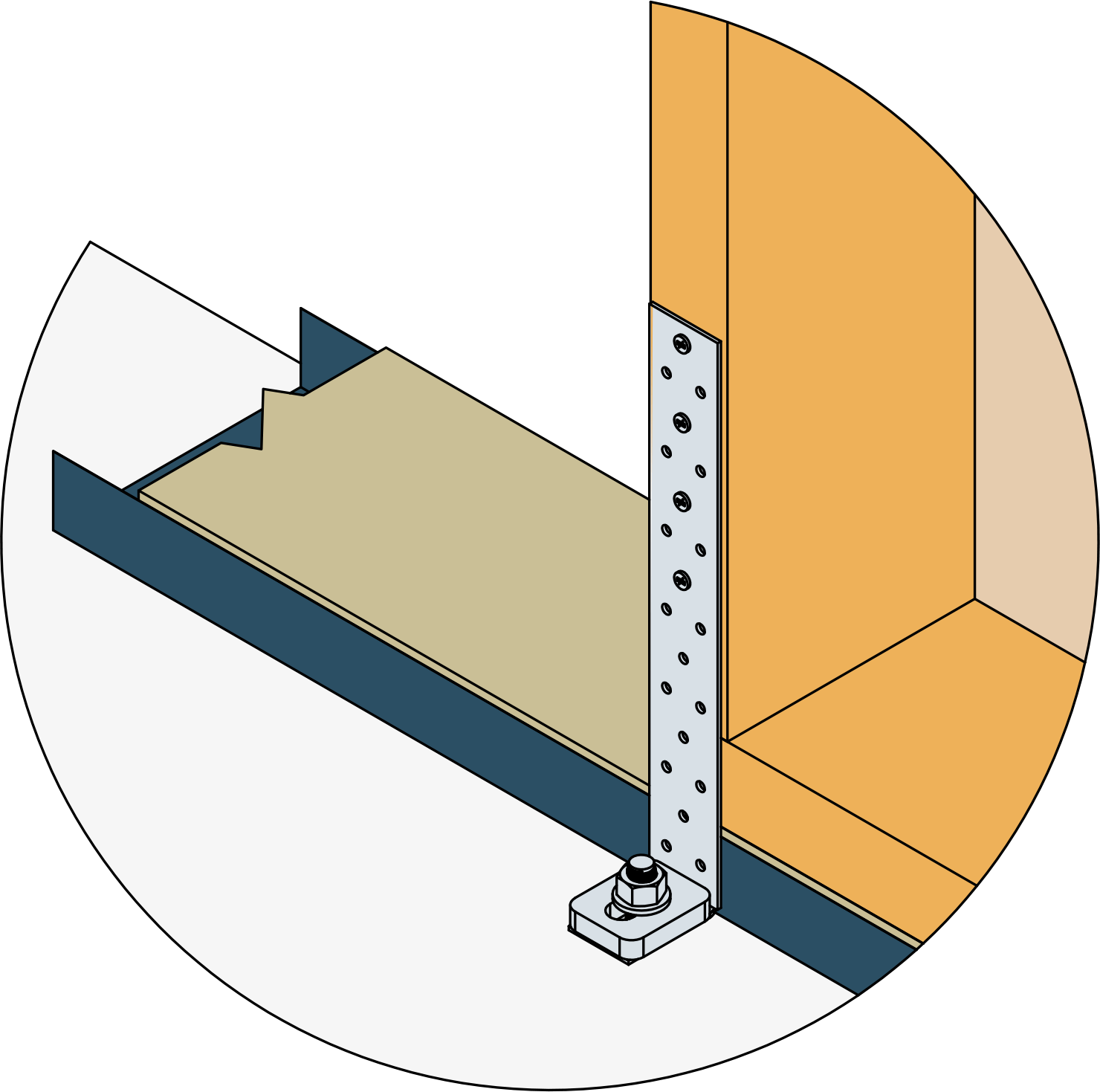

  • En association avec l'ancrage AH, la rondelle US40/50/10Ggarantit les efforts de reprise de charge : elle évite le dépliage de l'équerre lors du soulèvement. La rondelle US40/50/10G est fournie directement collée sur l'ancrage AH.
  • En association avec l'ancrage HTT5, la rondelle US50/50/8G permet d'augmenter sa capacité au soulèvement. La résistance de la fixation dans le support est néanmoins à vérifier.
Config. 1 : 1 lisse basse 45 mm
Config. 2 : 2 lisses basses 45 mm
Config. 3 : pose intérieur du mur
HTT5 + US50-50-8G-B profil.jpg
