AE

Équerre large renforcée

Du fait de sa largeur importante, l'équerre AE est particulièrement adaptée aux reprises de charges latérales. Elle peut être utilisée à la fois sur support bois ou sur support rigide.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275
EPD

Présentation

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 3 mm.

Avantages

  • Peut s'utiliser pour les assemblages bois-bois ou bois-béton

Application

Support

  • Porteur : bois massif, bois lamellé-collé, CLT, béton...
  • Porté : bois massif, bois composite, bois lamellé-collé, CLT...

Domaines d'utilisation

  • Fixation de lisse et de montants,
  • Ancrage de chevrons,
  • FIxation de panneaux lamellés croisées (CLT)...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B Box Quantity Poids [kg]
A B C t Ø5 Ø13 Ø5 Ø13
AE48-R90484837241500.13
AE76-R904876312371500.21
AE1169048116318373500.34Acheter en ligne

Valeurs caractéristiques - Bois sur bois - Clouage total

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AE48-R642.53.83.54.91.1/kmod^0.251.7/kmod^0.25
AE76-R975.17.710.413.42.5/kmod^0.253.6/kmod^0.25
AE1161275.17.714.7202.8/kmod^0.254/kmod^0.25Acheter en ligne
  1. R4,k / 5,k sont détérminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
  2. Si la conception de la structure empêche la rotation de l'élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d'autres configuration d'assemblage (plan de clouage, direction d'effort ...), merci de vous référer à l'ETA-06/0106.

Valeurs caractéristiques - Bois sur bois - Clouage partiel

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4,0x35 CNA4,0x50
AE48-R442.53.83.44.71.1/kmod^0.251.7/kmod^0.25
AE76-R775.17.78.211.42.5/kmod^0.253.6/kmod^0.25
AE116875.17.711.916.92.8/kmod^0.254/kmod^0.25Acheter en ligne
  1. R4,k / 5,k sont détérminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
  2. Si la conception de la structure empêche la rotation de l'élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d'autres configuration d'assemblage (plans de clouages, direction d'effort ...), merci de vous référer à l'ETA-06/0106.

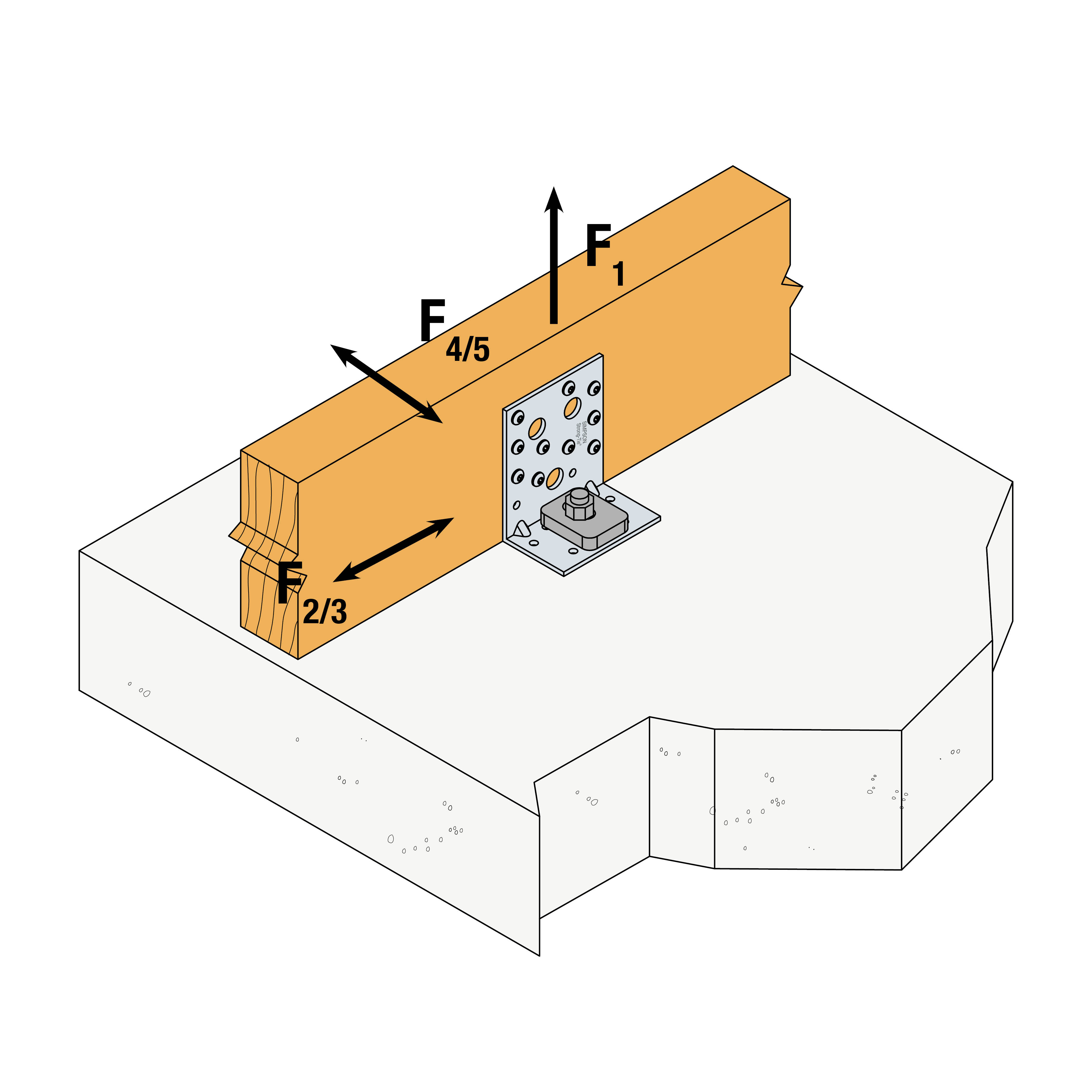

Valeurs caractéristiques - Connexion bois sur béton

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4,0x35 CNA4,0x50
AE48-R6CNA*1M12min: 12.3 ; 12.6/kmod12.6/kmod1.93.2--
AE76-R9CNA*1M12min: 18.7 ; 16.8/kmod16.8/kmod6.710.3--
AE11612CNA*2M1220.7min: 33.3 ; 28.1/kmod2325.5--Acheter en ligne
  1. R4,k / 5,k sont détérminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
  2. La capacité résistante de l'ancrage doit être au minimum de 15,3 kN, à la fois pour l'arrachement et le cisaillement. La capacité résistante de l'assemblage doit être réduite proportionellement si la résistance de l'ancrage est inférieure à 15,3 kN.
  3. Si la conception de la structure empêche la rotation de l'élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d'autres configuration d'assemblage (plans de clouages, direction d'effort ...), merci de vous référer à l'ETA-06/0106.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide

Références Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AE48-R6CNA1M1212.3141.93.2
AE76-R9CNA1M1218.618.66.710.3
AE11612CNA2M1220.731.22325.5Acheter en ligne

*Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé

Referez vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

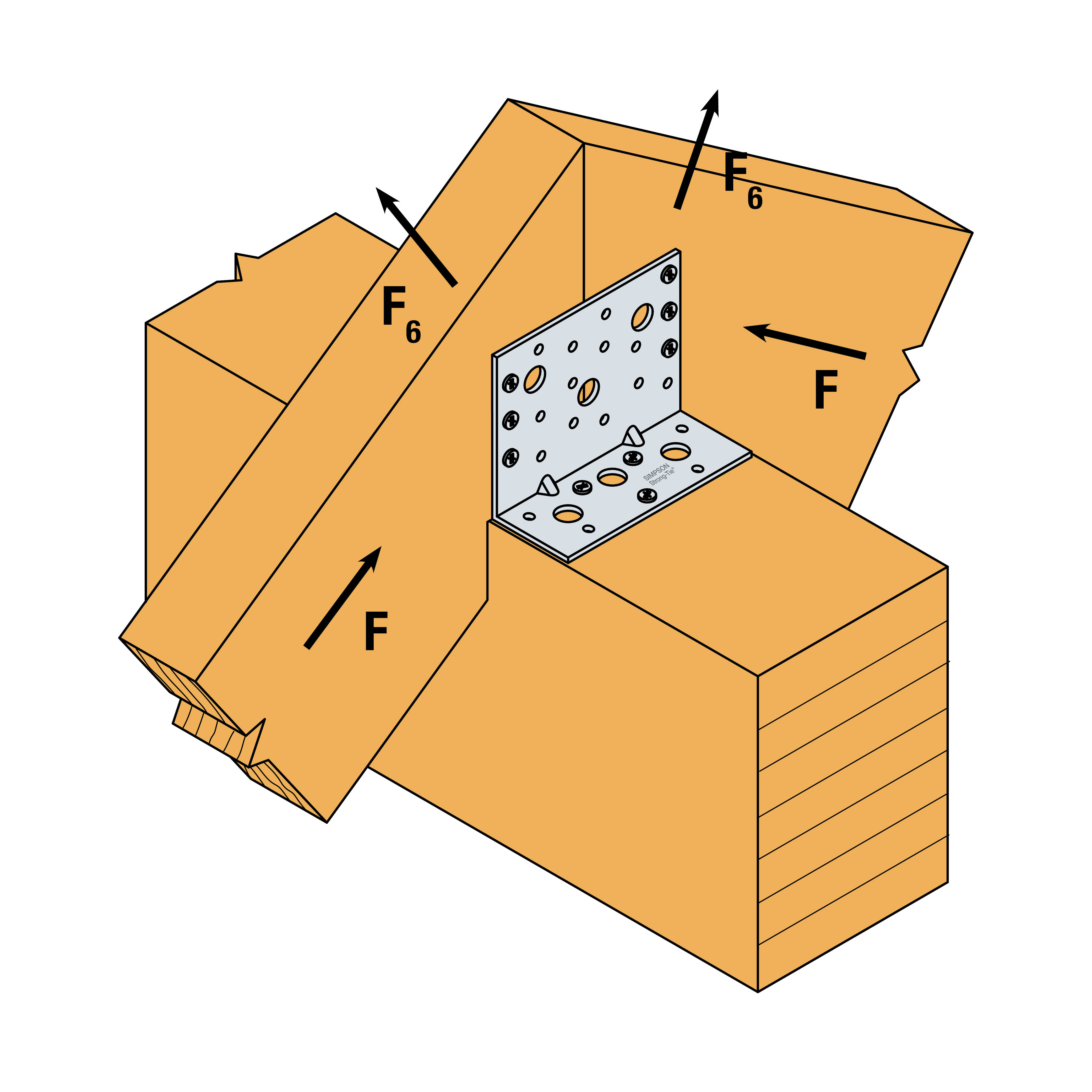

Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres

Références Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres
Fixations Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH12x80 SSH12x80
AE1163SSH3SSH3329.5Acheter en ligne

Installation

Montage

Fixations

Bois sur bois :

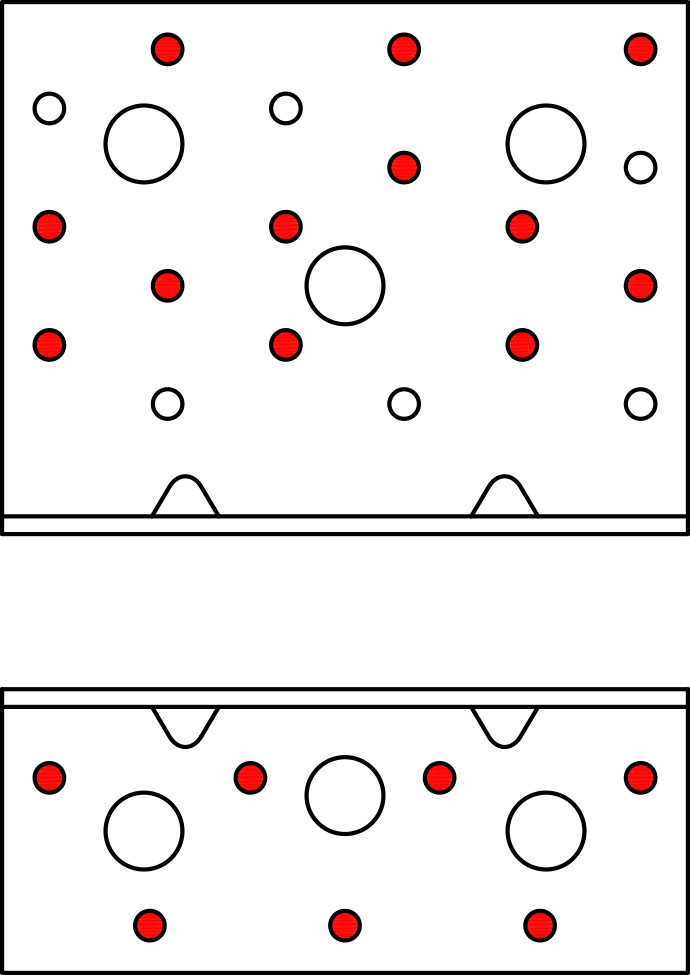

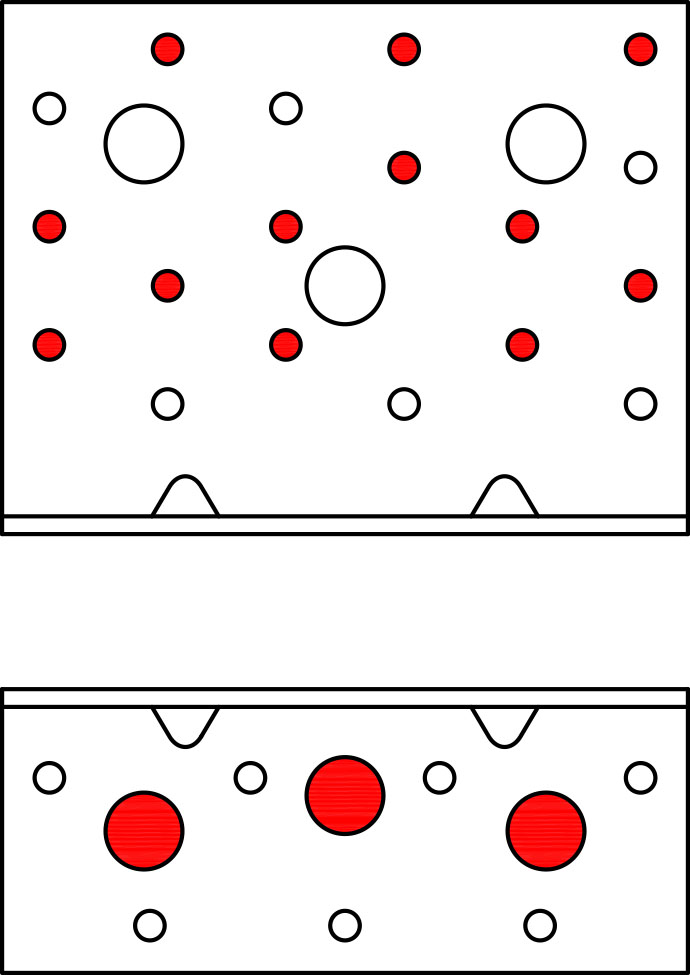

  • Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm,
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40 mm.

Support béton :

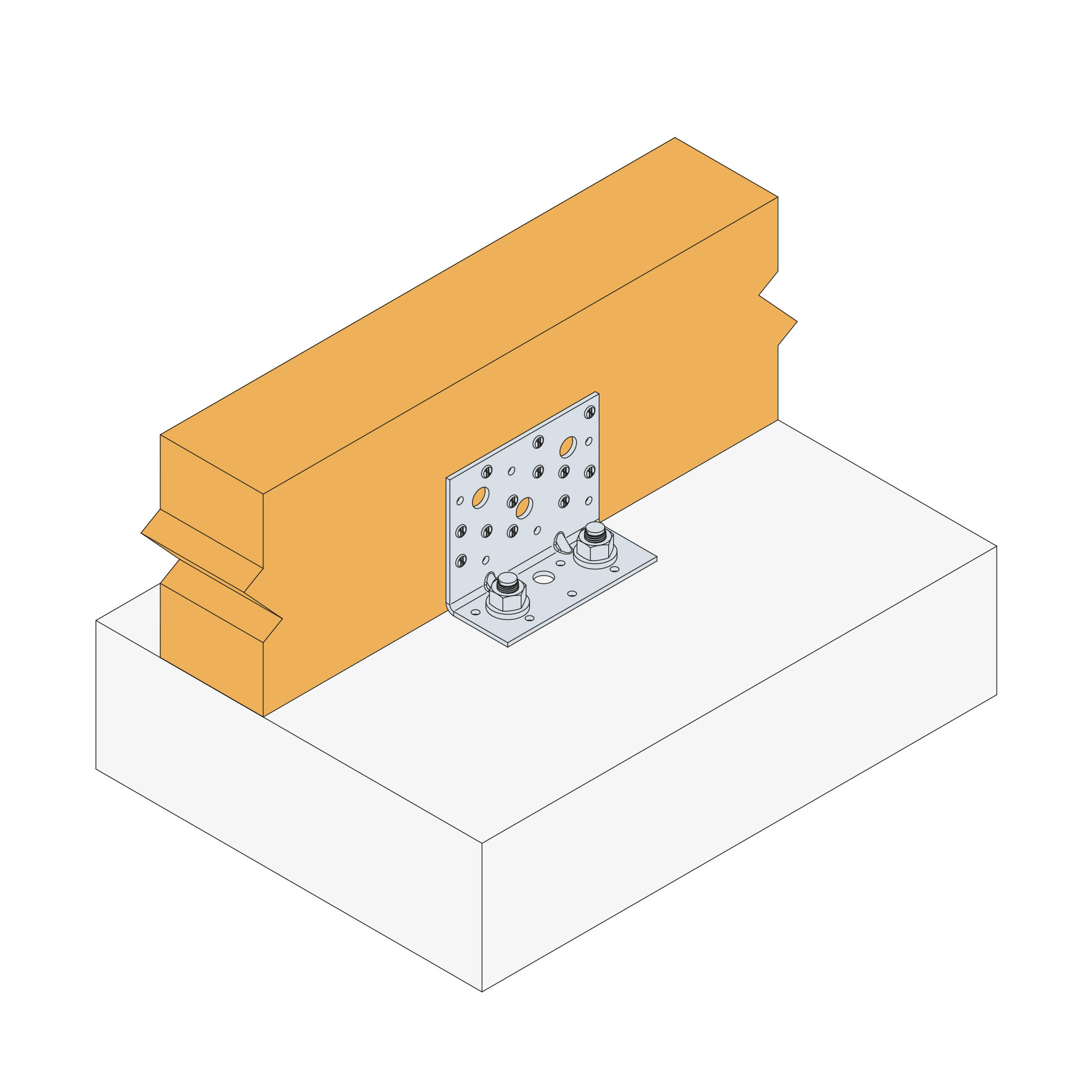

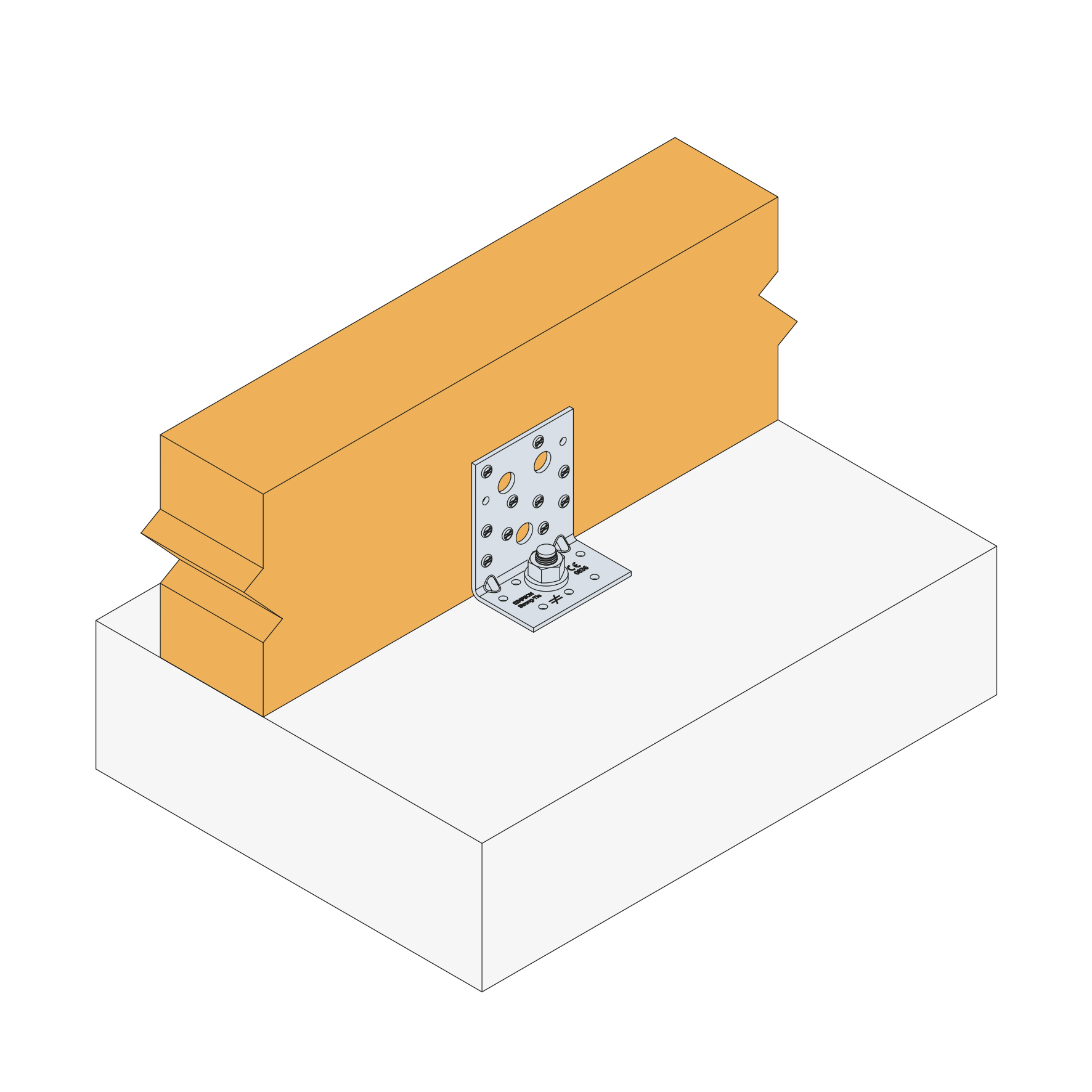

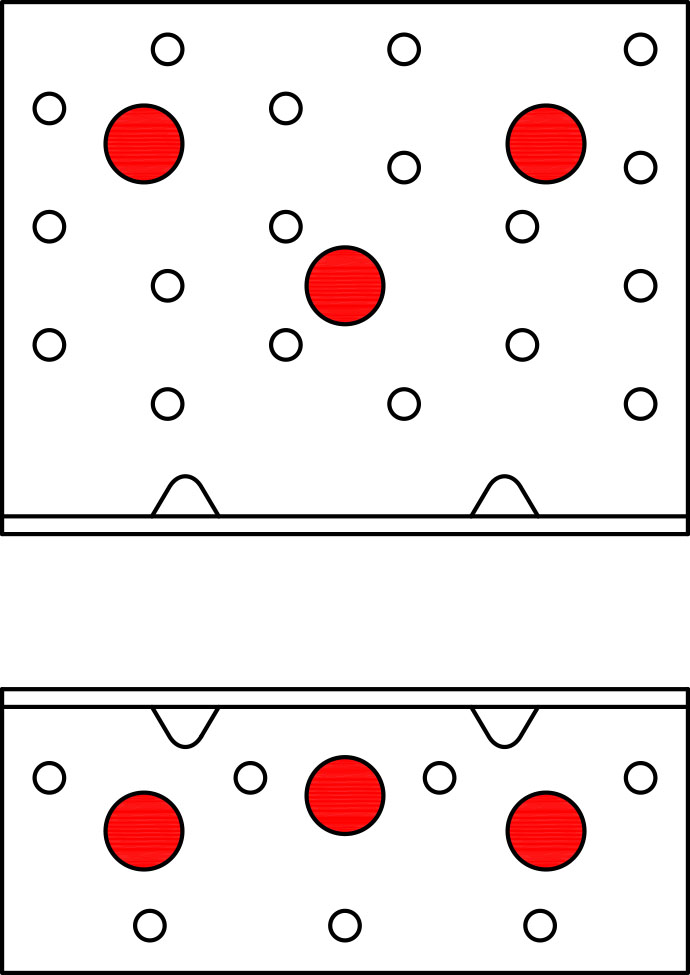

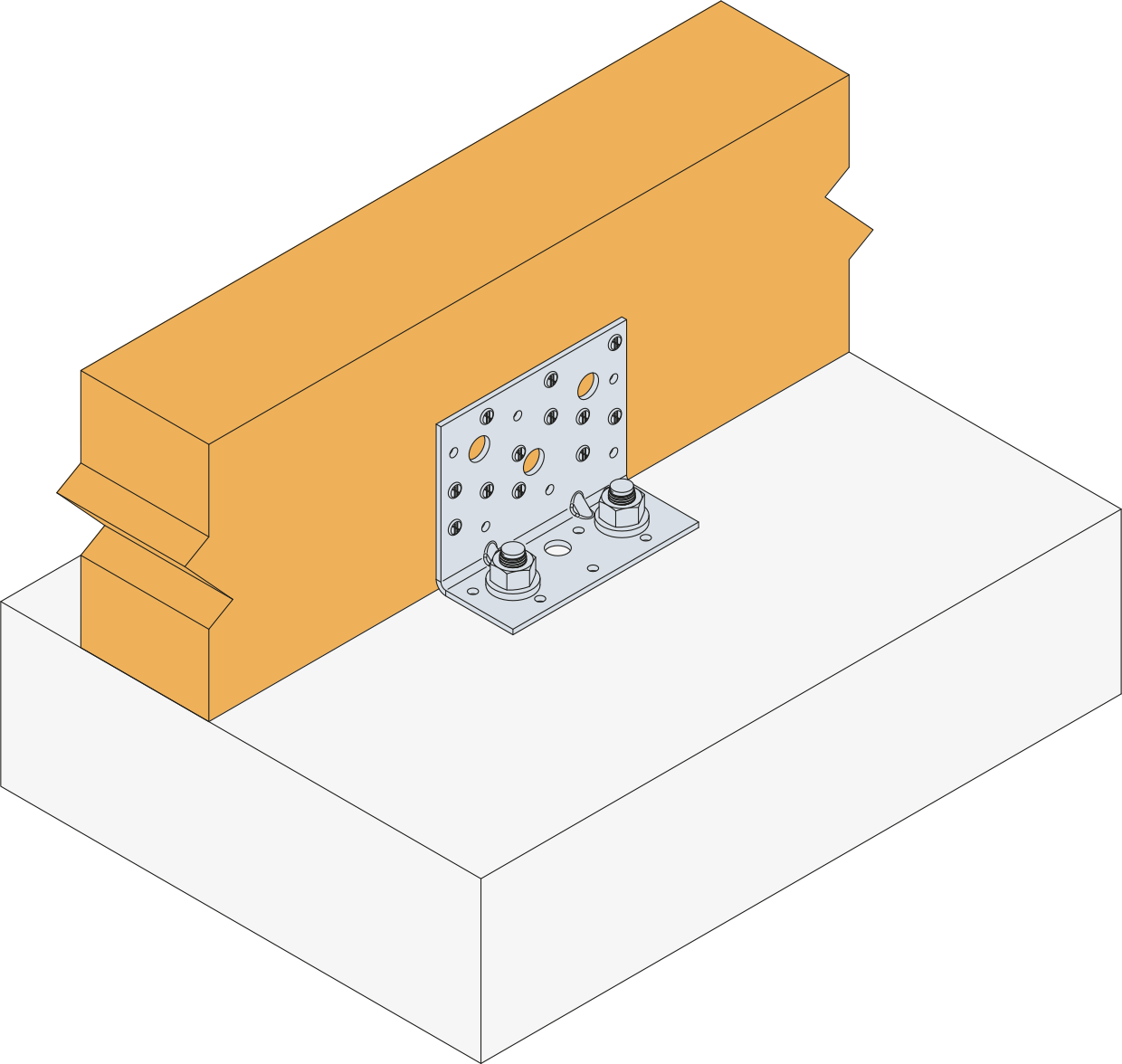

  • Cheville mécanique : goujon FM 753 evo M12x119
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH 20x130.

CLT sur CLT :

  • SSH Ø12 x 80 mm.

Certification

Déclaration de performance (DoP)

Afficher l'historique

Agrément technique (ATE)

Afficher l'historique
eta-06-0106.pdf (13.43 MB)

Dimensions

Bibliothèque CAO et BIM

3D simplifié
3D simplifié
References3D RevitIFCTéléchargez tout au format ZIPSATTéléchargez tout au format ZIPSKPTéléchargez tout au format ZIPSTLTéléchargez tout au format ZIP
AE1163D Revitc-ae116-3d-cad-mult-prod-noholes.rfaIFCc-ae116-3d-cad-mult-prod-noholes.ifcSATc-ae116-3d-cad-mult-prod-noholes.satSKPc-ae116-3d-cad-mult-prod-noholes.skpSTLc-ae116-3d-cad-mult-prod-noholes.stl
AE48-R3D Revitc-ae48-3d-cad-mult-prod-noholes.rfaIFCc-ae48-3d-cad-mult-prod-noholes.ifcSATc-ae48-3d-cad-mult-prod-noholes.satSKPc-ae48-3d-cad-mult-prod-noholes.skpSTLc-ae48-3d-cad-mult-prod-noholes.stl
AE76-R3D Revitc-ae76-3d-cad-mult-prod-noholes.rfaIFCc-ae76-3d-cad-mult-prod-noholes.ifcSATc-ae76-3d-cad-mult-prod-noholes.satSKPc-ae76-3d-cad-mult-prod-noholes.skpSTLc-ae76-3d-cad-mult-prod-noholes.stl
Plan de clouage
Plan de clouage
References2D DWGTéléchargez tout au format ZIPPDFTéléchargez tout au format ZIP
AE1162D DWGc-ae116-2d0-np-btr-8-fr.dwg2D DWGc-ae116-2d0-np-btb-2-fr.dwg2D DWGc-ae116-2d0-np-btr-9-fr.dwg2D DWGc-ae116-2d0-np-btb-3-fr.dwg2D DWGc-ae116-2d0-np-clttoclt-10-fr.dwg2D DWGc-ae116-2d0-np-btb-4-fr.dwg2D DWGc-ae116-2d0-np-raftertob-5-fr.dwg2D DWGc-ae116-2d0-np-btb-6-fr.dwg2D DWGc-ae116-2d0-np-btr-7-fr.dwg2D DWGc-ae116-2d0-np-btb-1-fr.dwgPDFc-ae116-2d0-np-btr-7-fr.pdfPDFc-ae116-2d0-np-btb-1-fr.pdfPDFc-ae116-2d0-np-btr-8-fr.pdfPDFc-ae116-2d0-np-btb-2-fr.pdfPDFc-ae116-2d0-np-btr-9-fr.pdfPDFc-ae116-2d0-np-btb-3-fr.pdfPDFc-ae116-2d0-np-clttoclt-10-fr.pdfPDFc-ae116-2d0-np-btb-4-fr.pdfPDFc-ae116-2d0-np-raftertob-5-fr.pdfPDFc-ae116-2d0-np-btb-6-fr.pdf

Paquets ZIP

Acheter en ligne

France

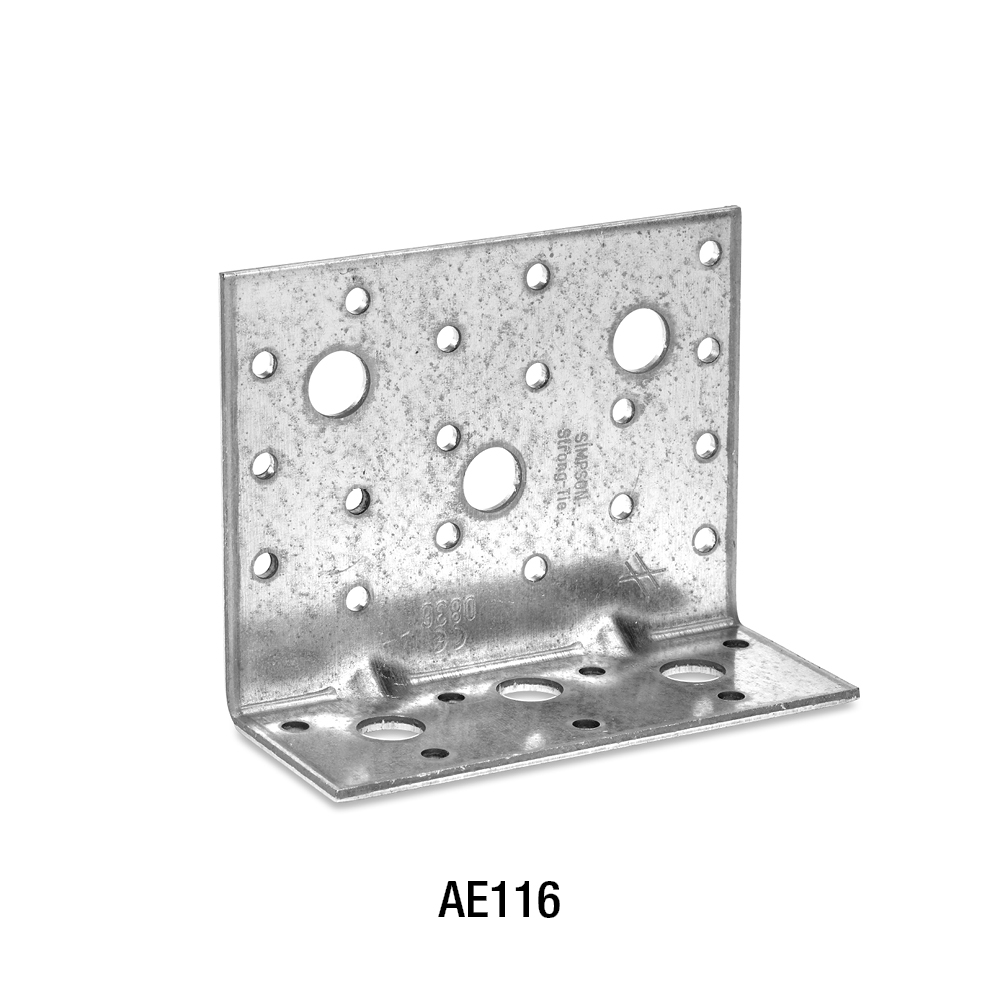

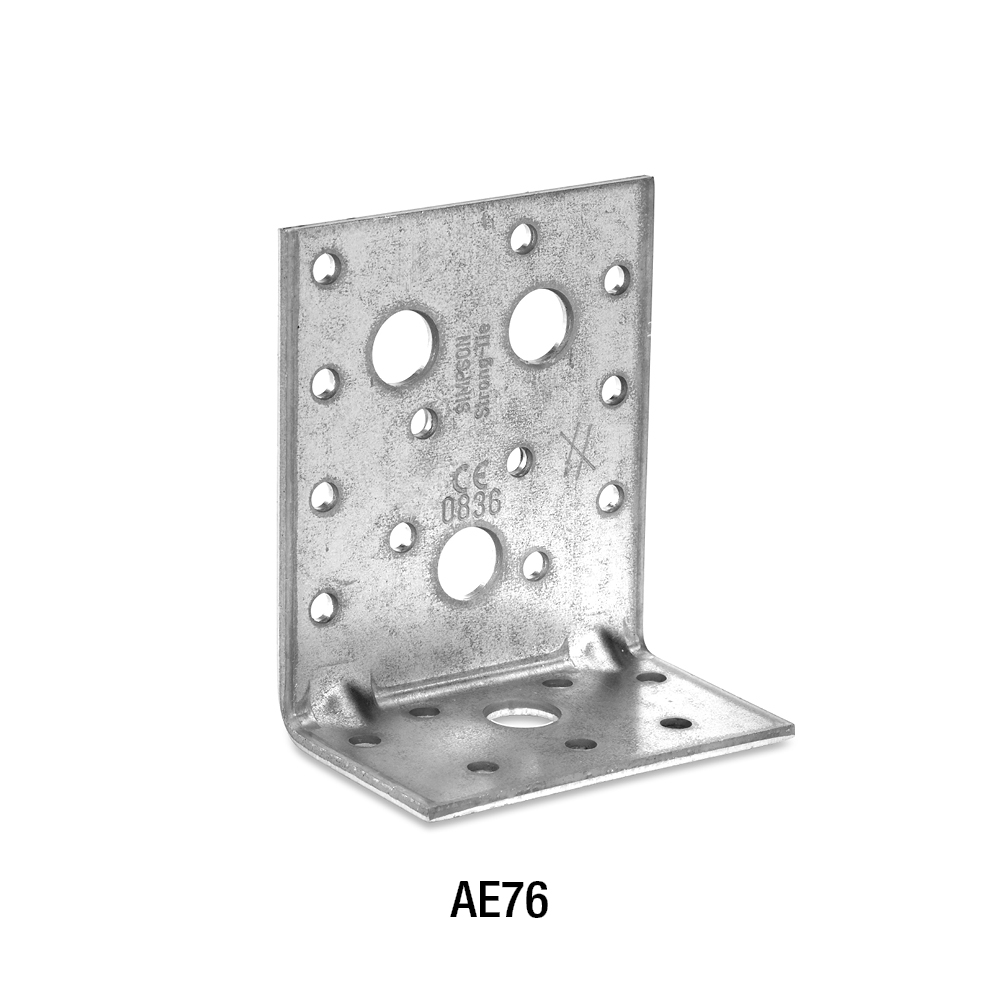

AE116Équerre large renforcée [AE]
