AH

Ancrage pour montants d'ossature

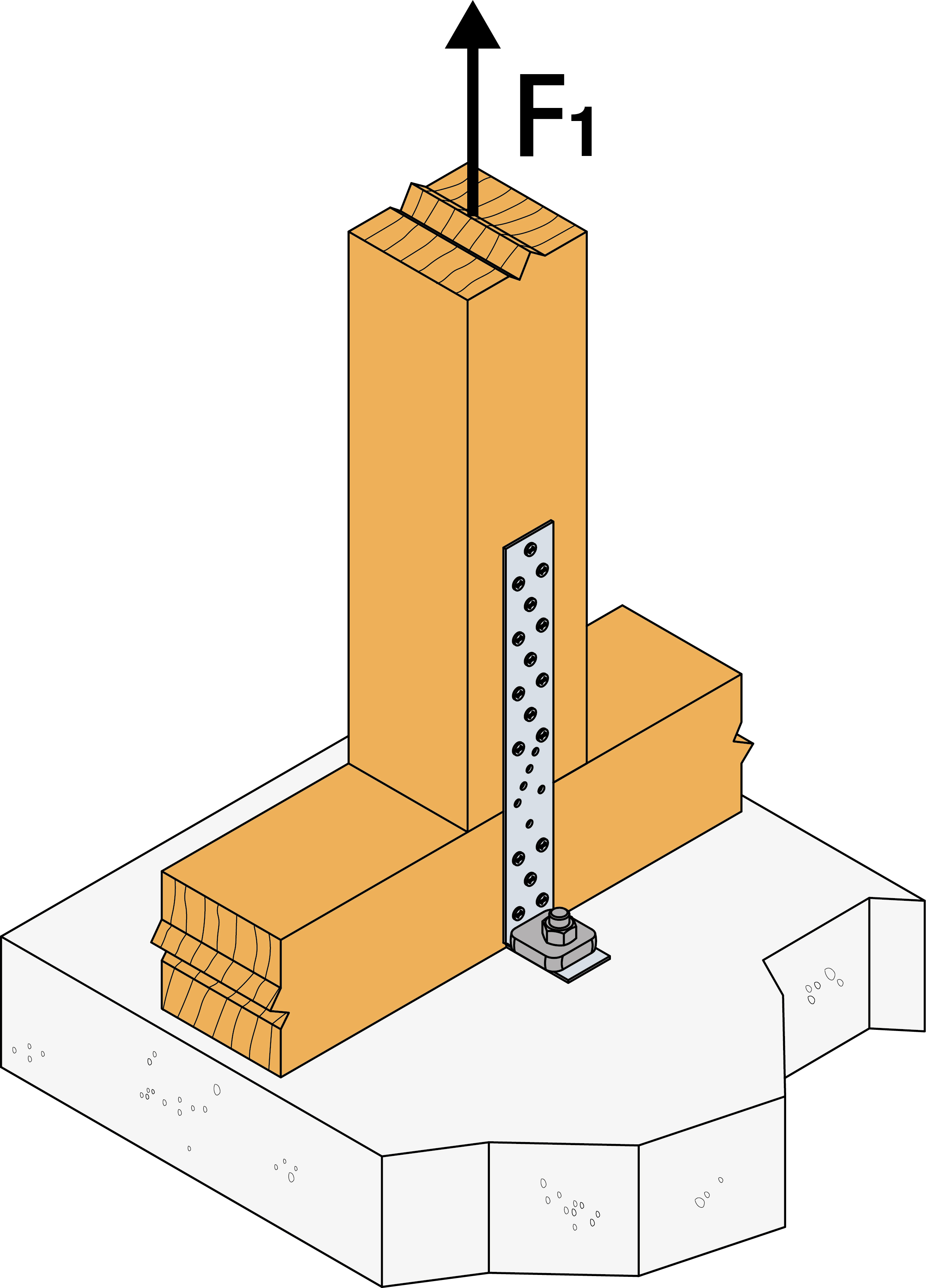

L‘ancrage pour montant d'ossature AH et sa rondelle US40/50/10G sont préconisés pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvenement. Ce connecteur offre une reprise de charge importante en traction.

Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm
Intérieur

Présentation

Images

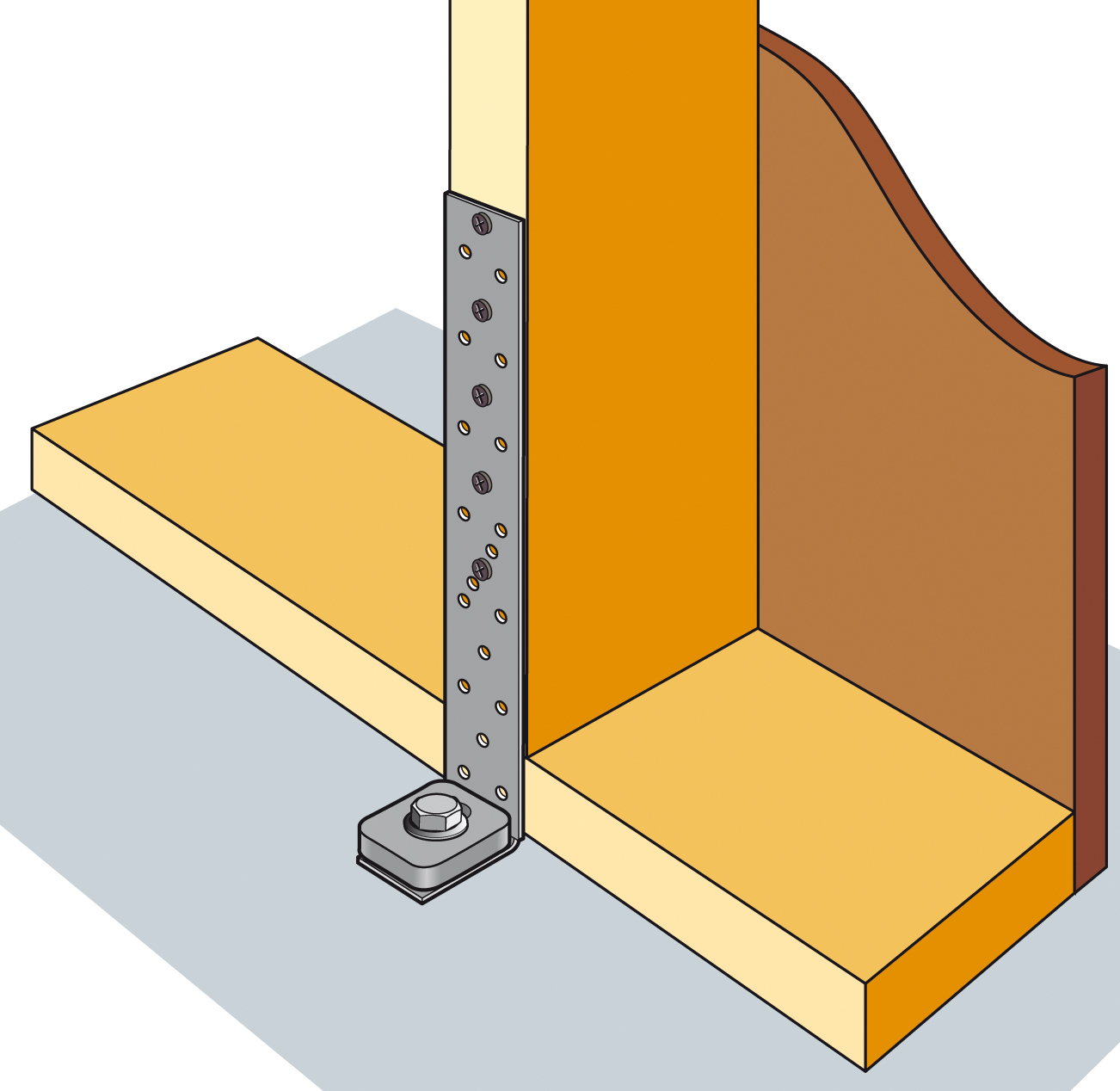

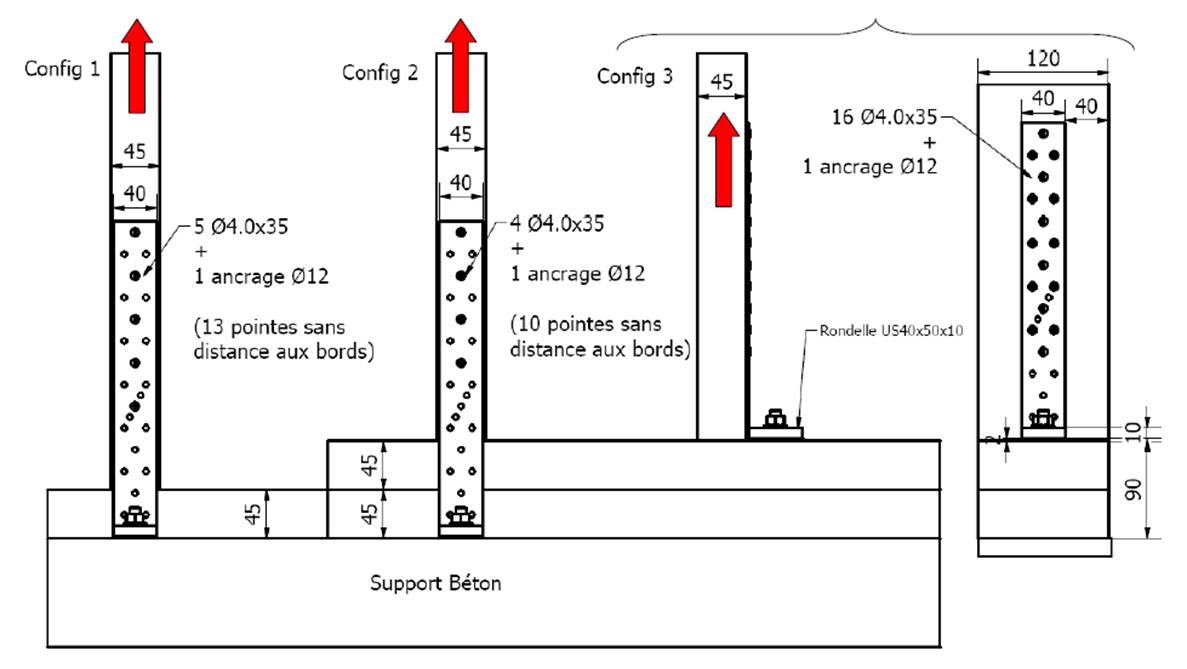

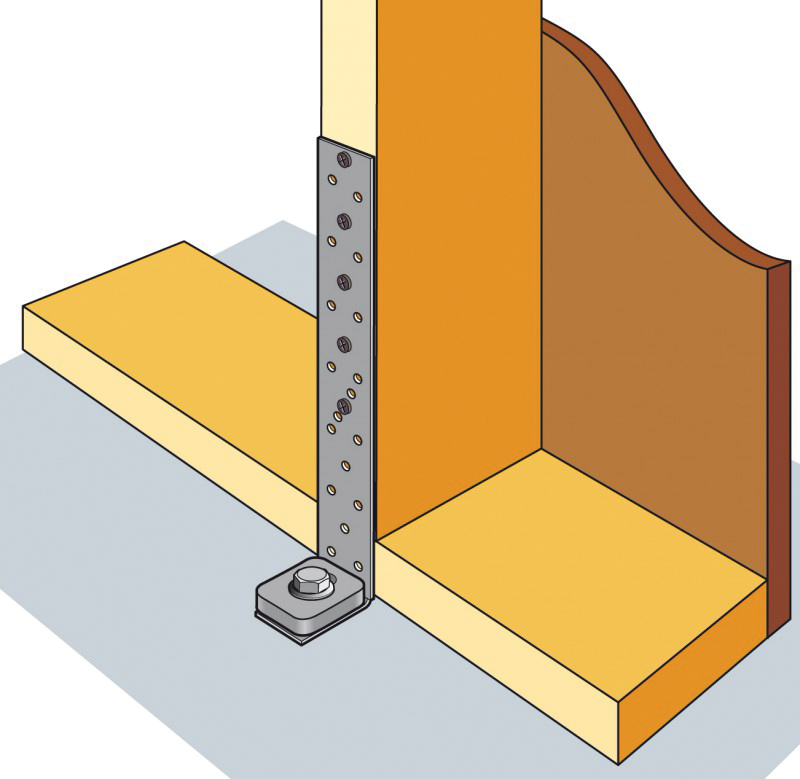

Config. 1 : 1 lisse basse 45 mm

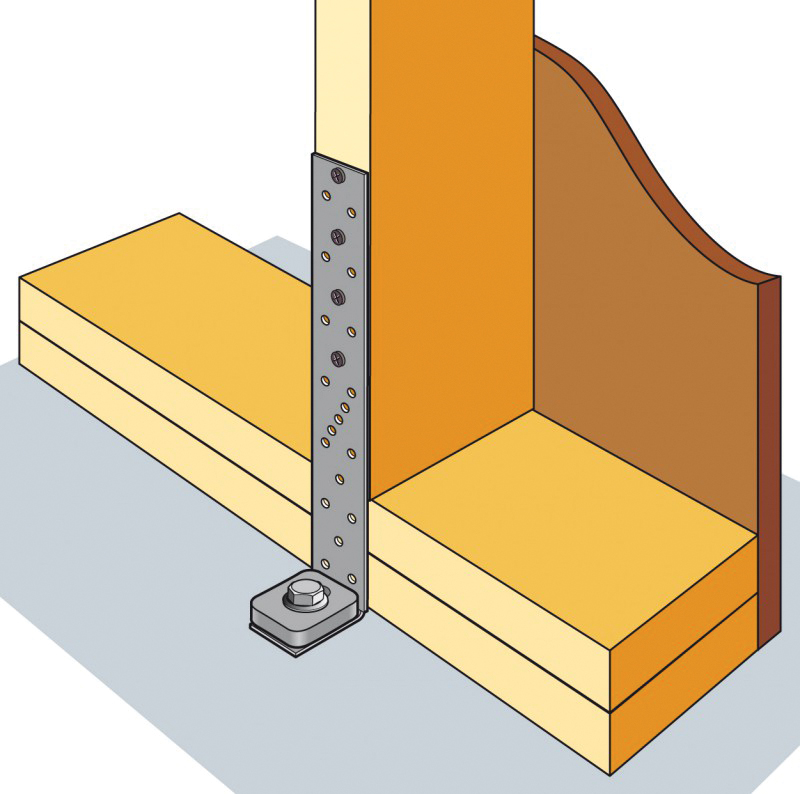

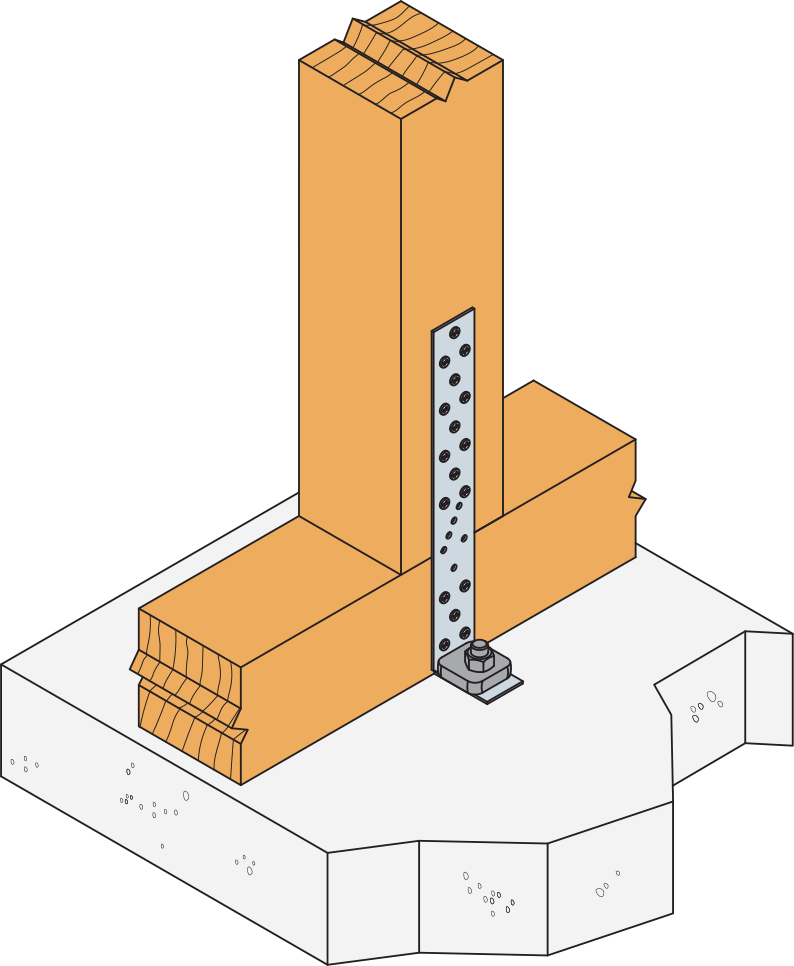

Config. 2 : 2 lisses basses 45 mm

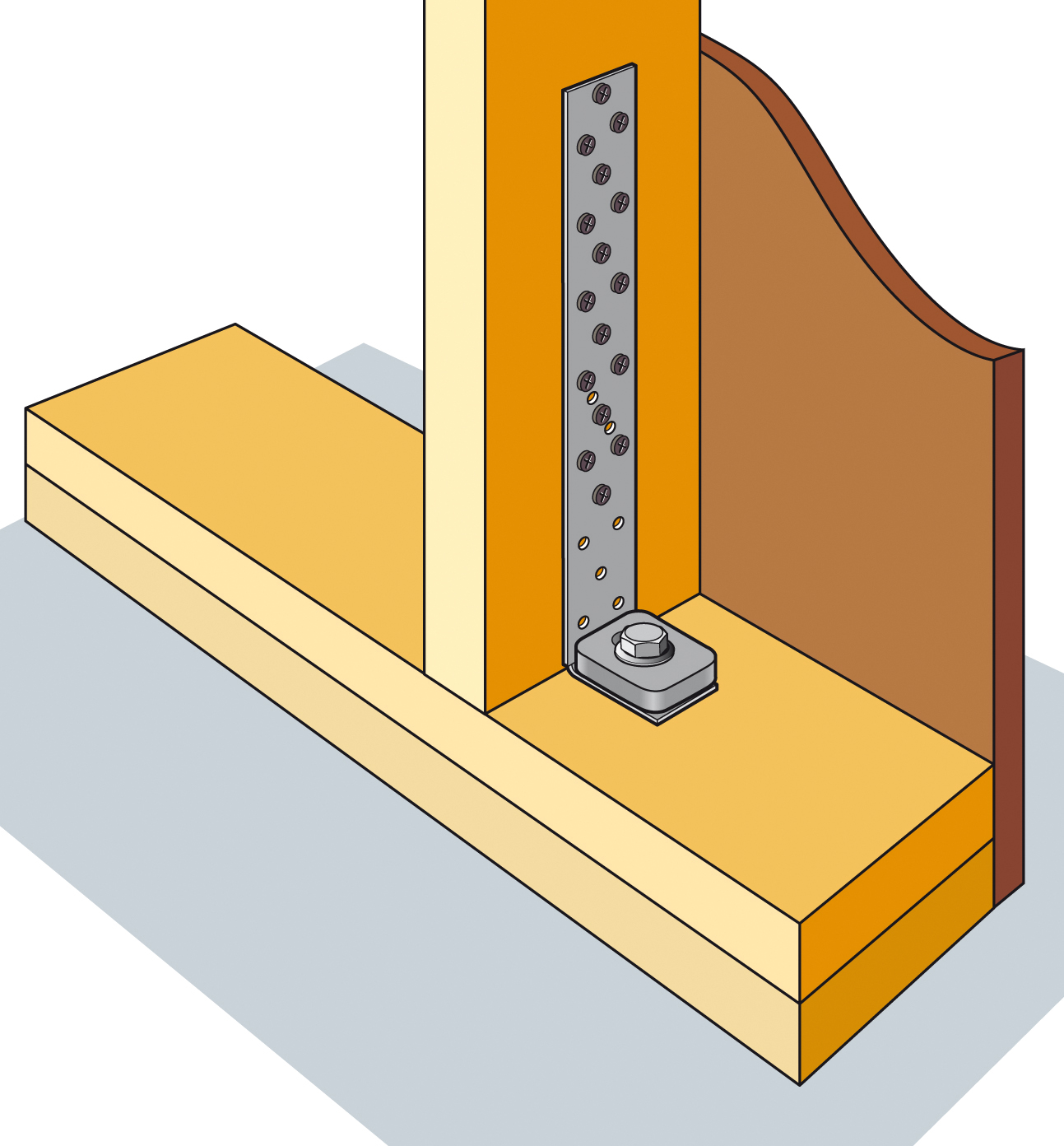

Config. 3 : pose intérieur du mur

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346, ép 2 mm,
  • Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud, ép 10mm.

Avantages

  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : la dissipation d‘énergie s‘effectue ainsi au niveau du couturage.

Application

Support

  • Porteur : bois, béton,
  • Porté: bois.

Domaines d'utilisation

  • Montants ossature bois.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø13
AH29050/2-FR29252402231
AH39050/2-FR39052402271
AH49050/2-FR49252402361
AH29050/4-FR29454404231
AH39050/4-FR39454404271
AH49050/4-FR49454404361

Valeurs caractéristiques - Configuration 1 - 1 lisse basse 45 mm

Références Fixations Valeurs Caractéristiques - Bois C24 [kN] Résistances caractéristiques - résistance goujon FM 753 EVO incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR5CNA1Ø 128.311.18.3
AH39050/2-FR7CNA1Ø 1211.613.88.3
AH49050/2-FR9CNA1Ø 1213.813.88.3
AH29050/4-FR5CNA1Ø 128.311.18.3
AH39050/4-FR7CNA1Ø 1211.615.58.3
AH49050/4-FR9CNA1Ø 1214.9188.3

Pour la configuration 1, l'utilisation de 1 FM 753 EVO M12x119/20 ou AT-HP + LMAS12/150 est conseillée.

(1)La valeur caractéristique donnée est basée sur l'hypothèse d'une duréee de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d'ancrage doit satisfaire: (2.33 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1

(3)La valeur caractéristique donnée est basée sur l'hypothèse d'une durée de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal: les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm and l'espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l'ETA pour obtenir des résistances plus précises.

Valeurs caractéristiques - Configuration 2 - 2 lisses basses total max 100 mm

Références Fixations Valeurs Caractéristiques - Bois C24 [kN] Résistances caractéristiques - résistance goujon FM 753 EVO incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR4CNA1Ø 126.68.96.6
AH39050/2-FR6CNA1Ø 121013.38.3
AH49050/2-FR8CNA1Ø 1213.313.88.3
AH29050/4-FR4CNA1Ø 126.68.96.6
AH39050/4-FR6CNA1Ø 121013.38.3
AH49050/4-FR8CNA1Ø 1213.317.88.3

Pour la configuration 2, l'utilisation de 1 FM 753 EVO M12x119/20 ou AT-HP + LMAS12/150 est conseillée.

(1)La valeur caractéristique donnée est basée sur l'hypothèse d'une duréee de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d'ancrage doit satisfaire: (2.33 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1

(3)La valeur caractéristique donnée est basée sur l'hypothèse d'une durée de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal: les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm and l'espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l'ETA pour obtenir des résistances plus précises.

Valeurs caractéristiques - Configuration 3 - Intérieur mur

Références Fixations Valeurs Caractéristiques - Bois C24 [kN] Résistances caractéristiques - résistance goujon FM 753 EVO incluse - Bois C24 [kN]
Aile A Aile B R1.k(2) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR16CNA1Ø 1211.411.411
AH39050/2-FR16CNA1Ø 1211.411.411
AH49050/2-FR16CNA1Ø 1211.411.411
AH29050/4-FR16CNA1Ø 1217.317.311
AH39050/4-FR16CNA1Ø 1217.317.311
AH49050/4-FR16CNA1Ø 1217.317.311

* L'utilisation de pointes Ø4,0x50 dans la configuration 3 n'est possible que si l'épaisseur du montant est supérieure à 50 mm.

Pour la configuration 3, l'utilisation de 1 FM 753 EVO M12x219/120 ou AT-HP + LMAS12 est conseillée.

(2)La valeur caractéristique donnée est basée sur l'hypothèse d'une durée de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d'ancrage doit satisfaire: ( (Fd +4.92 kN) / Nr.d)1.5 + (0.9 x Fd / Vr.d)1.5 < 1 et NRk.s ≥ 45.6 kN; da ≥ 12 mm; dn ≥ 8.8 mm

(3)La valeur caractéristique donnée est basée sur l'hypothèse d'une duréee de chargement instantanée et en classe de service 2 selon l'EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal: les distances au bord sont supérieures à ccr.N =110 mm, ccr.sp = 215 mm and l'espacement est supérieur à scr.N = 220 mm, scr.sp = 430 mm

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l'ETA pour obtenir des résistances plus précises.

Installation

Montage

Fixations

Sur béton :
Configuration 1 ou 2 :

  • Cheville mécanique : FM 753 EVO M12X119/20,
  • Ancrage chimique : résine AT-HP + tige LMAS M12-150/35.

Configuration 3 :

  • Cheville mécanique : FM 753 EVO M12X219/120,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12 avec un tfix supérieur à l'épaisseur de bois à traverser + 12 mm.

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou CNAØ4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).

Installation

  • Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords,
  • L’utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous. Celle-ci évite le dépliage de l‘ancrage AH lors du soulèvement.

PRÉCONISATION D’EMPLOI :
L’utlisation d‘ancrage AH + rondelle US40/50/10G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
