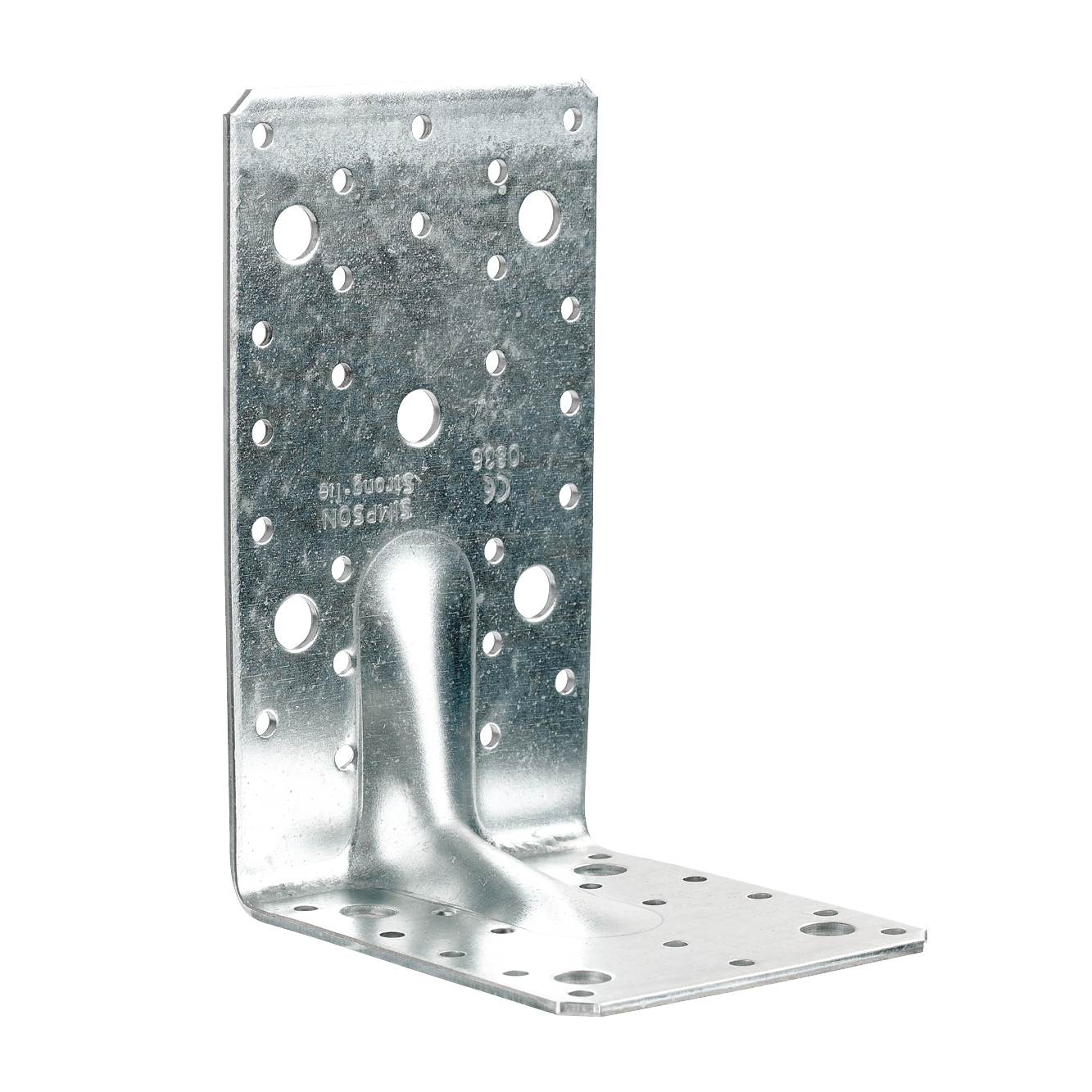

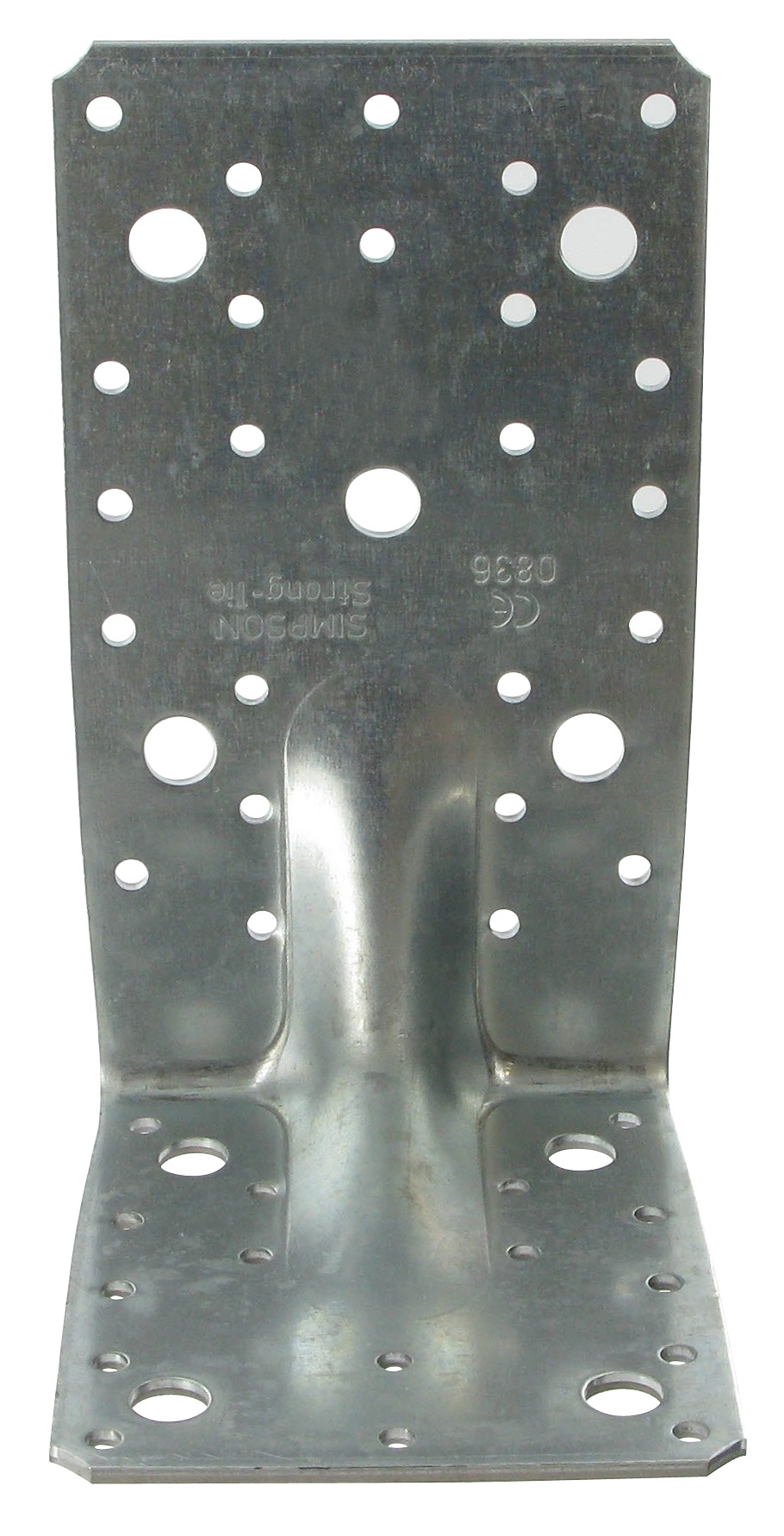

E20/3

Grande équerre renforcée

Les équerres renforcées E20/3 sont les plus performantes de notre gamme. Elles s'adaptent à toutes les configurations d'assemblages structurels qu'il s'agisse de liaisons sur bois ou sur béton.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur 3 mm.

Avantages

  • Très résistante aux efforts de traction et cisaillement,
  • Grande polyvalence d'utilisation...

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B Box Quantity
A B C t Ø5 Ø11 Ø5 Ø11
E20/317011395324516425

Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/324167.348.9511.7714.7119.8921.8626.6128.31

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

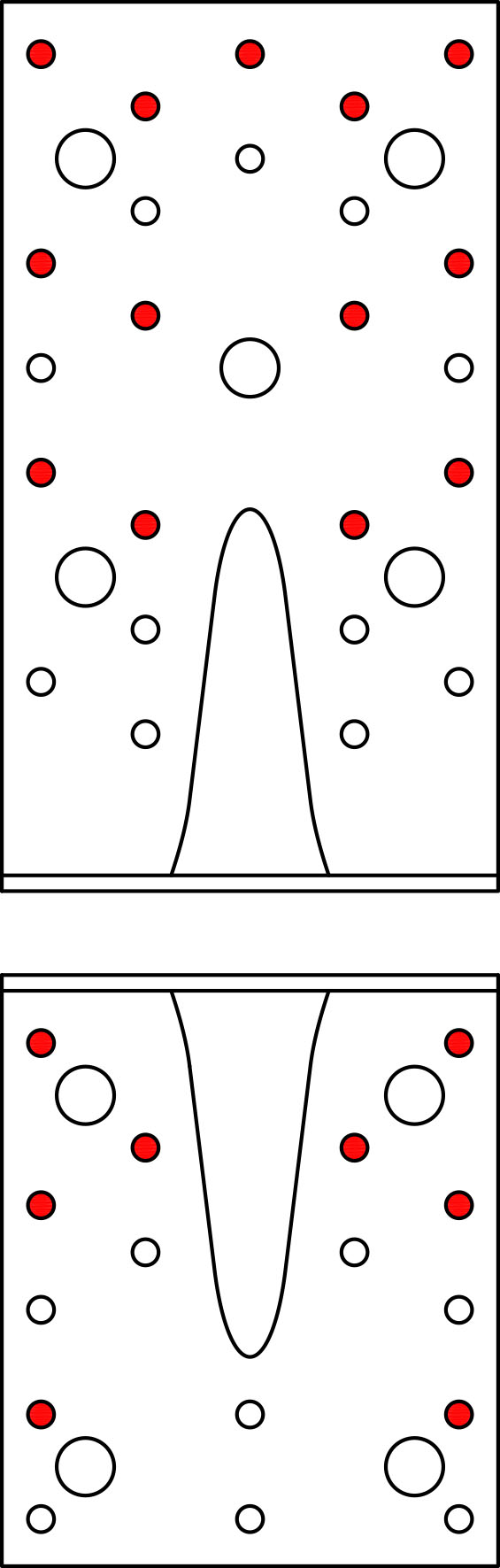

Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/31295.566.788.7810.971516.4820.2221.51

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel

Références Valeurs caractéristiques - Connexion poutre bois sur poteau bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/31385.566.788.7810.9711.7712.9315.9116.92

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

Références Valeurs caractéristiques - Connexion poteau bois sur poutre bois
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3181612.6715.4519.3124.14

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total

Références Valeurs caractéristiques - Connexion bois sur support rigide - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/324CNA4Ø1053.765.57188.83942.944.747.5

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

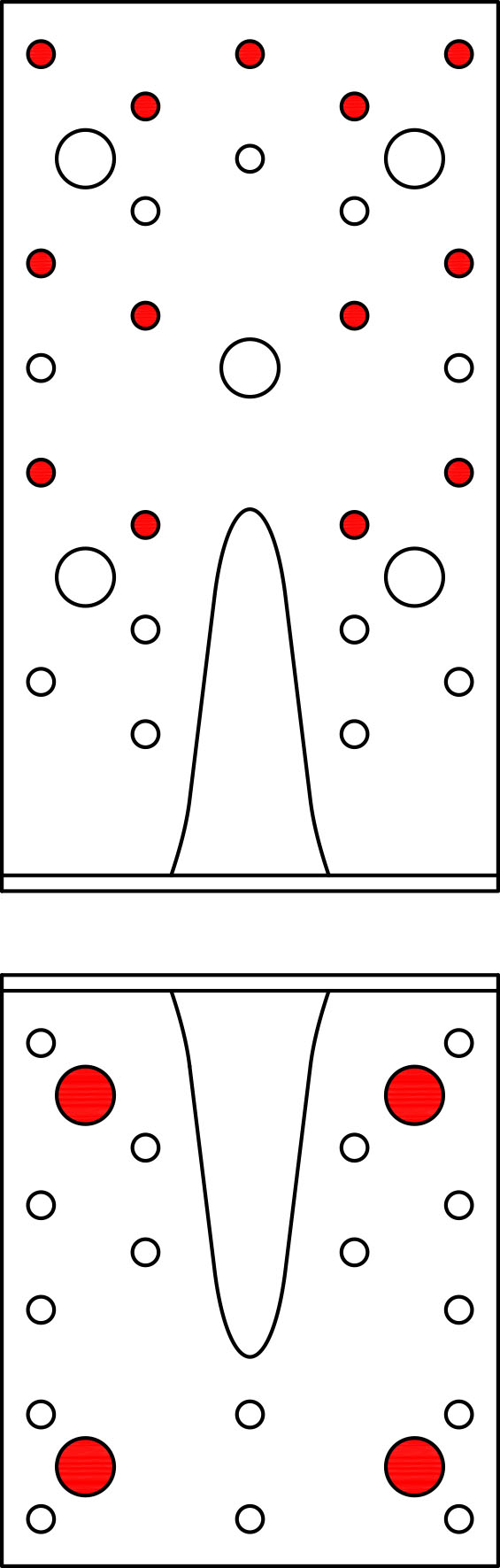

Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel

Références Valeurs caractéristiques - Connexion bois sur support rigide - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/313CNA4Ø1030.236.9405025.42829.131

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres

Références Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x80 SSH10x80
E20/35SSH4SSH2926

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou Ø4.0x60 mm,
  • Vis CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
  • Vis SSH Ø10.0x80 mm,
  • Tirefonds Ø10 mm,
  • Boulons Ø10 mm.

Sur béton :
Support béton plein :

  • Cheville mécanique : goujon FM 753 evo M10x78
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH16x130.

Sur acier :

  • Boulons Ø10 mm

Installation

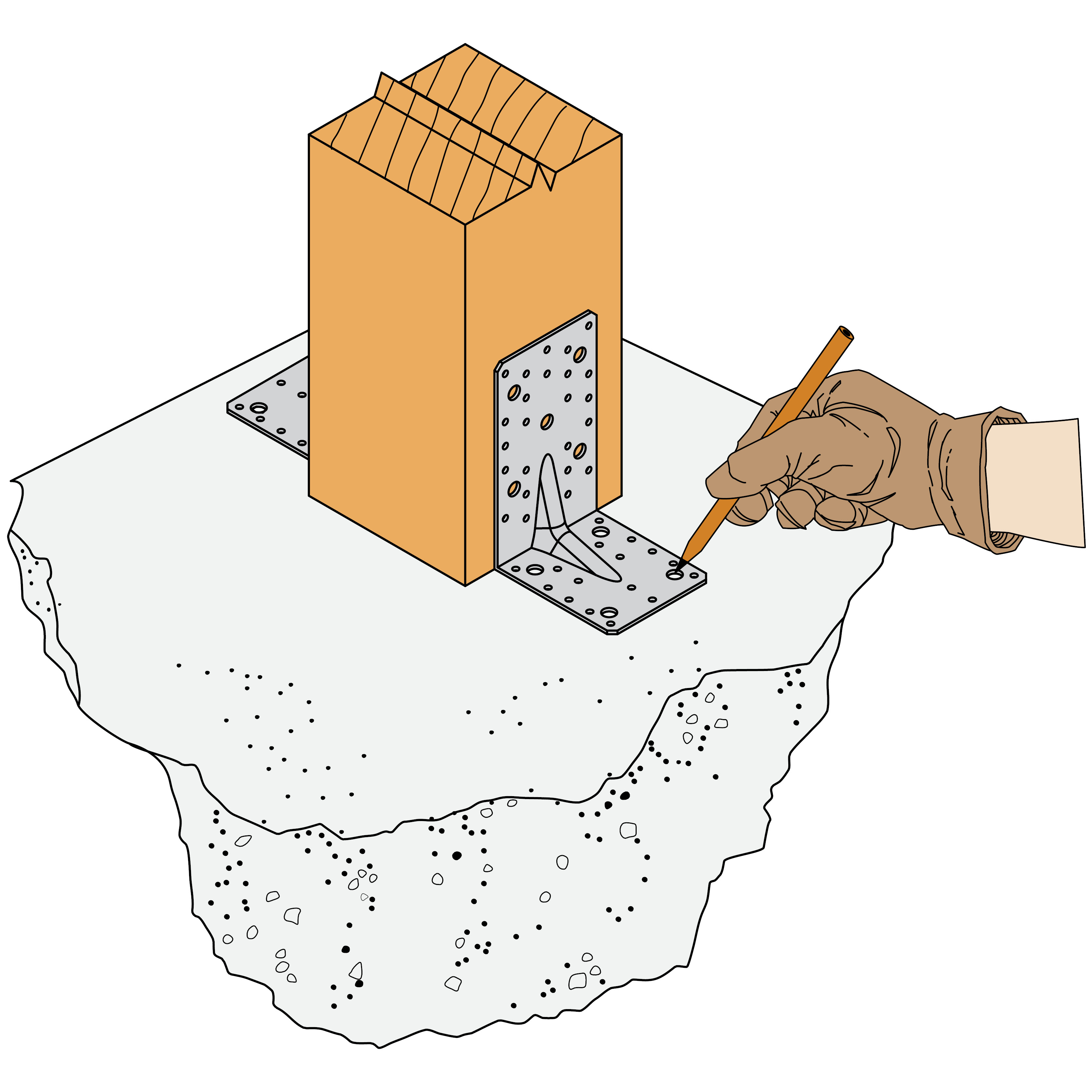

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,

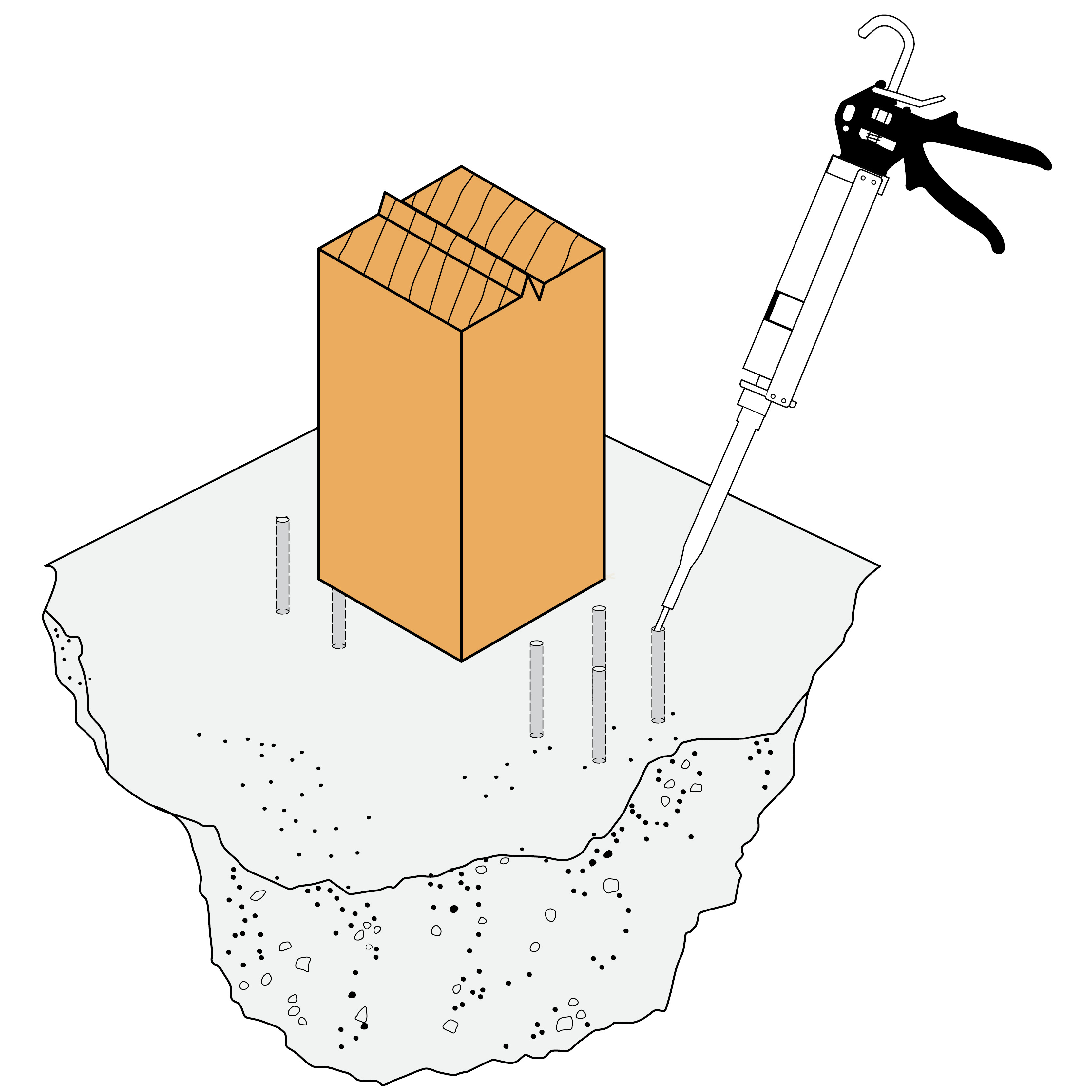

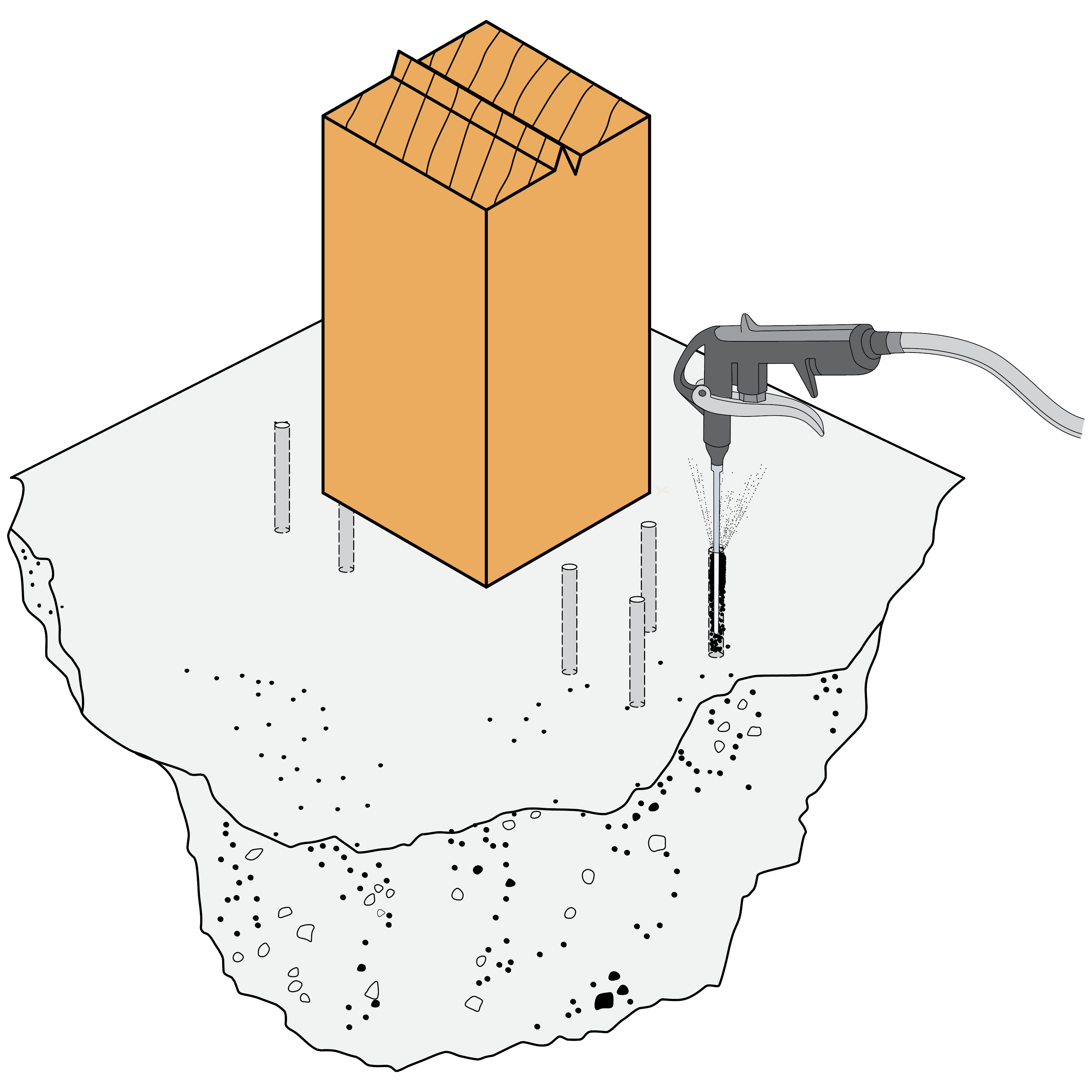

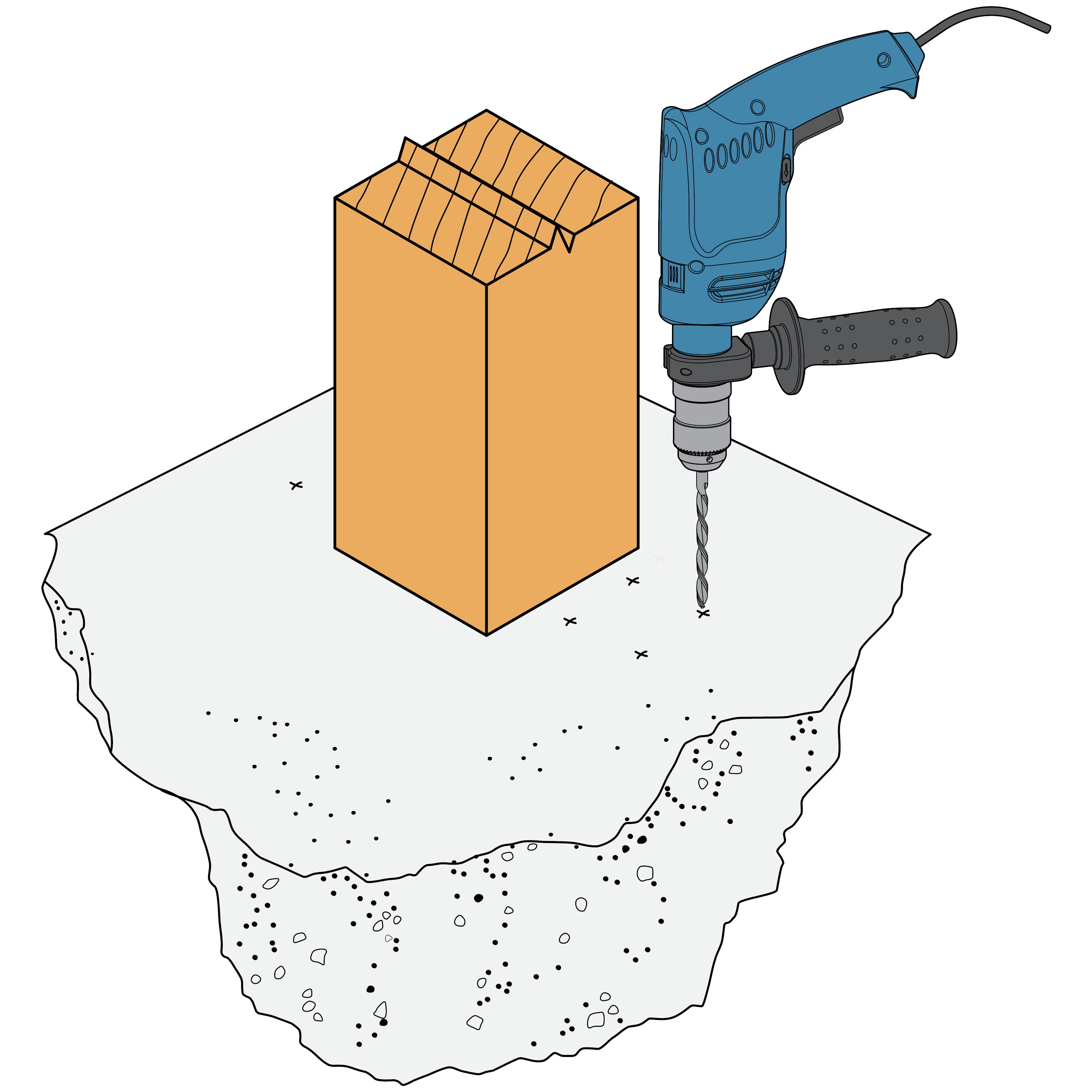

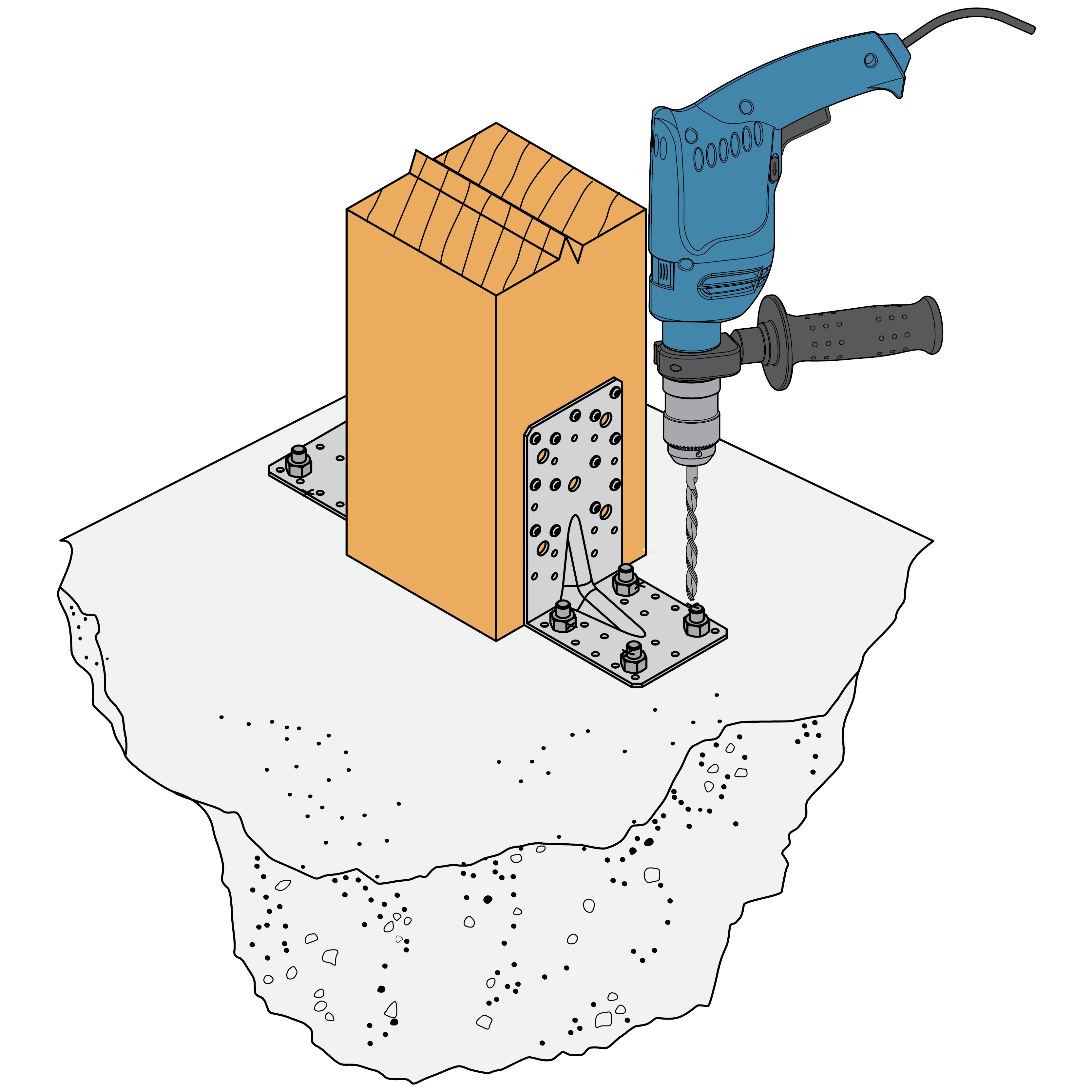

  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Technical Notes

Informations techniques

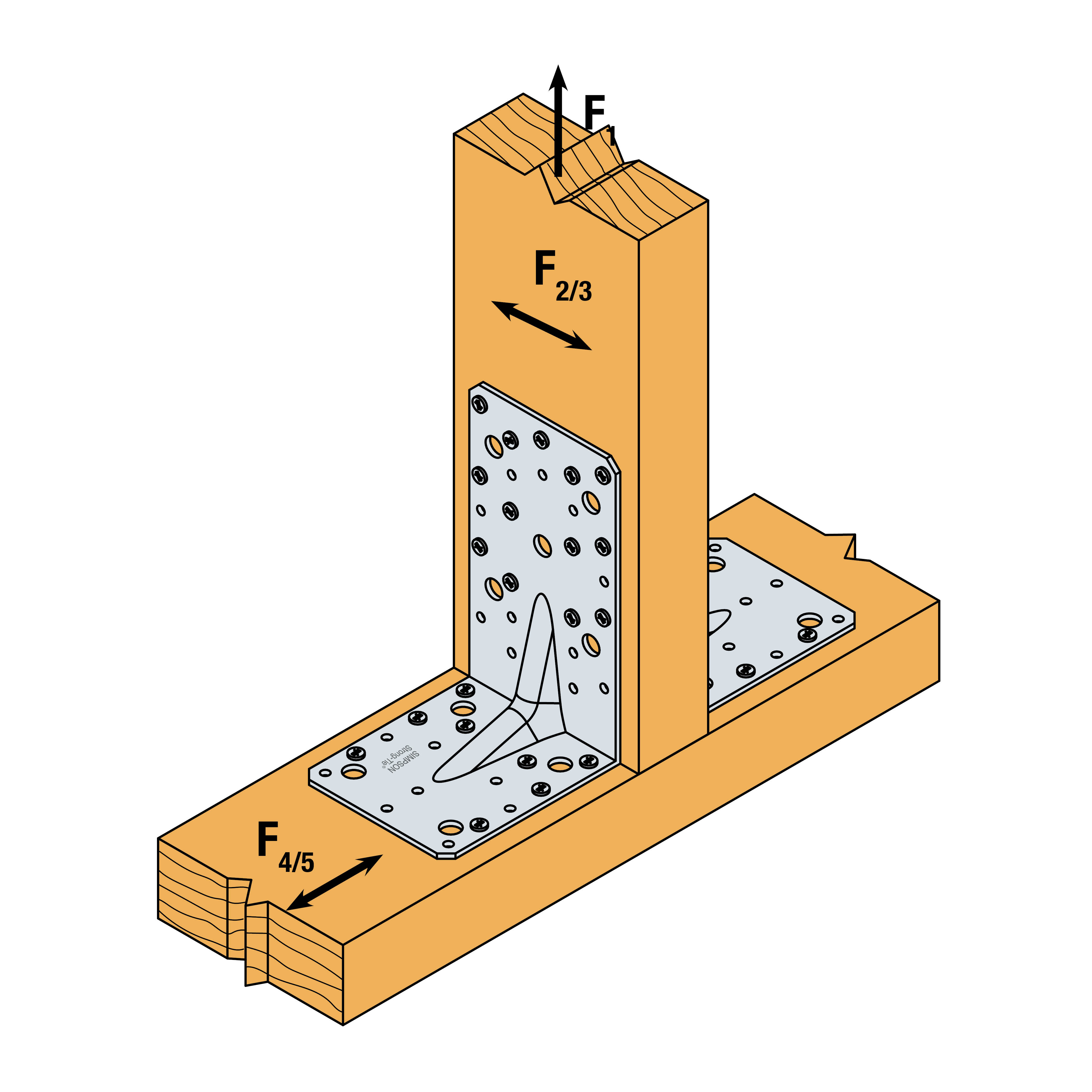

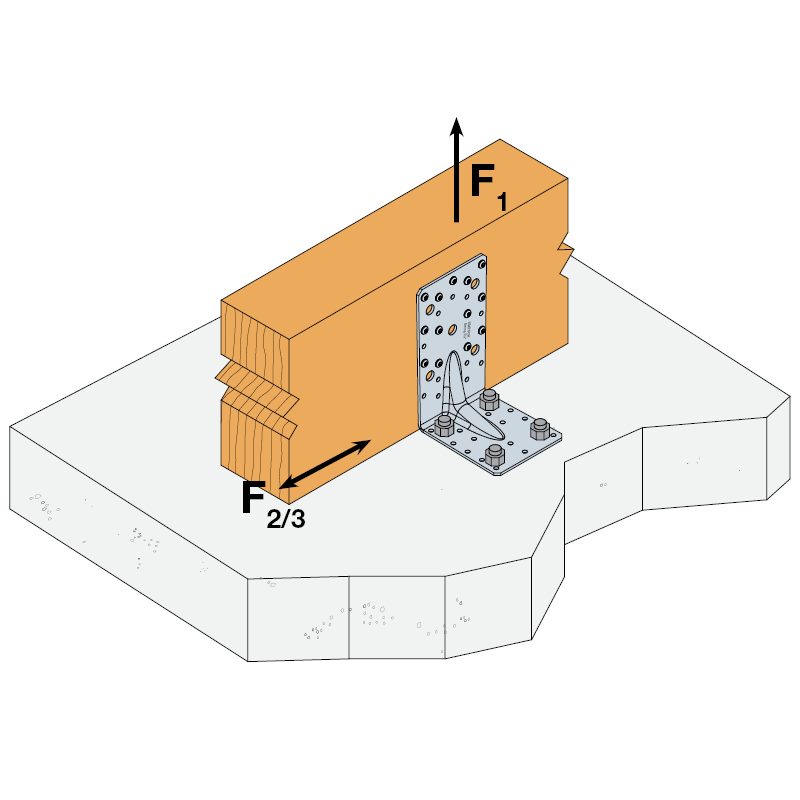

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche. Pour plus d’information, contactez-nous.
