ES10IX

Equerre structurelle - Inox A4

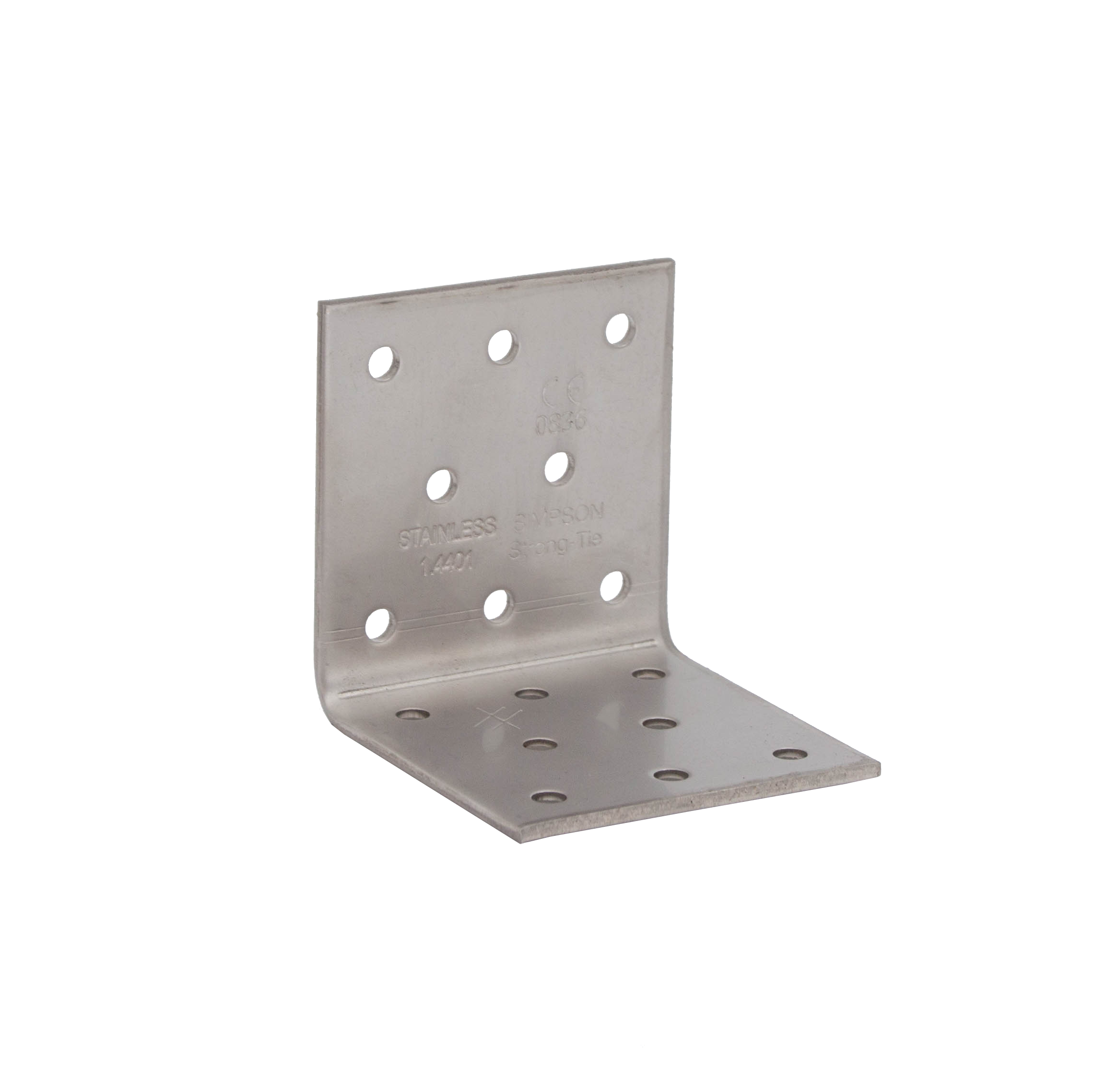

L'équerre inox ES10IX/60 est préconisée dans des ambiances agressives.

Marquage CE
ETA
Classe service 3
Acier inoxydable A4
Ambiance corrosive

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A4 (316, 1.4401) suivant NF EN 10088,
  • Epaisseur : 2,5 mm.

Avantages

  • Simplifie les assemblages en extérieur,
  • Adaptée aux ambiances agressives,
  • Grande variété d'utilisations.

Application

Support

  • Porteur : bois massif, lamellé collé, béton, ...
  • Porté : bois massif, lamellé collé, bois composite, fermes triangulées, profilés, ...

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses de bardage, montant de bardage,
  • Ancrage de chevrons,
  • Consoles, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø5
ES10IX/60 60 60 60 2.5 8 8

Valeurs Caractéristiques simplifiées

Références Valeurs caractéristiques simplifiées - Connexion bois sur bois
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k*
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10IX/60 5 5 3.3 4.4 5.1 6.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées inox PCRIX Ø4.0 x 50,
  • Vis inox CSA-S,
  • Boulons inox.

Sur support rigide :
Support béton :

  • Cheville mécanique : goujon BOAXII M10-92/10 A4,
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 A4.

Support maçonnerie creuse :

  • Cheville mécanique : cheville FPNH 10-135/65 A4,
  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
