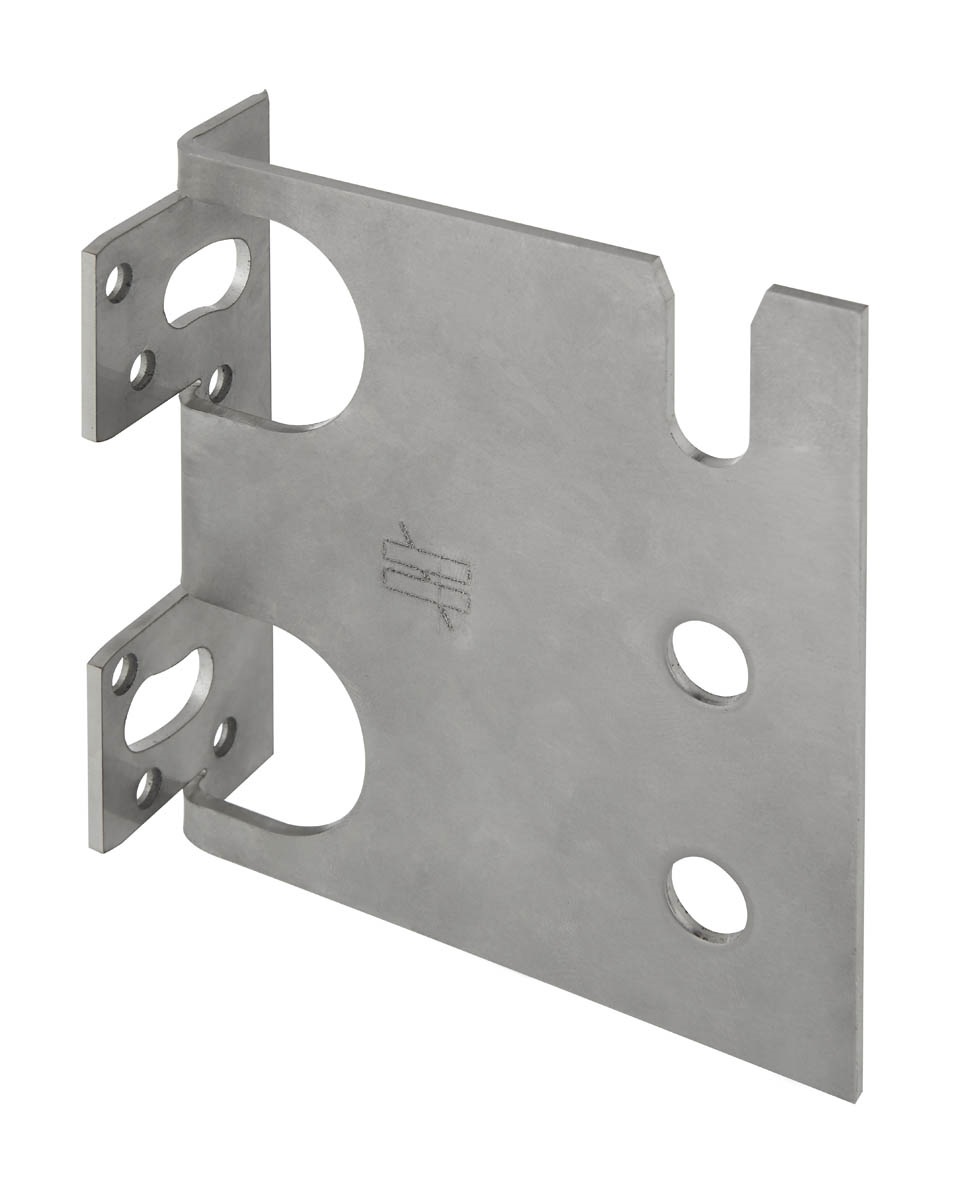

CBH105S
Etrier à âme intérieure - Inox A4
L'étrier à âme intérieure CBHS est un connecteur discret permettant la fixation sur bois ou sur béton, en extérieur, de petites solives telles que les poutres de terrasse ou de pergola.
Marquage CE
ETA
Classe service 3
EPD
Ambiance corrosive
Acier inoxydable A4
Feu R 30
Présentation
Images
Fixation bois/bois

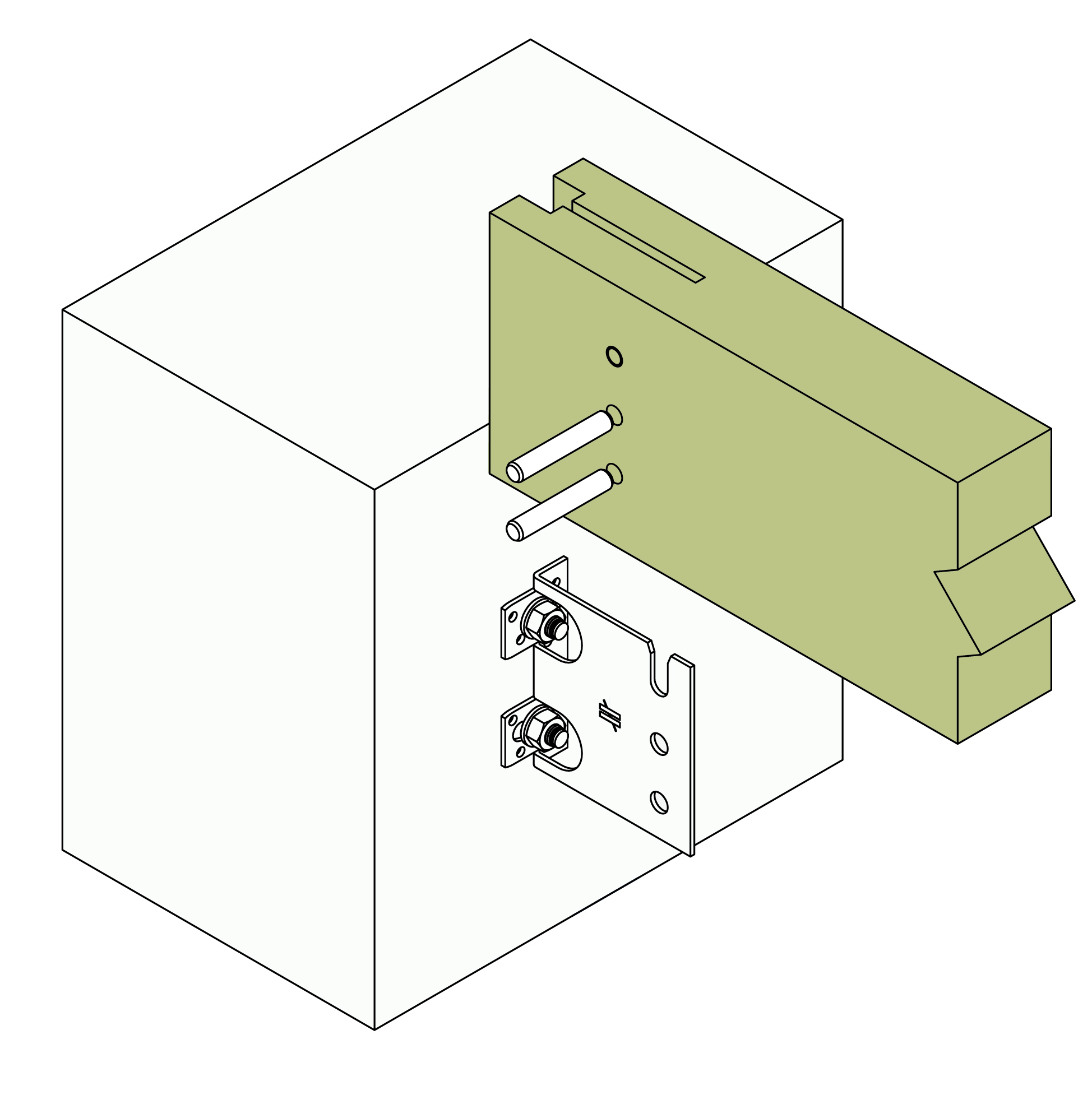

Fixation bois/support rigide
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des connecteurs | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensions bois porteur[mm] | Section de bois[mm] | Dimensions[mm] | Perçages sur porteur[mm] | Perçages sur porté[mm] | Autre | |||||||||
| Hauteur | Largeur | Hauteur[mm] | A[mm] | B[mm] | C[mm] | t[mm] | Rond | Rond | Poids[kg] | |||||
| Min.[mm] | Min.[mm] | Max.[mm] | Min β=0[mm] | Min β≠0[mm] | Max.[mm] | Ø10 | Ø5 | Ø11 | ||||||
| CBH105/2.5S | 115 | 45 | 100 | 115 | 145 | 190 | 105 | 102.5 | 40 | 2.5 | 2 | 8 | 3 | 0.22 |
Valeurs Caractéristiques - Solive sur poutre - 0° à 15°
Dimensions
| Référence | Capacité du sabot de solive | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Solive sur poutre - Clouage total[kN] | ||||||||||||
| Fixations | Valeurs Caractéristiques - Bois de classe C24[kN] | |||||||||||
| Porteur | Porté | R₁,ₖ - Pente β=15° | R₁,ₖ - Pente β=0° | |||||||||
| Qté | Type | Qté | Type | Longueur de broches[mm] | Longueur de broches[mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8.0 | CSA5,0X40S | 3.0 | STD10S | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
* Valeurs caractéristiques simplifiées basées sur une hypothèse de durée de chargement et de classe de service ( charges instantanées et classe de service 2, kmod=1,1 suivant EC5 (EN1995))
Valeurs Caractéristiques - Solive sur poutre - 30° à 45°
Dimensions
| Référence | Capacité du sabot de solive | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Solive sur poutre - Clouage total[kN] | ||||||||||||
| Fixations | Valeurs Caractéristiques - Bois de classe C24[kN] | |||||||||||
| Porteur | Porté | R₁,ₖ - Pente β=30° | R₁,ₖ - Pente β=45° | |||||||||
| Qté | Type | Qté | Type | Longueur de broches[mm] | Longueur de broches[mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8.0 | CSA5,0X40S | 3.0 | STD10S | 10.2 | 10.2 | 10.2 | 10.2 | - | - | - | - |
* Valeurs caractéristiques simplifiées basées sur une hypothèse de durée de chargement et de classe de service ( charges instantanées et classe de service 2, kmod=1,1 suivant EC5 (EN1995))
Valeurs Caractéristiques - Solive sur béton - 0° à 15°
Dimensions
| Référence | Capacité du sabot de solive | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Solive sur béton | ||||||||||||
| Valeurs Caractéristiques - Bois C24[kN] | Fixations | |||||||||||
| R₁,ₖ - Pente β=0° | R₁,ₖ - Pente β=15° | Porteur | Porté | |||||||||
| Longueur de broches[mm] | Longueur de broches[mm] | Qté | Type | Qté | Type | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 2.0 | Ø8** | 3.0 | STD10S |
* CBH105/2.5S : Valeurs caractéristiques simplifiées basées sur une hypothèse de durée de chargement et de classe de service ( charges instantanées et classe de service 2, kmod=1,1 suivant EC5 (EN1995))
** Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).
Valeurs Caractéristiques - Solive sur béton - 30° à 45°
Dimensions
| Référence | Capacité du sabot de solive | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Solive sur béton | ||||||||||||
| Valeurs Caractéristiques - Bois C24[kN] | Fixations | |||||||||||
| R₁,ₖ - Pente β=30° | R₁,ₖ - Pente β=45° | Porteur | Porté | |||||||||
| Longueur de broches[mm] | Longueur de broches[mm] | Qté | Type | Qté | Type | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 10.2 | 10.2 | 10.2 | 10.2 | - | - | - | - | 2.0 | Ø8** | 3.0 | STD10S |
* Valeurs caractéristiques simplifiées basées sur une hypothèse de durée de chargement et de classe de service ( charges instantanées et classe de service 2, kmod=1,1 suivant EC5 (EN1995))
** Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).
Installation
Montage
Installation du CBH sur les chevilles
Installation des écrous
Rotation du CBH
Position définitive sur béton
Bibliothèque CAO et BIM
2D
CBH105/2.5S
-
-
-
-
3D
3D simplifié
Plan de clouage
CBH105/2.5S
-
-
-
-
-
-
