Pied de poteau en U à sceller - ZPRO

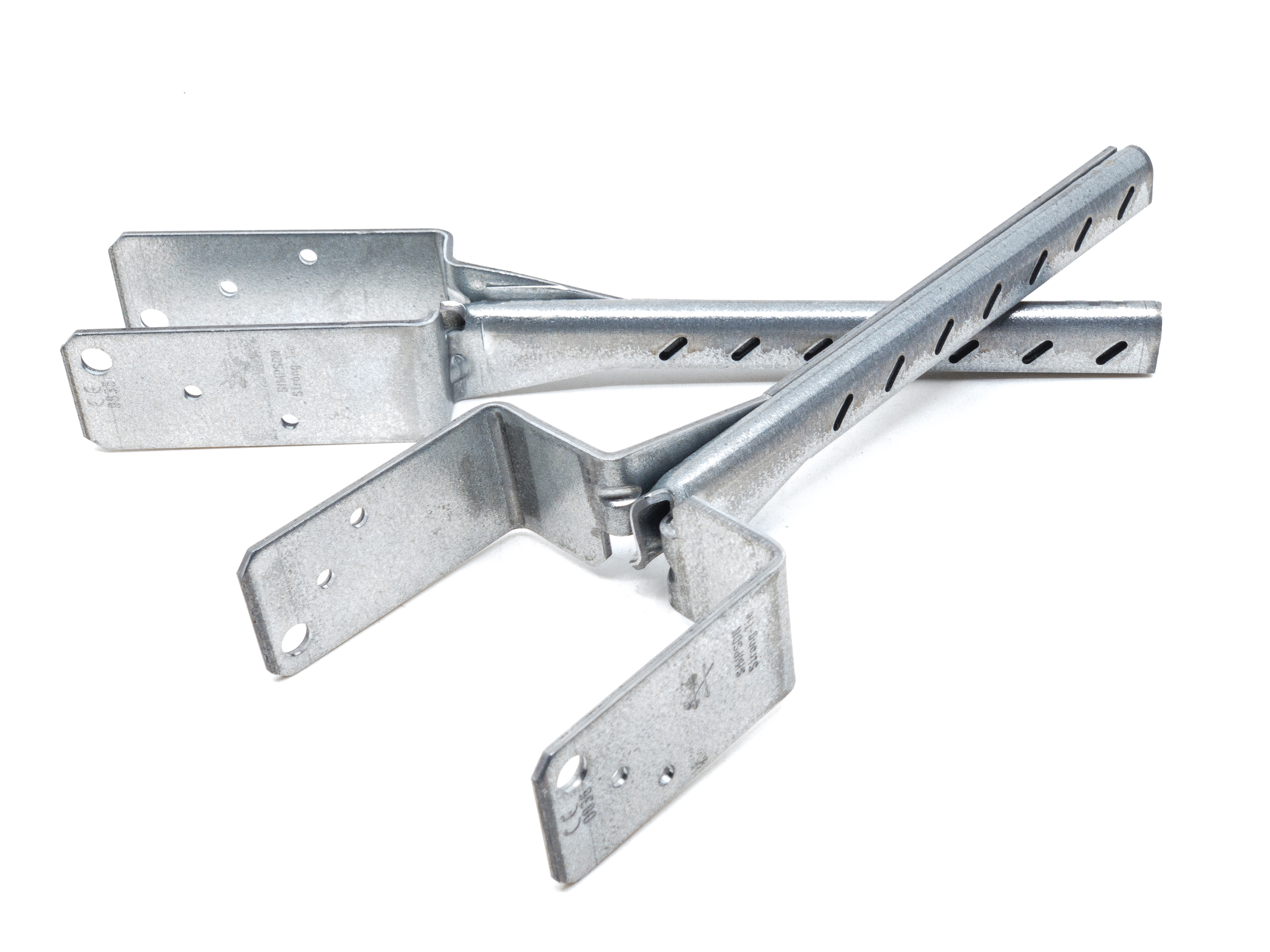

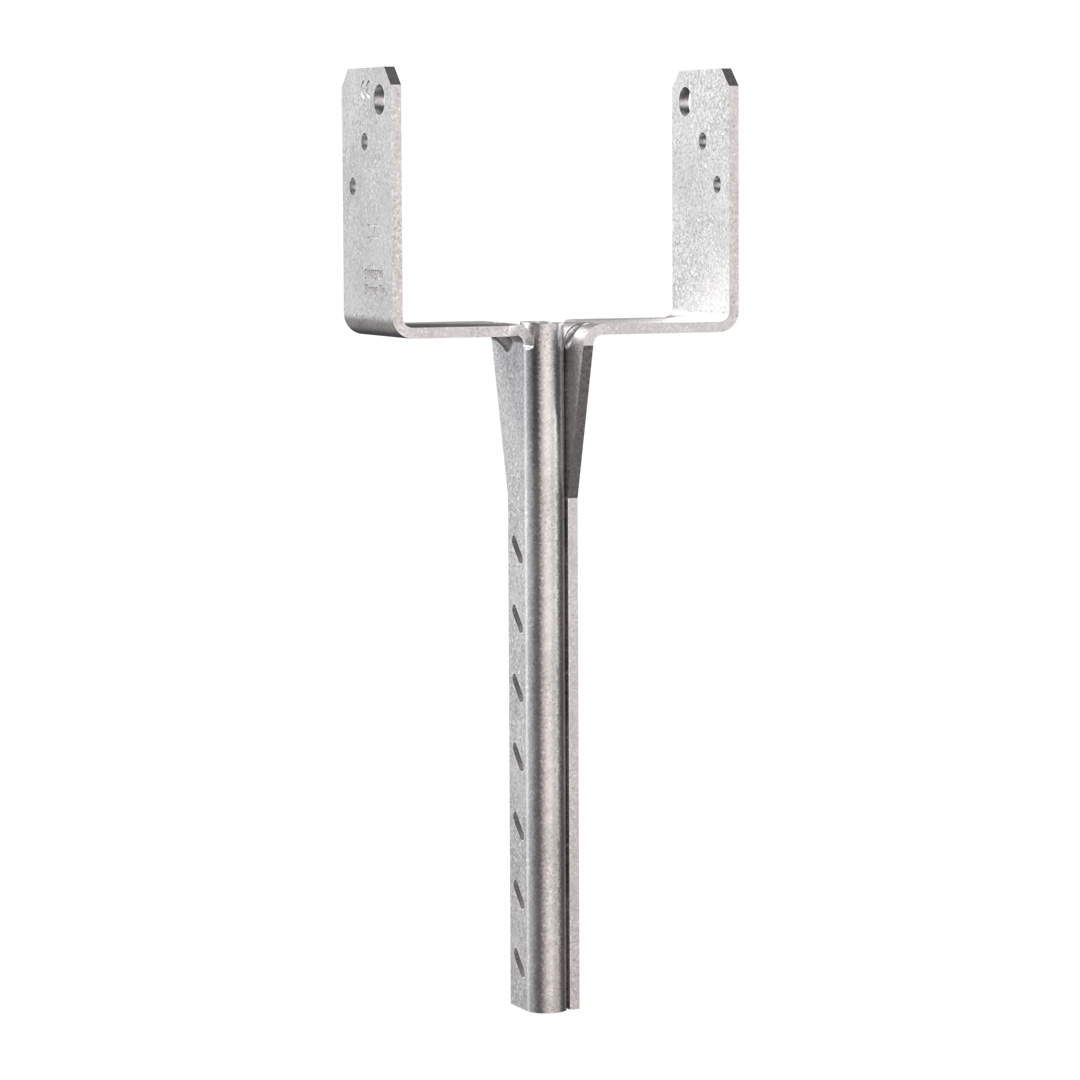

Le pied de poteau PBWS relève d'une solution d'ingénierie innovante. Il s'agit d'un pied de poteau monobloc, sans soudure, permettant d'assurer la fixation de poteaux bois au béton.

Fiche technique

Marquage CE

ETA

Nouveautés

Label traçabilité totale

Classe service 2

ZPRO

Exterieur

EPD

PBWS_SSTBP_homepage_PL_pl

PBWS_SSTBP_homepage_SE_sv

PBWS_SSTBP_homepage_FI_fi

PBWS_SSTBP_homepage_DK_da

Présentation

Images

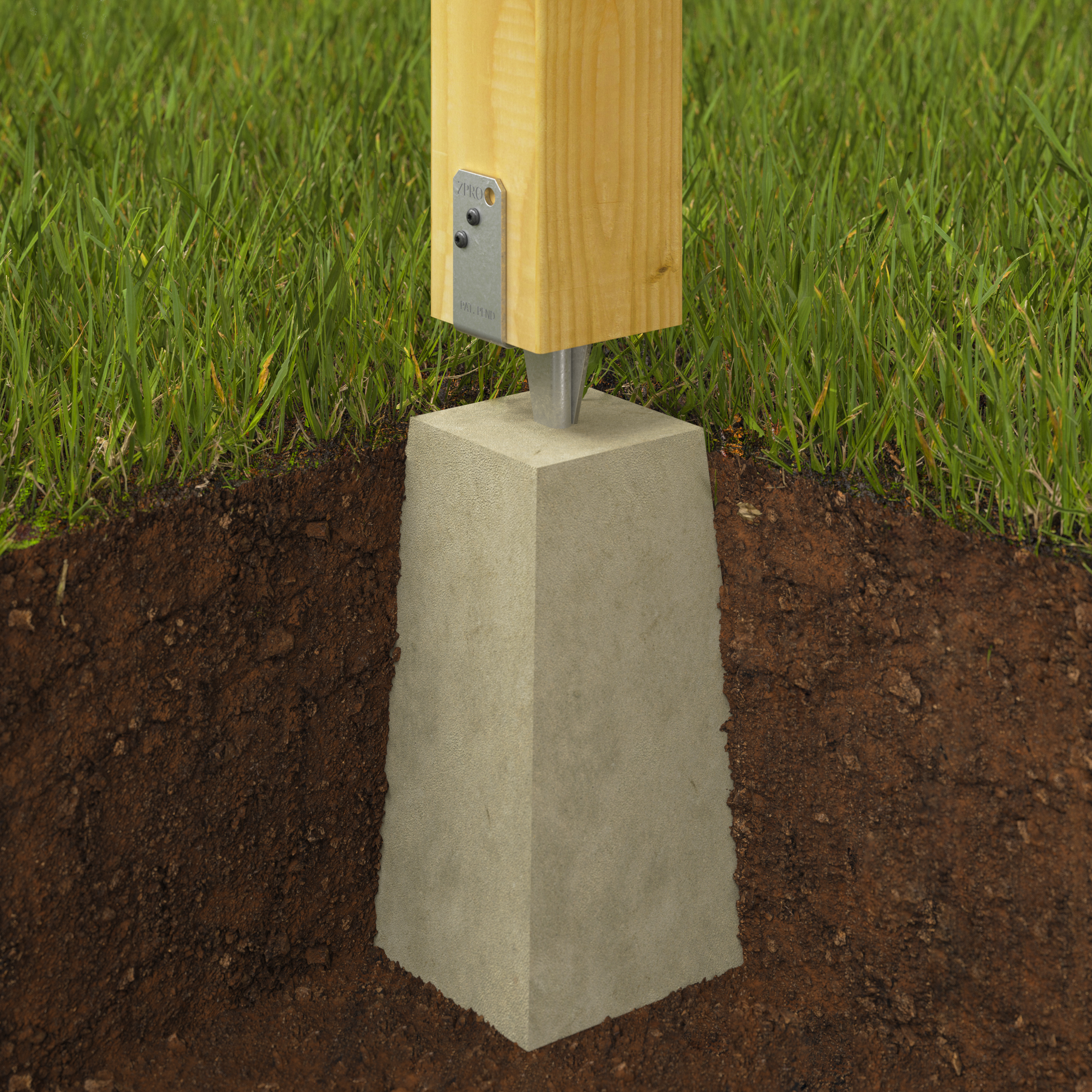

PBWS-Z fixé avec 4 vis CSA

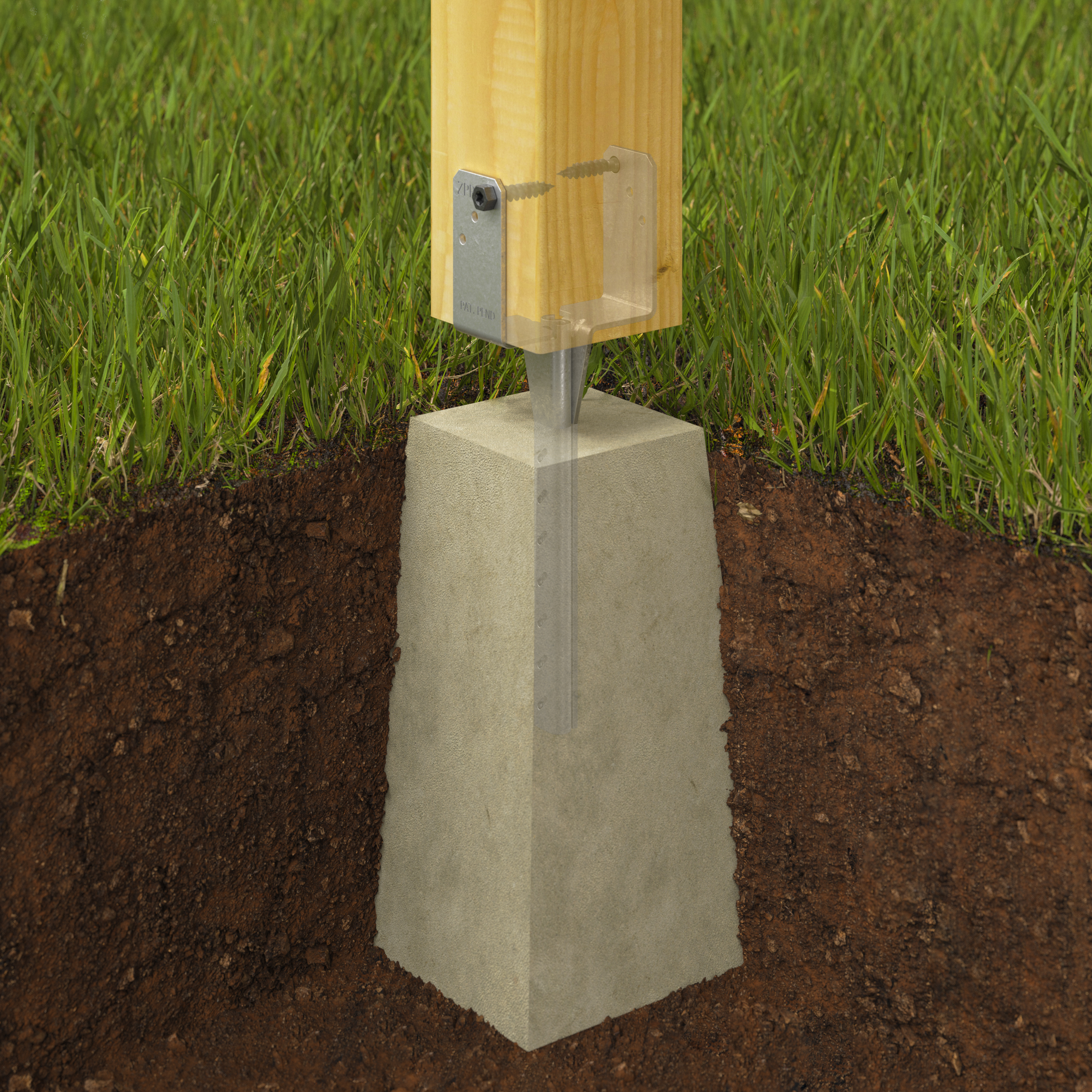

PBWS-Z fixé avec 2 vis SSH


PBWS-Z fixé avec 4 vis CSA

PBWS-Z fixé avec 2 vis SSH

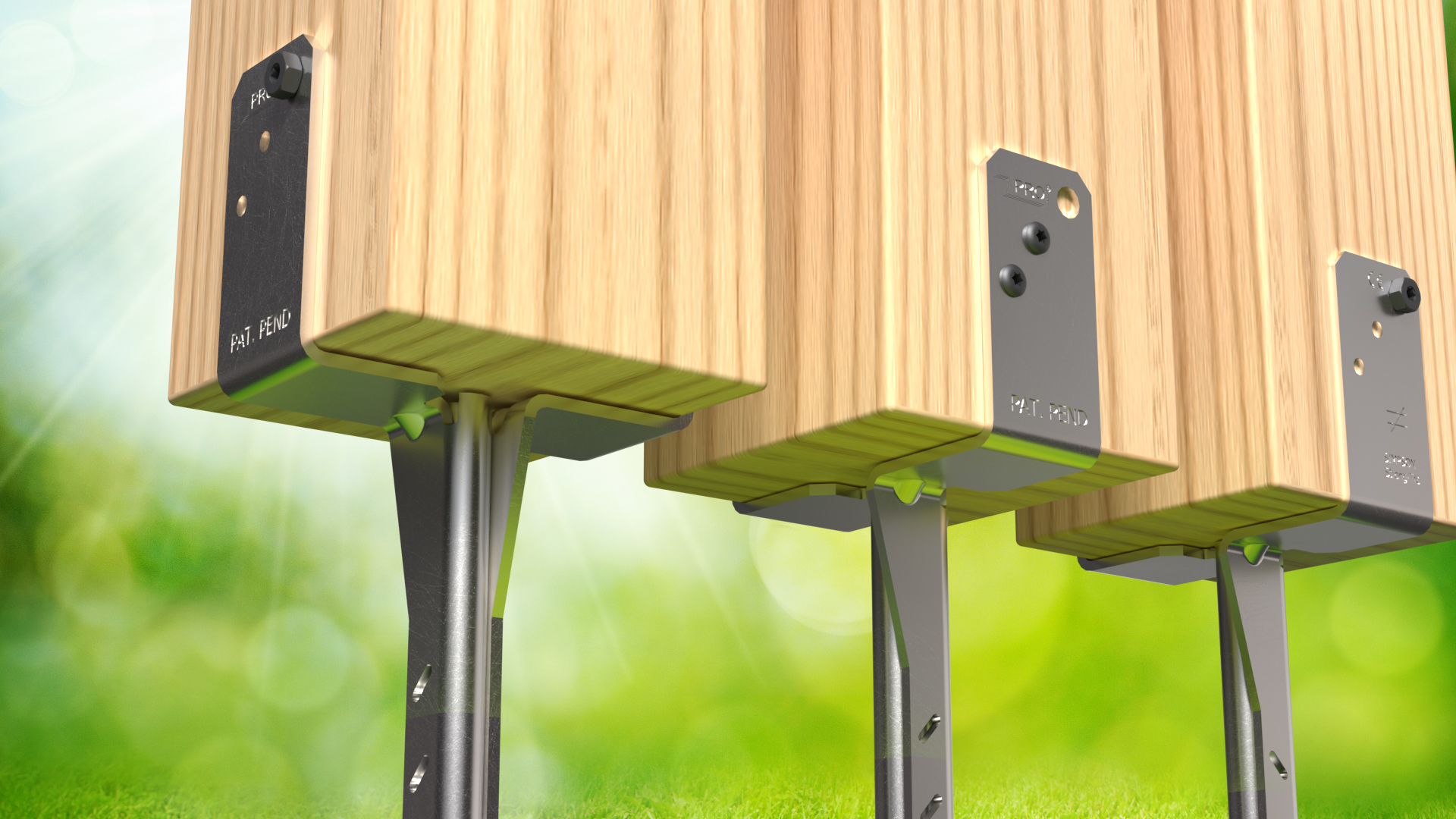

PBWS-Z installé avec une poutre

C_PBWS_InstPho_Pho_Instld_PBWS-below_EU_EU

PBWS-Z fixé avec 4 vis CSA

PBWS-Z fixé avec 2 vis SSH

Caractéristiques

Matière

S250GD suivant NF EN 10346,
Revêtement ZPRO correspondant à une couche de zinc d'environ 55 µm, pour une meilleure résistance à la corrosion, comparée à un acier galvanisé conventionnel,
Épaisseur 3 mm.

Avantages

Reprise de charge en soulèvement,
Hauteur réglable grâce à la tige à sceller,
Léger et maniable,
Aucun pré-perçage requis dans le poteau bois,
Impact environnemental réduit grâce à l'optimisation de la matière,
Fabriqué en Europe.

Caractéristiques

Grâce à son design breveté, le PBWS-Z offre des performances comparables aux pieds de poteau standards. Il réduit la quantité d'acier nécessaire à sa fabrication de près de 50%, le rendant meilleur pour l'environnement et facile à manipuler.

Application

Support

Porteur : béton
Porté : bois massif, bois lamellé-collé, bois composite...

Domaines d'utilisation

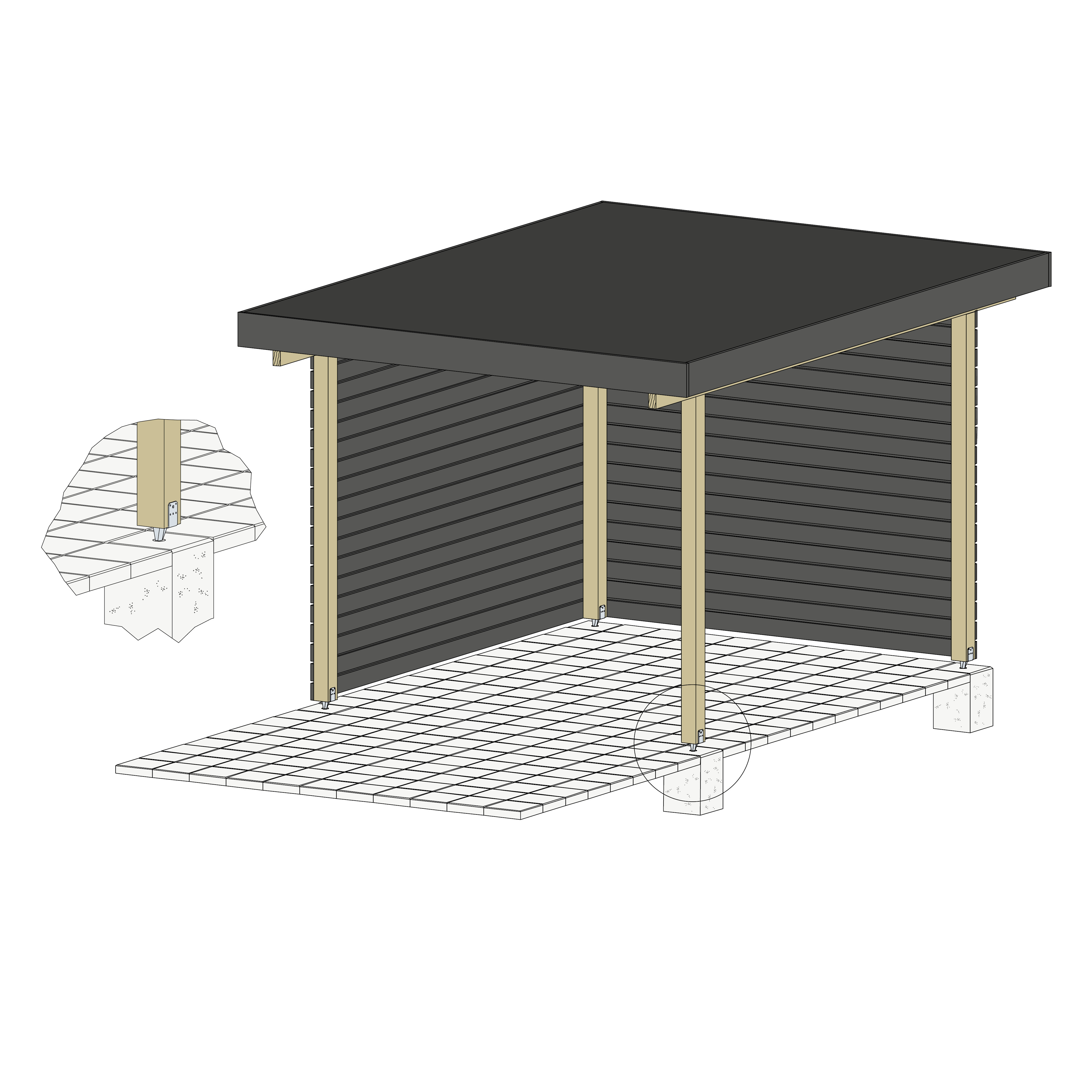

Poteaux de terrasses, pergolas, platelages, clôture, auvents, porches...

Données techniques

Dimensions

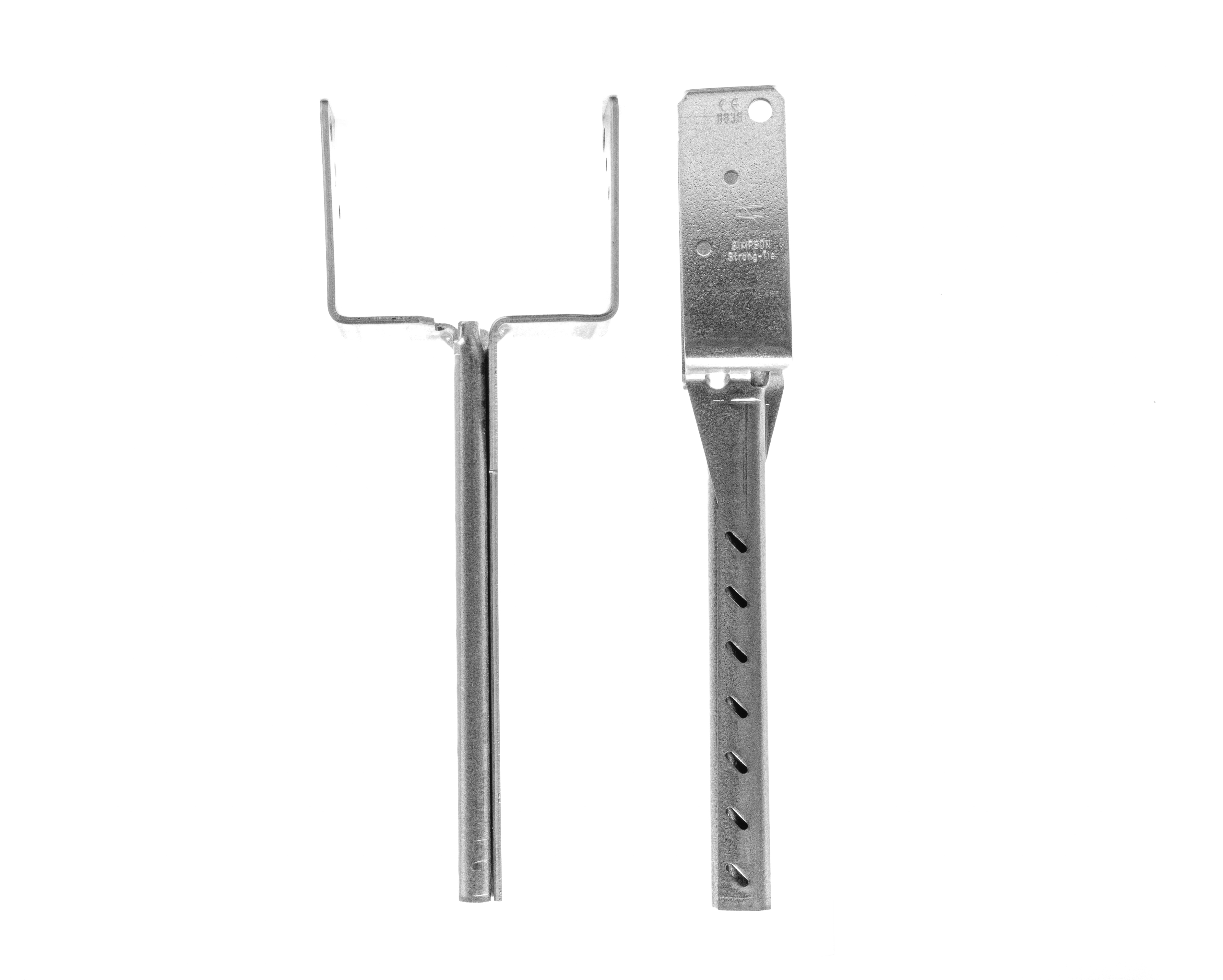

Référence	Dimensions des connecteurs
	Autre		Dimensions[mm]							Perçages platine haute
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	E[mm]	F[mm]	G[mm]	t[mm]	Rond
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	E[mm]	F[mm]	G[mm]	t[mm]	Ø5[mm]	Ø8.5[mm]
PBWS45Z	20	0.5	45	40	99.5	50	150	22	3	4	2
PBWS70Z	20	0.5	70	40	87	50	150	22	3	4	2
PBWS90Z	20	0.5	90	40	77	50	150	22	3	4	2
PBWS100Z	20	0.5	100	40	72	50	150	22	3	4	2

Valeurs Caractéristiques

Référence	Capacité du pied de poteau
	Valeurs Caractéristiques - Connexion bois sur support rigide
	Fixations		Valeurs Caractéristiques - Bois C24[kN]
	Sur poteau		R₁,ₖ	R₂,ₖ
	Qté	Type	R₁,ₖ	R₂,ₖ
PBWS45Z	4	CSA5,0x40Z	20.2	2.5
PBWS70Z	4	CSA5,0x40Z	20.2	2.5
PBWS90Z	4	CSA5,0x40Z	20.2	2.5
PBWS100Z	4	CSA5,0x40Z	20.2	2.5

Résistance minimale du béton C12/15

Valeurs Caractéristiques - Vis connecteur Ø8

Référence	Capacité du pied de poteau
	Valeurs Caractéristiques - Bois sur béton - Vis connecteur Ø8
	Fixations		Valeurs Caractéristiques - Bois C24[kN]
	Sur poteau		R₁,ₖ	R₂,ₖ
	Qté	Type	R₁,ₖ	R₂,ₖ
PBWS45Z	2.0	SSH8x40	20.2	2.5
PBWS70Z	2.0	SSH8x40	20.2	2.5
PBWS90Z	2.0	SSH8x40	20.2	2.5
PBWS100Z	2.0	SSH8x40	20.2	2.5

Résistance minimale du béton C12/15

Installation

Montage

Fixations

Sur bois :

Vis CSA5.0x40Z,
Vis SSH Ø8.0x40.

Sur béton :

Scellement chimique AT-HP

La distance maximum entre la platine horizontale et le béton doit être de 50 mm.

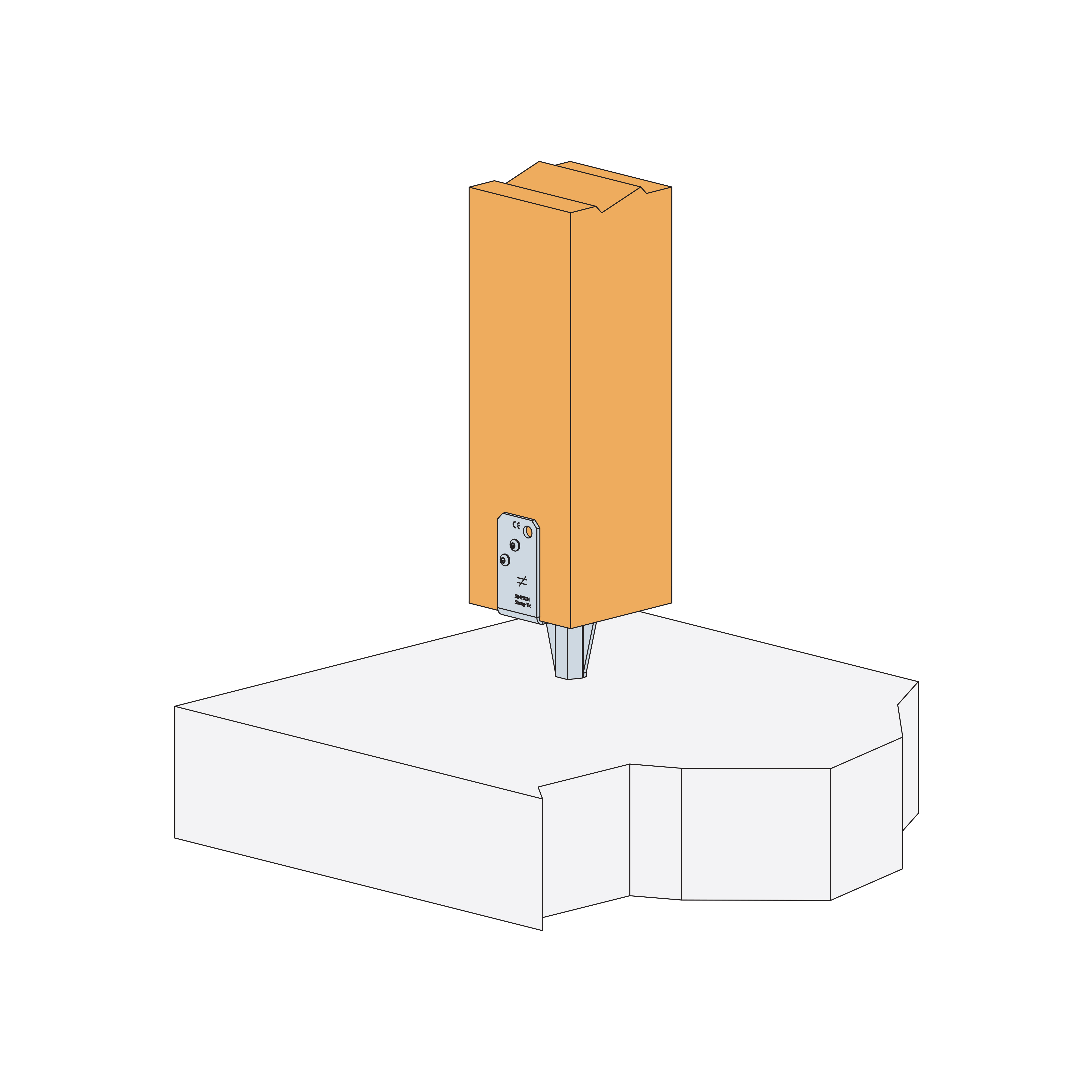

Installation

Partie haute :

Placer le poteau dans le pied de poteau,
Fixer le pied de poteau sur le poteau.

Partie basse :

Percer le support verticalement, au diamètre et à la profondeur préconisés,
Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.

PBWS-Z fixé avec 4 vis CSA

PBWS-Z fixé avec 2 vis SSH

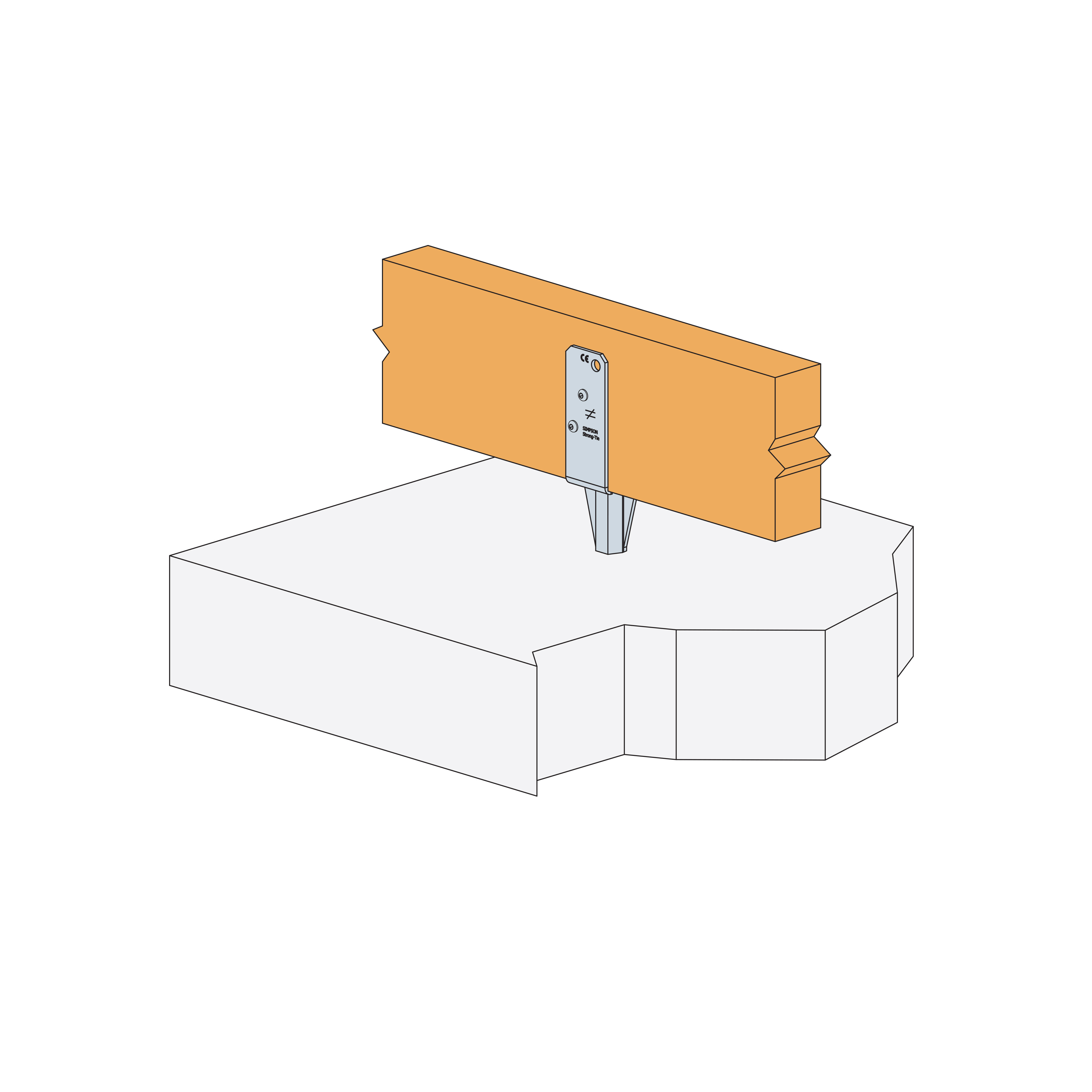

PBWS-Z installé avec une poutre
