CSA-Z

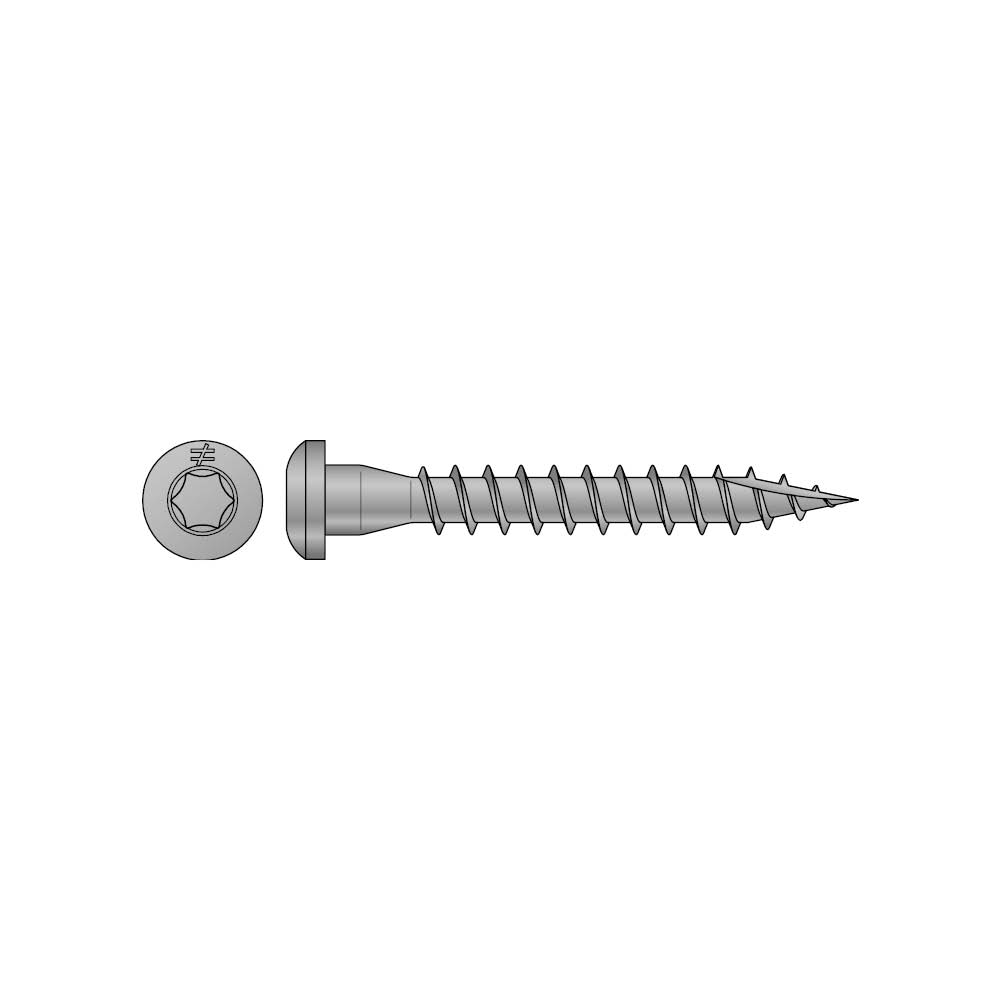

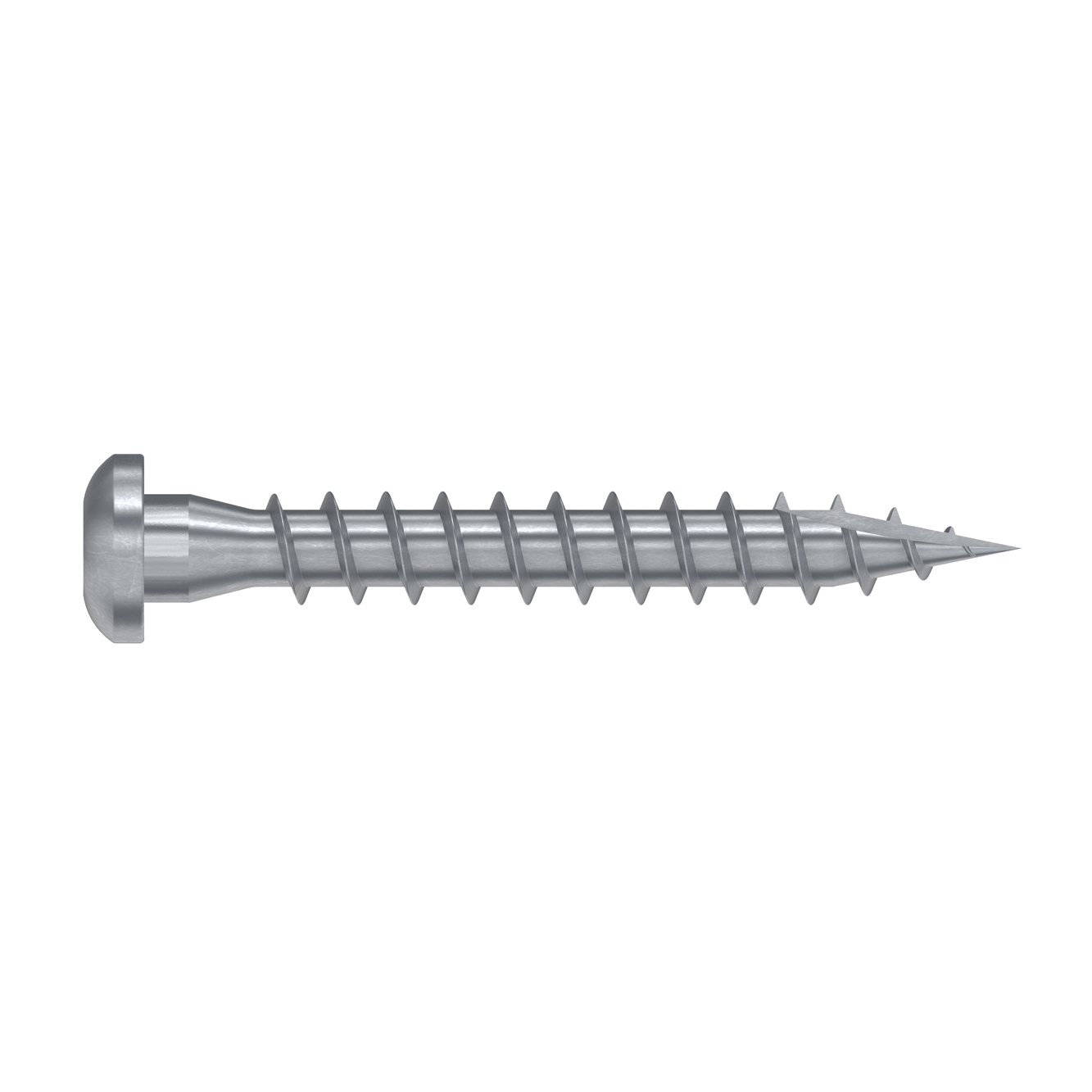

Vis pour connecteurs - Impreg®+

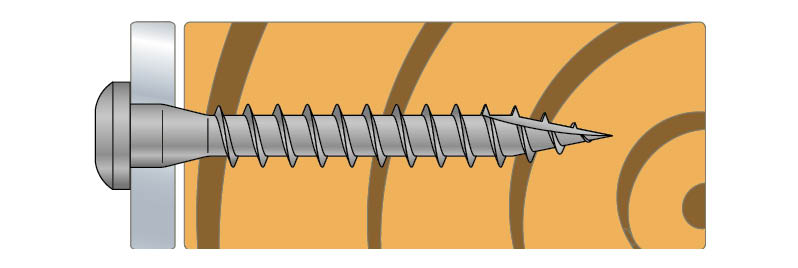

Ces vis ont été étudiées pour faciliter la mise en oeuvre des équerres et des connecteurs en extérieur. La tête conique assure un contact complet avec le connecteur, ce qui favorise la transmission des efforts. L'empreinte T permet de maintenir la vis lors du montage.
Marquage CE
ETA
Classe service 3
Impreg® +
Exterieur
EPD
Fastener Designer
Présentation
Images
QDBPC50E
Caractéristiques
Application
Données techniques
Dimensions et Valeurs Caractéristiques
Dimensions
| Référence | Dimensions fixations | Charges des vis | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Autre | Dimensions[mm] | Valeurs Caractéristiques - Bois C24[kN] | |||||||
| Quantité par boîte | Diamètre[mm] | l[mm] | dₕ[mm] | d₁[mm] | lg[mm] | Embout[mm] | Rₗₐₜ,ₖ | Rₐₓ,ₖ[kN] | |

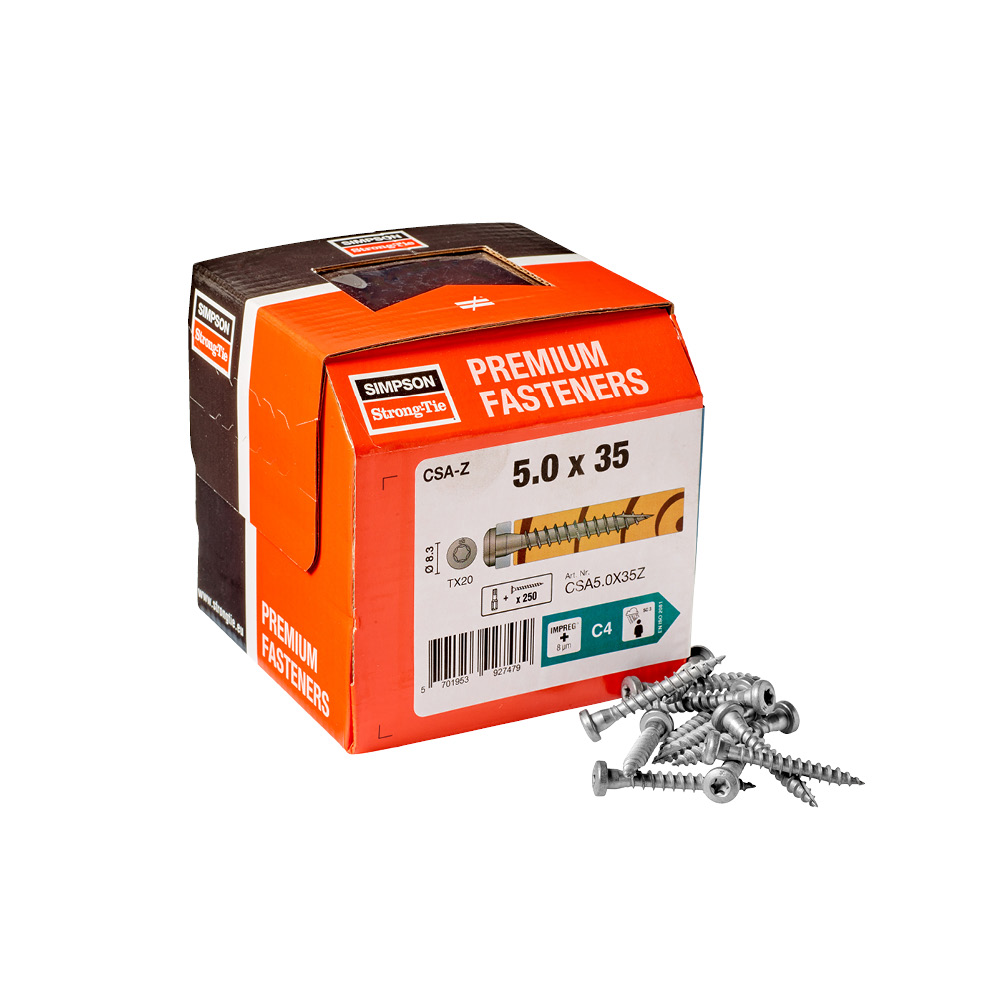

| CSA5.0X35Z | 250.0 | 5 | 35 | 8.3 | 3.15 | 29 | T-20 | 2 | 2.1 |
| CSA5.0X40Z | 250.0 | 5 | 40 | 8.3 | 3.15 | 34 | T-20 | 2.3 | 2.5 |
Téléchargements
Bibliothèque CAO et BIM
2D
CSA5.0X35Z
-
-
-
-
CSA5.0X40Z
-
-
-
-
3D
CSA5.0X35Z
-
-
-
-
-
CSA5.0X40Z
-
-
-
-
-
